Описание и характеристики

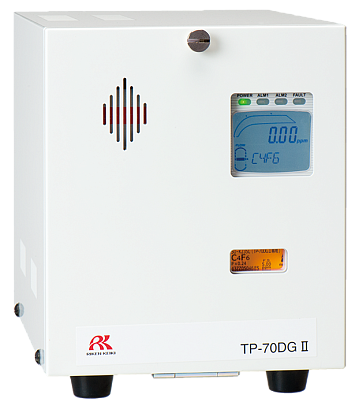

TP-70D – переносной газоанализатор на базе стационарного газоанализатора GD-70D, предназначенный для измерения широкого спектра токсичных газов, используемых при производстве полупроводников, с питанием от сети АС 220В.

ОСОБЕННОСТИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СПИСОК ИЗМЕРЯЕМЫХ ГАЗОВ

• Единая платформа (основной блок/датчик/насос) для всех типов датчиков
• Интеллектуальные датчики
• Большой ЖК-экран со шкалой
• Интерфейсы 4-20 мА, NT, PoE - на выбор
• Встроенный веб-сервер для удаленного мониторинга
• Функция самодиагностики
• Простота установки и обслуживания
• Широкий перечень измеряемых газов
• Номер в реестре 75196-19

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель
TP-70D
Измеряемый газ
Токсичные газы
Принцип измерений
Электрохимический
(ESU)Полупроводниковый
(SGU)Пиролизный
(SSU)Гальванический
(OSU)Керамический
(NGU)
Диапазон измерений
Зависит от измеряемого газа
Пороги сигнализации
Зависит от измеряемого газа
Погрешность
±5% показания или ±2%LEL
Время установления показаний
Т90 = 30 с
Метод отбора
Принудительный, 0,5 л/мин
Экран
ЖКД с цифровой индикацией концентрации, наименования газа, расхода, статуса соединения, статуса пиролизатора и неисправностей
Выход
4-20 мА
Интерфейс
PoE (IEEE802.3af)
Макс.расстояние передачи сигнала
1,25 км. (кабель CVVS 1,25 мм2)
Источник питания
DC 24В
Рабочая температура
0°C - +40°C, влажность от 30% до 70% без конденсации
Габариты и вес
70 x 120 x 150 мм, 0,9 кг.
Гарантия
12 месяцев

СПИСОК ИЗМЕРЯЕМЫХ ГАЗОВ

Газ
Химическая формула
Диапазон измерения
Азотная кислота HNO3 0 - 20 ppm Аммиак NH3 0 - 75 ppm
Арсин AsH3 0 - 0,2 ppm
Ацетилен C2H2 0 - 2000 ppm
Бром Br2 0 - 1 ppm
Водород H2 0 - 2000 ppm
Гексафторбутадиен C4F6 0 - 5 ppm
Дифторметан CH2F2 0 - 10000 ppm
Дифторэтан С2Н2F2 0 - 5000 ppm
Кислород O2 0 - 25%
Метан CH4 0 - 2%
Метанол CH3OH 0 - 1000 ppm
Муравьиная кислота HCOOH 0 - 15 ppm
Озон O3 0 - 0,6 ppm
Оксид азота NO2 0 - 5 ppm
Оксид серы SO2 0 - 6 ppm
Оксид углерода CO 0 - 75 ppm
Октафторциклопентен C5F8 0 - 15 ppm
Пропанол C3H7OH 0 - 2000 ppm
Сероводород H2S 0 - 1 ppm
Силан SiH4 0 - 15 ppm
Синильная кислота HCN 0 - 30 ppm
Тетрафторэтан С2Н2F4 0 - 10000 ppm
Уксусная кислота CH3COOH 0 - 30 ppm
Фосфин PH3 0 - 1 ppm
Фтор F2 0 - 3 ppm
Фтороводород HF 0 - 9 ppm
Хлор Cl2 0 - 1,5 ppm
Хлористый водород HCl 0 - 6 ppm
