Конструкция детектора PrimaX IR была продумана до мелочей с целью обеспечения высокой надежности детектора (сертификация по SIL 2) и длительного срока эксплуатации в самых суровых внешних условиях. Инфракрасный датчик с запатентованным двойным ИК источником измеряет взрывоопасные газы в диапазоне 0 –100% НКПР. Резервный источник ИК-излучения гарантирует надежную работу детектора без сбоев даже при неисправности одного из источников. Более того, наличие двойного источника значительно уменьшает влияние дождя, тумана, пыли и других неблагоприятных внешних условий на работу ИК-датчика. Оптическая схема датчика оптимизирована для получения максимально высокого сигнала, что дает высокую стабильность результатов измерений детектором.

Область применения стационарного газоанализатора PrimaX IR:

Газоанализаторы PrimaX IR предназначены для:

• непрерывного автоматического измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей в воздухе рабочей зоны;

• выдачи сигнализации при превышении измеряемой величиной установленных пороговых значений.

Газоанализаторы PrimaX IR могут применяться либо как автономные одноканальные стационарные измерительные приборы, либо в качестве первичных преобразователей в составе стационарных газоаналитических измерительных систем MSA Safety типов 9010/9020, GasGard XL и Suprema/Suprema Touch, предназначенных для обеспечения промышленной безопасности персонала и оборудования на опасных производственных объектах. Пригоден для применения вне и внутри помещений, например для морской добычи и транспортировки нефти и газа, химической и нефтехимической промышленности, для систем водоснабжения и канализации.

Конструкция и принцип действия PrimaX IR:

Конструктивно газоанализаторы PrimaX IR выполнены в виде соединенных между собой двух элементов: блока измерительного преобразователя в корпусе из нержавеющей стали и распределительной (клеммной) коробки, выполненной из алюминия или нержавеющей стали в зависимости от исполнения.

Выходной измерительный сигнал - унифицированный аналоговый токовый сигнал (4-20) мА.

Дополнительно возможна комплектация газоанализатора специальной клеммной коробкой из нержавеющей стали с поддержкой цифровой связи по протоколу HART для диагностики, настройки и калибровки прибора.

Уровень защиты прибора от внешних воздействий: IP67.

Принцип действия измерительного преобразователя – оптический инфракрасный абсорбционный.

Взрывозащищенное исполнение газоанализатора PrimaX IR:

Газоанализаторы PrimaX IR выполнены во взрывозащищенном исполнении (взрывонепроницаемая оболочка) и предназначены для применения во взрывоопасных зонах помещений и наружных установок.

Маркировка взрывозащиты: Ex d IIC T4 Gb, Ex t IIIC T130°С Db.

Основные преимущества газоанализаторы PrimaX IR:

• Специальная запатентованная конструкция инфракрасного оптического детектора с двумя ИК-источниками, обеспечивающая двойной уровень надежности и бесперебойную работу газоанализатора в самых суровых условиях эксплуатации. Резервный источник ИК-излучения гарантирует работу детектора без сбоев даже при неисправности одного из источников.

• Внешняя крышка детектора надежно защищает его неблагоприятных погодных условий (дождь, туман, пыль и т.д.) и практически не влияет на скорость отклика и эффективность работы детектора

• Прогреваемые оптические элементы защищены от конденсации влаги

• Удобная настройка параметров, калибровка и обслуживание прибора при помощи связи по цифровому протоколу HART

• Калибровка газоанализатора при помощи уникальной калибровочной насадки с дисплеем легко осуществляется одним человеком

• Простое подсоединение к центральному блоку питания, управления и сигнализации через клеммные коробки из алюминия или нержавеющей стали

• Прочный корпус из нержавеющей стали с высоким уровнем защиты от внешних воздействий -IP67

• Наличие встроенной заводской калибровки упрощает и ускоряет ввод газоанализатора в эксплуатацию

• Широкий диапазон рабочих температур от -40 С до 80 С

• Уровень интегральной безопасности: SIL 2

• Средний срок службы ИК-детектора – 10 лет

• Полный набор принадлежностей

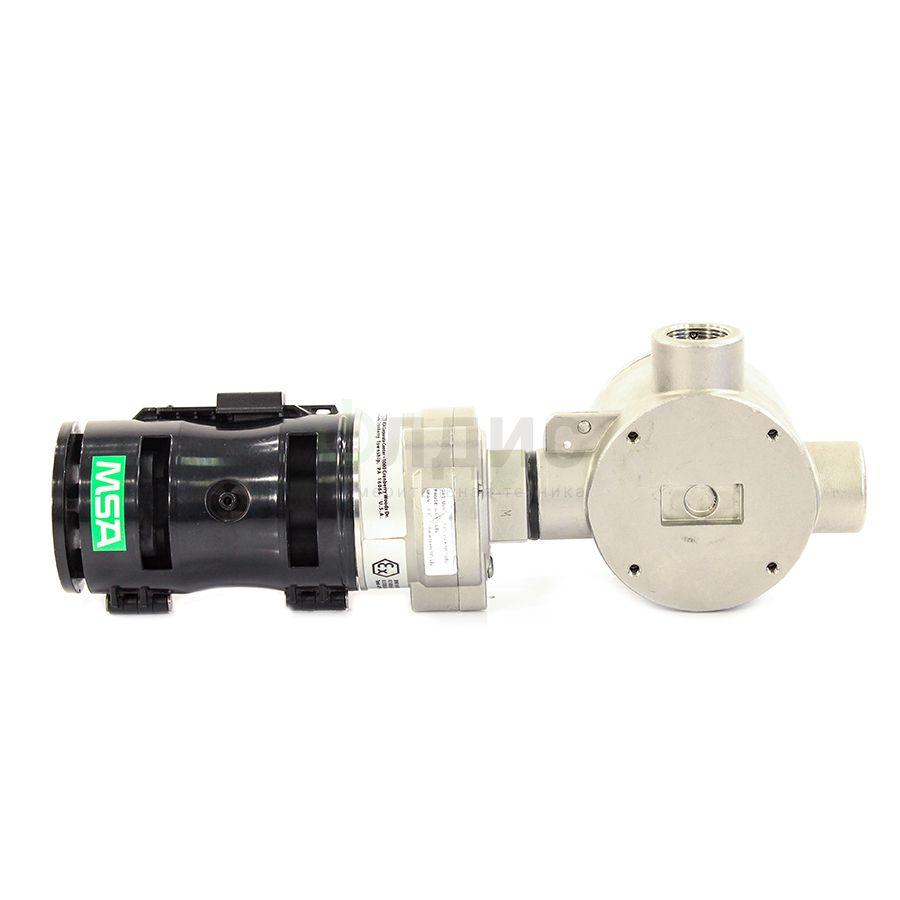

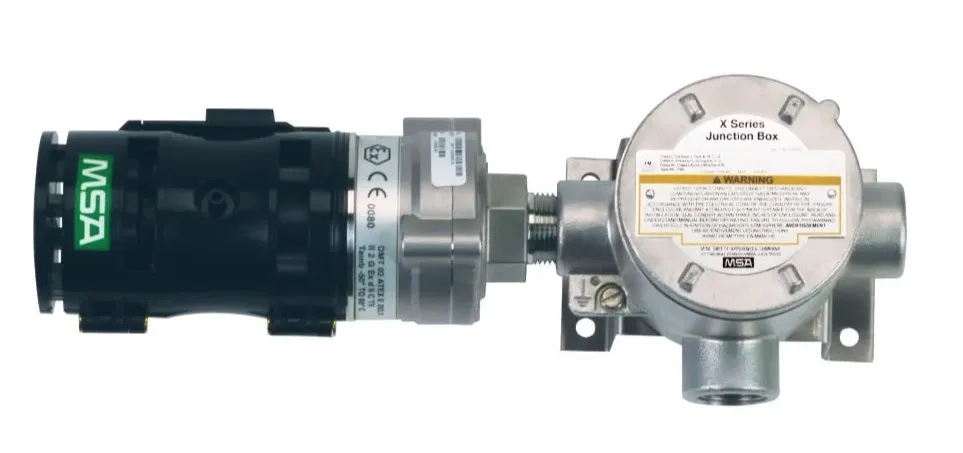

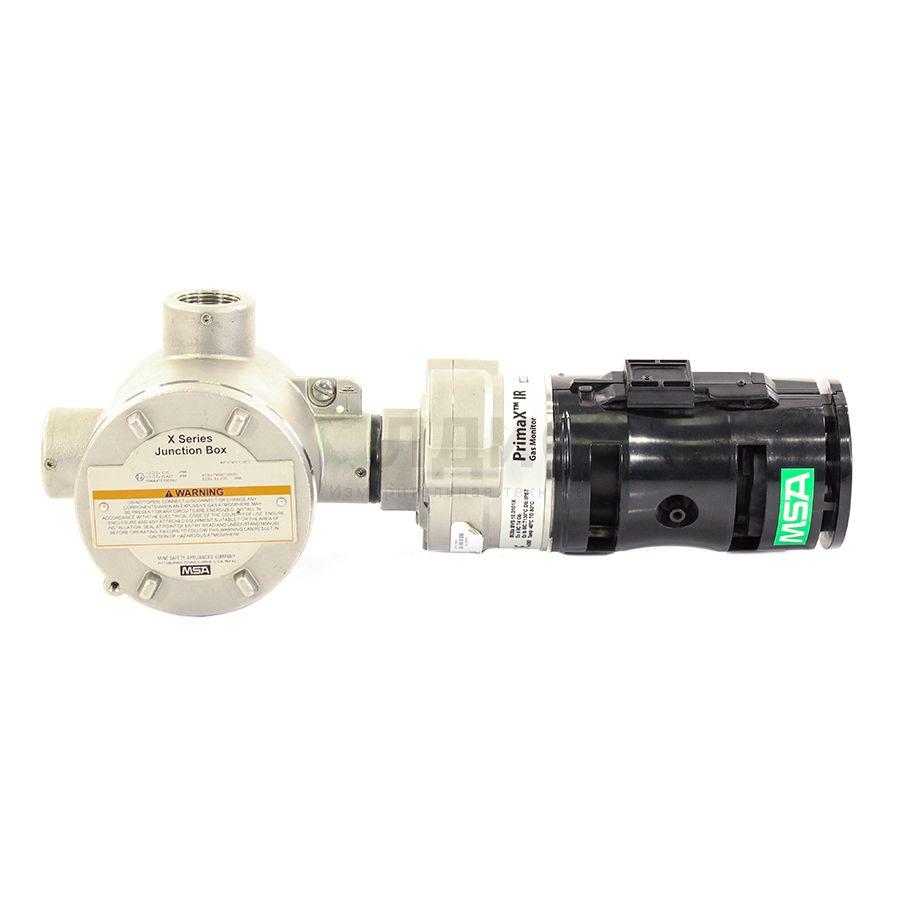

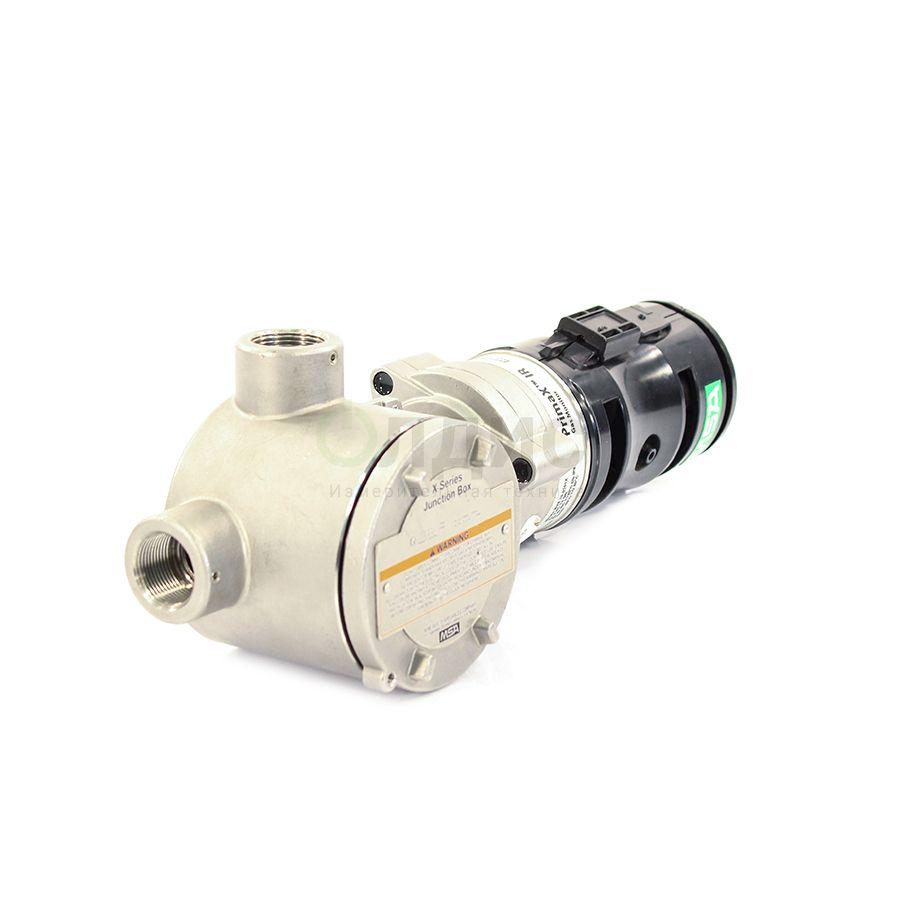

Общий вид газоанализатора PrimaX IR:

1. Датчик PrimaX IR R [нержавеющая сталь марки 316]

2. Защитная крышка

3. Распределительная коробка из алюминия [дополнительное оборудование]

4. Калибровочный колпачок [дополнительное оборудование]

5. Страховочный тросик из нержавеющей стали для защитной крышки [дополнительное оборудование]

6. Распределительная коробка из нержавеющей стали [дополнительное оборудование]

Характеристики датчика PrimaX IR:

Параметр Значения
Степень защиты от пыли и влаги: IP67
Масса, кг: 2,0
Габариты, мм:203 х 89 х 89
Измеряемые газы и тип сенсора:углеводороды (газы и пары) - инфракрасный
Время прогрева:- горючие газы, 90 с
- токсичные газы, кислород 30 с
Напряжение питания: 18 - 32 В пост. тока
Выходной сигнал:4-20 мА, модуль HART
Условия эксплуатации датчиков Прима ИКС (PrimaX IR)
Температура окружающего воздуха:от - 40°C до 80°C (по заказу от -50°C до 80°C)
Относительная влажность воздуха:0% - 95% (без конденсации)Атмосферное давление:80 – 120 кПа

Комплект поставки :

№ Наименование
1 датчик PrimaX IR
2 защитная крышка;
3 руководство по быстрому запуску;
4 компакт-диск, содержащий данное руководство по эксплуатации, технические
характеристики HART и монтажный чертеж.
