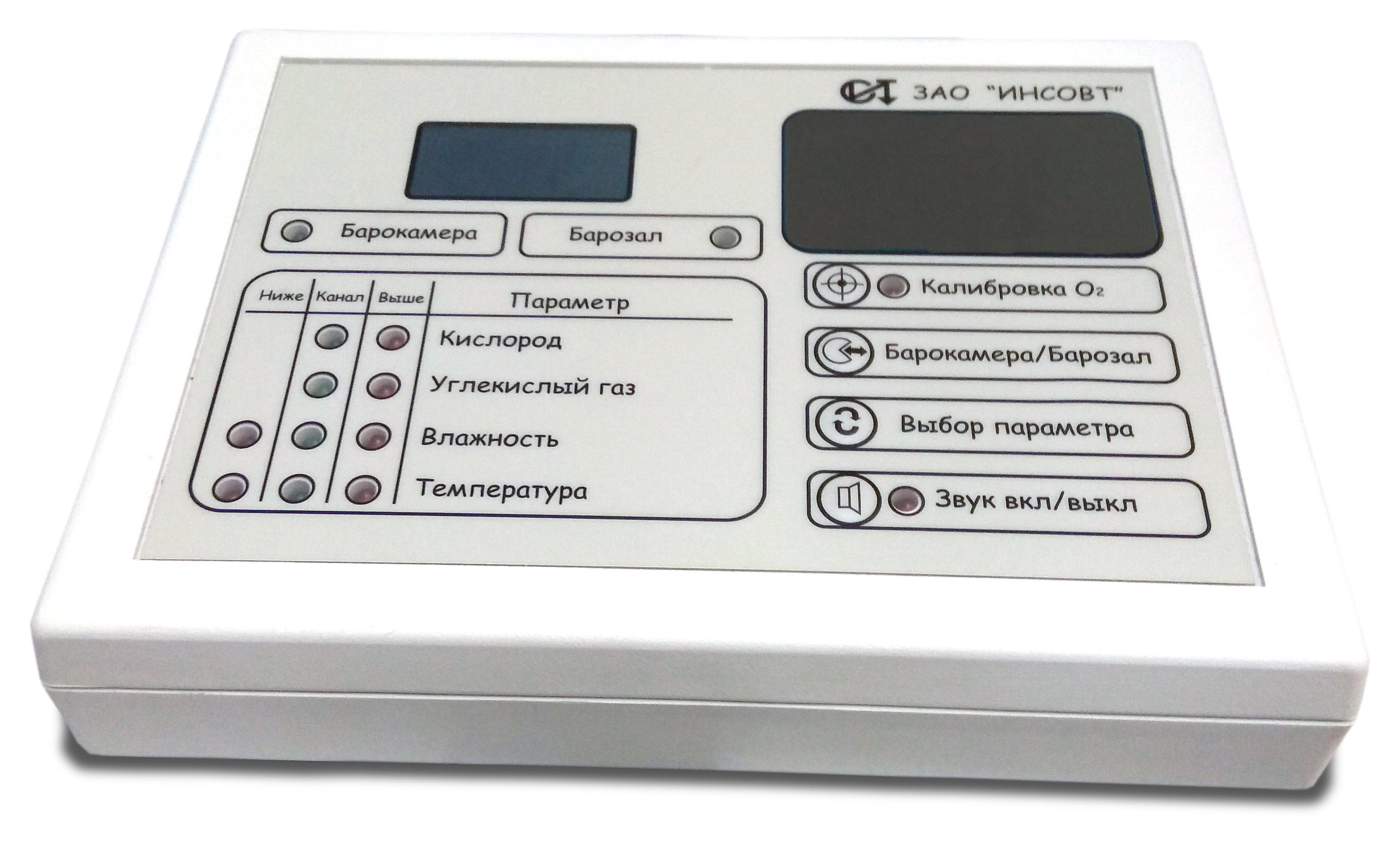

Блок датчиков (БД), устанавливаемый внутри барокамеры, осуществляет измерение параметров газовой среды и по 4-х проводному цифровому каналу связи передает их на блок управления и индикации (БУИ), устанавливаемый снаружи барокамеры и имеющий сенсорное управление.
Прибор осуществляет:
- Непрерывное автоматическое измерение и индикацию на графическом дисплее БУИ следующих параметров газовой среды внутри барокамеры, при избыточном давлении до 10 кгс/см2:
- парциального давления кислорода (О2);
- парциального давления диоксида углерода (СО2);
- объёмной концентрации гелия (Не) (опционально);
- избыточного давления;
- температуры;
- относительной влажности;
- Непрерывное автоматическое измерение и индикацию на графическом дисплее БУИ следующих параметров газовой среды в барозале:
- объёмной концентрации кислорода (О2);
- атмосферного давления;
- Формирование звуковой и световой тревожной сигнализации по достижению измеряемой величиной установленного порога. Прибор имеет два порога сигнализации по каждому измеряемому каналу: нижний и верхний. Пороги сигнализации каждого канала имеют возможность установки во всем диапазоне измерения;
- Подсчёт общего времени погружения за один цикл компресии-декомпрессии;
- Отсчёт интервалов времени, заданных оператором барокамеры (секундомер, таймер обратного отсчёта);
- Формирование сигналов управления скруббера (поглотителя CO­2) и фильтра-поглотителя вредных примесей с подсчетом суммарного времени работы каждого устройства.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Предел Т90 допускаемого времени установления показаний газоанализатора по каналу
кислорода:
для ДК-21.........................................................................................................................................................< 15 с
Диапазон измерений...................................................................................................................0 - 250 кПа О2;

Габаритные размеры составных частей, не более, мм:
Блок питания.........................................................................................................................................120х95х50;
Блок управления и индикации.......................................................................................................190х140х55;
Блок датчиков.........................................................................................................................................90х70х80;
Упаковка для хранения и переноски прибора.........................................................................300х250х100.

Масса составных частей, не более, кг:
Блок питания......................................................................................................................................................0,4;
Блок управления и индикации.......................................................................................................................0,4;
Блок датчиков.....................................................................................................................................................0,4;
Прибор с упаковкой и ЗИП..............................................................................................................................2,0.
