Назначение

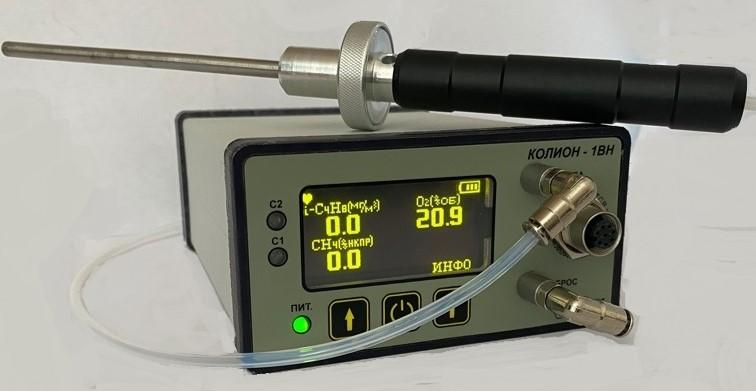

Газоанализаторы переносные КОЛИОН-1ВН предназначены для непрерывных автоматических измерений массовой концентрации вредных веществ, в том числе паров нефти и нефтепродуктов, довзрывопасных концентраций метана и других углеводородов, в том числе паров нефти и нефтепродуктов, объемных долей диоксида углерода и кислорода в воздухе рабочей зоны, а также сигнализации о достижении установленных пороговых значений.
Функции
- Измерение и отображение на дисплее значений концентрации определяемых веществ одновременно по всем измерительным каналам.
- Световая и звуковая сигнализация при достижении пороговых значений и при превышении предела измерений.
- Предупредительная звуковая сигнализация при разряде аккумулятора.
- Сигнализации при возникновении неисправности газоанализатора.
- Сохранение в энергонезависимой памяти архива результатов измерений, даты, времени измерения и измеренных значений.
- Передача информации по цифровому каналу связи на компьютер, интерфейс USB.
Отбор пробы – принудительный с помощью встроенного электрического побудителя расхода.
Сигнализация – световая, звуковая, 2 порога.
Исполнения
одно-, двух-, трех- и четырехдетекторные.
Детекторы
- фотоионизационные (ФИД) – измерения массовой концентрации вредных органических веществ в том числе паров нефти и нефтепродуктов, а также аммиака и сероуглерода;
- термокаталитический (ТКД) – измерения довзрывоопасной концентрации горючих газов и паров горючих жидкостей, в том числе углеводородов нефти и нефтепродуктов;
- инфракрасный (ИКД) – измерения довзрывоопасной концентрации горючих газов и паров горючих жидкостей, в том числе углеводородов нефти и нефтепродуктов, объемной доли диоксида углерода;
- электрохимический (ЭХД) – измерения массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы и объемной доли кислорода.
Обозначения и возможные сочетания детекторов
Детектор
Возможные сочетания
ФИД
ТКД
ИКД
ЭХД
тип
обозначение
10.6
11.7
СН
СО2
O2
CO
NO2
H2S
SO2
ФИД 10.6
1
-
+*
+**
+**
+
+
+
+
+
ФИД 11.7
2
-
+*
+**
+**
+
+
+
+
+
ТКД
3
+
+
-
-
+
+
+
+
+
ИКД СН
4
+
+
-
+
+
+
+
+
+
ИКД СО2
5
+
+
-
+
+
+
+
+
+
ЭХД О2
6
+
+
+*
+**
+**
+
+
+
+
ЭХД СО
7
+
+
+*
+**
+**
+
+
+
+
ЭХД NO2
8
+
+
+*
+**
+**
+
+
+
+
ЭХД H2S
9
+
+
+*
+**
+**
+
+
+
+
ЭХД SO2
10
+
+
+*
+**
+**
+
+
+
+
«+» - сочетание возможно; «-» - сочетание невозможно;
установка возможна только в отсутствии ИКД; * установка возможна только в отсутствии ТКД
Пример заказа
Газоанализатор переносной КОЛИОН-1ВН, исполнение КОЛИОН-1ВН-1.6.9: Газоанализатор переносной КОЛИОН -1ВН с детекторами ФИД 10.6, ЭХД О2 ЭХД H2S.
Дополнительное оборудование, поставляемое по отдельному заказу
- Блок аккумуляторов внешний
- Удлинитель пробоотборника (длиной от 1 до 10 м)
- Устройство защиты детектора
Основные технические характеристики
Рабочая температура, °С
От минус 40 до 50
Относительная влажность (неконденсируемая), %
От 0 до 95
Питание
Li-полимерные аккумуляторы, 7.4 В
Время работы без подзарядки не менее, ч
12
Масса не более, кг
1
Габаритные размеры не более, мм
205x125x65
Длина пробоотборника с соединительной трубкой, м
1
Степень защиты оболочки
IP67
Маркировка взрывозащиты
Газоанализаторы, содержащие ТКД
1Ex db ib IIB T4 Gb Х
Газоанализаторы, не содержащие ТКД
1Ex ib IIB T4 Gb Х
Память, количество результатов измерений
не менее 4000
Связь с компьютером
USB интерфейс
Срок службы, лет
10
Межповерочный интервал, мес
12
Гарантийный срок, мес
24
Метрологические характеристики
Детектор
Измеряемое вещество
Диапазон
измерений
Пределы допускаемой основной погрешности: приведенной (п) и относительной (о), %
Порог 1*
Порог 2*
ФИД**
Пары углеводородов нефти, пары нефтепродуктов: керосина, бензина, дизельного топлива
От 0 до 4000 мг/м3
п: ±15 (0 – 50 мг/м3)
о: ±15 (50 – 4000 мг/м3)
100…300мг/м3
1600…3600мг/м3
ТКД,
ИКД
Метан
от о до 50% НКПР
п: ±10
10% НКПР
20% НКПР
Пропан
от о до 50% НКПР
п: ±10
10% НКПР
20% НКПР
Бутан
от о до 50% НКПР
п: ±10
10% НКПР
20% НКПР
Гексан
от о до 50% НКПР
п: ±10
10% НКПР
20% НКПР
Пары углеводородов нефти, пары нефтепродуктов: керосина, бензина, дизельного топлива по метану, пропану или гексану
0-50 %НКПР
п: ±10
10% НКПР
20% НКПР
ИКД
Диоксид углерода
от 0 до 5% об
п: ±15 (0 – 0,5%об.)
о: ±15 (0,5 – 5%об.)
0,5 %об
1,5 %об.
ЭХД
Кислород
от 0 до 30%об.
п: ±3
23 %об.
19 %об.
Оксид углерода
от 0 до 500 мг/м3
п: ±15 (0 – 20 мг/м3)
о: ±15 (20 – 500 мг/м3)
20 мг/м3
100 мг/м3
Сероводород
от 0 до 100 мг/м3
п: ±15 (0 – 3 мг/м3)
о: ±15 (3 – 100 мг/м3)
3 мг/м3
10 мг/м3
Диоксид серы
от 0 до 30 мг/м3
п: ±15 (0 – 5 мг/м3)
о: ±15 (5 – 30 мг/м3)
10 мг/м3
20 мг/м3
Диоксид азота
от 0 до 10 мг/м3
п: ±15 (0 – 2 мг/м3)
о: ±15 (2 – 10 мг/м3)
2 мг/м3
10 мг/м3
* по заказу могут быть установлены другие пороги сигнализации, находящиеся в диапазоне измерений, заказчик может самостоятельно изменить пороги сигнализации, используя меню газоанализатора
** перечень веществ, определяемых ФИД
Единицы измерений
Детектор
Измеряемое вещество
Единицы измерений
ФИД
Пары углеводородов нефти, пары нефтепродуктов: керосина, бензина, дизельного топлива, пропан, метанол
мг/м3;
млн-1 (ppm) - опция
ТКД, ИКД
Метан, пропан, бутан, гексан, Пары углеводородов нефти, пары нефтепродуктов: керосина, бензина, дизельного топлива
% НКПР, %об
г/м3, мг/м3 - опция
ИКД
Диоксид углерода
%об
ЭХД
Кислород
%об.
ЭХД
Оксид углерод, сероводород, диоксид серы, диоксид азота
мг/м3;
млн-1 (ppm) - опция
