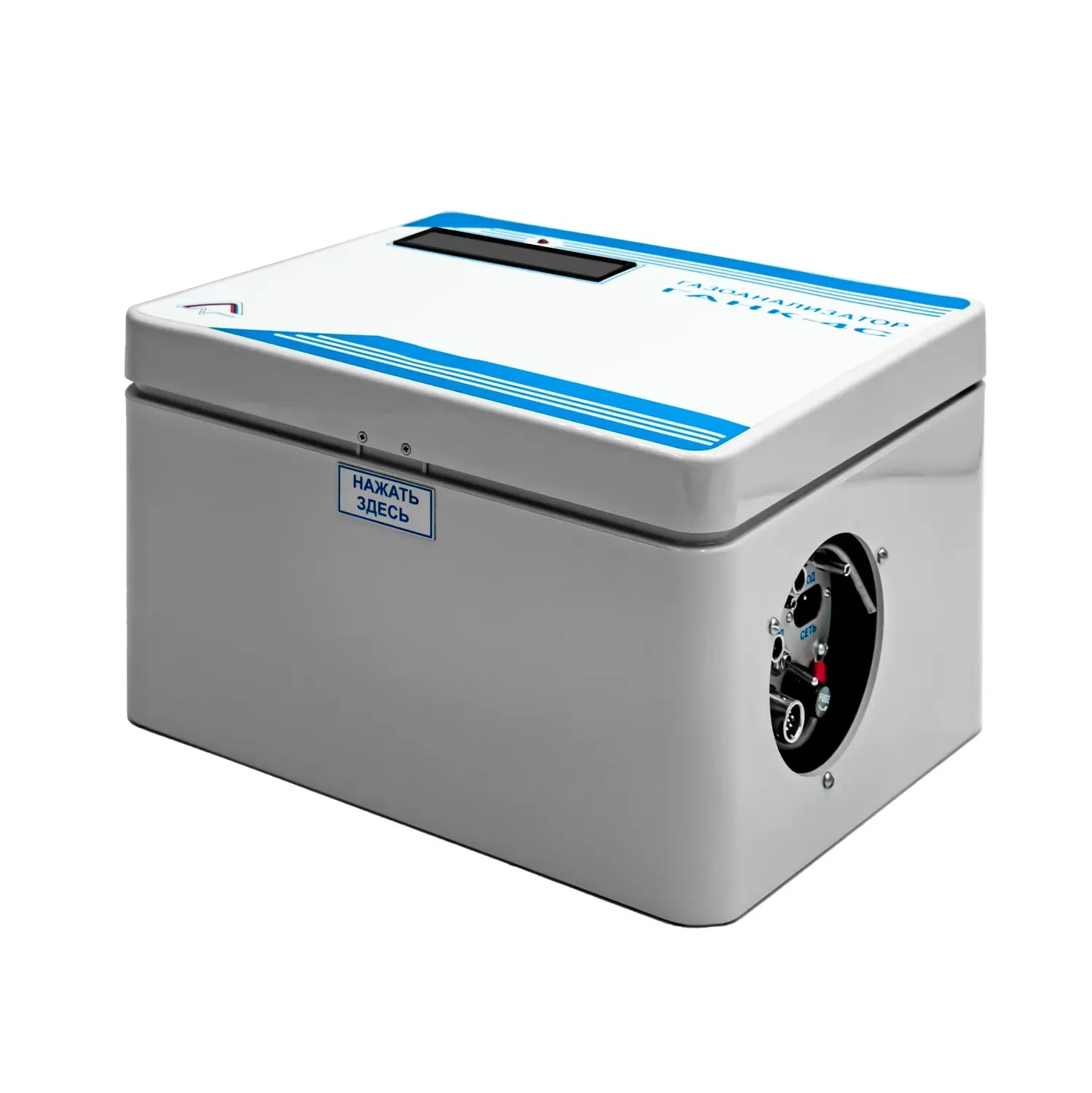

Автоматический стационарный газоанализатор ГАНК-4С с принудительным отбором проб, с сигнализацией превышения ПДК и подачей сигнала для срабатывания исполнительных устройств в точке отбора пробы. Преимущественно применяется для автоматического постоянного контроля воздушной среды на содержание опасных концентраций анализируемых веществ и эффективной работы автоматизированных систем управления технологическим процессом (АСУ ТП) и противоаварийной защитой (ПАЗ) в области:

• контрольно-надзорной деятельности

• предупреждения и пресечения ЧС

• контроля соблюдения технологических процессов

• обнаружения утечек и оценки состояния воздуха вокруг

• функционирования автоматизированных систем защиты

Принцип работы ГАНК-4С

• принудительный забор пробы с помощью встроенного насоса

• световая и звуковая индикация при превышении ПДК

• отображение концентрации в мг/м3 с возможностью аналитических преобразований в осредненных значения

• альтернативные методы измерений при помощи датчиков так и с использованием Химкассет© с реактивной лентой

• температура эксплуатации от 5 до +50°С и с термостатом от -50 до 5°С

• интерфейс RS-485 с протоколом Mobdus RTU, токовая петля «4-20мА», реле типа «сухие контакты»

• межповерочный интервал 1 год, срок эксплуатации не менее 8 лет

Преимущества ГАНК-4С

• работа в непрерывном автоматическом режиме в течение межповерочного интервала

• возможность измерения концентрации веществ 1 категории опасности: щелочи, кислоты (серная, соляная, азотная, уксусная, синильная, азотная и др.)

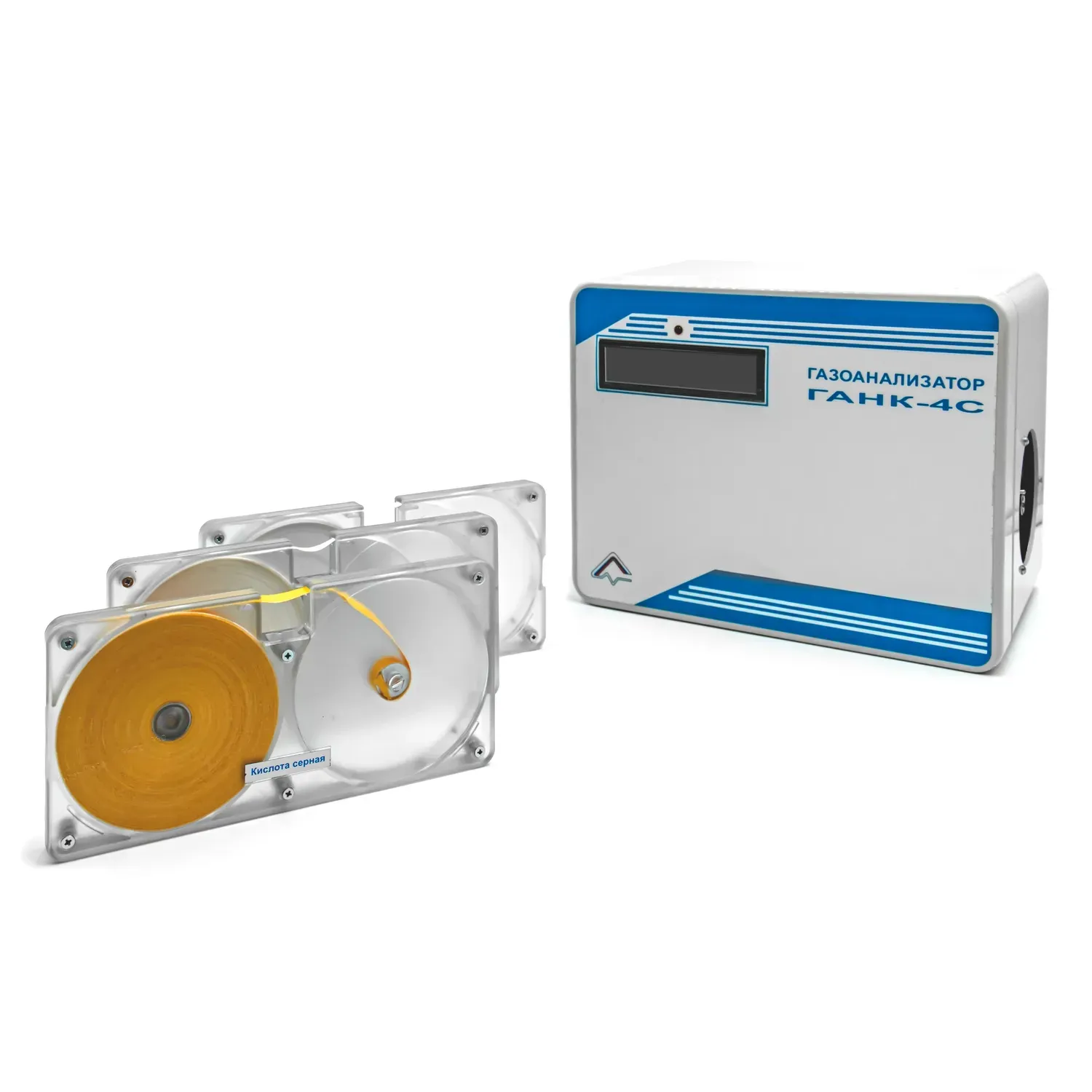

• возможность проведения измерений при помощи Химкассет© с реактивной лентой

• возможность изменения диапазона измерений и изменения перечня измеряемых компонентов, всего более 250 измеряемых веществ

• наличие интерфейса RS-485 с протоколом Mobdus RTU, токовой петли «4-20мА», реле типа «сухие контакты» для управления внешними исполнительными устройствами

• возможность консолидации до 128 газоанализаторов в единую сеть, простая интеграция в действующие системы автоматизированного управления технологическими процессами

• общепромышленное и взрывозащищенное исполнение с возможностью контроля уровня газа во взрывоопасной среде

• возможность просмотра данных от подключённых к сети приборов онлайн, построения аналитических выкладок, сохранение и просмотр архива измерений за выбранный период времени с помощью специализированного ПО

• первичная поверка включена в стоимость газоанализатора

Уникальные измеряемые вещества: щелочи едкие (NaOH), серная кислота (H2SO4), азотная кислота (HNO3), синильная кислота, уксусная кислота, соляная кислота, акриловая кислота

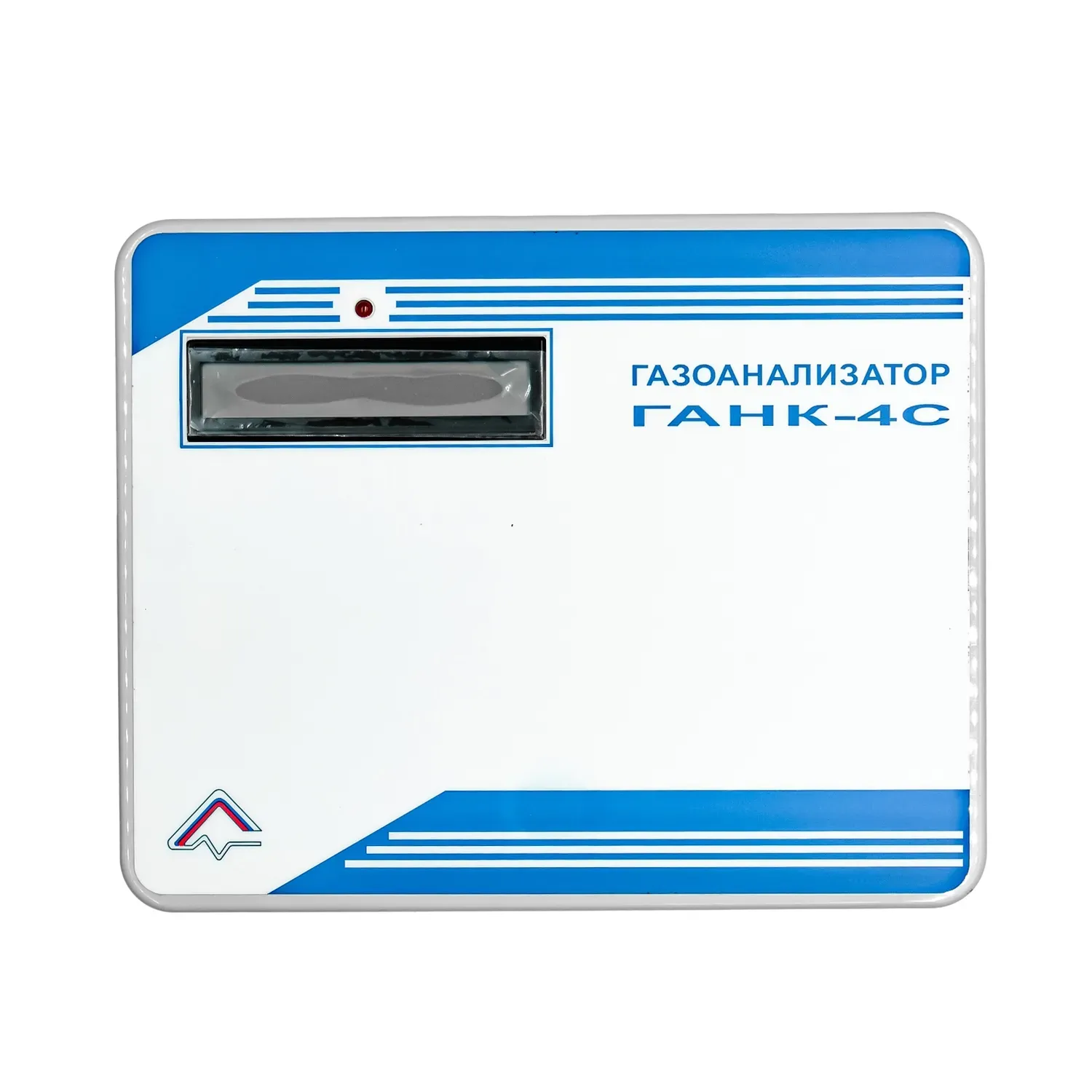

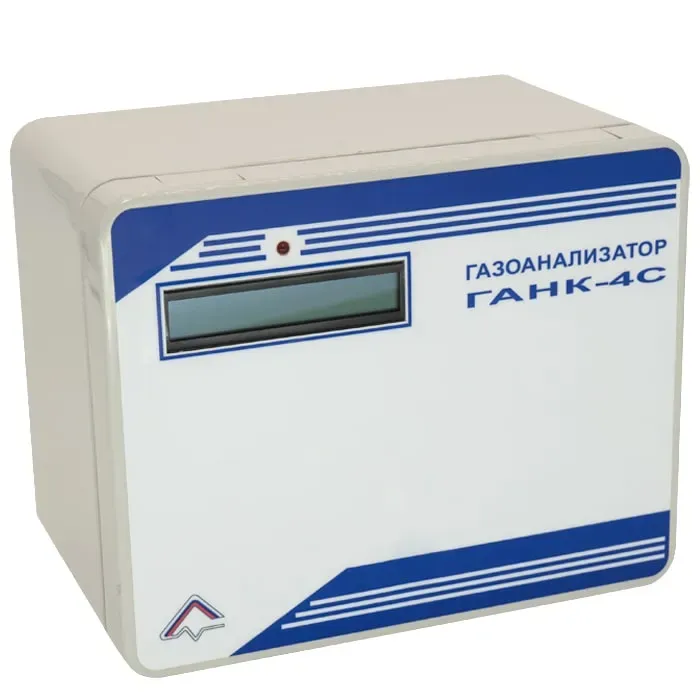

Внешний вид модификации ГАНК-4С

1 – логотип изготовителя 2 – световая индикация 3 – модификация газоанализатора 4 – дисплей 5 – замок крышки прибора

ГАНК-4С вид с открытой крышкой

1 – химкассета© с реактивной лентой 2 – фотоголовка 3 – место установки пломбы 4 – обозначение ТУ, заводской номер, год выпуска газоанализатора 5 – кнопки управления (''ОК'', ''СТРЕЛКА'')

Монтажная панель

1 – выход «RS-485» 2 – тумблер включения прибора 3 – звуковая сигнализация 4 – три РЕЛЕ «СК» (сухие контакты) 5 – штуцер «ВЫХОД» 6 – аналоговый токовый выход «4-20 мА» 7 – штуцер «ВХОД» 8 – разъем подключения газоанализатора к сети переменного тока 220 В/ 50 Гц 9 – предохранитель 10 – клемма заземления

Схема подключения газоанализаторов Ганк-4С на 220В

Примечания:

1. При выключенном приборе контакты всех РЕЛЕ (Реле1, реле 2, реле 3) замкнуты.
   При включенном приборе и отсутствии превышения порогов измеряемой концентрации контакты всех реле разомкнуты.

2. По умолчанию:

   • Реле 1 замыкается при превышении 1ого порога;

   • Реле 2 замыкается при превышении 2ого порога;

   • Реле 3 замыкается при отсутствии внешнего питания газоанализатора.

3. Нагрузочная способность на контакты реле 220В, 2А.

Схема подключения газоанализаторов Ганк-4С на 24В

Примечания:

1. При выключенном приборе контакты всех РЕЛЕ (Реле1, реле 2, реле 3) замкнуты.
   При включенном приборе и отсутствии превышения порогов измеряемой концентрации контакты всех реле разомкнуты.

2. По умолчанию:

   • Реле 1 замыкается при превышении 1ого порога;

   • Реле 2 замыкается при превышении 2ого порога;

   • Реле 3 замыкается при отсутствии внешнего питания газоанализатора.

Схема подключения газоанализаторов Ганк-4С с установкой на стойку с постом СЗО

Метрологические характеристики газоанализатора ГАНК-4С

Для поиска вещества воспользуйтесь сочетанием клавиш (Ctrl+F)

Тип измеряемого воздуха:

А - Воздух атмосферы
Р - Воздух рабочей зоны
АР -Воздух рабочей зоны и атмосферы

НаименованиеТип измеряемого воздухДиапазон работыКислота азотная (Р)Р1 - 40 мг/м3Гидразин (Р)Р0,05 - 2 мг/м3 Ди-Железо триоксид (Р)Р3 - 120 мг/м3Зола (угольная) (Р)Р2 - 80 мг/м3Марганец в сварочном аэрозоле (с содержанием до 20 %) (Р)Р0,1 - 4 мг/м3Медь (Р)Р0,25 - 10 мг/м3Щелочь (гидроокись натрия, гидроокись калия) (Р)Р0,25 - 10 мг/м3Никель и соединения (Р)Р0,025 - 1 мг/м3Оксид алюминия (Р)Р1 - 40 мг/м3Оксиды железа (в сварочном аэрозоле) (Р)Р3 - 120 мг/м3Оксиды марганца (Р)Р0,15 - 6 мг/м3Оксид меди (Р)Р0,25 - 10 мг/м3Оксиды никеля (Р)Р0,025 - 1 мг/м3Оксиды хрома (в сварочном аэрозоле) (Р)Р0,5 - 20 мг/м3Оксид цинка (Р)Р0,25 - 10 мг/м3Кислота ортофосфорная (Р)Р0,5 - 20 мг/м3Пыль (бумажная) (Р)Р1 - 40 мг/м3Пыль (взвешенные вещества) (Р)Р1 - 40 мг/м3Пыль (10 %>SiO2>2 %) (Р)Р2 - 80 мг/м3Пыль (20 %>SiO2>10 %) (Р)Р1 - 40 мг/м3Пыль (70 %>SiO2>20 %) (Р)Р1 - 40 мг/м3Пыль (SiO2<2%) (Р)Р3 - 120 мг/м3Пыль (SiO2>70%) (Р)Р1 - 40 мг/м3Пыль (доменного шлака) (Р)Р3 - 120 мг/м3Пыль (древесная) (Р)Р3 - 120 мг/м3Пыль (зерновая) (Р)Р2 - 80 мг/м3Пыль (мучная) (Р)Р3 - 120 мг/м3Пыль (хлопковая) (Р)Р0,25 - 10 мг/м3Пыль (цементная) (Р)Р4 - 160 мг/м3Свинец и его неорганические соединения (Р)Р0,025 - 1 мг/м3Кислота серная (Р)Р0,5 - 20 мг/м3Углерод (сажа) (Р)Р2 - 80 мг/м3Ди-Хром триоксид (по хрому (III)) (Р)Р0,5 - 20 мг/м3Марганец в сварочном аэрозоле (с содержанием от 20 до 30 %) (Р)Р0,05 - 2 мг/м3Марганец сульфат (Р)Р0,25 - 10 мг/м3Медь сульфат (Р)Р0,25 - 10 мг/м3Алюминий фосфат (алюминий фосфорнокислый) (Р)Р3 - 120 мг/м3Железа сульфат (Р)Р1 - 40 мг/м3Железо (Р)Р5 - 200 мг/м3Кальций сульфат (Р)Р1 - 40 мг/м3Магний сульфат (Р)Р1 - 40 мг/м3Олово четыреххлористое (Р)Р2 - 80 мг/м3Хром (III) фосфат (Р)Р1 - 40 мг/м3Хромовой кислоты соли (в пересчете на Cr (VI)) (Р)Р0,005 - 0,2 мг/м3Цинк сульфид (Р)Р2,5 - 100 мг/м3Оксид кальция (Р)Р0,5 - 20 мг/м3Оксид магния (Р)Р2 - 80 мг/м3Оксид олова (Р) Р0,1 - 4 мг/м3Оксиды свинца (Р)Р0,025 - 1 мг/м3Гипохлорит натрия (Р)Р2,5 - 100 мг/м3Гипохлорит кальция (Р)Р0,5 - 20 мг/м3Бром (Р)Р0,25 - 10 мг/м3НДМГ (гептил) (Р)Р0,5 - 20 мг/м3Арсин (Р)Р0,05 - 2 мг/м3Углекислый натрий (Р)Р1 - 40 мг/м3Оксид олова (II) (Р)Р3 - 120 мг/м3Сульфат олова (II) (Р)Р3 - 120 мг/м3Хлорид олова (II) (Р)Р3 - 120 мг/м3Хлорид железа (Р)Р0,5 - 10 мг/м3Сульфат алюминия (Р)Р0,5 - 10 мг/м3Гидроксид кальция (Р)Р1 - 40 мг/м3Марганец и соединения (Р)Р1 - 40 мг/м3Аэрозоль сварочный (по марганцу) (А)Р0,1 - 4 мг/м3Хром (VI) триоксид (Р)Р0,005 - 0,2 мг/м3Железо и соединения (Р)Р5 - 200 мг/м3Алюминий и соединения (Р)Р0,1 - 2,5 мг/м3Медь и соединения (Р)Р0,25 - 10 мг/м32,4-толуилендиизоцианат (АР)АР0,02 - 1,0 мг/м3Метилендифенилдиизоцианат (МДИ) (АР)АР0,05 - 10 мг/м3Хром (III) сернокислый 6-водный (Р)Р0,01 - 0,4 мг/м3Щавелевая кислота (по муравьиной кислоте) (Р)Р0,5 - 20,0 мг/м3Марганец в сварочном аэрозоле (А)Р0,0005 - 4 мг/м3Фосфин (Р)Р0,05 - 2 мг/м3Фосфин (АР)АР0,005 - 2 мг/м3Лимонная кислота (Р)Р0,5 - 20 мг/м3Лимонная кислота (АР)АР0,025 - 20 мг/м3Кобальт сернокислый семиводный (Р)Р0,5 - 20 мг/м3Кобальт сернокислый семиводный (АР)АР0,0005 - 20 мг/м3Цинк сульфат (в пересчете на цинк) (Р)Р0,004 - 0,16 мг/м3Нитрит натрия/ нитрит иона (Р)Р0,05 - 4 мг/м3Нитрит натрия/ нитрит иона (АР)АР0,025 - 4 мг/м3Кальций оксид (Р)Р0,5 - 20 мг/м3Гидросульфит натрия (Р)Р2,5 - 100 мг/м3Диметилдитиокарбамат натрия (Р)Р 0,25 - 10 мг/м3Тетраэтиленгликоль (Р)Р 5 - 200 мг/м3Гидроксид лития (Р)Р0,01 - 0,4 мг/м3Бутилксантогенат калия (Р)Р5 - 200 мг/м3Малеиновая кислота (Р)Р0,1 - 4 мг/м3Натрия сульфид (натрий сернистый) (Р)Р0,1 - 4 мг/м3Кадмий и соли кадмия (Р)Р 0,025 - 1 мг/м3Неорганические соединения по ртути (Р)Р0,025 - 1 мг/м3Трехокись серы (Р)Р0,5 - 20 мг/м3
