Трехканальный автоматический стационарный газоанализатор ГАНК-4М с принудительным отбором проб либо диффузионного типа, с сигнализацией превышения ПДК и подачей сигнала для срабатывания исполнительных устройств в точке отбора пробы. Преимущественно применяется для автоматического постоянного контроля воздушной среды на содержание опасных концентраций анализируемых веществ как в воздухе рабочей зоны, так и в атмосферном воздухе с целью:

• атмосферного мониторинга воздуха населенных пунктов и санитарно-защитной зоны предприятий

• оценки санитарно-гигиенического состояния воздуха

• эффективной работы передвижных и стационарных станций экомониторинга

• контроля соблюдения технологических процессов

• эффективной работы автоматизированных систем управления технологическим процессом (АСУ ТП) и противоаварийной защитой (ПАЗ) в области контрольно-надзорной деятельности

• предупреждения и пресечения ЧС

Принцип работы ГАНК-4М

• принудительный забор пробы с помощью встроенного насоса, либо диффузионный способ подачи пробы

• световая и звуковая индикация при превышении ПДК

• настраиваемые три порога срабатывания: превышение 1 уровня концентрации, превышение 2 уровня концентрации, отсутствие питания, либо неисправность прибора

• отображение концентрации в мг/м3 с возможностью аналитических преобразований в осредненных значениях

• альтернативные методы измерений: электрохимический, термокаталитический, полупроводниковый, оптический, фотоионизационный

• температура эксплуатации от +5 до +50°С и с термостатом от -50 до +5°С

• интерфейс RS-485 с протоколом Mobdus RTU, токовая петля «4-20мА», реле типа «сухие контакты»

• межповерочный интервал 1 год, срок эксплуатации не менее 8 лет

Преимущества газоанализатора ГАНК-4М

• работа в непрерывном автоматическом режиме в течение межповерочного интервала

• просмотр концентрации как на самом приборе, так и посредством специализированного ПО на рабочем месте диспетчера

• возможность изменения диапазона измерений и изменения перечня измеряемых компонентов

• наличие интерфейса RS-485 с протоколом Mobdus RTU,токовой петли «4-20мА», реле типа «сухие контакты» для управления внешними исполнительными устройствами и подачей сигнала на сигнальные устройства

• возможность консолидации до 128 газоанализаторов в единую сеть, простая интеграция в действующие системы автоматизированного управления технологическими процессами

• простота и удобство интеграции в существующие ИТС системы, установленные в рамках цифровых государственных программ

• возможность просмотра концентрации подключённых к сети приборов, построения аналитических графиков, сохранение и просмотр архива измерений за выбранный период времени с помощью специализированного ПО

• первичная поверка включена в стоимость газоанализатора

Уникальные измеряемые вещества: элегаз, фреоны.

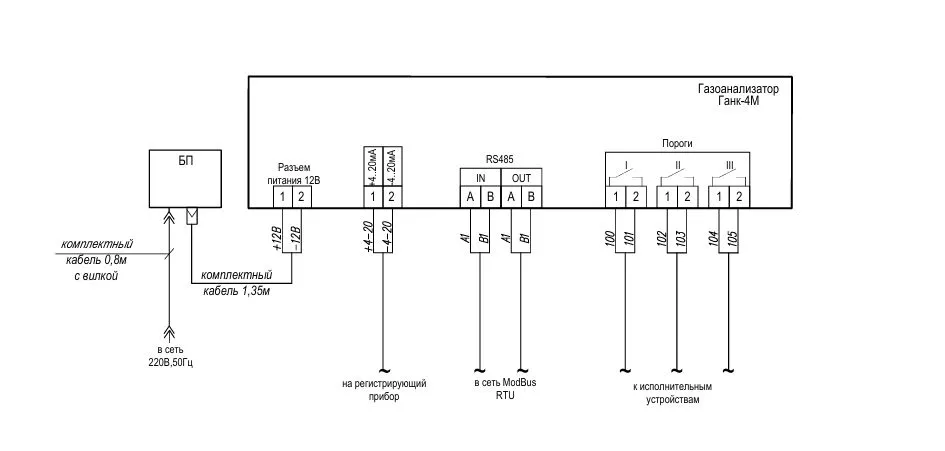

Схема подключения газоанализатора ГАНК-4М

Примечания:

1. При выключенном приборе контакты всех РЕЛЕ (ПОРОГ I, ПОРОГ II, ПОРОГ III) замкнуты. При включенном приборе и отсутствии превышения порогов измеряемой концентрации контакты всех РЕЛЕ (ПОРОГ I, ПОРОГ II, ПОРОГ III) разомкнуты.

2. По умолчанию:

   • Порог I - превышение 1ПДКр.з. или 1ПДКм.р. вещества №1;

   • Порог II - превышение 1ПДКр.з. или 1ПДКм.р. вещества №2;

   • Порог III - отсутствие внешнего питания газоанализатора.

3. Нагрузочная способность на контакты реле 220В, 2А.

Метрологические характеристики ГАНК-4М

Для поиска вещества воспользуйтесь сочетанием клавиш (Ctrl+F)

Тип измеряемого воздуха:

А - Воздух атмосферы
Р - Воздух рабочей зоны
АР -Воздух рабочей зоны и атмосферы

НаименованиеТип измеряемого воздухДиапазон работыАзота диоксид (оксид азота (IV)) (Р)Р1 - 40 мг/м3Азота диоксид (К) (АР)АР0,02 - 2 мг/м3Азота оксид (оксид азота (II)) (Р)Р2,5 - 100 мг/м3Азота оксид (К) (АР)АР0,03 - 4 мг/м3Азота оксиды (Р)Р2,5 - 100 мг/м3Амины алифатические (Р)Р0,5 - 20 мг/м3Анилин (аминобензол) (Р)Р0,05 - 2 мг/м32-Аминоэтанол (Моноэтаноламин, 2-аминоэтан-1-ол) (Р)Р0,25 - 10 мг/м3Аммиак (Р)Р10 - 400 мг/м3Ацетальдегид (этаналь, уксусный альдегид) (Р)Р2,5 - 100 мг/м3Ацетонитрил (уксусной кислоты нитрил) (Р)Р5 - 200 мг/м3Аэрозоль краски (по ксилолу) (Р)Р25 - 1000 мг/м3Бензальдегид (бензойный альдегид) (Р)Р2,5 - 100 мг/м3Бензилацетат (Р)Р2,5 - 100 мг/м3Бензин (Р)Р50 - 2000 мг/м3Бензол (Р)Р2,5 - 100 мг/м3Динил (смесь дифенила и дефинилового эфира) (Р)Р5 - 200 мг/м3Бромбензол (Р)Р1,5 - 60 мг/м31-Бромгексан (Р)Р0,15 - 6 мг/м3Бромметан (Р)Р0,5 - 20 мг/м3Бромфенол (Р)Р0,15 - 6 мг/м3Бутадиен (Р)Р50 - 2000 мг/м3Бутан (Р)Р150 - 6000 мг/м3Масляный альдегид (бутаналь) (Р)Р2,5 - 100 мг/м3Бутандиол (Р)Р2,5 - 100 мг/м3Бутанол (бутан-1-ол, 1-бутанол, бутиловый спирт) (Р)Р5 - 200 мг/м3Изобутанол (бутан-2-ол, 2-метилпропанол-1) (Р)Р5 - 200 мг/м3Метилэтилкетон Бутанон-2 (Р)Р100 - 4000 мг/м3Диэтилсульфид (Р)Р25 - 1000 мг/м3Бутилакрилат (Р)Р5 - 200 мг/м3Бутилацетат (уксусный кислоты бутиловый эфир) (Р)Р25 - 1000 мг/м3Бутилен (2-метилпроп-1-ен, бут-1-ен) (Р)Р50 - 2000 мг/м3Природный газ в пересчете на метан (Р)Р3500 - 35000 мг/м3Топливный газ в пересчете на пропан (Р)Р50 - 2000 мг/м3Капролактам (Гексагидро-2Н-азепин-2-он) (Р)Р5 - 200 мг/м3Гексан (Р)Р150 - 6000 мг/м3Гексан-1-ол (Р)Р5 - 200 мг/м3Гептан в пересчете на гексан (Р)Р150 - 6000 мг/м3Гептан-1-ол по изоамиловому спирту (Р)Р5 - 200 мг/м3Гидроксибензол (фенол) (Р)Р0,15 - 6 мг/м3Крезолы (Р)Р0,25 - 10 мг/м3Гидрофторид (фтороводород) (Р)Р0,25 - 10 мг/м3Гидрохлорид (хлороводород) (Р)Р2,5 - 100 мг/м3Этилендиамин (Р)Р1 - 40 мг/м3Дибутилфталат (Р)Р0,25 - 10 мг/м3Дигидросульфид (сероводород, сульфид водорода) (Р)Р5 - 200 мг/м3Дизельное топливо (Р)Р150 - 6000 мг/м3Диметиламин (Р)Р0,5 - 20 мг/м3Диметилсульфид (Р)Р25 - 1000 мг/м3Диметилсульфоксид (Р)Р10 - 400 мг/м3N-N-Диметилформамид (Р)Р5 - 200 мг/м3Ксилидины (Р)Р1,5 - 60 мг/м3Диметилфталат (Р)Р0,15 - 6 мг/м3Ксилол (диметилбензол) (Р)Р25 - 1000 мг/м3Метилаль (диметоксиметан) (Р)Р5 - 200 мг/м3Диоктилфталат (Р)Р0,5 - 20 мг/м3Дихлорметан (Р)Р25 - 1000 мг/м31,2-Дихлорэтан (Р)Р5 - 200 мг/м3Дихлорэтилен (Р)Р25 - 1000 мг/м3Диэтиламин (Р)Р15 - 600 мг/м3Диэтилбензол (Р)Р5 - 200 мг/м3Диэтилфталат (Р)Р0,25 - 10 мг/м3Изобутан (Р)Р150 - 6000 мг/м3Изопропилбензол (1-метилэтил-бензол, кумол, 2-фенилпропан) (Р)Р25 - 1000 мг/м3Канифоль (А)А0,15 - 2 мг/м3Канифоль (Р)Р2 - 80 мг/м3Керосин (Р)Р150 - 6000 мг/м3Масло минеральное (Р)Р2,5 - 100 мг/м3Метакриловая кислота (Р)Р5 - 200 мг/м3Метан (Р)Р3500 - 35000 мг/м3Метан (К) (АР)АР15 - 35000 мг/м3Кислота муравьиная (метановая кислота) (Р)Р0,5 - 20 мг/м3Метанол (метиловый спирт) (Р)Р2,5 - 100 мг/м3Метантиол (метилмеркаптан) (Р)Р0,4 - 16 мг/м3Меркаптаны (Р)Р0,4 - 16 мг/м3Изопрен (Р)Р20 - 800 мг/м3Метилакрилат (метилпроп-2-
еноат) (Р)Р2,5 - 100 мг/м3Метил-2-метилпроп-2-еноат (Метилметакрилат, метиловый эфир метакриловой кислоты) (Р)Р5 - 200 мг/м3Метилацетат (Р)Р50 - 2000 мг/м3Метилбензол (толуол) (Р)Р25 - 1000 мг/м3Метилхлорид (Р)Р2,5 - 100 мг/м3Метиламин (Р)Р0,5 - 20 мг/м3Этилтолуол (Р)Р25 - 1000 мг/м3Нафталин (Р)Р10 - 400 мг/м3Нефрас (гептановая фракция) (Р)Р50 - 2000 мг/м3Нитробензол (Р)Р1,5 - 60 мг/м3Нитрометан (Р)Р15 - 600 мг/м3Нитроэтан по нитрометану (Р)Р15 - 600 мг/м3Нитропропан по нитрометану (Р)Р15 - 600 мг/м3Озон (трикислород) (Р)Р0,05 - 2 мг/м3Диизопропиловый эфир (Р)Р50 - 2000 мг/м3Диметиловый эфир (Р)Р150 - 4000 мг/м3Диэтиленгликоль (Р)Р5 - 200 мг/м3Пентан (Р)Р150 - 6000 мг/м3Глутаровый альдегид (пентандиаль) (Р)Р2,5 - 100 мг/м3Пентан-1-ол (спирт амиловый) (Р)Р5 - 200 мг/м3Диэтилендиамин (пиперазин) (Р)Р0,5 - 20 мг/м3Пиридин (Р)Р2,5 - 100 мг/м3Пропан (Р)Р50 - 2000 мг/м3Пропан-1-ол (Р)Р5 - 200 мг/м3Пропан-2-ол (изопропанол, изопропиловый спирт) (Р)Р5 - 200 мг/м3Ацетон (пропан-2он) (Р)Р100 - 4000 мг/м3Акрилонитрил (проп-2-енонитрил) (Р)Р0,25 - 10 мг/м3Акролеин (проп-2ен-1-аль) (Р)Р0,1 - 4 мг/м3Кислота акриловая (Р)Р2,5 - 100 мг/м3Пропен (пропилен) (Р)Р25 - 1000 мг/м3Элегаз (сера гексафторид) (Р)Р10 - 12000 мг/м3Ангидрид сернистый (сера диоксид, оксид серы (IV)) (Р)Р5 - 200 мг/м3Сероуглерод (углерод дисульфид, сульфид углерода (IV)) (Р)Р1,5 - 60 мг/м3Скипидар (Р)Р150 - 6000 мг/м3Сольвент-нафта (Р)Р50 - 2000 мг/м3Спирт аллиловый (Р)Р1 - 40 мг/м3Тетралин (Р)Р12 - 400 мг/м3Тетрахлорэтилен (Р)Р5 - 200 мг/м3Тетрахлорметан (углерод 4-х хлористый, перхлорметан) (Р)Р5 - 200 мг/м3Тиокарбамид (Тиомочевина) (Р)Р0,15 - 6 мг/м3Бромоформ (Р)Р2,5 - 100 мг/м3Трихлорметан (Р)Р2,5 - 100 мг/м3Трихлорэтилен (Р)Р5 - 200 мг/м3Триэтаноламин (Р)Р2,5 - 100 мг/м3Триэтиламин (Р)Р5 - 200 мг/м3Уайт-спирит (Р)Р150 - 6000 мг/м3Углеводороды предельные С1-С5 в пересчете на метан (Р)Р3500 - 35000 мг/м3Предельные углеводороды С1-С10 в пересчете на гексан (Р)Р150 - 6000 мг/м3Предельные углеводороды С6-С10 в пересчете на гексан (Р)Р150 - 6000 мг/м3Углеводороды предельные С12-С19 (Р)Р50 - 2000 мг/м3Углерода диоксид (диоксид углерода) (Р)Р4500 - 180000 мг/м3Углерод оксид (угарный газ, монооксид углерода) (Р)Р10 - 400 мг/м3Углерода оксид (К) (АР)АР1 - 50 мг/м3Спирт бензиловый (Р)Р2,5 - 100 мг/м3Ацетофенон (Р)Р2,5 - 100 мг/м3Формальдегид (метаналь) (Р)Р0,25 - 10 мг/м3Формальдегид (К) (АР)АР0,015 - 0,35 мг/м3Формамид (Р)Р1,5 - 60 мг/м3Трифторхлорметан (Фреон 13) (Р)Р1500 - 9000 мг/м3Тетрафторметан (Фреон 14) (Р)Р1500 - 8000 мг/м3Дихлорфторметан (Фреон 21) (Р)Р1500 - 9000 мг/м3Дифторхлорметан (фреон 22) (Р)Р1500 - 8000 мг/м3Трифторметан (Фреон 23) (Р)Р1500 - 6000 мг/м31,1,дихлор- 1-фторэтан (Фреон 141в) (Р)Р500 - 10000 мг/м31,2,2-трифтор-1,1,2-трихлорэтан (фреон 113), (Р)Р2500 - 16000 мг/м31,1,1-трифтор-2.2-дихлорэтан (Фреон 123) (по фреону 113)
(Р)Р50 - 13000 мг/м31,1,1,2- тетрафторэтан (Фреон 134 а) (Р)Р1500 - 9000 мг/м3Пентафторэтан (Фреон 125) (Р)Р1500 - 10000 мг/м31,1,1-Трифторэтан (Фреон 143) (Р)Р1500 - 7000 мг/м31,2 Дибром- 1,1,2,2-тетрафторэтан (Фреон 114 в2) (Р)Р500 - 22000 мг/м3Фреон 404а (Смесь фреонов 125, 134а, 143а) (Р)Р2000 - 8000 мг/м3Фреон 407а (Смесь фреонов R32, R125, R134a) (Р)Р1750 - 8000 мг/м3Фреон 507а (Смесь фреонов 125, 143) (Р)Р2000 - 9000 мг/м3Фреон 410а (Смесь фреонов 125,32) (Р)Р1500 - 6000 мг/м3Фурфурол (Р)Р5 - 200 мг/м3Хлор (Р)Р0,5 - 20 мг/м3Хлористый аллил (Р)Р0,15 - 6 мг/м3Хлорбензол (Р)Р25 - 1000 мг/м3Хлоропрен (Р)Р1 - 40 мг/м3Хлортолуол (Р)Р5 - 200 мг/м3(Хлорметил)оксиран (Эпихлоргидрин) (Р)Р0,5 - 20 мг/м3(Хлорметил)оксиран (Эпихлоргидрин) (АР)АР0,02 - 0,5 мг/м3 (А) 0,5 - 20 мг/м3 (Р)Этилхлорид (Р)Р25 - 1000 мг/м32-Хлорэтанол-1 (Р)Р0,25 - 10 мг/м3Винилхлорид (Р)Р0,5 - 20 мг/м3Циклогексанон (Р)Р5 - 200 мг/м3Эпоксиэтан (этилена оксид, оксиран) (Р)Р0,5 - 20 мг/м3Этан (Р)Р150 - 6000 мг/м3Этанол (этиловый спирт) (Р)Р500 - 20000 мг/м3Этиленгликоль (Р)Р2,5 - 100 мг/м3Кислота уксусная (Р)Р2,5 - 100 мг/м3Этилен (Р)Р25 - 1000 мг/м3Винилацетат (этенилацетат, уксусной кислоты виниловый эфир) (Р)Р5 - 200 мг/м3Этенилбензол (стирол) (Р)Р5 - 200 мг/м3Этиламин (Р)Р5 - 200 мг/м3Этилацетат (Р)Р25 - 1000 мг/м3Этилбензол (Р)Р25 - 1000 мг/м3Спирт изооктиловый (Р)Р5 - 200 мг/м3Диэтиловый эфир (Р)Р150 - 6000 мг/м3Этантиол (этилмеркаптан) (Р)Р0,5 - 20 мг/м32-Этоксиэтанол (этилцеллозольв) (Р)Р5 - 200 мг/м3Трихлорфторметан (Фреон 11) (Р)Р500 - 9000 мг/м3Дифтордихлорметан (Фреон 12) (Р)Р1500 - 9000 мг/м3Изооктан в пересчете на гексан (Р)Р150 - 6000 мг/м3Карбамид (мочевина) (Р)Р5 - 200 мг/м3Масло сивушное (Р)Р5 - 200 мг/м3Метилбутандиол (Р)Р2,5 - 100 мг/м3Октан-1-ол по изоамиловому спирту (Р)Р5 - 200 мг/м3Спирт изоамиловый по изоамиловому спирту (Р)Р5 - 200 мг/м3Спирт нониловый по изоамиловому спирту (Р)Р5 - 200 мг/м36-Аминогексановая кислота (Р)Р1 - 40 мг/м3Октан в пересчете на гексан (Р)Р150 - 6000 мг/м3Декан в пересчете на гексан (Р)Р150 - 6000 мг/м3Нонан в пересчете на гексан (Р)Р150 - 6000 мг/м3Изопентан в пересчете на пентан (Р)Р150 - 6000 мг/м3ДМДС (Диметилдисульфид) (Р)Р0,35 - 30 мг/м3Синильная кислота (Р)Р0,11 - 33,7 мг/м3Соли синильной кислоты (Р)Р0,11 - 33,7 мг/м3Фтор (Р)Р0,015 - 3,94 мг/м3Перекись водорода (Р)Р0,15 - 6 мг/м3Фурфуриловый спирт (Р)Р0,1 - 10 мг/м3Пропиленоксид (Р)Р0,5 - 20 мг/м3Метилдиэтаноламин (Р)Р2,5 - 100 мг/м3Олефины С8-С10 (по октену) (Р)Р50 - 2000 мг/м31,1,2-трихлорэтан (Р)Р0,5 - 400 мг/м3Дициклопентадиен (Р)Р0,5 - 20 мг/м3Циклогексан (Р)Р40 - 1600 мг/м3Пары нефти (по сольвенту) (Р)Р50 - 2000 мг/м3Малеиновый ангидрид (Р)Р0,5 - 10 мг/м3трет-Бутилметиловый эфир (Р)Р150 - 6000 мг/м3Фосфин (А)А0,005 - 0,05 мг/м3Фосфин (АР)АР0,005 - 2 мг/м3Фосген (Р)Р0,25 - 10 мг/м3Ацетилен (Р)Р150 - 60000 мг/м3МИБК (метил изобутил кетон) (Р)Р10 - 400 мг/м3Оксид диазота (Р)Р10 - 200 мг/м3Предельные углеводороды С2H6 – C7H16 (по гексану) (К) (АР)АР1 - 500 мг/м3Триэтилфосфат (по фосфорной кислоте) (Р)Р0,5 - 20 мг/м3Трибутилфосфат (АР)АР0,005 - 10 мг/м3Диоксановый спирт (Р)Р5 - 200 мг/м3Бромистый водород (Р)Р0,5 - 20 мг/м3Циклогексиламин (Р)Р0,5 - 20 мг/м3TEB триэтилборан (Р)Р17,5 - 700 мг/м3Тетраэтоксисилан (Р)Р10 - 400 мг/м3Трет-Бутанол (Р)Р5 - 200 мг/м3Трифторид бора (по фтороводороду) (Р)Р0,5 - 20 мг/м3Трихлорид бора (по хлороводороду) (Р)Р0,5 - 20 мг/м3Дихлорсилан (по хлороводороду) (Р)Р2,5 - 100 мг/м3Нитрил акриловой кислоты (Р)Р0,0005 - 0,02 мг/м3Моносилан (АР)АР0,01 - 50 мг/м3Азот трехфтористый (Р)Р0,2 - 8 мг/м3Гексафторэтан (Р)Р1500 - 60000 мг/м3Гексафторид вольфрама (Р)Р0,25 - 10 мг/м3Метилфторид (Р)Р1,25 - 50 мг/м3Хлорид кремния(IV) (Р)Р0,5 - 20 мг/м3Оксихлорид фосфора (Р)Р0,025 - 1 мг/м3Фторид кремния(IV) (Р)Р0,5 - 20 мг/м3Хлорид германия(IV) (Р)Р0,5 - 20 мг/м3Трибромид бора (Р)Р1 - 40 мг/м3Бутилхлорид (1-хлорбутан) (Р)Р0,25 - 10 мг/м3Трет-бутилакрилат (Р)Р0,25 - 10 мг/м32-этилгексилакрилат (Р)Р0,25 - 10 мг/м3Диизодецилфталат (Р)Р2,5 - 100 мг/м3Хлорпарафины (Р)Р2,5 - 100 мг/м3Циклопентадиен (Р)Р0,05 - 2 мг/м3Диоксид хлора (Р)Р0,05 - 2 мг/м3Тетракарбонил никеля (Р)Р0,1 - 280 мг/м3Морфолин (Р)Р0,25 - 10 мг/м3
