Применяется для преобразования количества угарного газа CO в величину электрического сигнала, пропорциональную массовой концентрации контролируемого оксида углерода в воздухе рабочей зоны и открытого пространства парковок, подземных паркингов, котельных и других объектов, где возможно отравление токсичным газом.

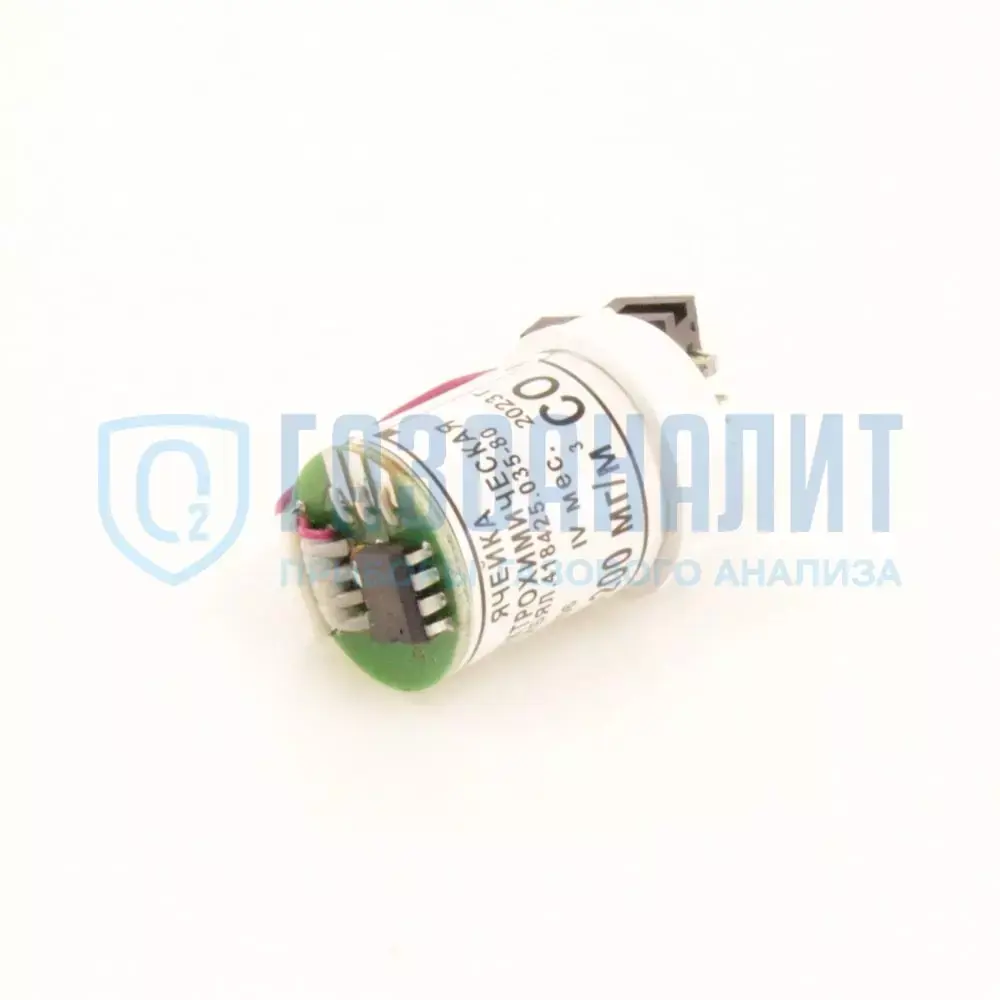

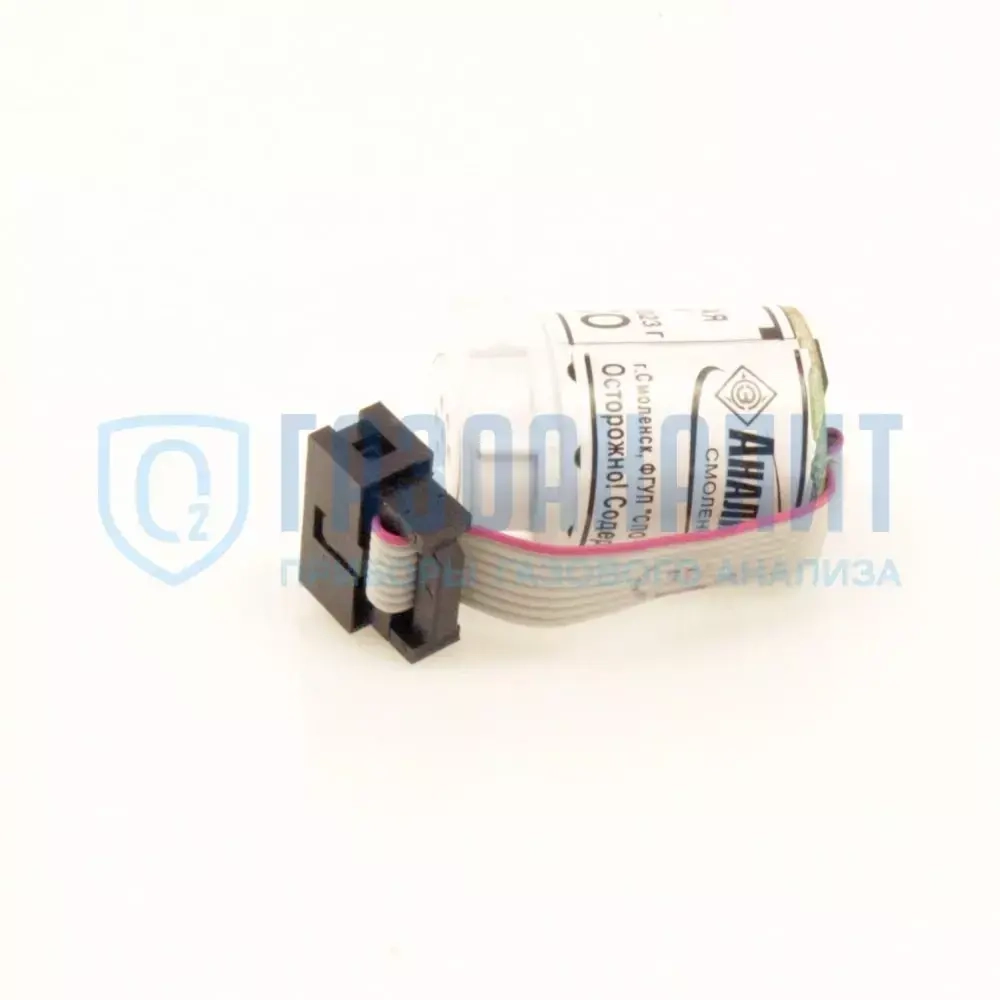

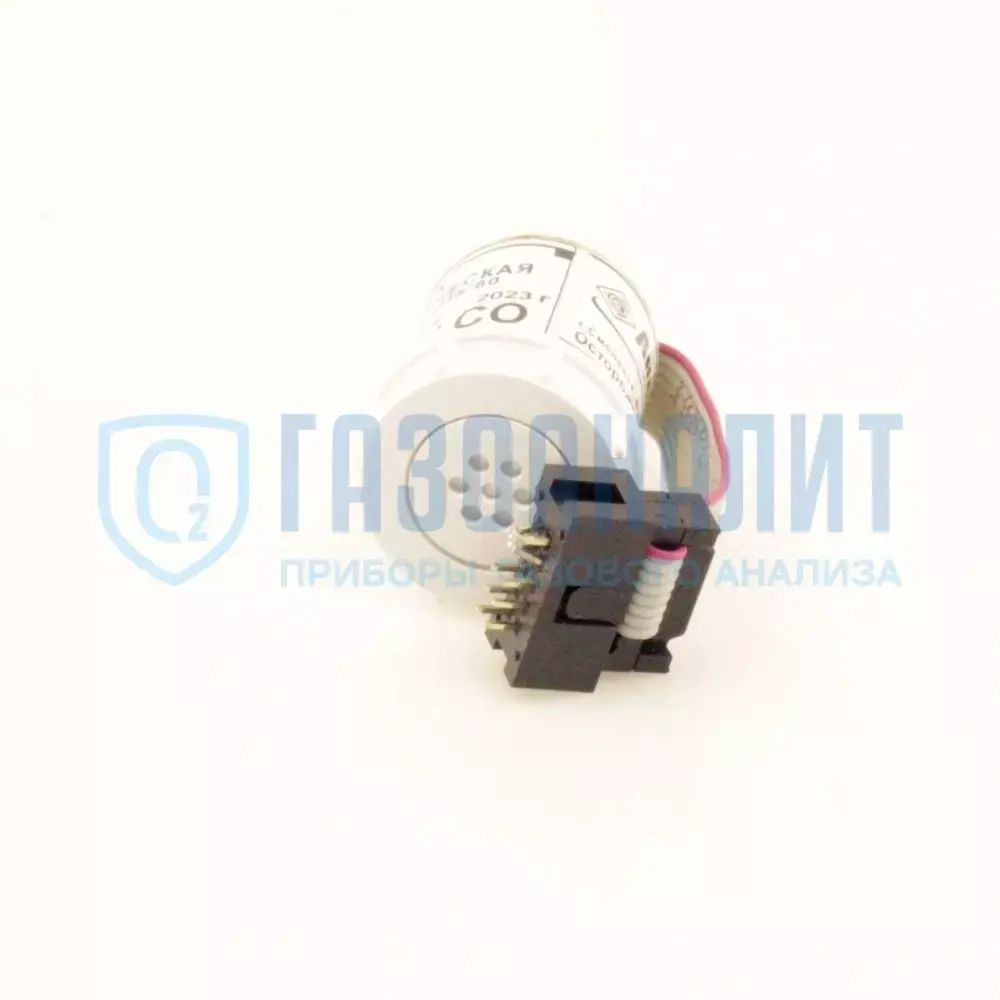

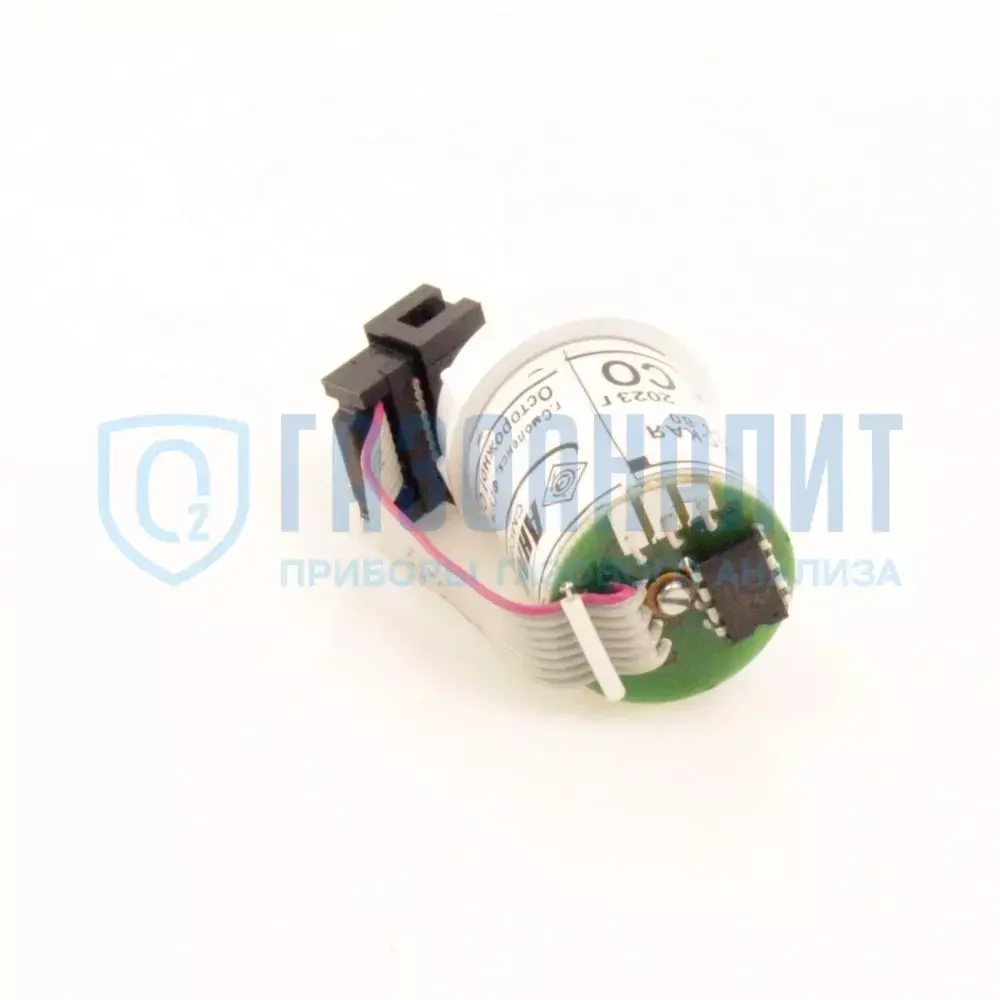

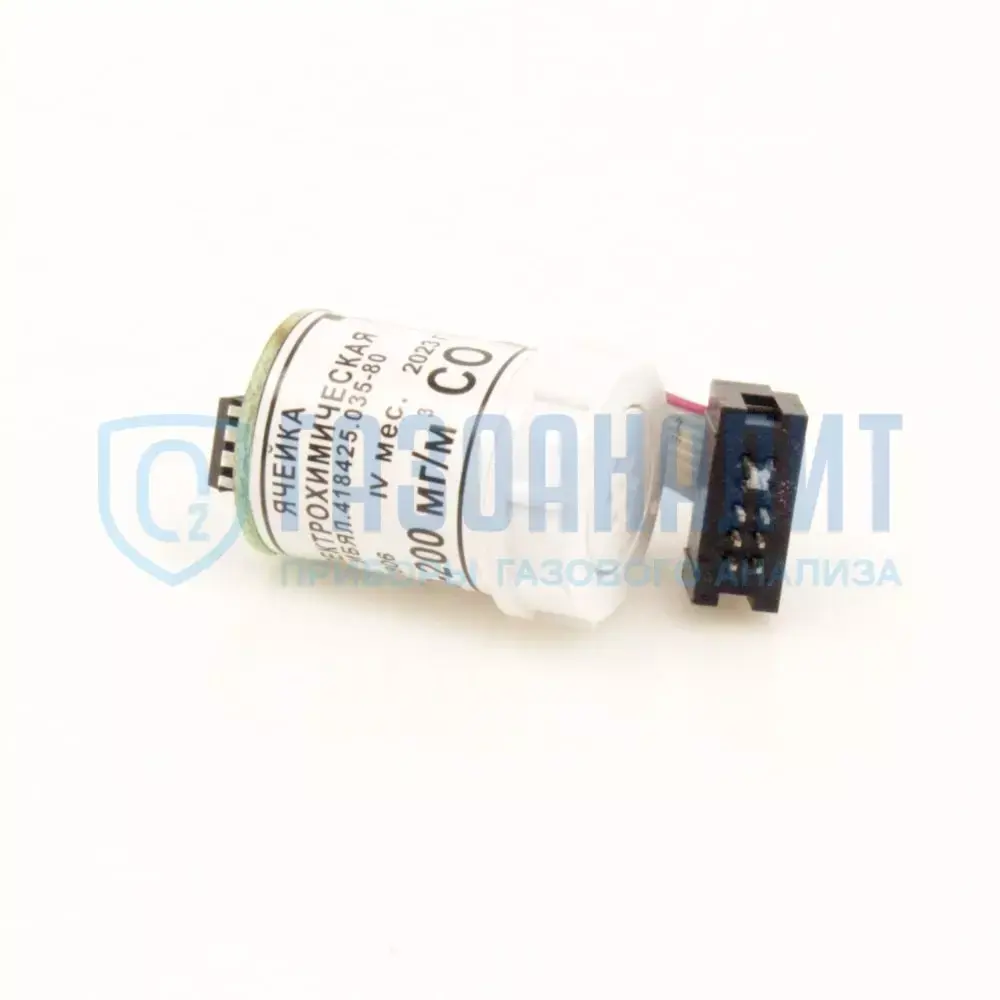

Электрохимическая ячейка (ЭХЯ) ИБЯЛ.305.649.035-52 (ИБЯЛ.418.425.035-80) является первичным измерительным элементом электрохимического датчика (ЭХД), входящего в состав стационарных сигнализаторов оксида углерода СТГ-3-CO (ИБЯЛ.413411.051) и СТГ-3-И-CO (ИБЯЛ.413411.051-20) (адресное исполнение) и датчиков-газоанализаторов ДАХ-М (выпуск с 1.08.10 г. выпуска) с диапазоном измерения 0 - 200 мг/м3.
Данный сенсор имеет децимальное обозначение - ИБЯЛ.305649.035-52, также используется наименованиеИБЯЛ.418425.035-80. Оба обозначения обозначают один и тот же датчик.
Область применения
Электрохимическая ячейка требуется для замены вышедшего из строя газочувствительного сенсора в следующих случаях:
- при корректировке нулевых показаний прерывисто загорается жёлтая световая сигнализация «ОТКАЗ» - обрыв (перегорание) чувствительного элемента (ЧЭ) ЭХЯ;
- при корректировке чувствительности прерывисто выдаётся световая индикация «ОТКАЗ» - низкая чувствительность ЭХД в результате отравления рабочего чувствительного элемента соединениями серы, хлора и т.д.;
- газосигнализаторы СТГ-3-CO и СТГ-3-И-CO не соответствуют функции преобразования;
- постоянное световое оповещение жёлтого цвета «ОТКАЗ» - неисправность измерительной схемы или выход из строя сенсора;
- при механических повреждениях, влияющих на работоспособность ЭХЯ, выявленных при ремонте прибора и внешнем осмотре.
После замены электрохимической ячейки необходимо совершить ряд действий:
- включить прибор, прогреть;
- провести градуировку по поверочной газовой смеси;
- провести очередную поверку газосигнализаторов.
Состав ячейки:
В состав входит:
- рабочий чувствительный элемент (электрод) (РЧЭ);
- сравнительный чувствительный элемент (СЧЭ);
- мембрана;
- прижимная гайка;
- газовая камера;
- камера с электролитом;
- кольца - 2 шт.;
- фитиль;
- калиброванное входное отверстие;
- прокладки;
- выводные контакты.
Конструктивно сенсор находится на нижней стенке газоанализатора.
Принцип действия
Принцип работы сенсора основывается на методе электрохимического измерения, в котором при попадании анализируемого оксида углерода через пористую мембрану на поверхность РЧЭ происходит окисление CO с выделением свободных электронов.
Газочувствительный датчик вырабатывает токовый сигнал, пропорциональный токсичному газу (угарному газу) в воздухе контролируемого пространства. Полученный сигнал передаётся на плату первичного преобразователя (ПП), которая имеет FLASH-память, содержащую данные о температурных изменениях фонового сигнала и чувствительности ячейки. Проходя через измерительную плату, сигнал преобразуется в напряжение, нормируется и происходит оцифровка. Микроконтроллер вносит поправки в сигнал на температуру измеряемой газовоздушной среды, считанной из памяти ПП и вырабатывает выходной сигнал при превышении концентрацией установленных порогов.
