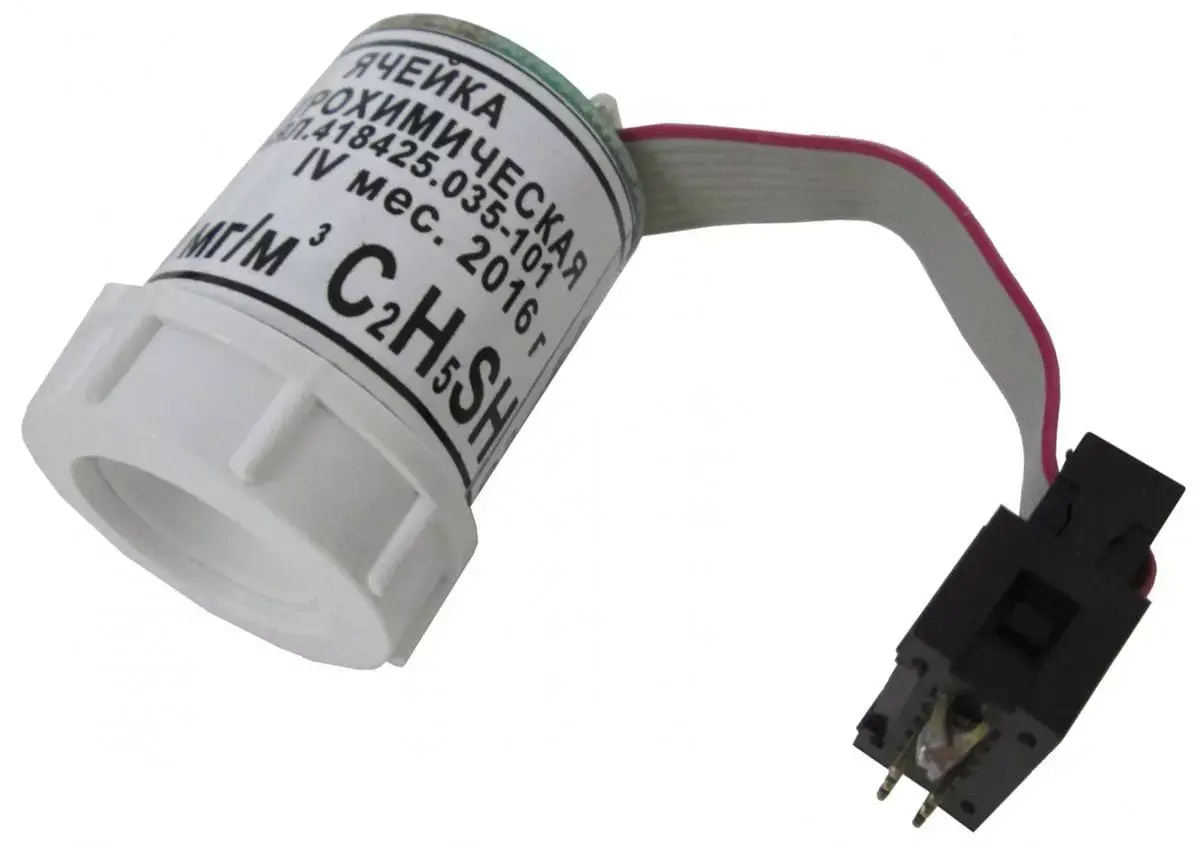

Ячейка электрохимическая на этантиол C2H5SH в упаковке ИБЯЛ.305649.035-79 (ИБЯЛ.418425.035-101) для АНКАТ-7670

Ячейка предназначена для преобразования величины концентрации этантиола C₂H₅SH в величину токового сигнала, пропорциональную содержанию горючего взрывоопасного газа в воздухе рабочих зон и объектов с потенциально взрывоопасной средой.
Данная электрохимическая ячейка (ЭХЯ) является первичным измерительным элементом блока датчика (БД), входящего в состав газоанализатора измерения уровня одоризации АНКАТ-7670 (выпуск с 12.2010г. (разъём ЭХЯ IDC-10F)).

Область применения

Ячейка электрохимическая необходима для замены исчерпавшей свой ресурс ЭХЯ в следующем случае:
- на индикаторе блока питания и сигнализации (БПС) выводится сообщение «отказ ЭХЯ» и слышен прерывистый звуковой сигнал.

Состав ячейки

В состав ячейки входит:
- рабочий электрод;
- сравнительный электрод;
- вспомогательный электрод.
Конструктивно ЭХЯ находится в теплоизолированном корпусе блока датчика БПС.

Принцип действия

В основу принципа работы ЭХЯ на этантиол положен метод электрохимического измерения, в котором при попадании горючего газа (C₂H₅SH) через пористую мембрану происходит эффект окисления детектируемого газа на катализаторе рабочего электрода с выделением свободных электронов.
ЭХЯ вырабатывает токовый сигнал, пропорциональный массовой концентрации этантиола C₂H₅SH в газовой смеси. Сигнал с рабочего (измерительного) электрода усиливается, нормируется и оцифровывается, поступая на плату управления.
