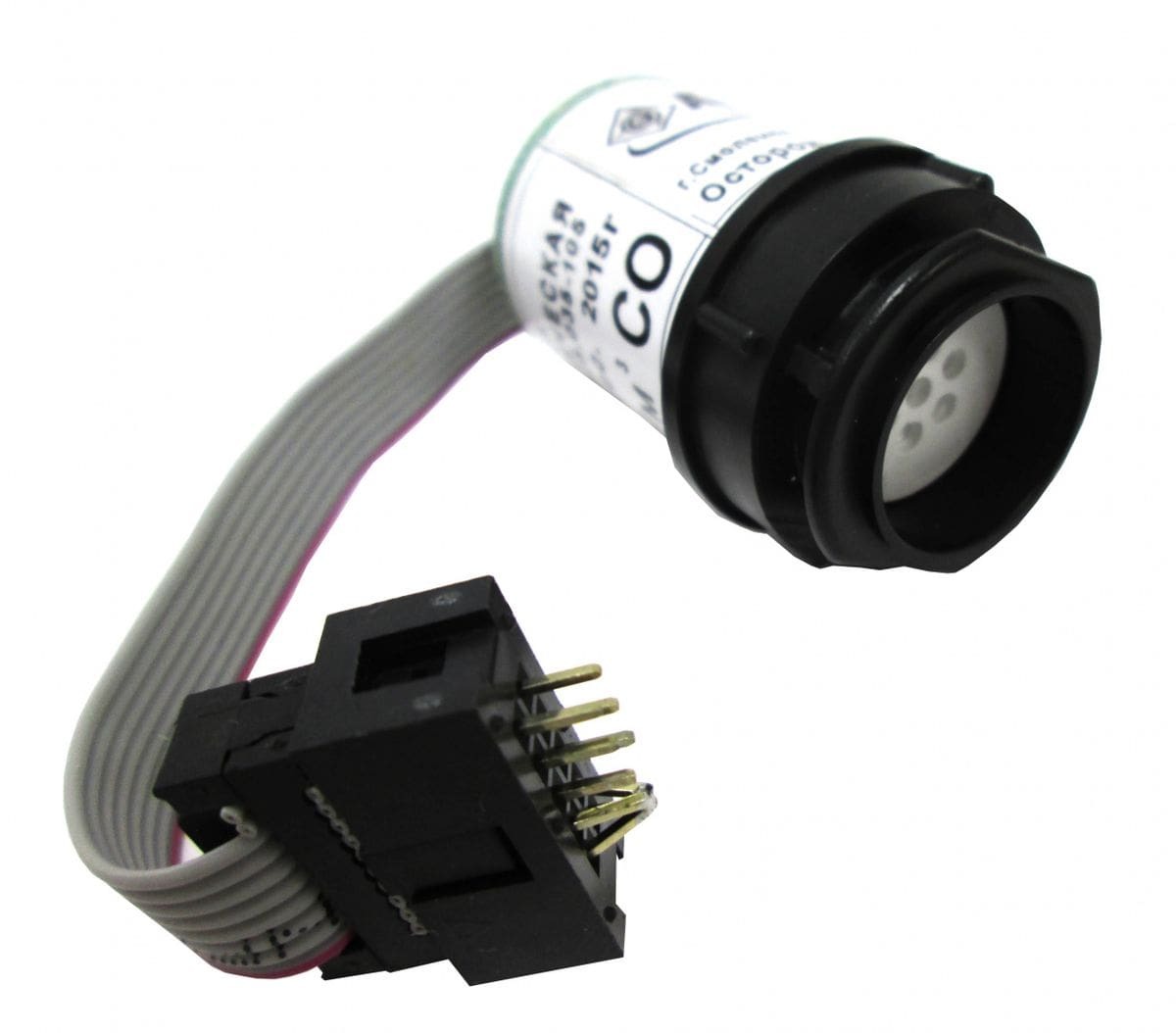

Ячейка электрохимическая ИБЯЛ.305649.035-83 на оксид углерода CO в упаковке (ИБЯЛ.418425.035-105) для СОУ-1, СТГ-1 (в чёрном корпусе)

Применяется для конвертации величины массовой концентрации угарного газа CO (в мг/м³) в величину токового сигнала, пропорциональную наличию данного контролируемого токсичного газа в воздухе рабочей зоны.

Данный сенсор является трёхэлектродным и представляет собой чувствительный элемент (ЧЭ) электрохимического датчика (ЭХД), входящего в состав сигнализатора оксида углерода СОУ-1 (новый) (в чёрном корпусе), а также блока контроля и сигнализации (БКС) сигнализатора СТГ-1 (в чёрном корпусе).

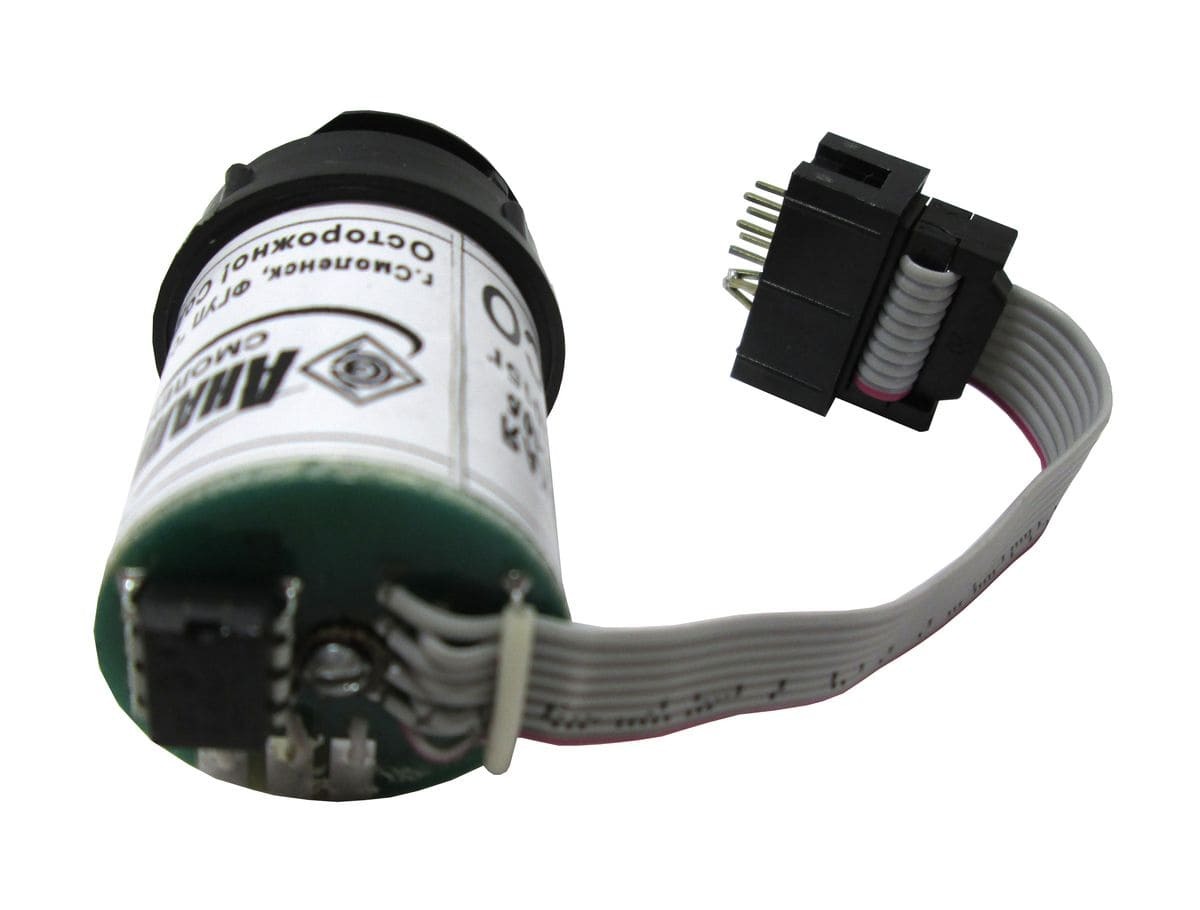

Выпуск электрохимических ячеек на окись углерода CO ИБЯЛ305649.035-83 (ИБЯЛ418425.035-105) для сигнализаторов СОУ-1 и СТГ-1 (в черном корпусе) начат с 08.2011 года (плата с микросхемой), а до этого времени выпускались сенсоры для старых (в сером корпусе) сигнализаторов СОУ-1 и СТГ-1 - ИБЯЛ.305649.035-40 (ИБЯЛ.418425.035-40).

Электрохимическая ячейка в упаковке имеет 2 чертёжный номера (в упаковке и без):
- ИБЯЛ.305649.035-83;
- ИБЯЛ.418425.035-105.

Состав ячейки:

В состав ячейки входит:
- рабочий электрод;
- сравнительный электрод;
- вспомогательный электрод;
- газовая камера;
- камера с электролитом;
- диафрагма;
- мембрана;
- калиброванное входное отверстие;
- выводные контакты.

Область применения:

Электрохимическая ячейка (ЭХЯ) необходима для замены выработавшего свой ресурс газочувствительного сенсора в следующих случаях:
1) на СОУ-1:
- при корректировке чувствительности и нулевых показаний - прерывисто светится сигнализация жёлтого цвета «ОТКАЗ»;
- сигнализатор оксида углерода не соответствует функции преобразования;
- постоянно светится сигнализация жёлтого цвета «ОТКАЗ»;
2) на СТГ-1:
- при корректировке чувствительности и нулевых показаний по каналу угарного газа - прерывисто светится жёлтая световая сигнализация «ОТКАЗ» на блоке БКС;
- сигнализатор оксида углерода и горючих газов не соответствует функции преобразования;
- постоянно светится жёлтая световая сигнализация «ОТКАЗ» на блоке БКС.

После замены ЭХЯ необходимо:
- включить сигнализатор, прогреть;
- провести градуировку по ГСО-ПГС состава CO-воздух;
- провести поверку сигнализатора согласно ИБЯЛ.413534.011 МП.
