ТКС-10 сенсор на углеводородные газы термокаталитический

Используется для преобразования массовой концентрации углеводородных газов (метан, пропан, бутан и их смеси) в величину выходного сигнала постоянного тока, пропорциональную массовому содержанию контролируемого горючего газа в исследуемом воздухе рабочей зоны.

Сенсор (датчик) ТКС-10 является главным измерительным элементом, который применяться в тех газоанализаторах (сигнализаторах, анализаторах), например, в газоанализаторах ЭССА, в конструкции которых размещён защитный элемент датчика по ГОСТ 24032-80 и которые имеют электробезопасность цепи питания по ГОСТ 22782.5-78.

Область применения:

Сенсор требуется при замене отработавшего свой ресурс сенсора на углеводородные газы в применяемом газоаналитическом приборе.
Данные термокаталитические сенсоры относятся к однофункциональному невосстанавливаемому типу изделий.

Принцип действия:

В основе работы датчика лежит принцип термохимической реакции, основанный на беспламенном сжигании метана на измерительном (рабочем) чувствительном элементе (ЧЭ) сенсора на углеводородные газы, с применением мостового метода измерения.
Термокаталитический газочувствительный датчик вырабатывает токовый сигнал, пропорциональный концентрации горючего газа в измеряемой воздушной среде.

Сенсоры не подлежат сертификации, не являются средством измерения, т.к. они представляют собой запасные части и не внесены в Госреестр средств измерений.

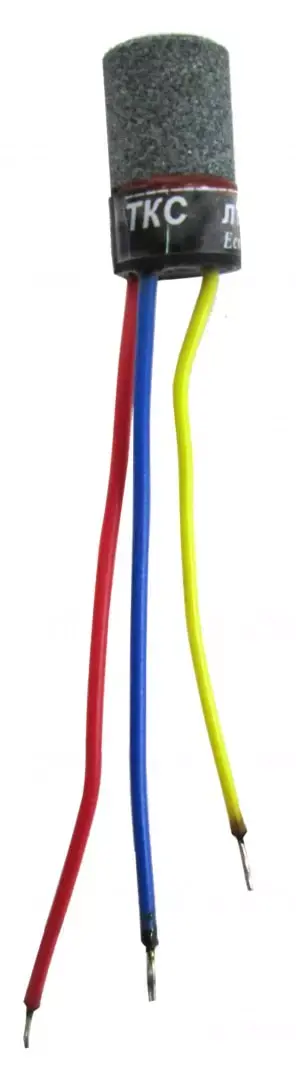

Общий вид и электрическая схема сенсора

Цвета выводов:

R - красный (вывод измерительного чувствительного элемента (ИЧЭ));

B - синий (вывод компенсационного чувствительного элемента (КЧЭ));

Y - жёлтый (общий вывод)

Включение сенсора в мостовую измерительную схему (рекоменьдуемое)

Чертёж средств взрывозащиты термокаталитического сенсора
