ТКС-1 сенсор на углеводородные газы термокаталитический

Применяется для преобразования величины массовой концентрации углеводородных взрывоопасных газов (метан, пропан, бутан и их смеси) в величину сигнала постоянного тока, пропорциональную объёмной доле контролируемого горючего газа в газовоздушном пространстве.

Датчик является главным измерительным элементом в тех газоанализаторах (сигнализаторах, индикаторах), в конструкции которых имеется защитный элемент сенсора по ГОСТ 24032-80 и цепи питания которых искробезопасны по ГОСТ 22782.5-78.

Область применения:

Сенсор ТКС-1 необходим при замене отработавшего свой ресурс термокаталитического сенсора, применяемого в газоаналитических приборах (например, в газоанализаторе Сигнал-4).
Данные датчики относятся к однофункциональному невосстанавливаемому типу изделий.

Принцип действия:

В основе работы сенсора лежит принцип термохимического измерения, который основан на беспламенном сжигании метана на измерительном (рабочем) чувствительном элементе (ЧЭ) датчика, с применением мостового метода измерения.
Газочувствительный сенсор вырабатывает электрический параметр (выходной сигнал), пропорциональный массовому содержанию горючего газа в воздухе рабочей зоны.

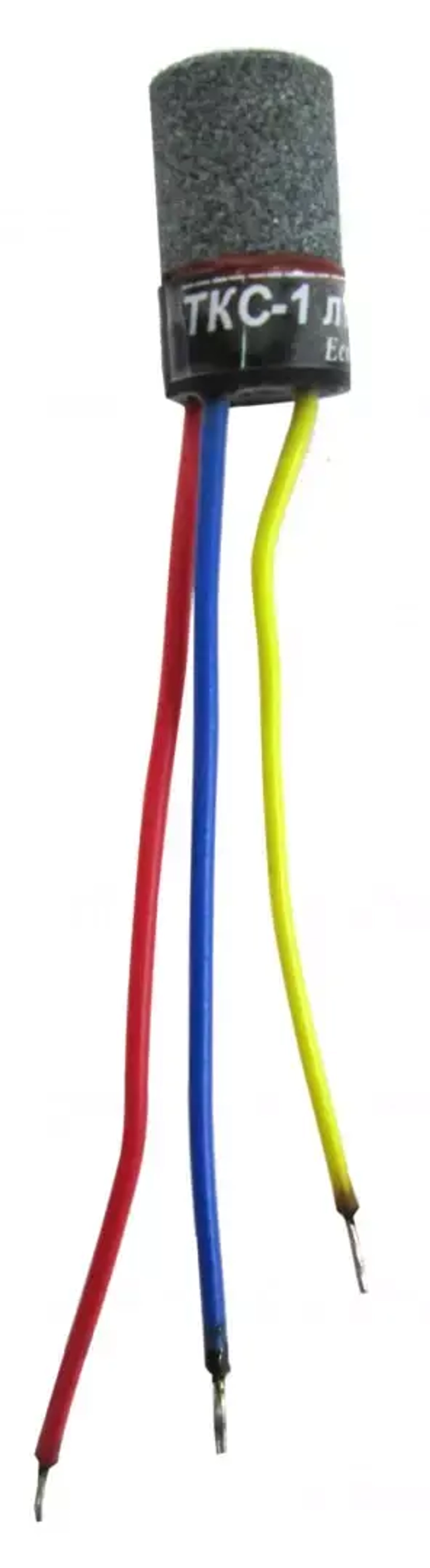

Общий вид и электрическая схема сенсора

Цвета выводов:

R - красный (вывод измерительного чувствительного элемента (ИЧЭ));

B - синий (вывод компенсационного чувствительного элемента (КЧЭ));

Y - жёлтый (общий вывод)

Включение сенсора в мостовую измерительную схему (рекомендуемое)

Чертёж средств взрывозащиты термокаталитического сенсора
