Серийно производимый полупроводниковый датчик TGS831 применяется для обнаружения и измерения содержания хлорфторуглеродов (CFCs) в анализируемом воздухе.
Датчик TGS831 является измерительной частью течеискателей хладагента (R-22, R-21).

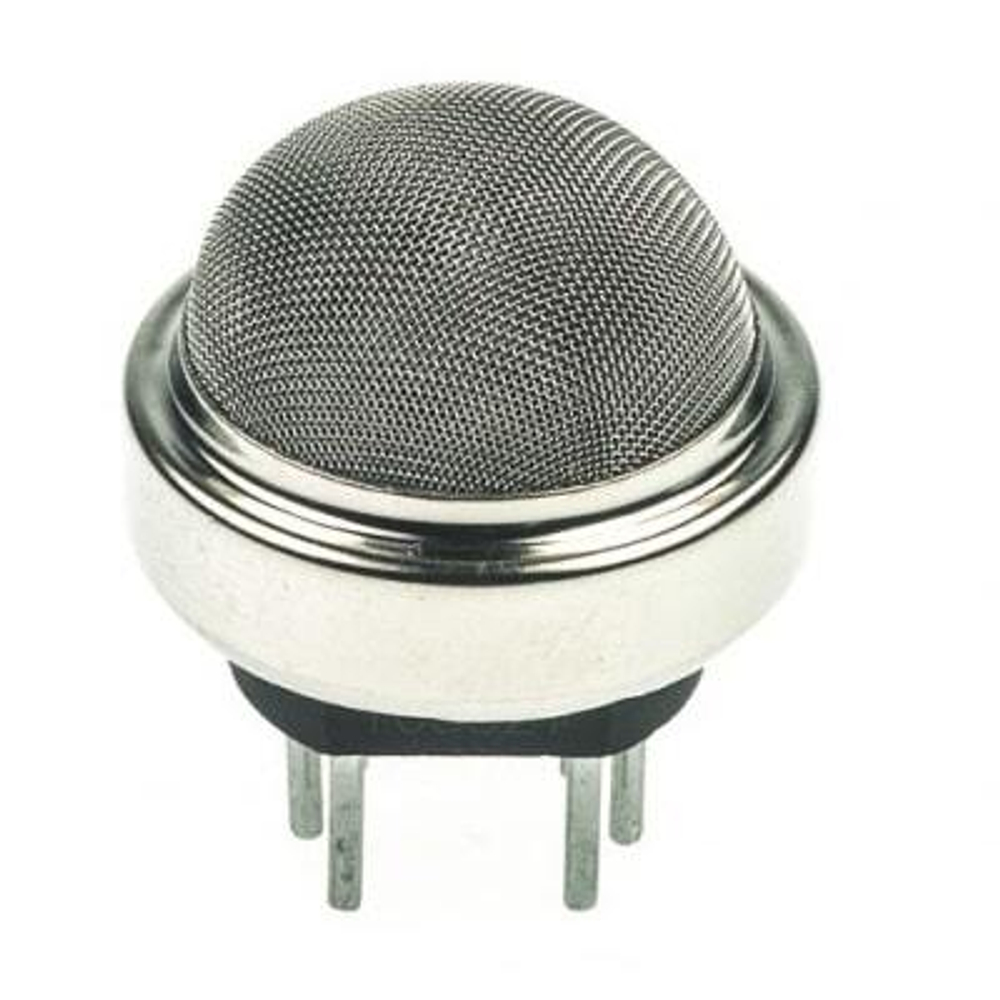

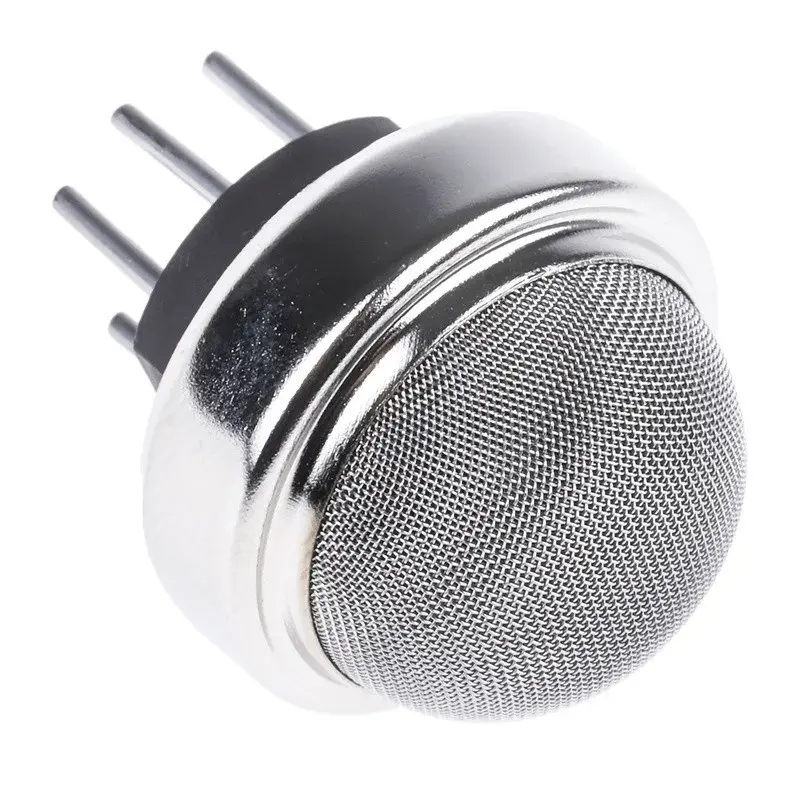

Конструкция датчика имеет округлую форму, состоит из чувствительного элемента, нагревательного элемента в керамической трубке, пламегасителя, основания и 4 выводящих контактов для подключения.
Основной рабочей частью датчика является чувствительный элемент, изготовленный из оксида олова (SnO2). Оксид олова обладает полупроводниковыми свойствами, и его сопротивление изменяется при контакте с фреонами. Это изменение сопротивления измеряется и анализируется электронной платой датчика.
Внутри керамической трубки размещён нагревательный элемент, который поддерживает необходимую температуру чувствительного элемента для его оптимальной работы. Подогрев позволяет ускорить химические реакции между оксидом олова и фреоном, увеличивая чувствительность датчика.
Пламегаситель представляет собой двойную решетку из нержавеющей стали на входе газа в датчик. Предназначен для предотвращения возможного воспламенения газов, препятствует проникновению открытого пламени внутрь датчика, но пропускает детектируемые газы.
Основание датчика выполнено из керамики, обладающей хорошими изоляционными свойствами и стойкостью к термическим воздействиям.
К преимуществам данного датчика можно отнести высокую чувствительность к измеряемым веществам, быстрое реагирование, быстрое восстановление, использование в простых электроцепях постоянного тока, низкое энергопотребление.
