Серийно производимый полупроводниковый датчик TGS822 разработан для измерения содержания паров органических растворителей (толуола, ксилола и прочих летучих соединений) в исследуемом воздухе.
Измерительный элемент TGS822 применяется в сигнализаторах утечки газа, очистителях воздуха, газоанализаторах, установленных в химчистках и на предприятиях по производству изделий органической химии (лаков, красок, клея, химикатов, пластмасс и др.).

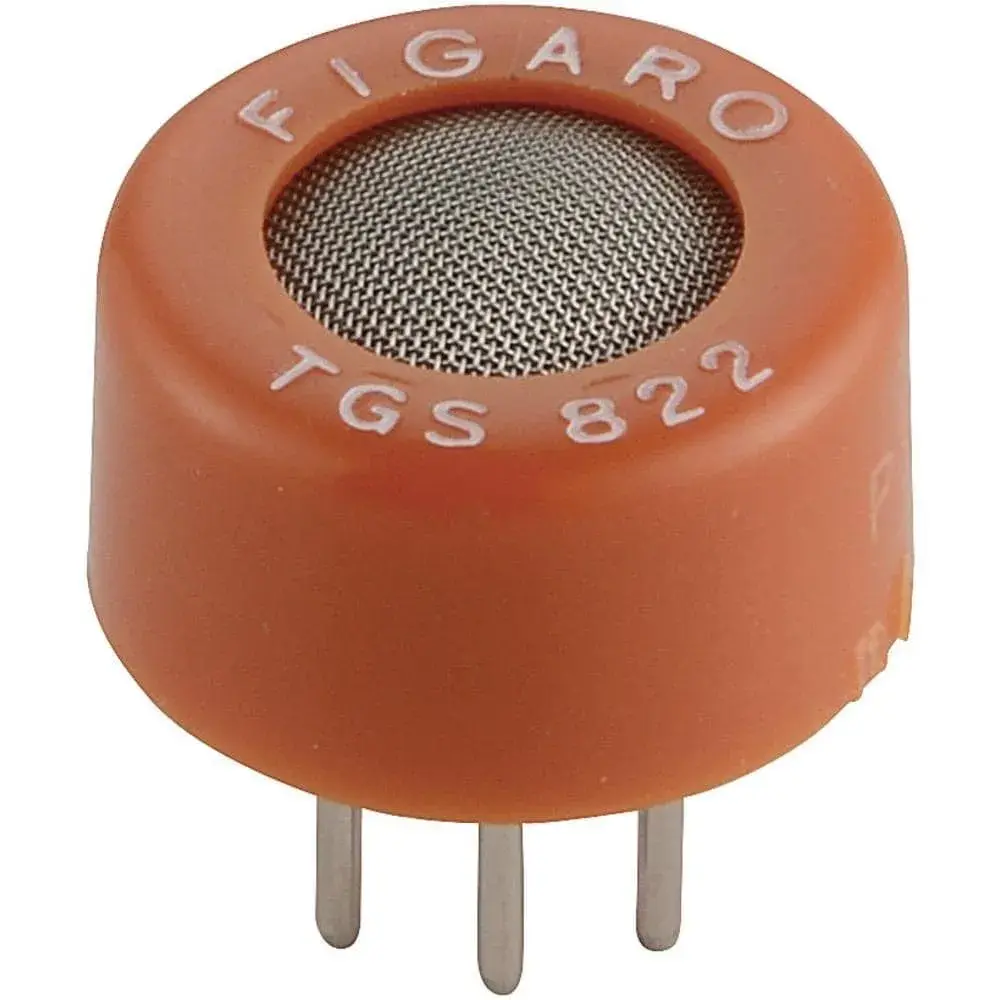

Датчик TGS822 выполнен в виде «таблетки». Состоит из чувствительного элемента, керамической трубки с нагревательным элементом, пламегасителя, основания и крышки.
Чувствительный элемент изготовлен из оксида олова, нанесённого в виде плёнки на керамическую трубку с нагревательным элементом.
Нагревательный элемент поддерживает рабочую температуру чувствительного элемента. Поддержание рабочей температуры необходимо для достижения высокой чувствительности и быстродействия датчика.
Пламегаситель представляет собой защитный элемент, препятствующий проникновению открытого пламени к чувствительному элементу, тем самым защищая его от повреждения.

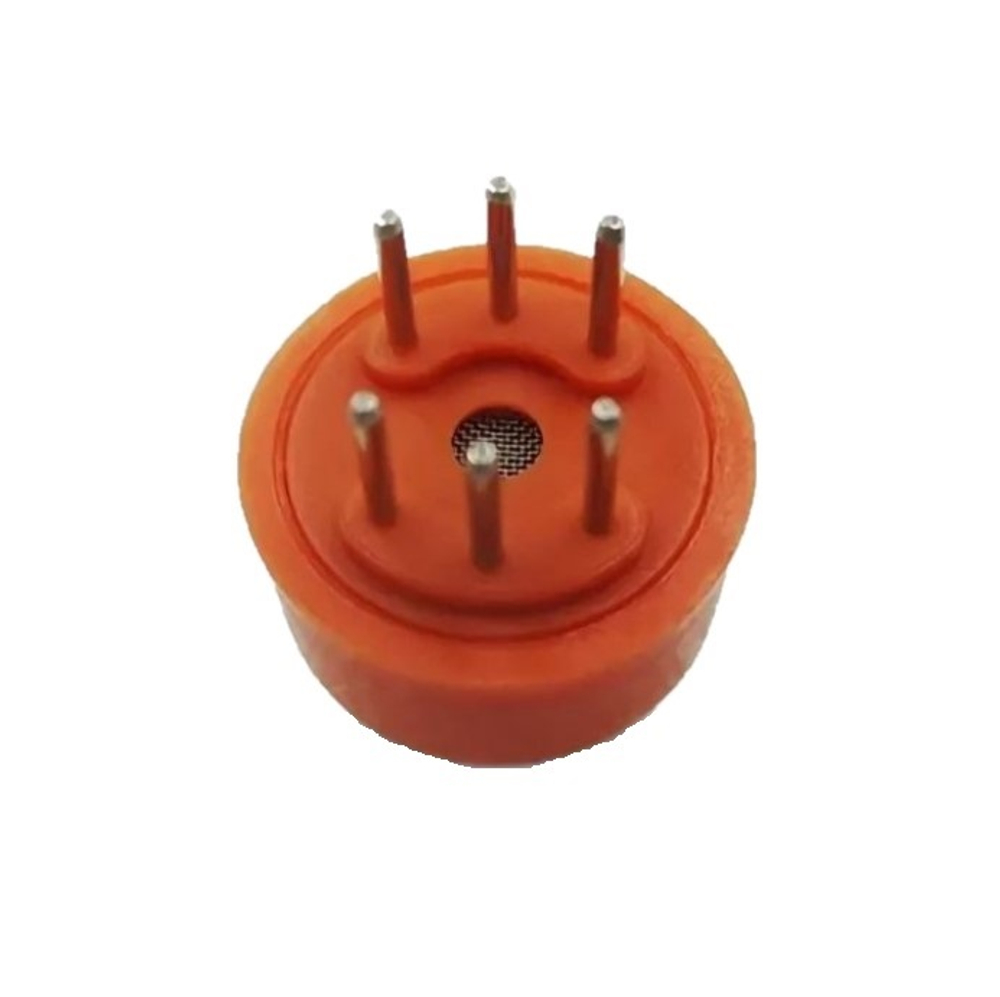

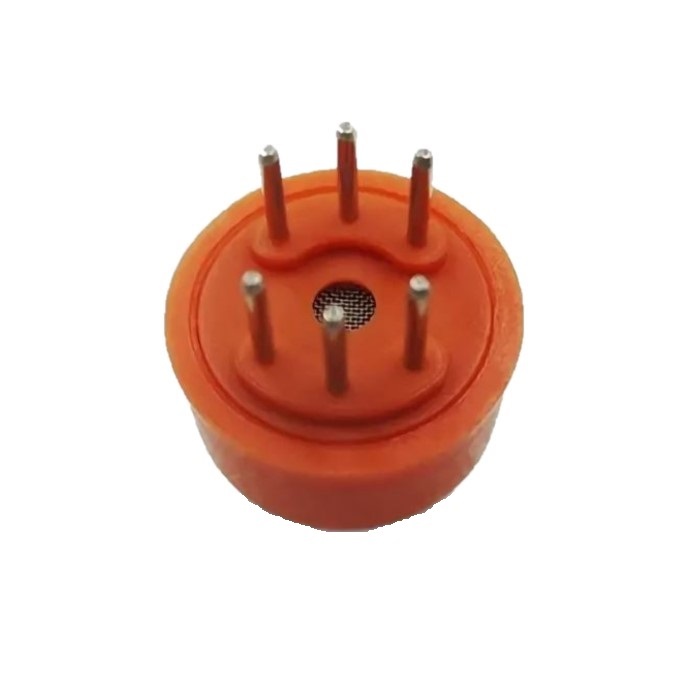

Основание датчика выполнено из термостойкого полимерного материала - нейлона-66. Служит для крепления «внутренностей» датчика и обеспечивает электрическое соединение с внешней цепью.
Термостойкая крышка защищает внутренние компоненты датчика от воздействия внешних факторов, таких как пыль, влага и механические повреждения, при этом не ограничивает доступ воздуха к чувствительному элементу.
