Одноканальный (на 1 газ) газоанализатор может быть укомплектован одним из цифровых выходов: HART (включая версию HART-7) или MODBUS RS-485, а также аналоговым унифицированным выходом постоянного тока 4-20 мА или программным обеспечением S3 системы EQP.
Коммуникационный порт HART в газоанализаторе применяется для подключения к газоанализатору ручного полевого коммуникатора HART или USB-HART модема (поставляются по отдельному заказу).
Прибор имеет возможность избирательно измерять содержание концентраций до четырёх типов горючих газов: метана, пропана, н-бутана, этилена, а также других углеводородных соединений.
Аналогичным газоанализатором ТГА - является PIRECL (Det-tronics).

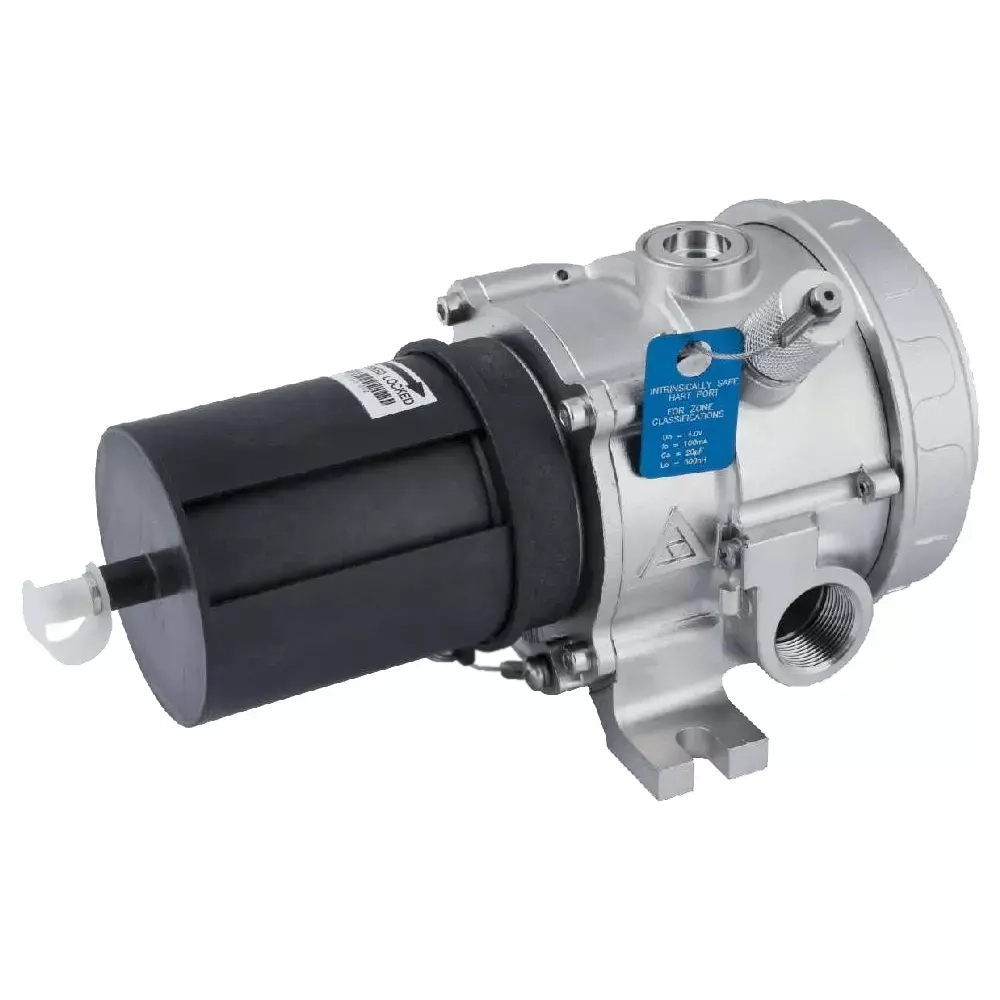

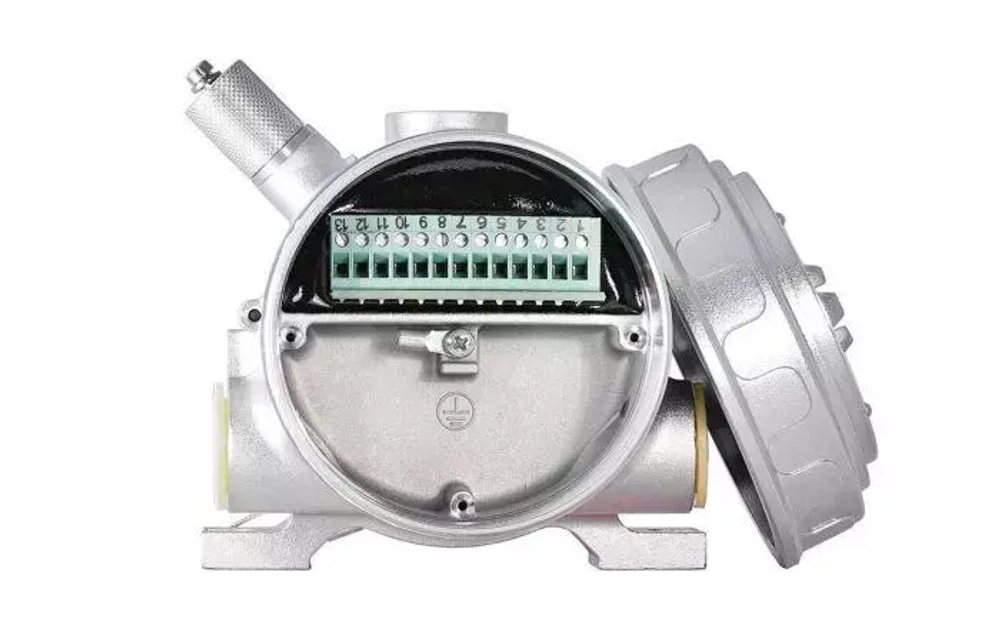

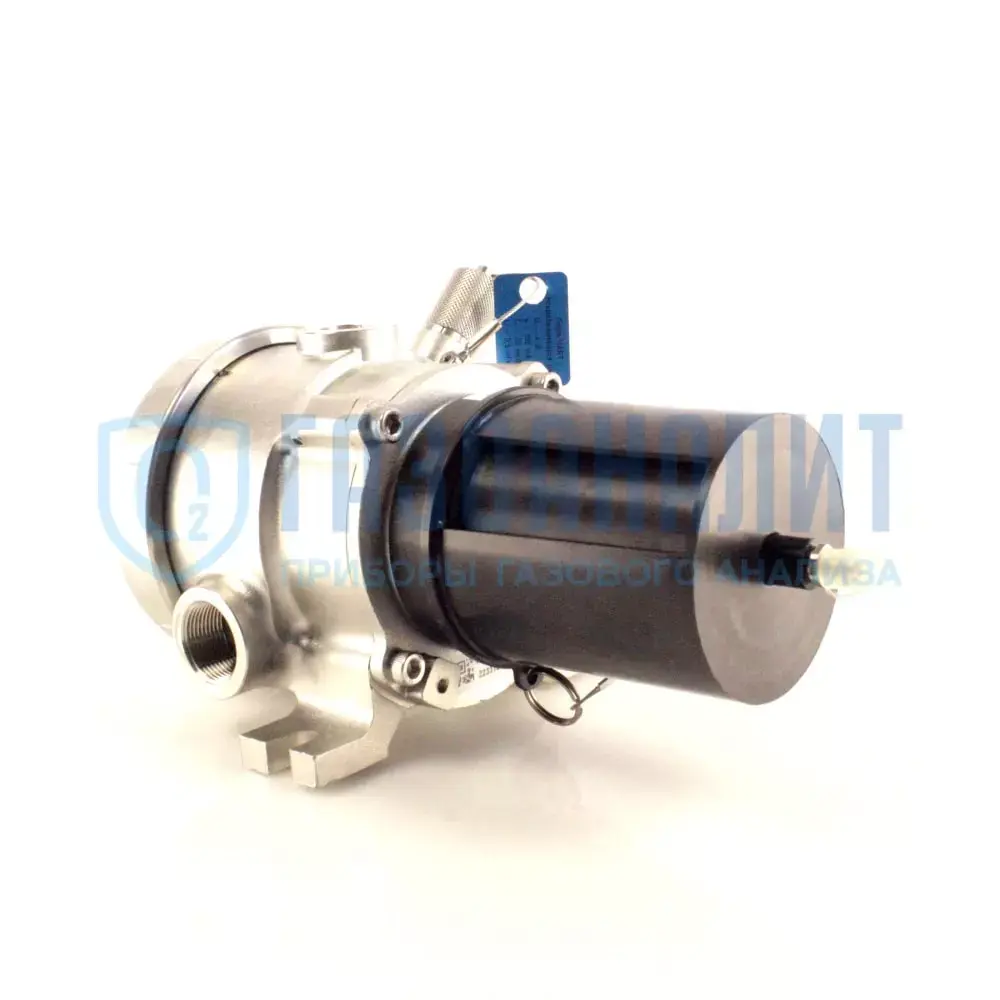

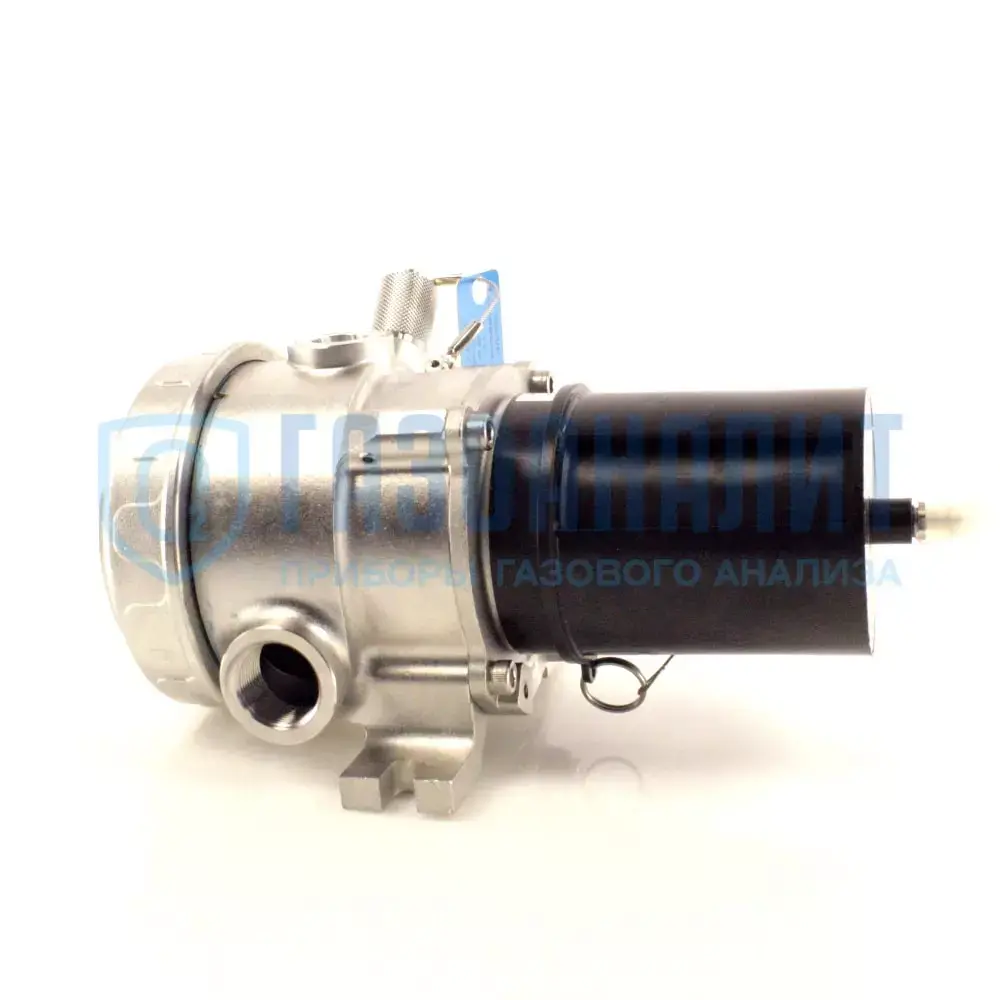

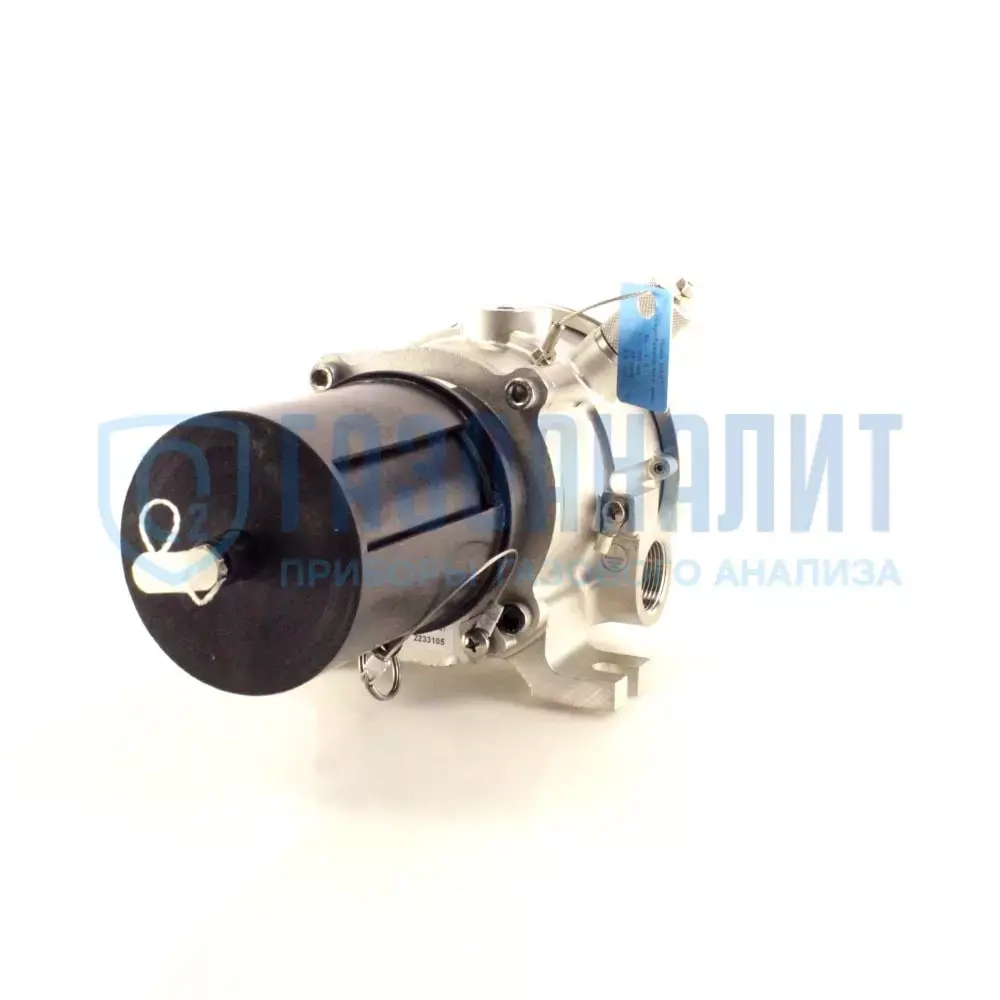

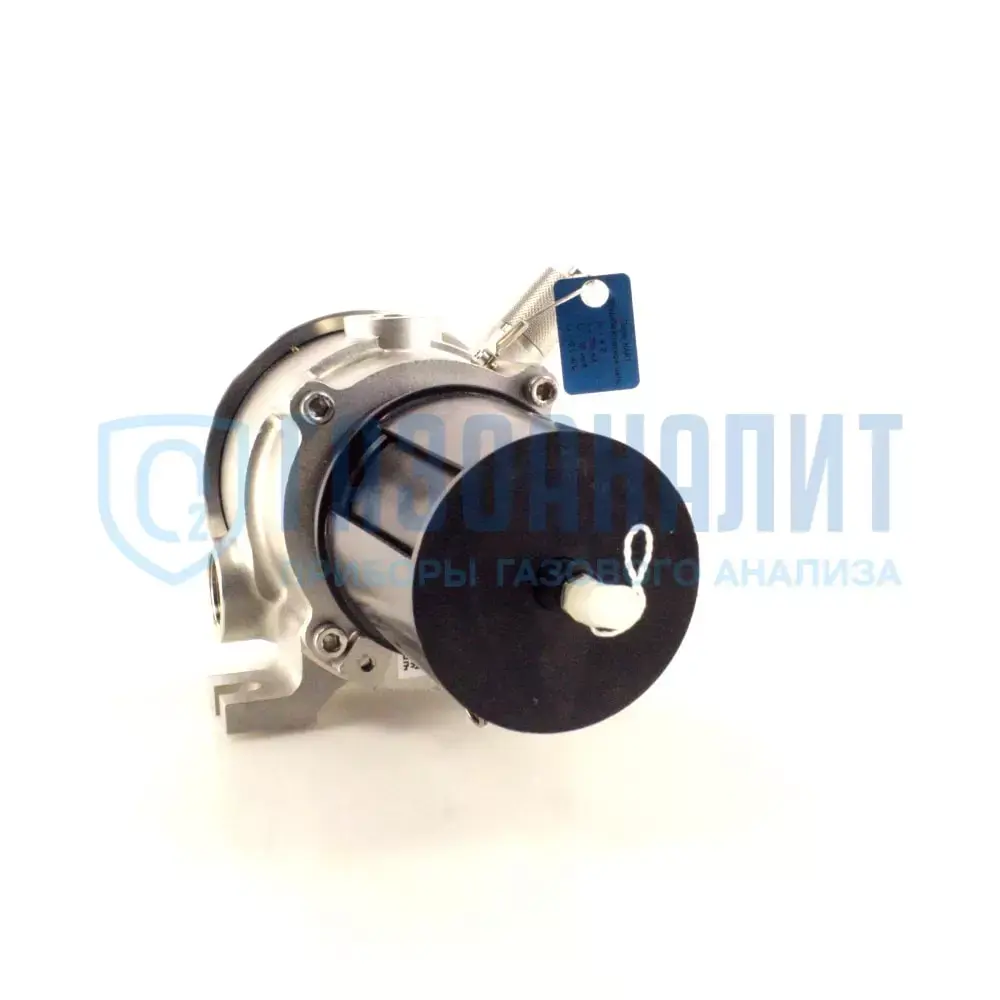

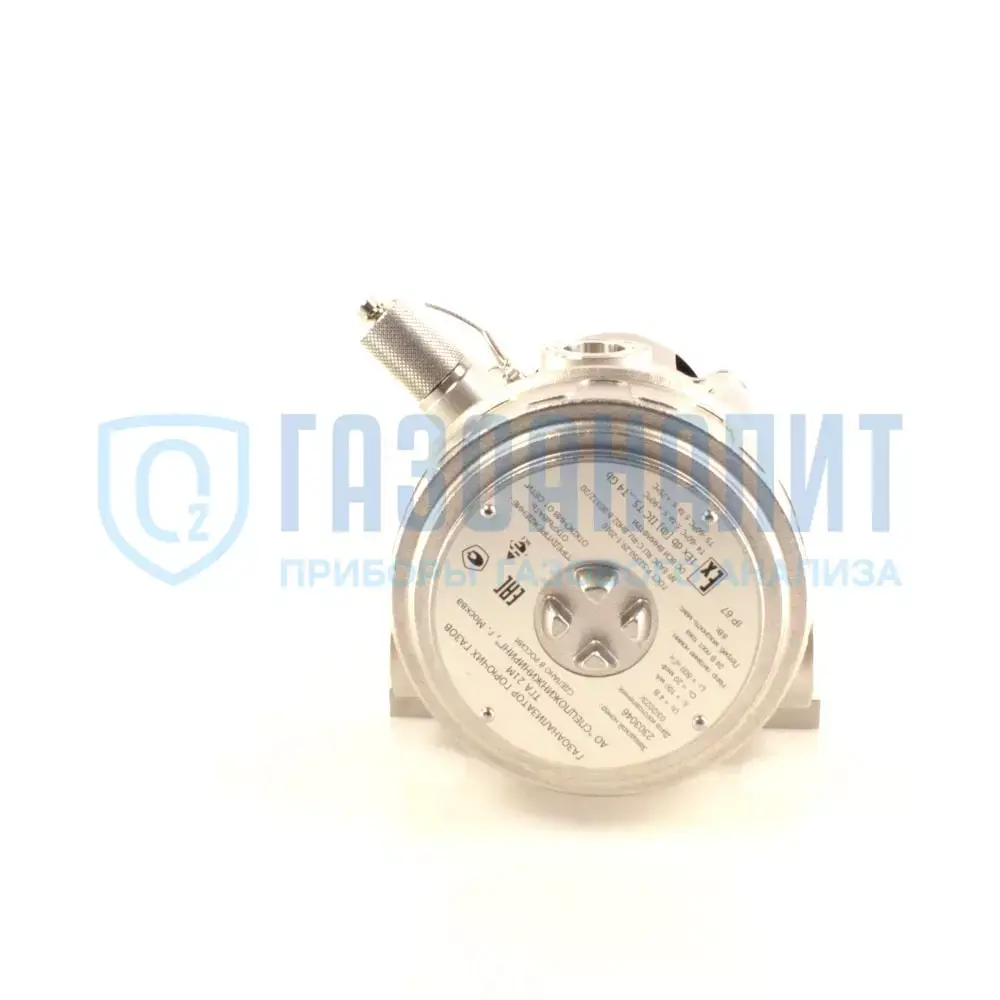

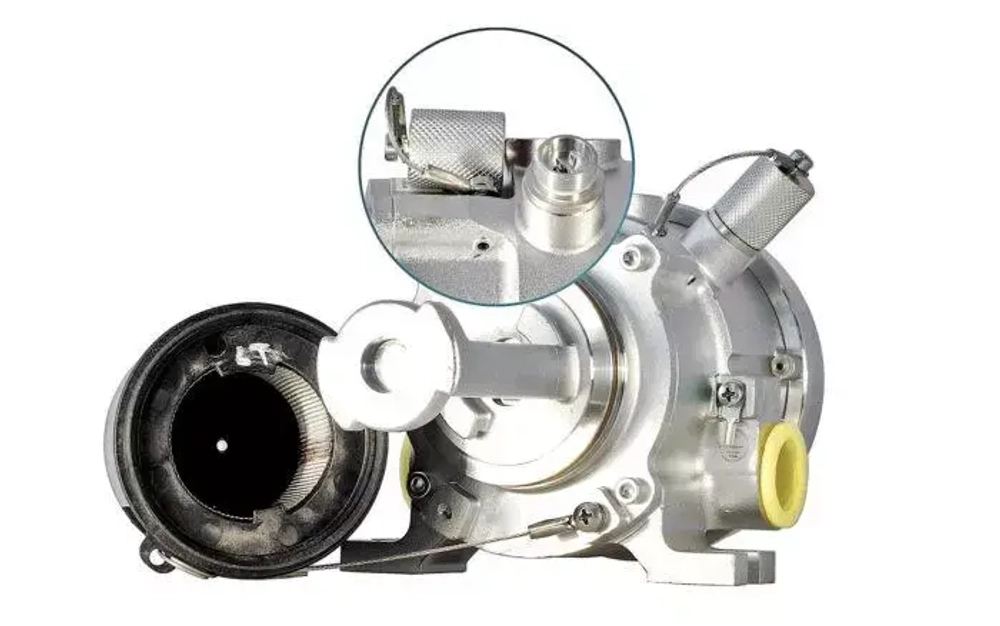

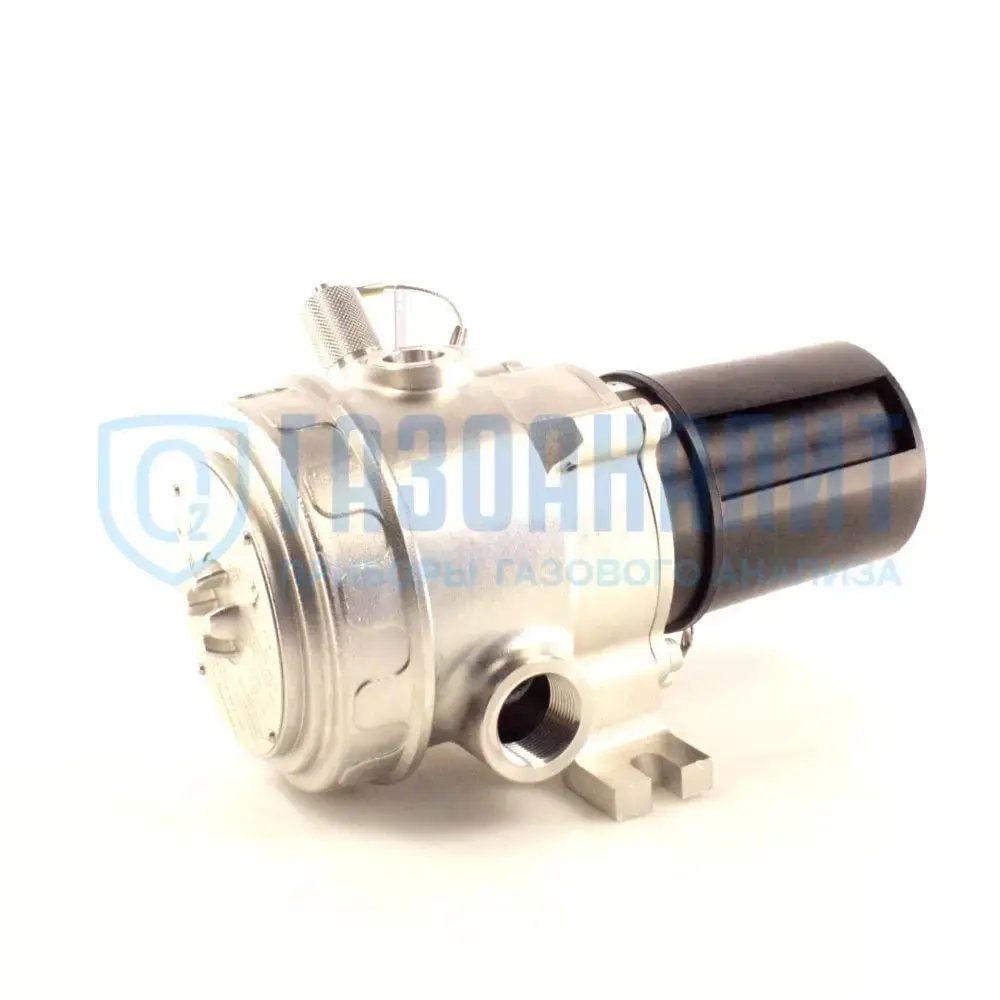

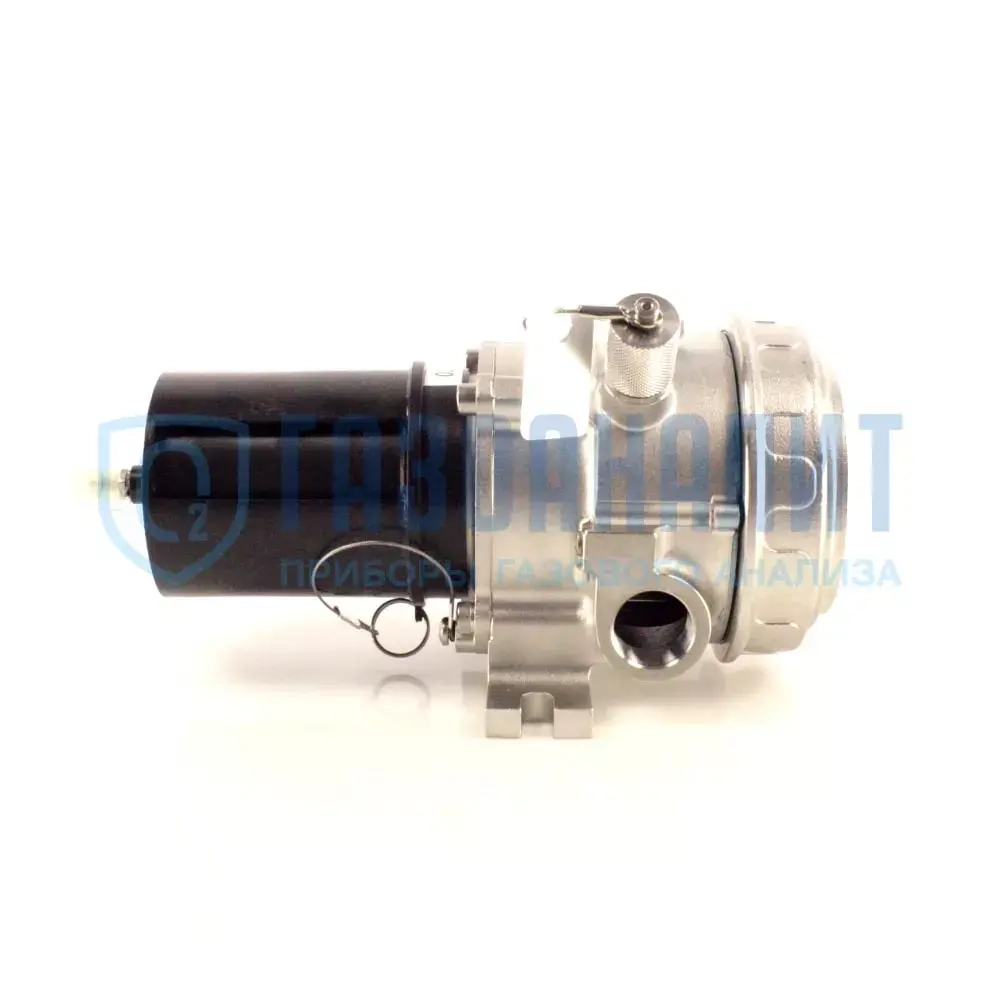

Конструктивно изделие выполнено в моноблочном взрывозащищённом корпусе из нержавеющей стали с двумя отверстиями под кабельные вводы с резьбой М25х1,5 под кабельные вводы и встроенным светодиодом.
Данный газоанализатор внесён в Госреестр средств измерений, является средством измерения и поставляется с обязательной Государственной поверкой.
Отличия газоанализатора ТГА и PIRECL
|
Параметры |
Газоанализатор ТГА |
|
|
Межповерочный интервал |
2 года |
1 год |
|
Степень защиты корпуса газоанализатора от пыли и влаги |
IP67 |
IP66 |
Исполнения газоанализатора (обозначения при заказе)
|
Исполнение газоанализатора |
Особенности газоанализатора |
|
ТГА 11М газоанализатор |
Токовый выход (4-20 мА), всепогодный экран, гидрофобный фильтр |
|
ТГА 12М газоанализатор |
Токовый выход (4-20 мА), всепогодный экран |
|
ТГА 21М газоанализатор |
Токовый выход (4-20 мА), 2 сигнальных реле и реле неисправности, всепогодный экран, гидрофобный фильтр |
|
ТГА 22М газоанализатор |
Токовый выход (4-20 мА), 2 сигнальных реле и реле неисправности, всепогодный экран |
|
ТГА 41М газоанализатор |
Адресная модель для системы EQP, всепогодный экран, гидрофобный фильтр. Не имеет релейных выходов, выхода 4-20 мА, интерфейса RS-485 (MODBUS) |
|
ТГА 42М газоанализатор |
Адресная модель для системы EQP, всепогодный экран. Не имеет релейных выходов, выхода 4-20 мА, интерфейса RS-485 (MODBUS) |
Для измеряемых сред с высоким уровнем запылённости или влажности рекомендуется применять всепогодный экран с внутренним гидрофобным фильтром.
Измеряемые газы и диапазоны измерения газоанализатора
|
Газ |
Диапазон измерений |
|
Метан CH4 |
0 – 100% НКПР |
|
Пропан C3H8 |
0 – 100% НКПР |
|
н-Бутан C4H10 |
0 – 100% НКПР |
|
Этилен C2H4 |
0 – 100% НКПР |
|
Изобутан i-C4H10 |
0 – 50% НКПР |
|
н-Пентан н-C5H12 |
0 – 50% НКПР |
|
Гексан C6H14 |
0 – 50% НКПР |
|
Октан C8H18 |
0 – 50% НКПР |
|
Нонан C9H20 |
0 – 50% НКПР |
|
1-Бутен C4H8 |
0 – 50% НКПР |
|
Циклопентан C5H10 |
0 – 50% НКПР |
|
Спирт метиловый CH3OH |
0 – 50% НКПР (калибровка на пропан) |
|
Спирт этиловый C2H5OH |
0 – 50% НКПР |
|
Этоксиэтан (C2H5)2O |
0 – 50% НКПР |
|
Этилацетат CH3COOC2H5 |
0 – 50% НКПР |
|
Бутанол CH3(CH2)2CH2OH |
0 – 50% НКПР |
|
Бутилацетат CH3COOC4H9 |
0 – 50% НКПР |
|
2-Бутанон CH3COC2H5 |
0 – 50% НКПР |
|
Изопропиловый спирт C3H7OH |
0 – 50% НКПР (калибровка на пропан) |
|
Этилбензол C6H5C2H5 |
0 – 50% НКПР |
|
Ацетон (CH3)2CO |
0 – 50% НКПР0 |
|
Диэтиленгликоль C4H10O3 |
0 – 50% НКПР (калибровка на этилен) |
|
Толуол C6H5CH3 |
0 – 50% НКПР |
|
Бензол C6H6 |
0 – 50% НКПР |
|
О-ксилол C6H4(CH3)2 |
0 – 50% НКПР |
|
3-Метилпиридин (Пиколин) C6H7N |
0 – 50% НКПР |
|
Стирол C6H5CH=CH2 |
0 – 50% НКПР |
|
Хлорбензол C6H5Cl |
0 – 50% НКПР |
|
Бензин (A-80) |
0 – 50% НКПР (калибровка на этилен) |
|
Топливо дизельное |
0 – 50% НКПР (калибровка на этилен) |
|
Уайт-спирит |
0 – 50% НКПР (калибровка на этилен) |
|
Керосин |
0 – 50% НКПР |
|
Конденсат газовый |
0 – 50% НКПР (калибровка на этилен) |
|
Нефть сырая |
0 – 50% НКПР (калибровка на этилен) |
Информация для заказа газоанализатора
Газоанализатор горючих газов ТГА XYМ, гдеX:
• «1» - соответствует наличию в модификации токового выхода 4-20 мА, с коммуникационным протоколом HART и каналом связи RS-485 MODBUS;
• «2» - соответствует наличию в модификации токового выхода 4-20 мА, двух дополнительных релейных выходов и одного реле неисправности, с коммуникационным протоколом HART и каналом связи RS-485 MODBUS;
• «4» - соответствует наличию протокола связи сети LON (без аналогового и релейных выходов), для работы с системой на базе контроллеров СПАРК-EQP.
Y:
• «1» - соответствует наличию в модификации всепогодного экрана и гидрофобного фильтра;
• «2» - соответствует наличию в модификации всепогодного экрана без гидрофобного фильтра.
М: код производителя.

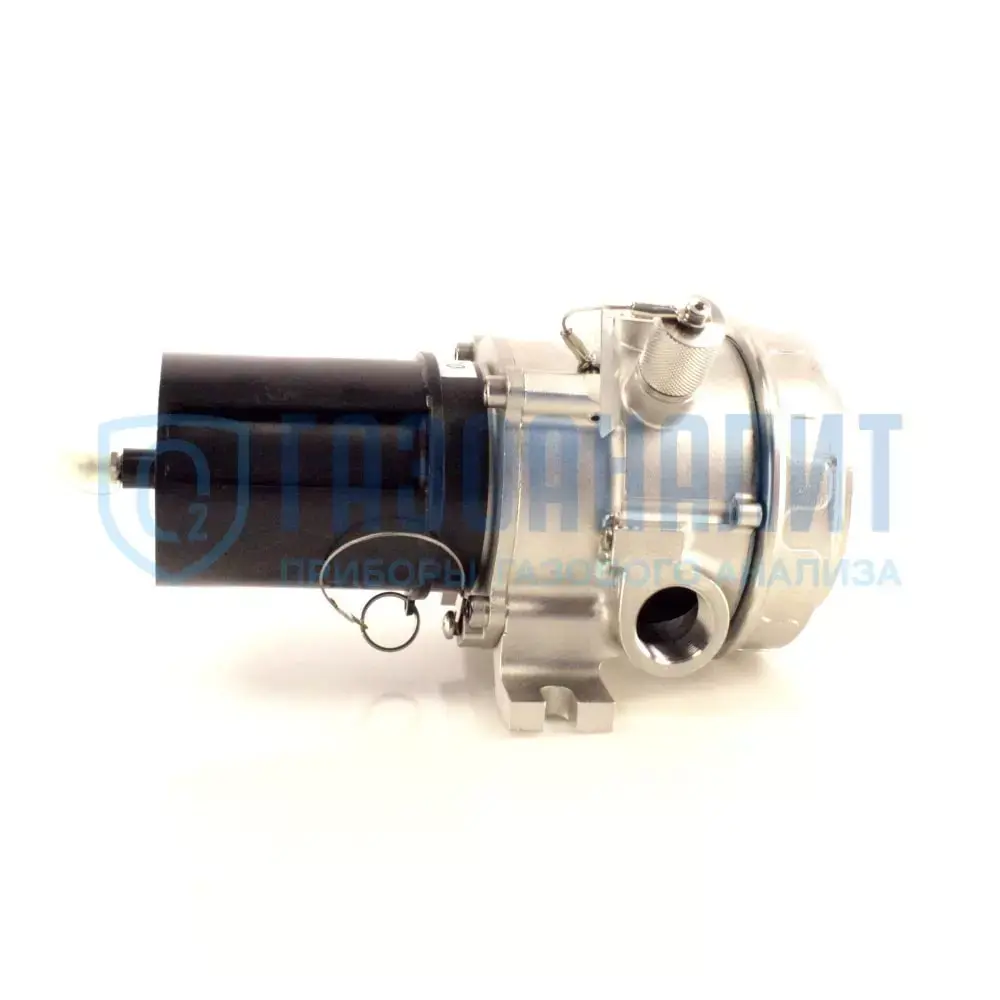

Габаритные размеры, внешний вид и состав газоанализатора
- корпус;
- крышка задняя;
- всепогодный экран;
- калибровочный магнит;
- упаковочная коробка;
- паспорт;
- руководство по эксплуатации.
Варианты соединений ручного коммуникатора HART с газоанализатором для дистанционной калибровки
