Серийно производимый стационарный сигнализатор СЗ-3Е применяется для постоянного круглосуточного мониторинга содержания паров сжиженного углеводородного газа в воздухе помещений.
Принцип действия сигнализатора СЗ-3Е заключается в изменении электрического сопротивления полупроводникового датчика, который реагирует на адсорбцию молекул углеводородного газа. Это изменение сопротивления преобразуется в электрическое напряжение, которое прямо пропорционально уровню концентрации газа в воздухе. Сигнализатор сравнивает это значение напряжения с заранее установленными пороговыми уровнями. В случае превышения данных порогов, устройство активирует тревожную световую и звуковую индикацию, а также может отправлять управляющие команды на внешние устройства.
Измерительный прибор может функционировать как автономное устройство, так и под управлением автоматизированных систем контроля загазованности САКЗ-МК-1Е, САКЗ-МК-2Е, САКЗ-МК-3Е.
Сигнализатор СЗ-3Е изготовлен в ударопрочном пластиковом корпусе со степенью защиты IP 31. Оснащён светодиодными индикаторами состояния и звуковым излучателем.
Эффективно контролирует зону радиусом до 5 метров (около 80 м2).
Сигнализатор настраивается на закрытие клапана подачи газа при достижении первого или второго порога сигнализации.
Сигнализатор отправляет данные о своём состоянии и состоянии подсоединённого клапана на главное устройство: исп. СЗ-3Е, СЗ-3ЕВ — по цифровому каналу связи RS-485, исп. СЗ-3Е-485Р (СЗ-3ЕР) — по радиоканалу на частоте 433 МГц.
Конструкция газосигнализатора предусматривает возможность подключения дополнительного оборудования - пожарного извещателя типа ИП212-45, ИП212-141М, ИП212-189 или датчика с выходом «нормально закрытый сухой контакт».
Межповерочный интервал – 1 год.
Назначенный срок службы сигнализатора – 12 лет, сенсора – 5 лет.

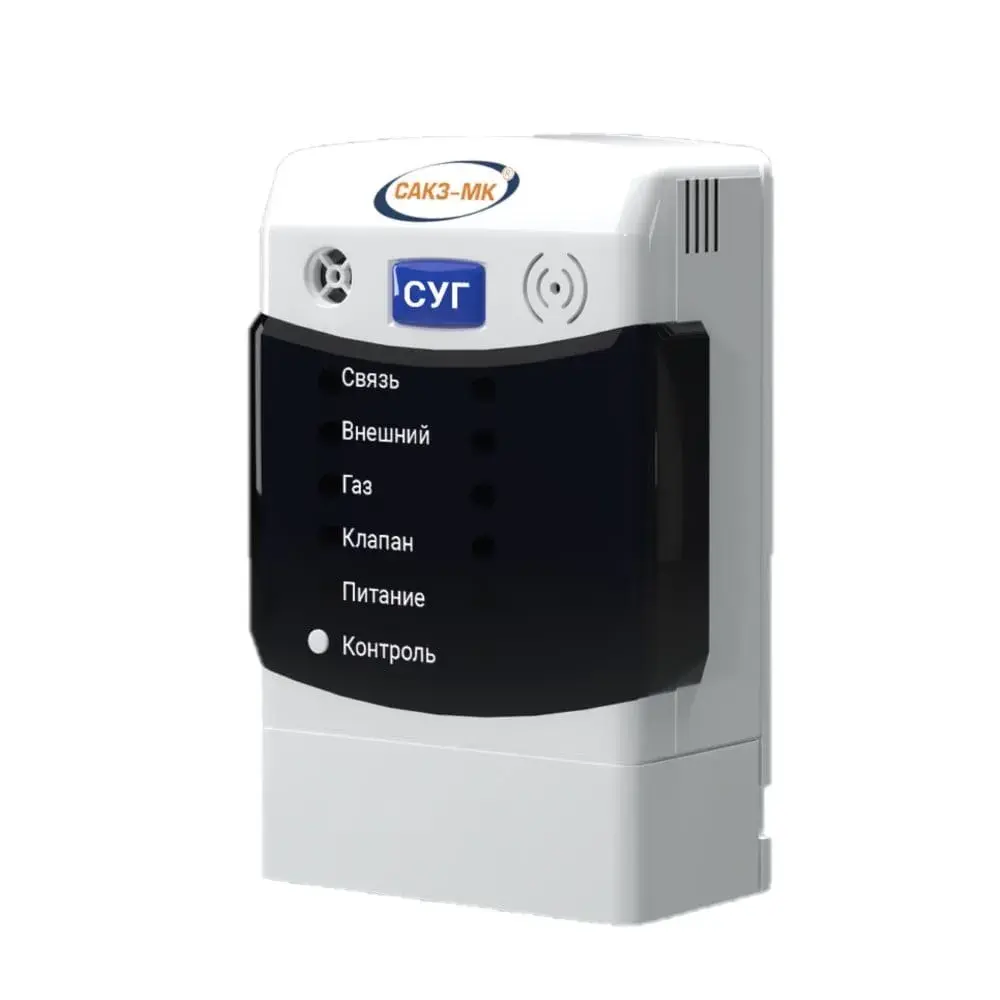

Внешний вид сигнализаторов загазованности СЗ-3Е
Пример размещения сигнализатора загазованности СЗ-3Е
Монтажные размеры сигнализатора загазованности СЗ-3Е
Расположение разъемов сигнализаторов СЗ-3Е
