Серийно производимый стационарный сигнализатор загазованности СЗ-3 применяется для постоянного круглосуточного мониторинга концентрации паров сжиженного углеводородного газа в атмосферном воздухе помещений.
Устройство эффективно применяется как в автономном режиме, так и в составе системы автоматического контроля загазованности САКЗ-МК.
Принцип работы СЗ-3 заключается в использовании полупроводникового датчика, который преобразует концентрацию газа в электрическое напряжение. Это напряжение пропорционально содержанию определенного компонента в воздухе. Далее полученное значение сравнивается с установленными пороговыми значениями загазованности. В случае превышения данных значений, сигнализатор генерирует звуковые и световые сигналы, а также управляющие команды, исходя из заданного алгоритма работы.
Корпус СЗ-3 изготовлен из ударопрочного пластика с защитой от пыли и влаги, соответствующей стандарту IP 31. Светодиодные индикаторы и звуковой излучатель обеспечивают визуальное и аудиальное оповещение о состоянии устройства. Наличие 2 разъемов RS-485 позволяет подключать дополнительное оборудование.
Сигнализатор СЗ-3 оснащен функцией самодиагностики аппаратной части, позволяющей своевременно выявлять и устранять неисправности. При отключении электроснабжения сигнализатор СЗ-3 автоматически перекрывает газовый клапан, предотвращая возможные утечки.
Прибор выпускается во множестве исполнений. В зависимости от исполнения, приборы могут передавать информацию о своём состоянии и состоянии подключённого клапана по интерфейсу RS-485 или радиоканалу и имеют 1 или 2 порога срабатывания сигнализации. Есть модели с дискретными выходными сигналами.
Приборы внесены в Госреестр СИ РФ под № 89084-23.
Межповерочный интервал – 1 год.
Назначенный срок службы – 10 лет.
Гарантийный срок эксплуатации – 12 месяцев.

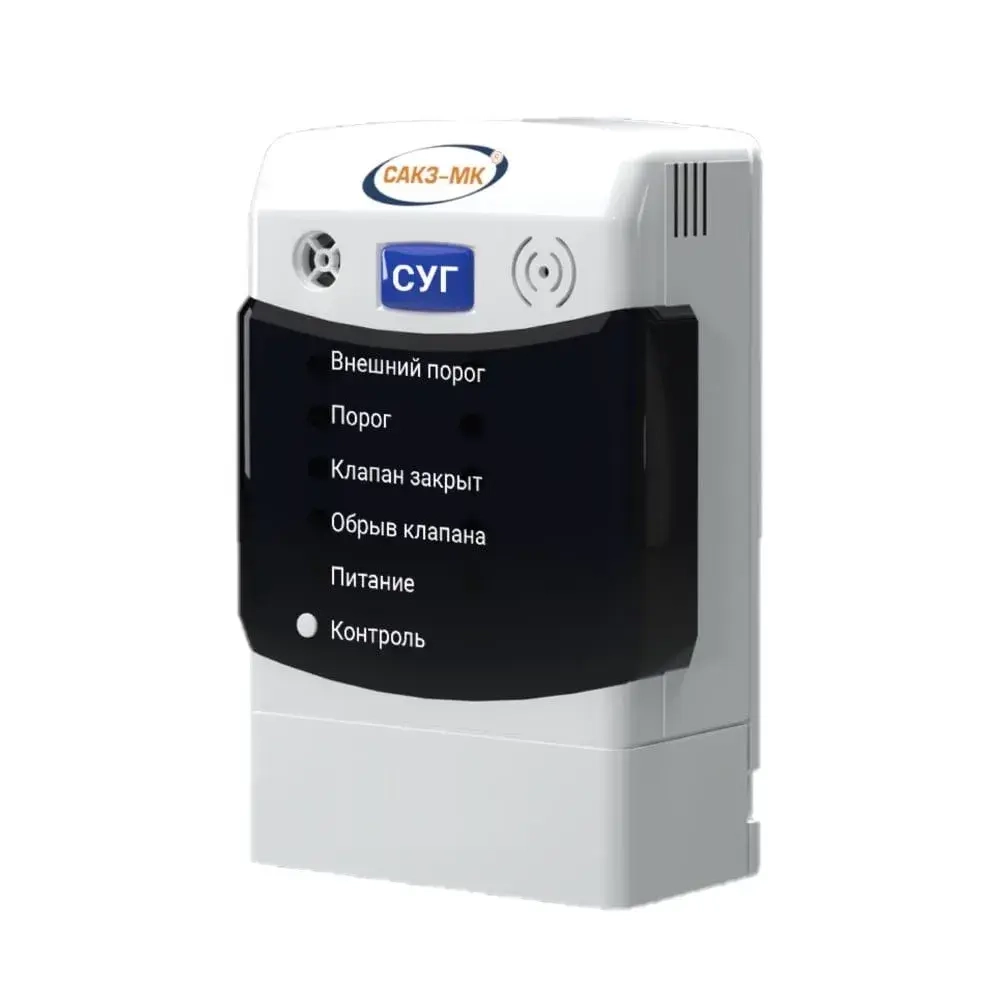

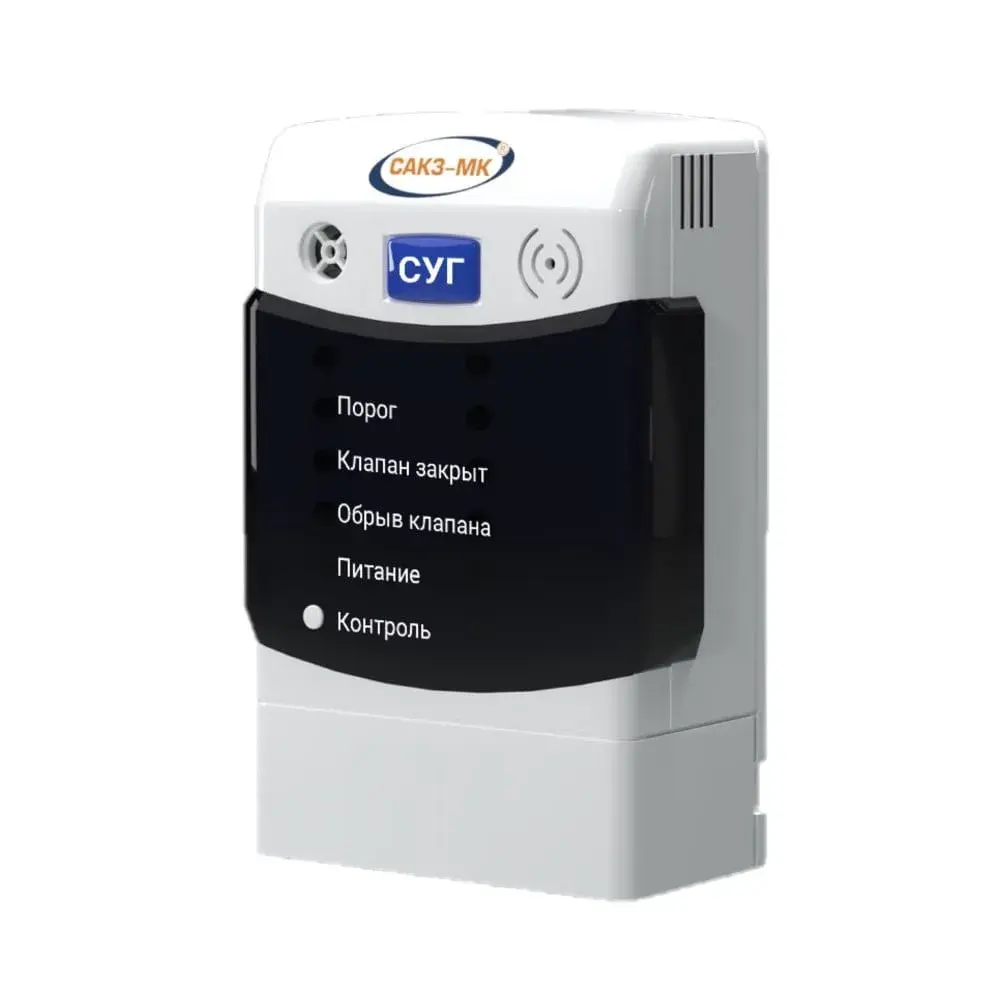

Внешний вид сигнализаторов загазованности
| СЗ-3-1Г, СЗ-3-2Г | СЗ-3-1ГТ |
|
|
Пример размещения сигнализатора загазованности СЗ-3
Примечание: * - от газового прибора сигнализаторы должны располагаться на расстоянии, обеспечивающем условия эксплуатации.
Монтажные размеры сигнализатора загазованности СЗ-3
