Серийно производимый стационарный сигнализатор загазованности СЗ-2Е применяется для круглосуточного мониторинга концентраций оксида углерода (СО) в окружающем воздухе.
Газоанализатор может функционировать как автономное устройство, так и под управлением автоматизированных систем контроля загазованности САКЗ-МК-1Е, САКЗ-МК-2Е, САКЗ-МК-3Е.
Принцип действия сигнализаторов загазованности СЗ-2Е заключается в преобразовании полученной концентрации анализируемого вещества в электрический сигнал. Этот показатель затем сравнивается с заданным предельным значением, установленным в процессе настройки устройства. Если концентрация газа достигает или превышает установленный порог, срабатывает система оповещения: включается световая индикация и звуковая сигнализация. Также устройство формирует управляющие сигналы для перекрытия клапанов или активации других элементов системы безопасности.
Сигнализатор способен контролировать загазованность в помещении общей площадью около 200 м2.
Сигнализатор производится в 3 модификациях:
- СЗ-2Е-485 (СЗ-2Е) - с питанием от сети 220 В, узлом управления клапаном, интерфейсом RS485 и возможностью формирования сигнала закрытия клапана при отключении электроэнергии;
- СЗ-2Е-485Р (СЗ-2ЕР) - с питанием от сети 220 В, узлом управления клапаном, радиоканалом и возможностью формирования сигнала закрытия клапана при отключении электроэнергии;
- СЗ-2Е-485/24 (СЗ-2ЕВ) - с питанием от внешнего источника постоянного тока 24В, без узла управления клапаном, с интерфейсом RS485.
Каждый из сигнализаторов имеет 2 установленных заводом-производителем порога срабатывания – 20 и 100 мг/м3. Сигнализатор можно настроить на перекрытие клапана по первому или второму порогу.
Все модели, за исключением СЗ-2ЕВ, в процессе работы осуществляют контроль состояния подключённого запорного клапана, его электромагнитной части и соединительного кабеля.
Сигнализатор может отправлять данные о своём состоянии и состоянии подсоединённого клапана (кроме СЗ-2ЕВ) на главное устройство: исп. СЗ-2Е, СЗ-2ЕВ — по цифровому интерфейсу RS-485, исп. СЗ-2Е-485Р (СЗ-2ЕР) — по радиоканалу на частоте 433 МГц.
Конструкция газосигнализатора предусматривает возможность подключения дополнительного оборудования - пожарного извещателя типа ИП212-45, ИП212-141М, ИП212-189 или датчика с выходом «нормально закрытый сухой контакт».
Межповерочный интервал – 1 год.
Назначенный срок службы – 12 лет.

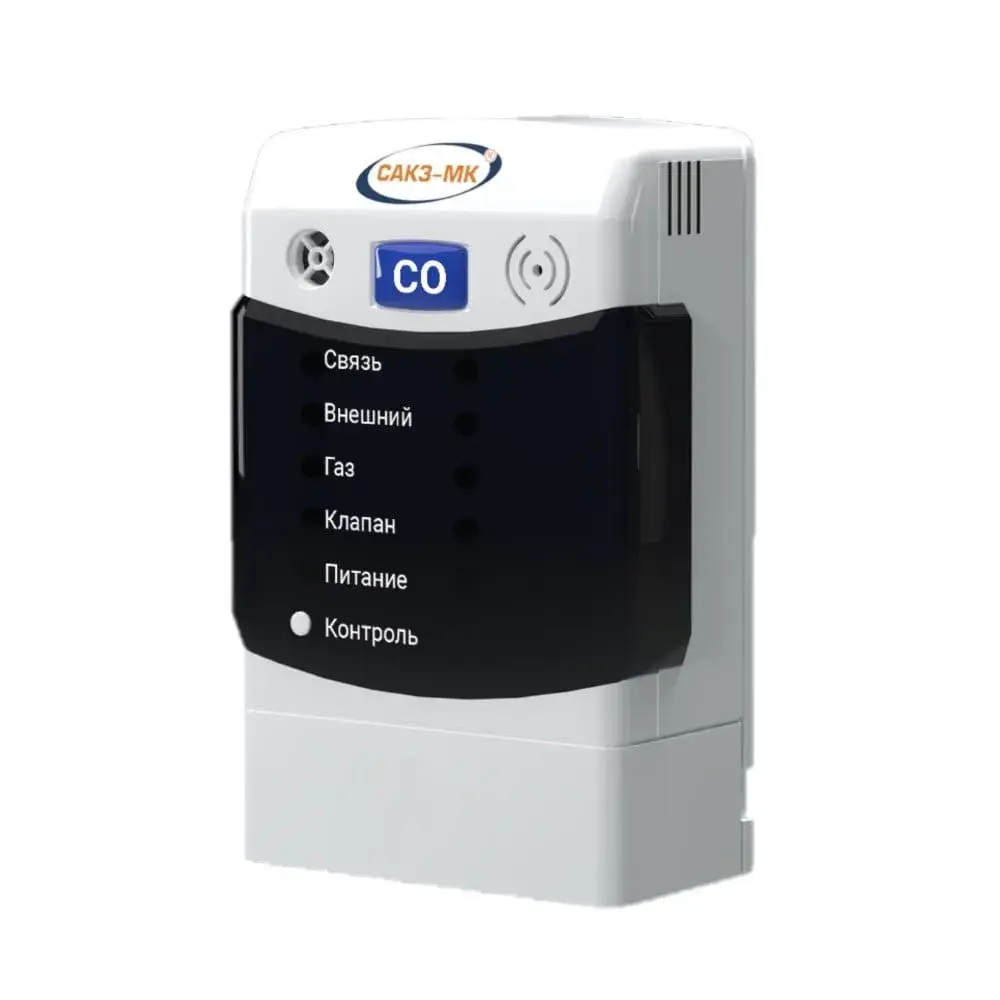

Внешний вид сигнализаторов загазованности СЗ-2Е
Пример размещения сигнализатора загазованности СЗ-2Е
Монтажные размеры сигнализатора загазованности СЗ-2Е
Расположение разъемов сигнализаторов СЗ-2Е
