СВ-30 преобразователь измерительный (датчик) сероводорода электрохимический для ЭССА-H2S

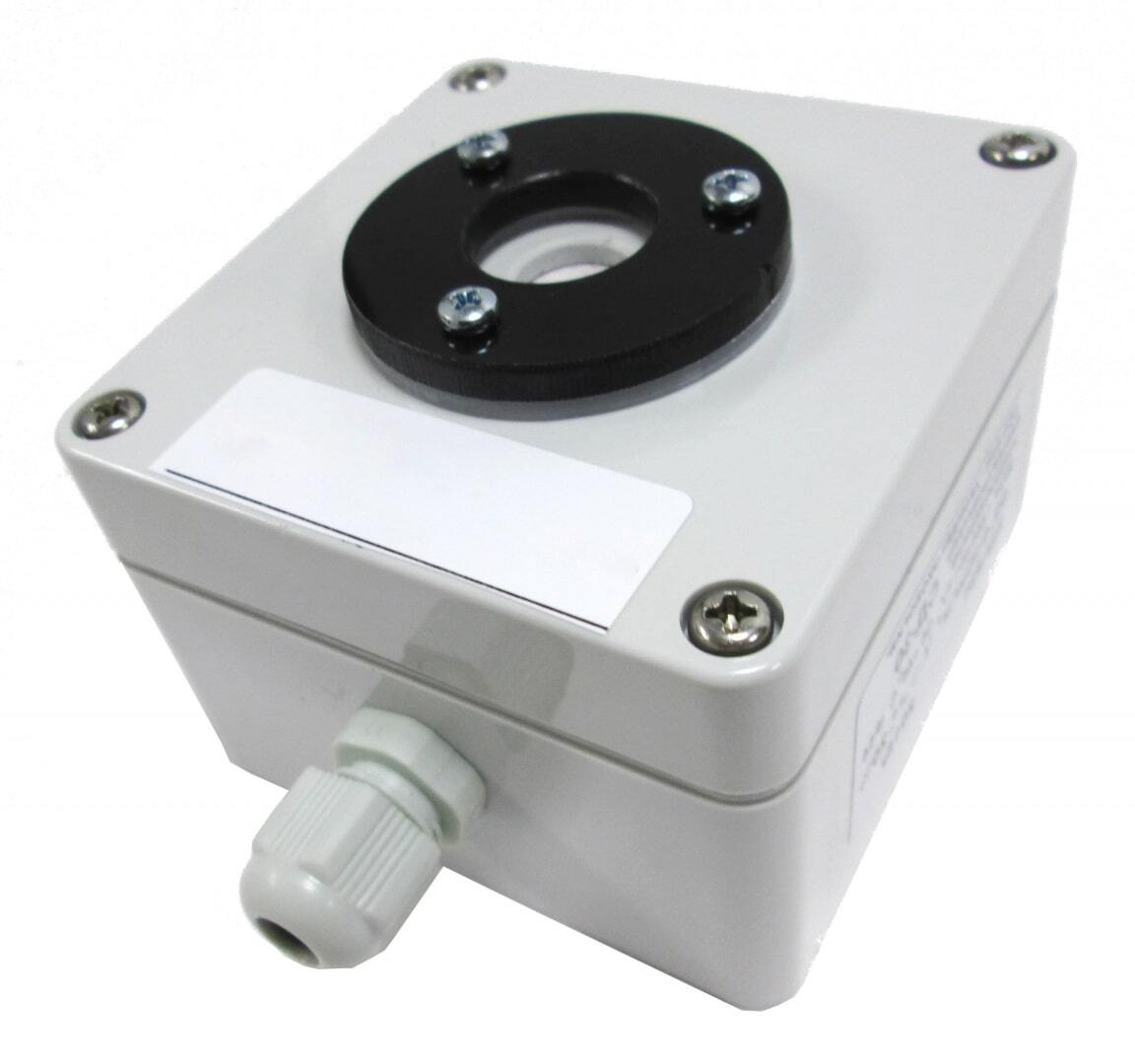

Серийно производимый электрохимический измерительный преобразователь (ИП) СВ-30, имеющий чертёжный номер ЯРКГ.2.840.001-9, предназначен для преобразования массовой концентрации содержания сероводорода в величину электрического сигнала постоянного тока, прямо пропорциональную содержанию H₂S в воздухе исследуемой территории рабочей области.

Завод-изготовитель гарантирует соответствие измерительных преобразователей сероводорода серии СВ-30 требованиям ТУ 4215-002-11269194-03 ЯРКГ 1.550.001 при полном соблюдении конечным пользователем условий транспортирования, хранения и рабочей эксплуатации.

Допускается проведение государственной поверки отдельных измерительных преобразователей сероводорода СВ30 (согласно методики поверки) из состава стационарных газоанализаторов ЭССА-H2S, внесённых в Государственный реестр средств измерений РФ.

Выносной ИП сероводорода является измерительным элементом из состава стационарного газоанализатора сернистого водорода ЭССА-H2S/N (исп. БС/(Н)/(Р)).

Область применения

Измерительный преобразователь (датчик) сернистого водорода CB-30 используется при оперативной замене электрохимического блока датчика на H₂S в следующих случаях:
- горит светодиод «НС» канала H₂S на вторичном блоке сигнализации (БС);
- при градуировке измеряемого канала сероводорода газоанализатора не выставляются необходимые значения выходного тока.

Габариты и установочные размеры

1 - винты крепления съёмной крышки; 2 - съёмная крышка; 3 - монтажная плата; 4 – клеммник для подключения измерительного кабеля; 5 - резистор установки «нуля»; 6 - резистор установки чувствительности; 7 - монтажные отверстия (диаметр 4,5 мм); 8 - электрохимический сенсор H2S-AH (Alphasense).

ИП устанавливается на заземлённых либо изолированных от земли конструкциях, не находящихся под напряжением.

Рабочее положение ИП СВ-30 - любое. Измерительный преобразователь необходим для настенного монтажа. С этой целью на задней стенке корпуса размещены четыре отверстия под крепление.

Принцип действия и метод измерения

В основе работы выносного ИП СВ-30 лежит электрохимический принцип детектирования (определения), основанный на реакции сероводорода H2S со специальным электролитом, протекающей в электрохимическом датчике H2S-AH.

Измерительный преобразователь формирует электрической токовый сигнал, пропорциональный массовой концентрации сернистого водорода в воздухе анализируемой рабочей области. Полученный сигнал передаётся по экранированному кабелю на вторичный блок сигнализации.
