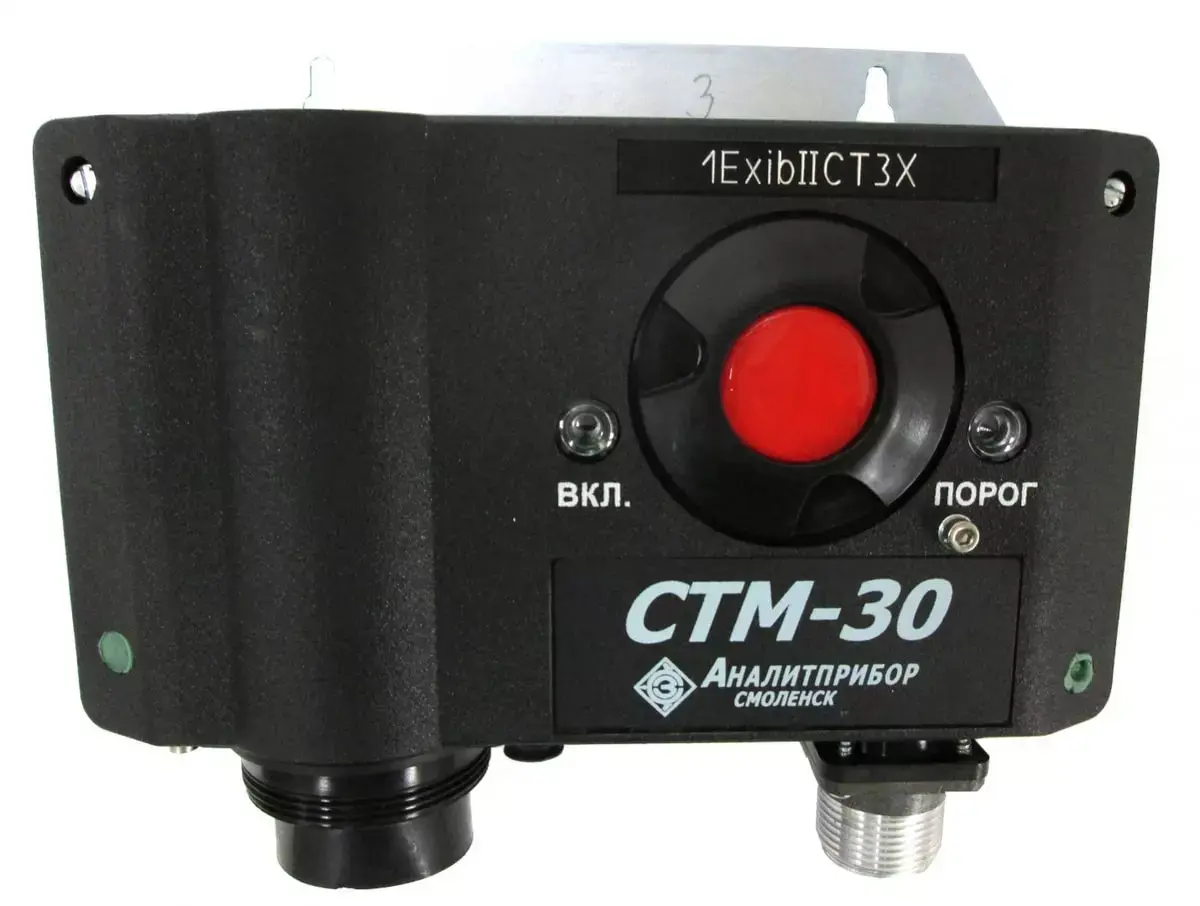

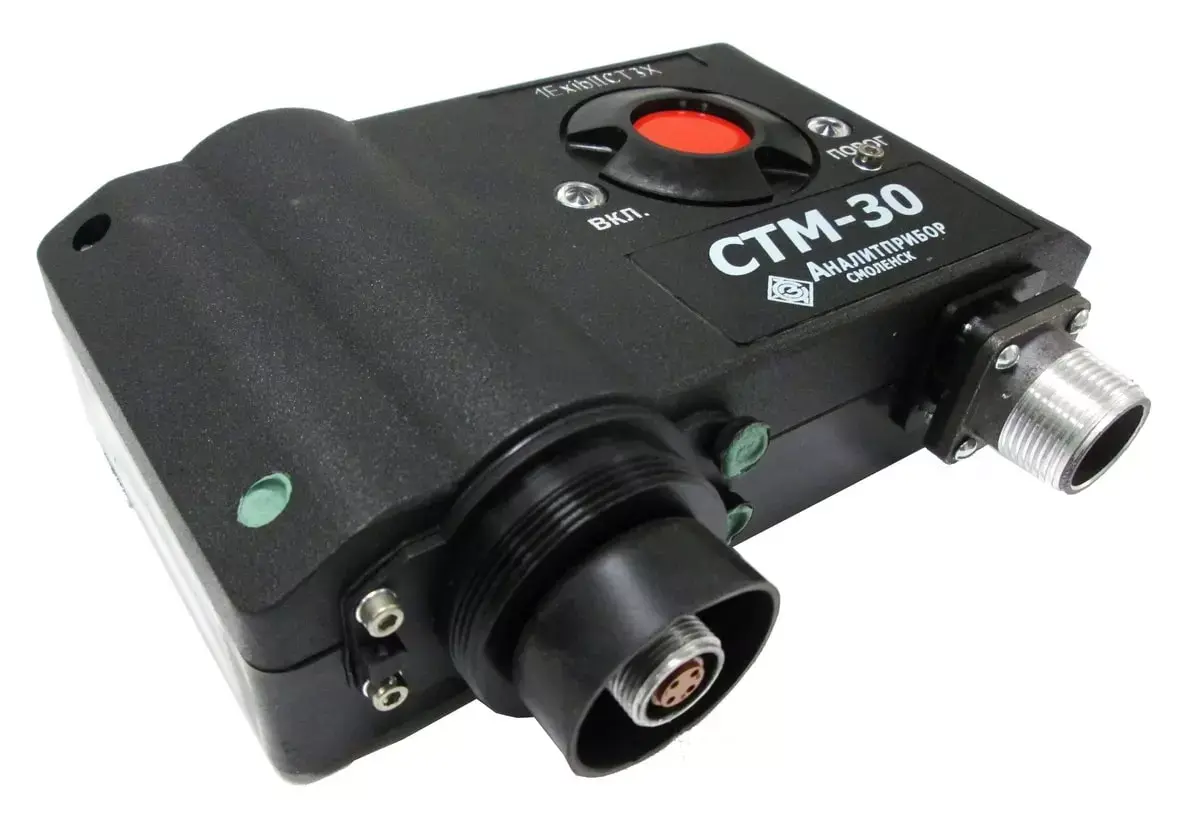

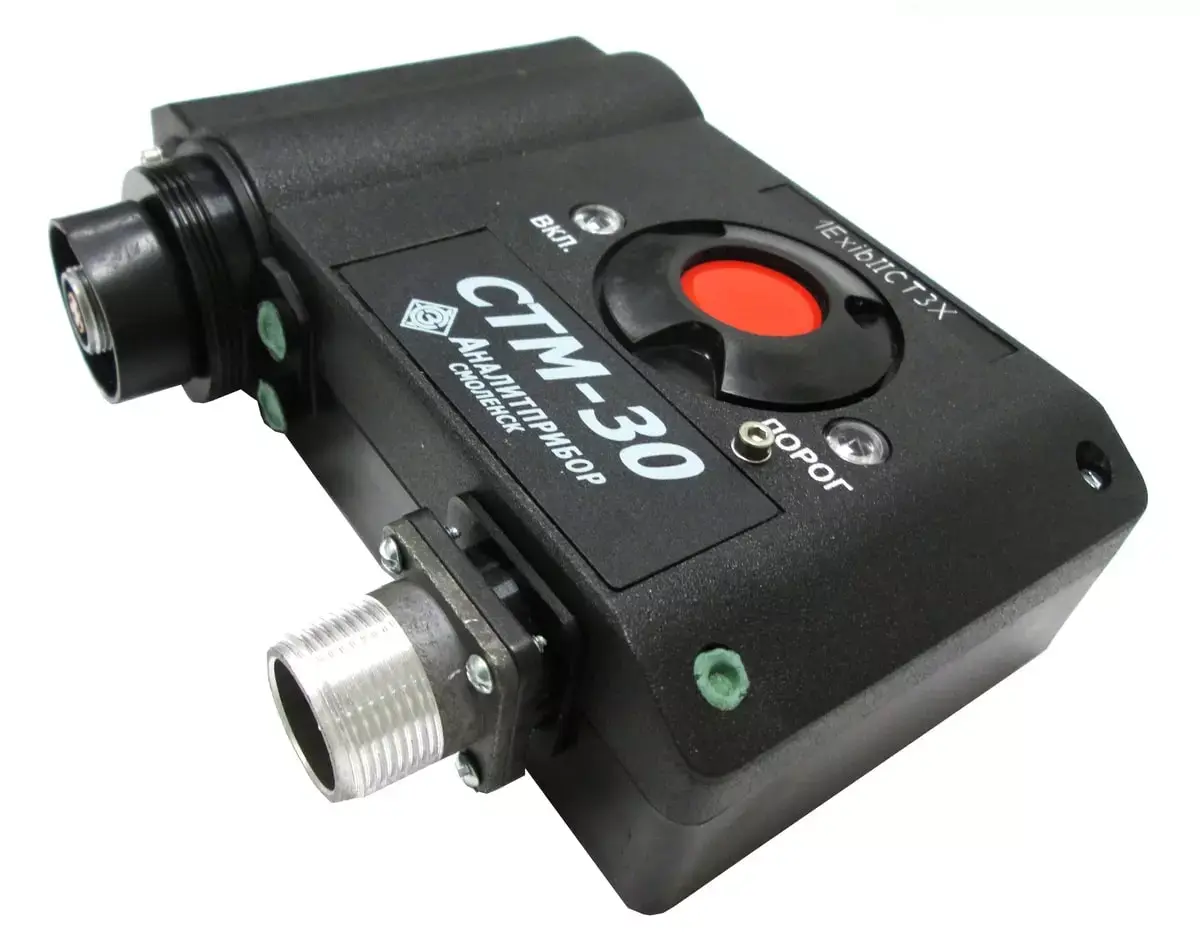

СТМ-30-10…СТМ-30-16 датчик-сигнализатор взрывозащищённый стационарный

Применяется для автоматического непрерывного измерения и контроля довзрывоопасных концентраций (ДВК) горючих газов, паров горючих жидкостей и их смесей в воздухе рабочей зоны помещений и наружных установок, выдачи сигнализации о превышении установленных пороговых значений.

Прибор является стационарным взрывозащищённым моноблочным (кроме исполнений: СТМ-30-11, СТМ-30-12, СТМ-30-13, СТМ-30-15, СТМ-30-16 – имеют выносной датчик) сигнализатором с непрерывным измерением горючих веществ термохимического принципа действия.

Датчик-сигнализатор, кроме исполнения СТМ-30-13, является сигнализатором совокупности контролируемых горючих веществ.
Модификация СТМ-30-13 применяется только для мониторинга довзрывоопасной концентрации природного газа (CH4).

Для питания сигнализаторов СТМ-30 применяется вторичный прибор - блок питания и сигнализации БПС-21М с буквой «В» в обозначении (например, БПС21М-1-ВЦТ).

Данный сигнализатор внесён в Государственный реестр средств измерений и поставляется с обязательной госповеркой.

Также существует сигнализатор СТМ-30 в комплекте с блоком сигнализации и питания (БСиП) и более современная версия – система газового анализа СТМ-30М.

Датчики-сигнализаторы выполнены во взрывозащищённом исполнении с маркировкой «1ExibdIICT6X», выносные датчики имеют маркировку - «1ExibdIICT6».
Степень защиты выносных датчиков и сигнализаторов от внешних воздействий - IР54.
Сигнализаторы могут работать с контроллером БПС-21М (ИБЯЛ.411111.042), который предназначен для питания и обработки информации от датчика с унифицированным выходным сигналом (4 - 20) мА и выдачи аварийной звуковой и световой сигнализации, а также в составе с блоком местной сигнализации БМС ИБЯЛ.411531.005 (согласно исполнению).
Сигнализаторы СТМ-30-14, -15, -16 могут работать с пультом контроля (ИБЯЛ.422411.005) для индикации выходного сигнала при калибровке прибора без демонтажа.
Давление сжатого воздуха для сигнализатора с принудительной подачей контролируемой среды должно быть от 0,2 до 0,6 МПа, а расход контролируемой среды не менее 48 л/ч.

Область применения:

- объекты газовых хозяйств, в автомобильных хозяйствах;
- в процессе нефте- и газодобычи, на нефте- и газопроводах;
- заправочные станции;
- склады горюче-смазочных материалов (на ж/д, в портах, нефтебазах и т.д.);
- котельные и топочные различных мощностей;
- окрасочные помещения;
- производство красок и лаков;
- канализации;
- танкеры и другие суда речных и морских пароходств.

Исполнения сигнализатора

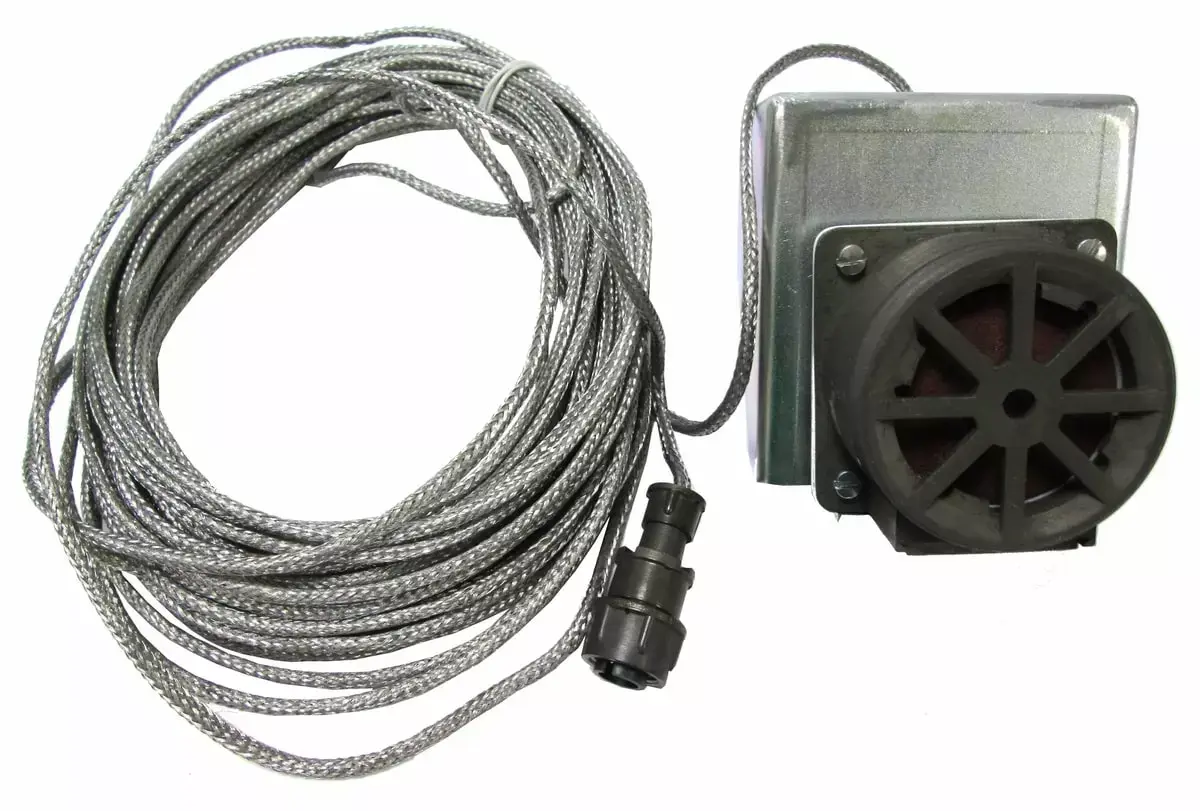

Исполнения выносных датчиков
