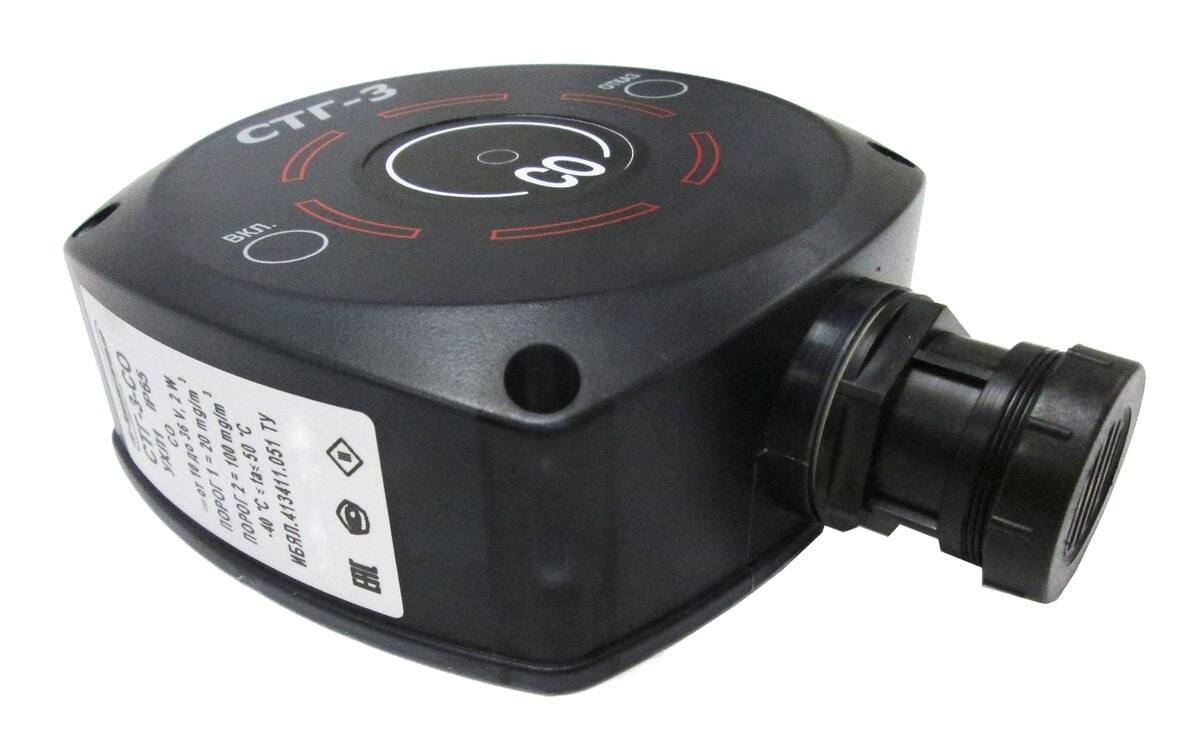

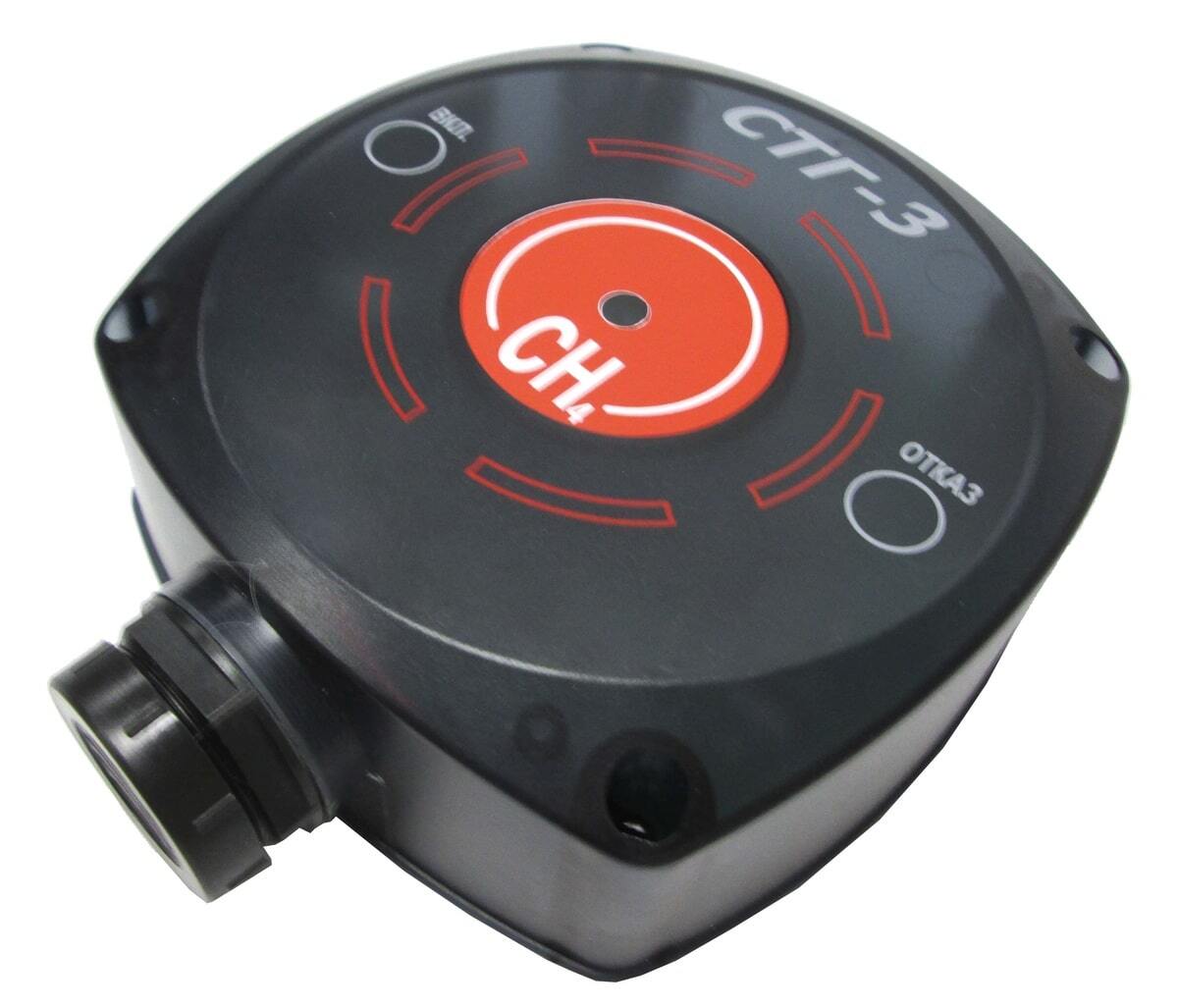

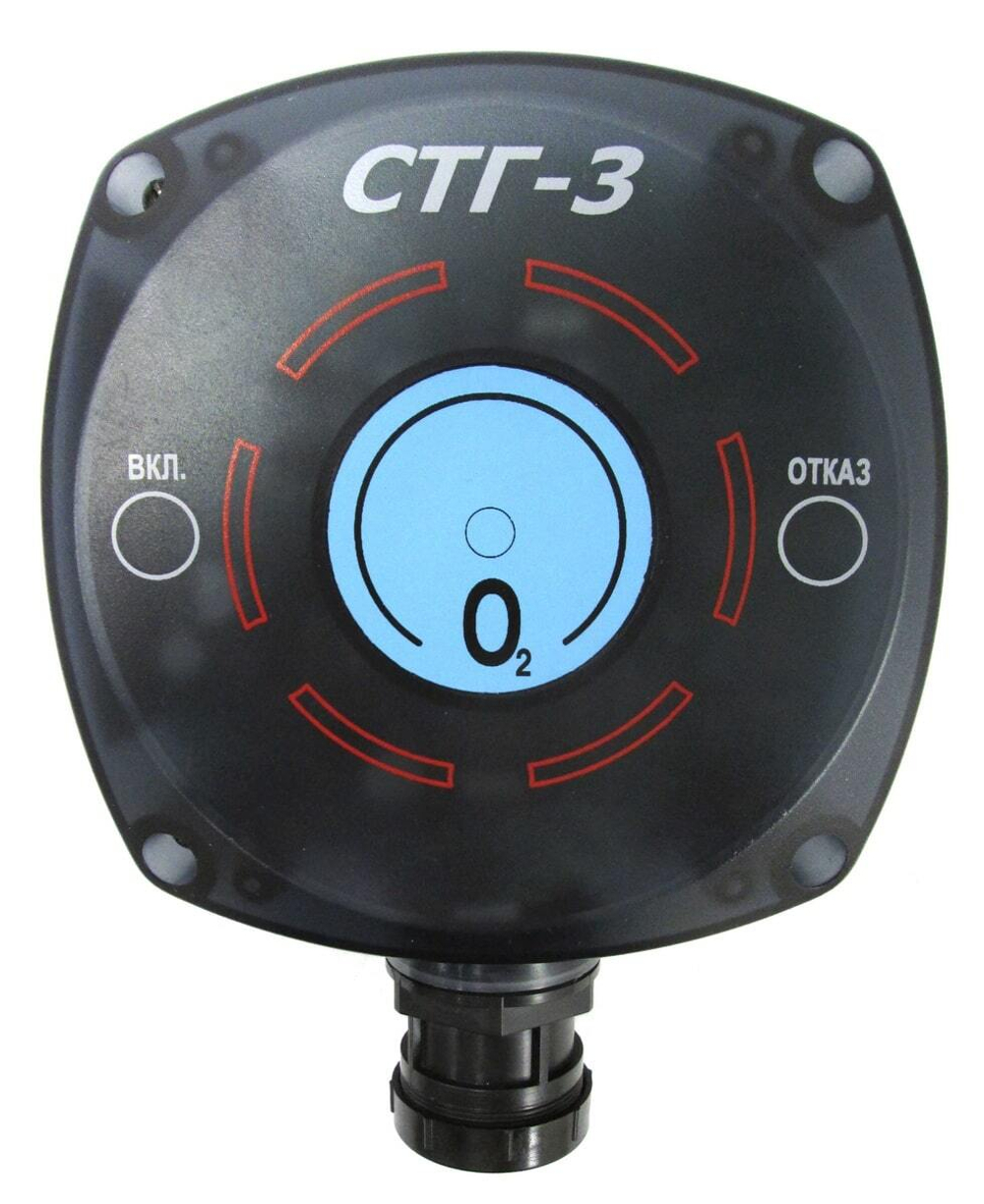

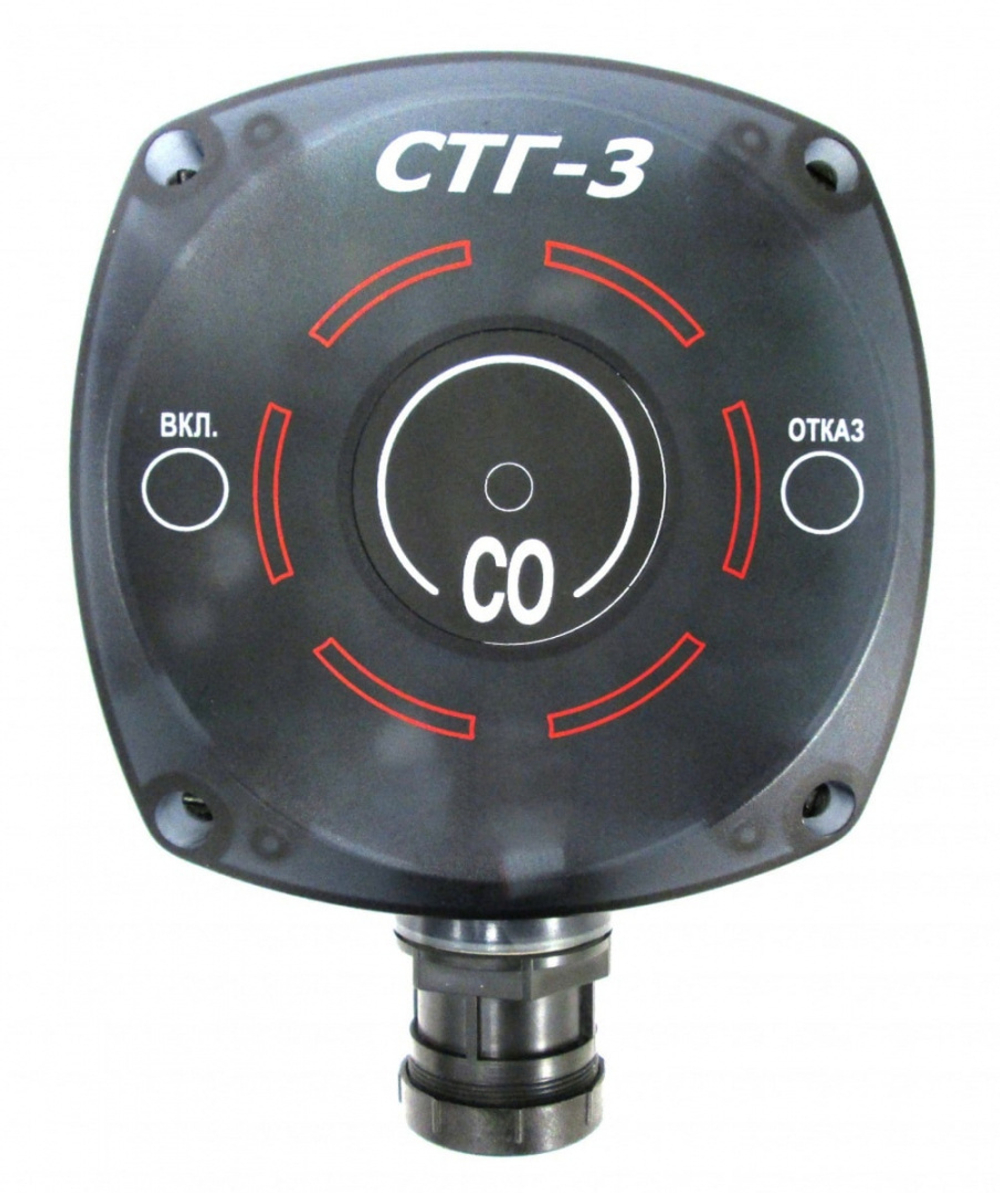

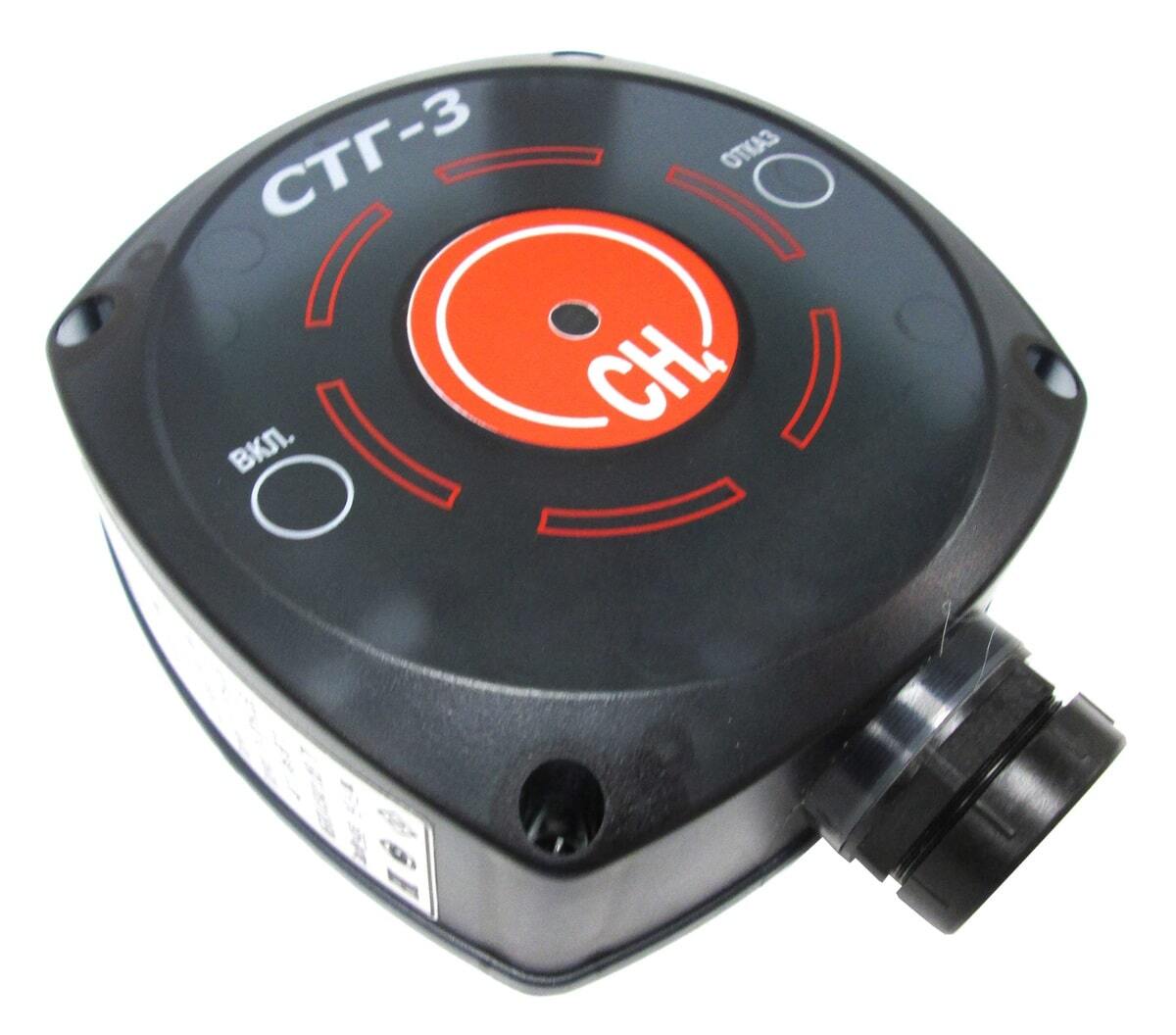

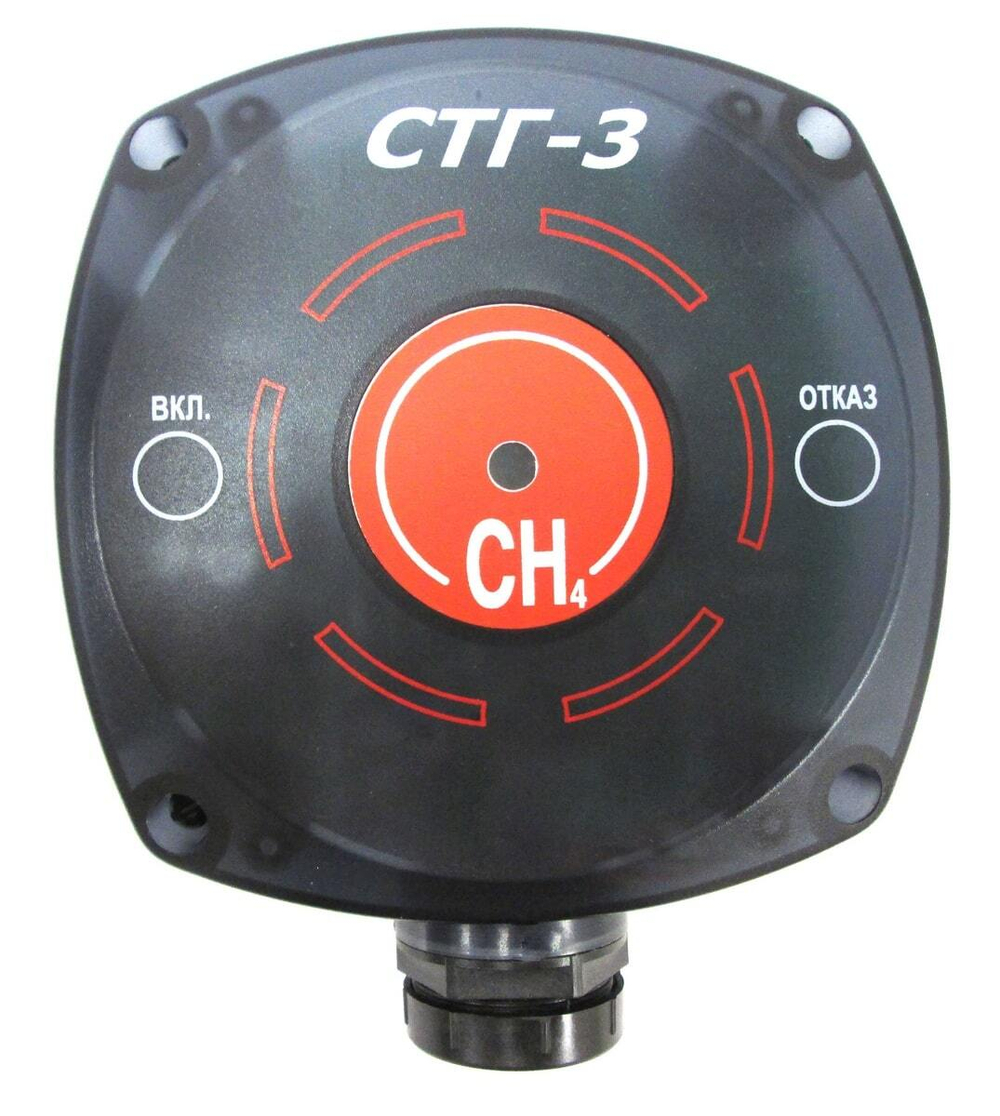

СТГ-3, СТГ-3И сигнализатор загазованности шлейфовый одноканальный стационарный

Применяется для выдачи светозвуковой сигнализации о превышении установленных пороговых значений массовой концентрации одного из вредных токсичных газов (HCl, Cl2, NH3, SO2, NO2, СО, H2S), объёмной доли кислорода (О2) или одного из горючих взрывоопасных газов (Ex), метан (CH4), пропан-бутановая смесь, пропан (C3H8), бутан (C4H10), природный газ, пары бензинов, пары дизельного топлива, пары растворителей, пары ацетона, пары нефраса в воздухе рабочей зоны.

Сигнализатор газа шлейфовый представляет собой одноканальный (на 1 газ) стационарный прибор газового анализа общепромышленного исполнения с диффузионным пробоотбором непрерывного автоматического принципа действия.

Для питания сигнализаторов СТГ-3 (или СТГ-3-И) при их соединении в шлейф применяется вторичный прибор – блок питания и сигнализации БПС-3 (или БПС-3И).

При соединении нескольких приборов в шлейф совместно с блоками питания и сигнализации можно решить задачу по одновременному непрерывному автоматическому контролю нескольких вредных веществ пространства воздуха рабочей зоны.

Условия установки сигнализатора загазованности в пространстве:
1. Рабочее положение – вертикальное.
2. Согласно требованиям нормативных документов, приборы должны устанавливаться на следующую высоту: СТГ-3, СТГ-3-И на Ex – от 0,5 до 0,7 м от потолка; СТГ-3, СТГ-3-И на HCl, NH3, SO2, NO2, O2, СО, H2S – от 1,5 до 1,8 м от пола.

Сигнализаторы имеют 2 исполнения:
- СТГ-3-ХХ сигнализатор загазованности шлейфовый одноканальный стационарный (безадресное исполнение);
- СТГ-3-И-ХХ - сигнализатор загазованности шлейфовый одноканальный стационарный с цифровым адресным интерфейсом (адресное исполнение), т.е. при срабатывании будет передана информация по каналу RS485 об измеренном значении контролируемого газа, состоянии газосигнализатора на внешнее устройство

Газосигнализатор выполнен по техническим условиям ИБЯЛ.413411.051 ТУ, внесён в Государственный реестр средств измерений и поставляется с обязательной поверкой.

Газоаналитическая система на базе СТГ-3 состоит из следующих элементов:
1. Сигнализатор загазованности СТГ-3 или СТГ-3-И;
2. Блок питания и сигнализации БПС-3 или БПС-3И;
3. Коробки соединительные: КС, КСГ, КСГИ или КСИ (на 1 сигнализатор идёт 1 коробка).

Достоинства и особенности:

- возможность подключения на один шлейф к БПС-3 до 16 датчиков на ДВК и 30 датчиков на ПДК рабочей зоны или комбинация датчиков (рассчитывается по потребляемой мощности);
- сокращение количества кабельных линий связи;
- шлейфовое соединение датчиков (4-х проводная линия для 2-х пороговых систем, 3-х проводная для однопороговых);
- возможность одновременного контроля токсичных и горючих газов в произвольной комбинации;
- высокая степень защиты прибора от пыли и влаги - IP65 (в сборе с соединительной коробкой);
- длина линии связи от сигнализаторов загазованности до вторичного блока - до 1000 м;
- низкая стоимость прибора, по сравнению с аналогами;
- количество сигнализаторов в шлейфе может быть увеличено при использовании источников питания большей мощности;
- возможность передачи информации о концентрации измеряемых веществ по RS485 с адресным указанием датчика (СТГ-3-И-ХХ);
- световая (для всех) и звуковая (для модификации с RS485 - СТГ-3-И-ХХ) сигнализация по месту установки датчиков;
- возможность калибровки датчиков по месту без демонтажа;
- световая и звуковая сигнализация на блоке питания и сигнализации;
- демонтаж датчика без нарушения целостности шлейфа.

Область применения:

• контроль параметров атмосферы коммунально-бытовых и промышленных помещений, оборудованных системами отопления;
• тоннели и коллекторы;
• объекты пищевой промышленности (птицефабрики и свинокомплексы);
• холодильное оборудование и места хранения аммиака;
• предприятия теплоэнергетики;
• подземные и наземные автостоянки, гаражи, автосервисы, СТО;
• горводоканалы и другие промышленные объекты, где возможны утечки токсичных и взрывоопасных газов.

Исполнения сигнализаторов
Измеряемые газы и диапазоны их измерений

Газоаналитическая система на основе датчиков СТГ-3 и блока питания БПС-3
