СТГ-1 (СТГ-1-1, СТГ-1-2) сигнализатор оксида углерода и горючих газов многоканальный общепромышленный стационарный

Общепромышленный многоканальный сигнализатор токсичного угарного газа и горючих (взрывоопасных) веществ в унифицированном (чёрном) корпусе СТГ-1 используется прежде всего для выдачи сигнализации о превышении установленных заранее пороговых значений ядовитого оксида углерода (CO) и довзрывоопасных концентраций (ДВК) горючих газов: метана (CH₄) либо пропан-бутановой смеси в воздухе рабочей зоны.

Внесён в государственный реестр средств измерений Российской Федерации и поставляется с обязательной свежей государственной поверкой. Поверка осуществляется 1 раз в 12 месяцев.

Принцип измерения сигнализатора по каналу оксида углерода (CO) – электрохимический, по каналу горючих веществ (CH₄, C₃H₈) - термохимический.
Способ отбора пробы у прибора – диффузионный (без применения насоса или микрокомпрессора).

Исполнения сигнализатора

Газосигнализатор представляет собой диффузионный стационарный многоканальный автоматический прибор непрерывного действия, выполненный в двух- либо трёхблочном исполнении.

- СТГ-1-1 (ИБЯЛ.413411.056) со встроенной ячейкой оксида углерода (CO) и одним выносным блоком датчика на метан (CH₄);
- СТГ-1-2 (ИБЯЛ.413411.056-01) со встроенной ячейкой оксида углерода (CO) и двумя выносными блоками датчиков на метан (CH₄).

Согласно требованиям общепринятых нормативных документов, количество необходимых датчиков (точек контроля) рассчитывается, исходя из формулы: 1 датчик на 100 м² для горючих газов (метана, пропана, бутана), 1 датчик на 200 м² для токсичного вещества (оксида углерода), но не менее 1-го датчика на помещение.

Области применения

- помещения котельных различной мощности, работающих на природном либо сжиженном газе;
- невзрывоопасные рабочие зоны прочих производственных, административных и жилых территорий.

Достоинства и преимущества

- унифицированный современный корпус;
- регулирование порогов по CH₄ с помощью «джампера»;
- присутствие «сухих» контактов реле по каждому порогу срабатывания сигнализации, позволяющих включать либо отключать вентиляцию, звуковые сирены, электромагнитные клапаны, световые табло и прочие исполнительные устройства;
- наличие сигнализации при неправильном подключении блока датчика (БД), обрыва либо короткого замыкания (кз) линии связи БД с БКС;
- удобен в обслуживании и прост при рабочей эксплуатации;
- наличие уже встроенной светозвуковой сигнализации;
- имеет возможность применяться с диспетчерским пультом ДИСП;
- подключение при помощи клеммных соединений;
- автокалибровка нуля сразу при включении или раз в 14 дней;
- наличие кнопки "тест", проверяющей работоспособность сигнализатора и запорной арматуры без использования калибровочных газовых смесей;
- наличие внешнего входа "авария", позволяющего соединить приборы в шлейф либо подключать их к пожарной, охранной сигнализации;
- приборы по каналу угарного газа (оксида углерода) имеют выход "контроль" - выходной сигнал напряжения постоянного тока от 0,4 до 2,0 В, необходимый для контроля метрологических характеристик.

Рекомендованная марка кабеля:
- ШВВП 3x0,25 ГОСТ 7399-97; ПВС 3x0,5 ГОСТ 7399-97;
- ШВЛ 3x0,75 ГОСТ 7399-97; ПВС 3x1 ГОСТ 6323-79;
- РПШ 3x1,25 ТУ 16-К18.001-89.

Максимальная площадь сечения жилы подключаемого кабеля к клеммам сигнализатора - не более 2,5 мм².
Максимальная длина линии связи между БКС и БД – 200 м.

Устройство и работа

Общепромышленный газоанализатор серии СТГ-1 конструктивно состоит из блока контроля и сигнализации (БКС), одного либо двух выносных блоков датчика (БД) горючих веществ. Датчик оксида углерода (ячейка угарного газа) встроен в БКС, сенсор (чувствительный элемент) горючих газов установлен внутри блока датчика. Связь между блоком контроля и сигнализации, и блоком датчика газосигнализатора осуществляется по трёхпроводной линии.

Унифицированные сигнализаторы предназначены в том числе для работы совместно с электромагнитными газовыми клапанами КЭГ-9720 (НЗ) и КЭГ-9720 (НО), необходимые для использования в качестве запорного устройства на газопроводах, или другими клапанами-отсекателями, совместимыми с газосигнализаторами по электрическим характеристикам.

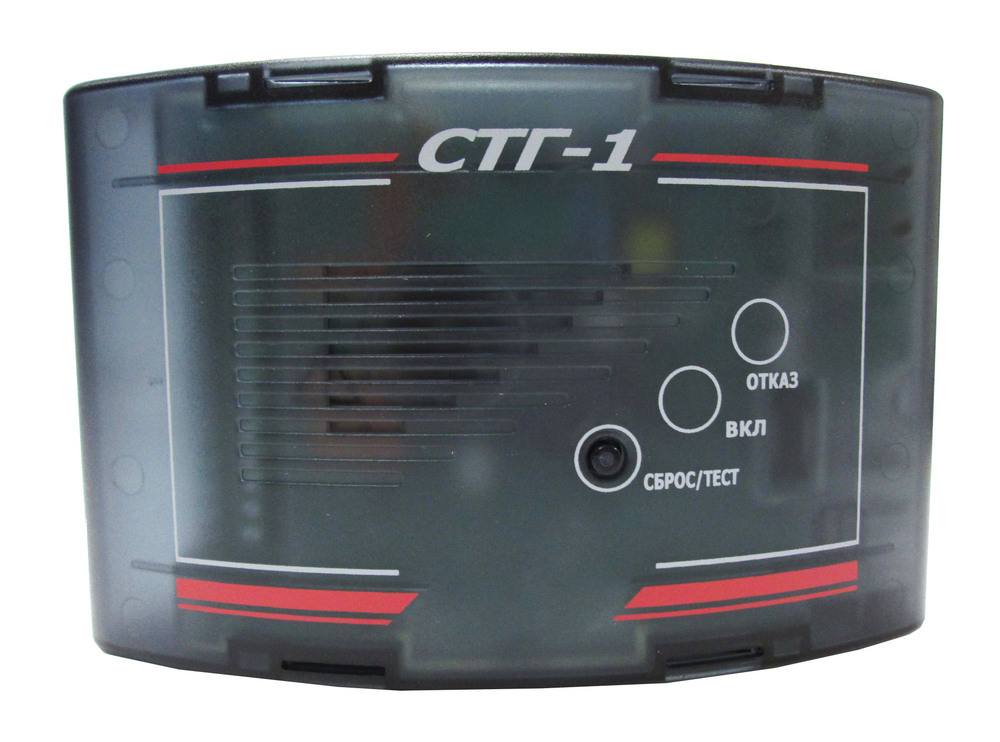

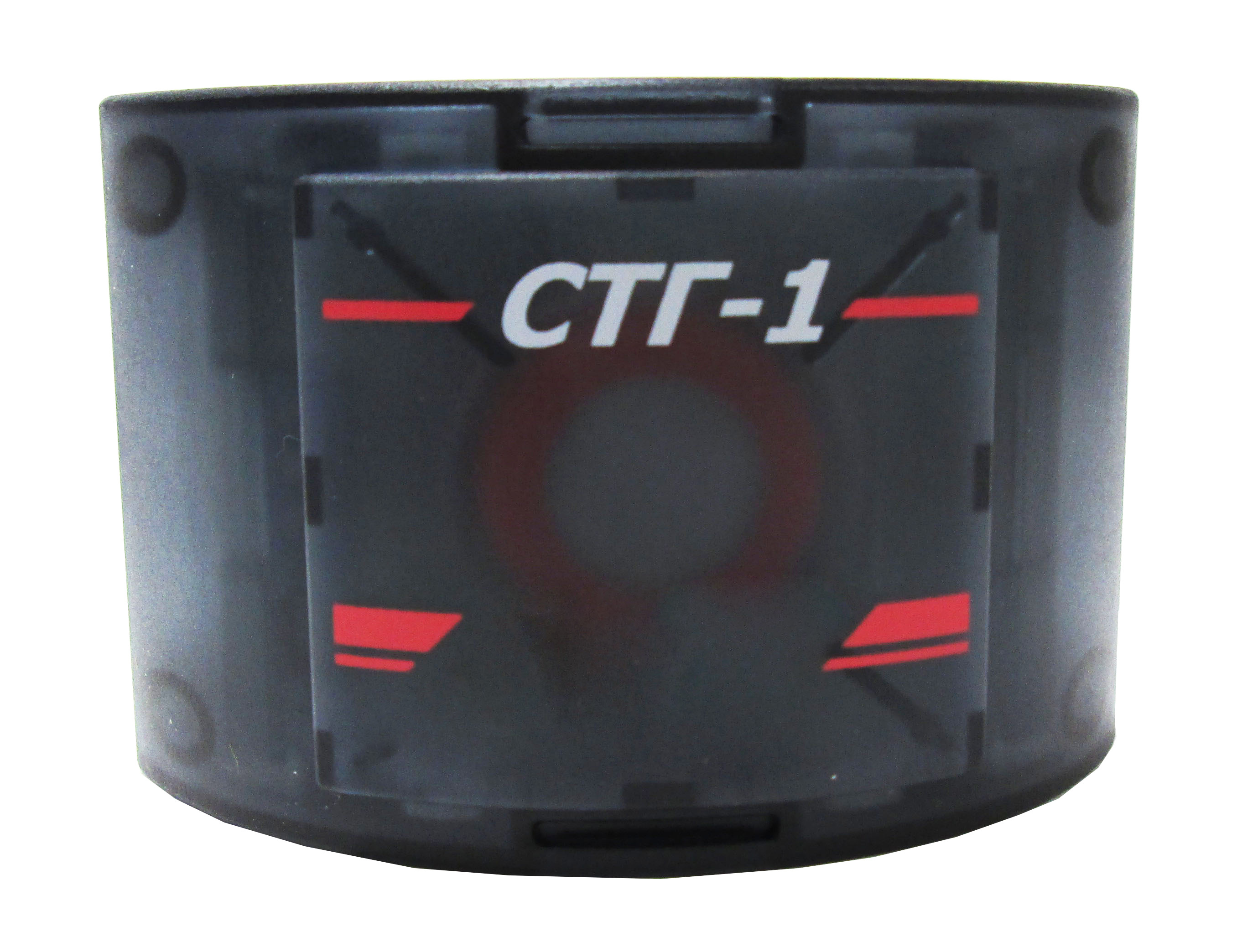

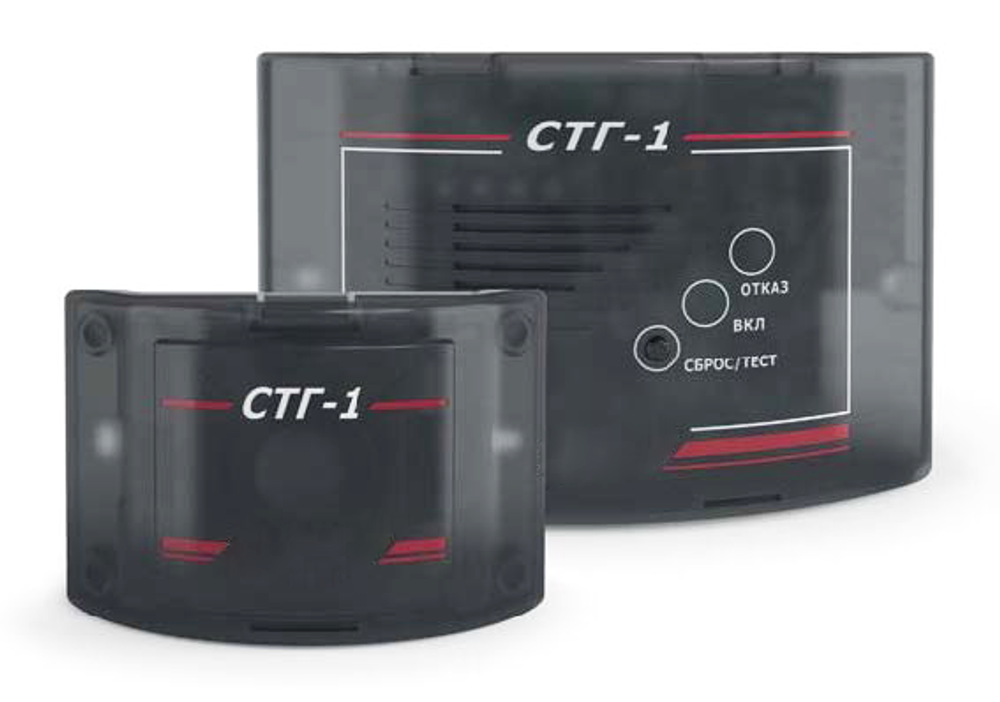

Внешний вид БКС и БД сигнализатора

Типовой способ установки

Вторичный прибор (блок контроля) БКС со встроенной электрохимической ячейкой по оксиду углерода устанавливается на стене в вертикальном положении на расстоянии (1,5 - 1,8) метров от пола на уровне органов дыхания человека в непосредственной близости от рабочего места оператора, но не ближе 2-х метров от мест подачи приточного воздуха и открытых форточек. Запрещается установка сигнализатора в непосредственной близости от источников излучения тепла (нагревательных элементов).

Выносной блок датчика (БД) по метану (легче воздуха) располагают в местах максимально наиболее вероятного скопления горючего газа, на стене, в вертикальном положении, на расстоянии не менее 1 метра от края газового оборудования и на расстоянии 10-20 см от потолка.

Схема соединения нескольких сигнализаторов в шлейф

Таблица соответствия снятых и новых моделей СТГ-1

Сертификаты и разрешительные документы

Сигнализаторы автоматические стационарные в новом унифицированном корпусе модификаций СТГ-1-1 и СТГ-1-2 имеют Декларацию о соответствии требованиям технического регламента ТР ТС, а также Свидетельство об утверждении типа средств измерений России, сертификат об утверждении типа СИ Республики Казахстан и Республики Беларусь.
Указанная документация высылается по отдельному запросу наших Заказчиков.
