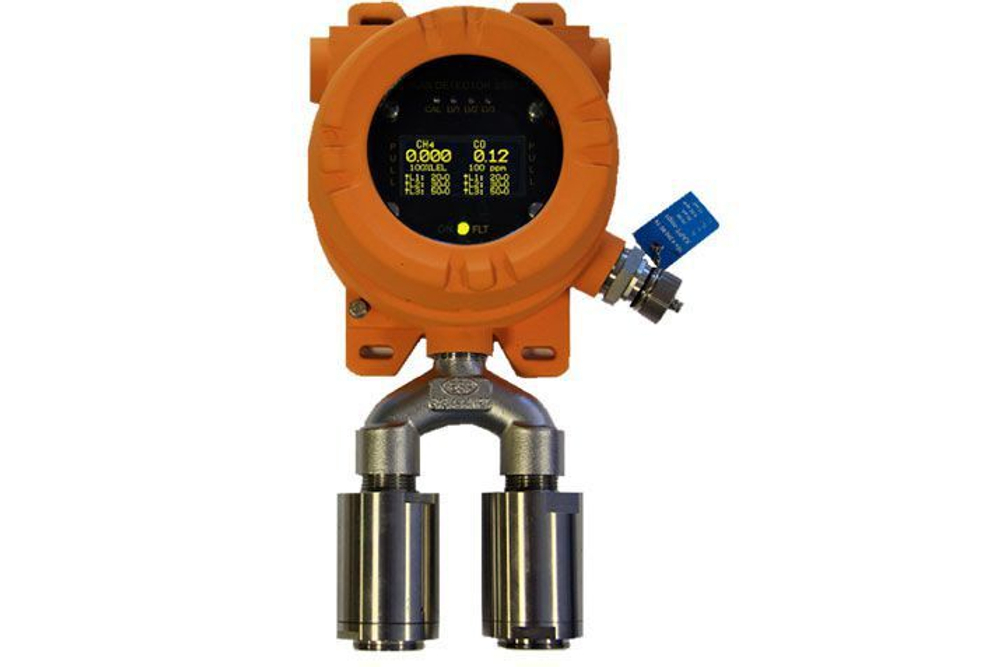

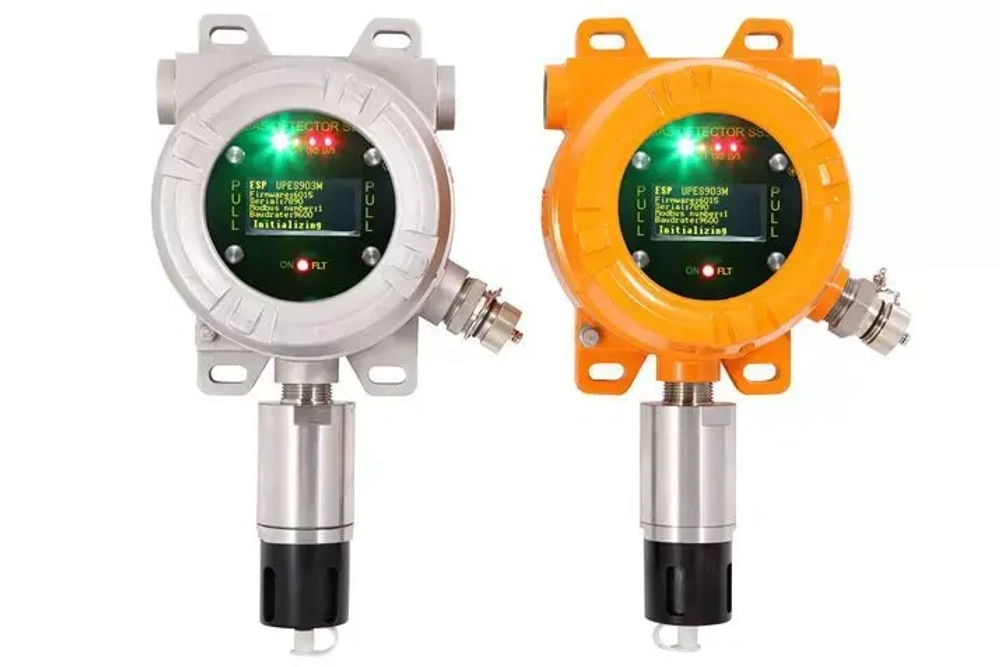

ССС-903МТ газоанализатор со сменными сенсорами взрывозащищённый стационарный

Применяется для постоянного автоматического мониторинга за объёмной долей углекислого газа (CO₂), кислорода (O₂), объёмной долей или массовой концентрацией вредных газов, а также довзрывоопасной концентрацией (ДВК) или объёмной долей горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов) в воздухе рабочей зоны.

Газоанализатор ССС-903МТ представляет собой одно- и двухканальный стационарный газоаналитический прибор моноблочного вида непрерывного действия с диффузионным отбором пробы для непрерывного анализа вредных веществ и паров в газовоздушном пространстве и последующем управлением исполнительным оборудованием.

Данный газоанализатор внесен в Государственный реестр средств измерений и поставляется с обязательной госповеркой.

ССС-903МТ является взрывозащищённым оборудованием, маркировка взрывозащиты по ГОСТ Р 51330.0-99 (МЭК 60079-0-98):
- lEx d ib [ib] 1IB+H2 Т4 Gb;
- Ex tb ib [ib] IIIC «Т85°С...Т100°С» Db.

Газоанализатор состоит из следующих частей:
- пороговое устройство УПЭС-903МТ (трансмиттер ССС) – корпус из нержавеющей стали или алюминиев сплав;
- измерительные газовые преобразователи (корпус из нержавеющей стали):
• ПГО-903У (оптический);
• ПГФ-903У (фотоионизационный);
• ПГЭ-903У (электрохимический);
• ПГТ-903У (термокаталитический).

Прибор имеют следующие выходные сигналы:
- показания цифрового LED дисплея с яркой подсветкой;
- светодиодная индикация («Норма», «Порог 1», «Порог 2», «Неисправность»)
- унифицированный аналоговый токовый сигнал 4-20 мА;
- цифровой сигнал RS-485 с протоколом ModBus RTU;
- цифровой сигнал HART с локальным разъёмом;
- 3 реле типа "сухой контакт": "Порог 1", "Порог 2", "Неисправность".

Модель газоанализатора ССС-903МЕ – снята с производства и заменена на современное исполнение ССС-903МТ.

Основные отличия газоанализатора ССС-903МТ от ССС-903МЕ (снят):
- расширенный список анализируемых газов;
- широкий температурный диапазон от -60 °С (ССС-903МЕ - от -40 °С);
- при подключении двух преобразователей (например, метан + сероводород) можно получать информацию с газоанализатора (трансмиттера ССС) одновременно с двух аналоговых сигналов 4-20 мА (ССС-903МЕ имеется только один токовый сигнал 4-20 мА);
- газоанализатор с инфракрасным (оптическим) преобразователем сертифицирован с межповерочным интервалом 3 года, ССС-903МЕ - с межповерочным интервалом 1 год.

Особенности и основные преимущества:

• трёхцветный индикатор состояния отображает режимы работы прибора («норма», «неисправность», «тревога»);
• 4 светодиодных индикатора визуального контролирования превышения установленных порогов загазованности по два на каждый канал и дополнительный светодиод режима калибровки;
• взрывозащищённое исполнение;
• высокая степень пыле и влагозащиты – IP66/IP67;
• устойчивый к коррозии, агрессивным средам и механическим повреждениям корпус прибора из алюминия или нержавеющей стали типа 316;
• возможность подключения двух газочувствительных сенсоров;
• возможность проведения калибровки, установки «0» и обслуживания газоанализатора без демонтажа, в полевых условиях (с использованием HART-коммуникатора или магнитного ключа);
• широкий температурный диапазон – от -60 до +90 °C;
• опция «выносного сенсора» позволяет установить преобразователь газовый универсальный (ПГУ) в местах ограниченного доступа и дистанционно контролировать его работоспособность;
• увеличенная гарантия на прибор – 3 года;
• межповерочный интервал - 1 год (3 года для модели с оптическим преобразователем ПГО-903У);
• средний полный срок службы газоанализатора – 10 лет.

Области применения

Взрывоопасные зоны помещений и наружных установок согласно Ех-маркировке, ГОСТ I ЕС 60079-14-2011:
- резервуары хранения нефти и нефтепродуктов, а также сжиженного газа;
- нефте- и газоперекачивающие станции магистральных нефте- и газопроводов;
- котельные, топочные, ТЭЦ и другие;
- предприятия химической и металлургической промышленности;
- лакокрасочные производства;
- склады горюче-смазочных материалов;
- стационарные заправочные станции;
- производства удобрений и пластмасс;
- буровые и добывающие платформы, в местах установки технологического оборудования в процессе добычи и переработки нефти и газа;
- наливные эстакады и морские терминалы и т.д.


Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с преобразователями газовыми ПГТ-903У
Примечания:
1) Диапазон показаний в единицах измерений объёмной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.
2) Диапазон измерений в единицах измерений объёмной доли определяемого компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР.
3) Значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.

Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с преобразователями газовыми ПГО-903У
Примечания:
1) градуировка газоанализатора - нефтепродукты осуществляется изготовителем на один из определяемых компонентов:
- бензин неэтилированный по ГОСТ Р 51866-2002;
- топливо дизельное по ГОСТ 305-2013;
- керосин по ГОСТ Р 52050-2006;
- уайт-спирит по ГОСТ 3134-78;
- топливо для реактивных двигателей по ГОСТ 10227-86;
- бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту»;
- бензин авиационный по ГОСТ 1012-2013.
2) СX - значение содержания определяемого компонента на входе газоанализатора.

Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с преобразователями газовыми ПГЭ-903У
