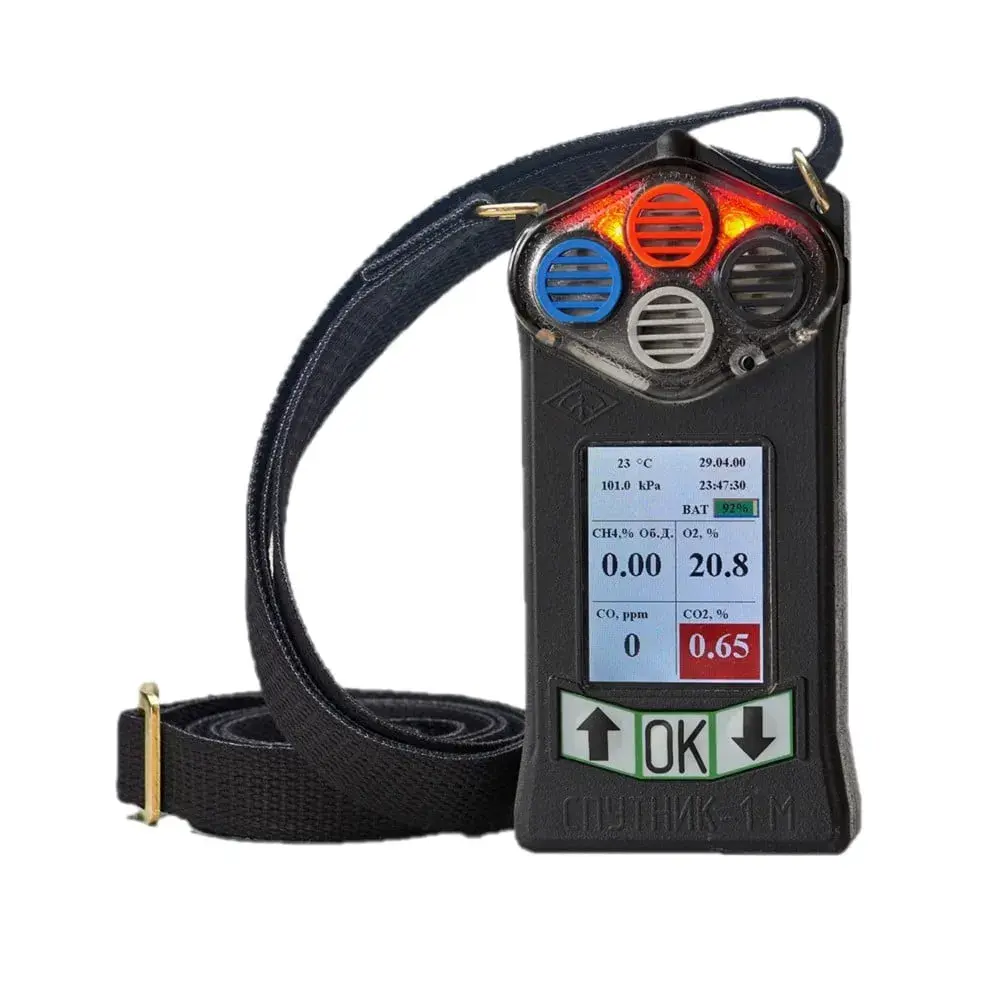

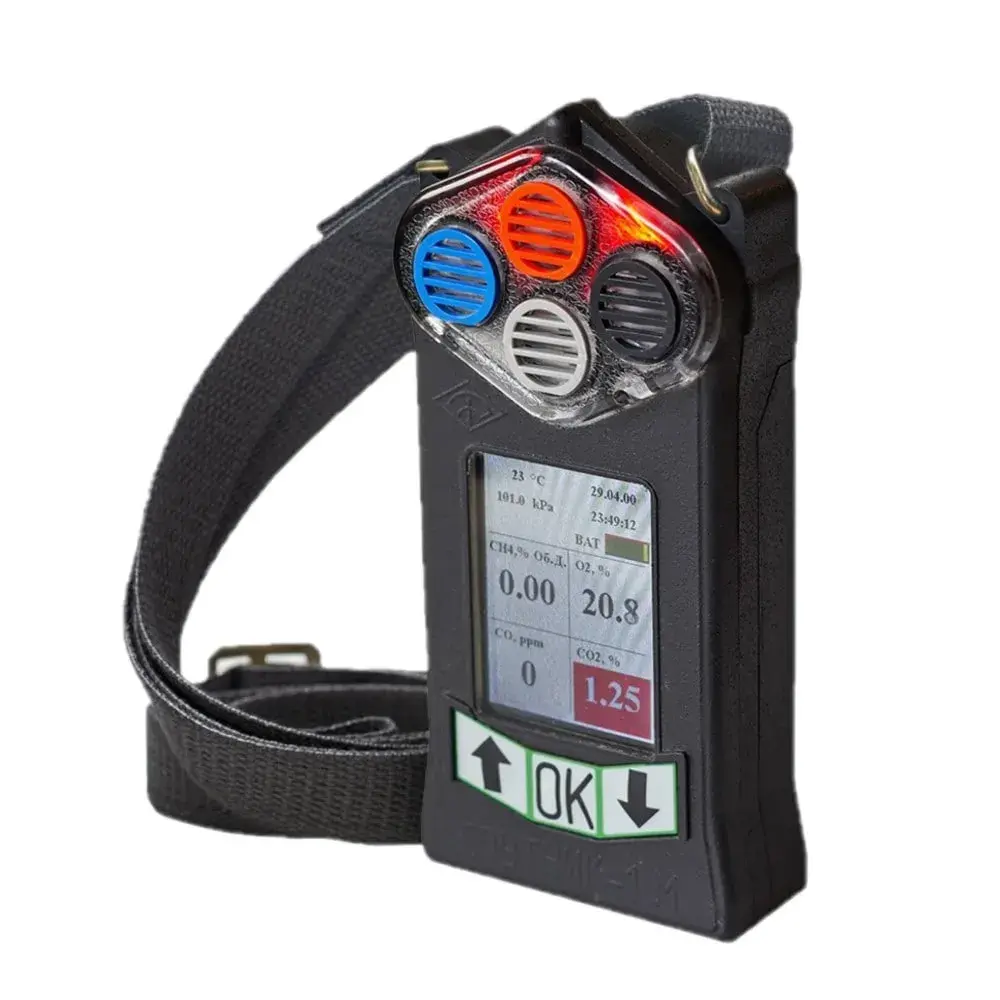

Переносной взрывозащищённый газоанализатор «Спутник-1М-II» применяется для мониторинга концентрации горючих углеводородных или токсичных газов и кислорода в окружающем воздухе.
Спутник-1М-II выполнен в пластмассовом пылевлагозащищённом корпусе со степенью защиты IP65.
Устройство имеет десять различных исполнений, которые отличаются по количеству и типу контролируемых веществ. Это позволяет пользователям выбрать наиболее подходящую конфигурацию для конкретных нужд.
По желанию заказчика возможно изготовление прибора, который будет измерять до 4 газов в любом сочетании из следующего списка: CH4, O2, CO, CO2, SO2, H2S, NH3, NO, NO2. Такая гибкость в выборе позволяет использовать газоанализатор в самых разнообразных условиях и для решения специфических задач. Для анализа воздушной среды в труднодоступных местах (колодцы, коллекторы) прибор может использоваться совместно с пробоотборным устройством ПОУ-II.
Особенности газоанализатора «Спутник-1М-II»:
- одновременный контроль от 1 до 4 веществ (в зависимости от исполнения);
- сохранение последних 120 рабочих часов в «чёрном ящике»;
- встроенный детектор удара и сигнализатор неподвижного состояния;
- представление информации о состоянии атмосферы с помощью графических диаграмм;
- отображение на дисплее текущего времени, температуры и давления;
- светозвуковая сигнализация превышения заданных значений анализируемых компонентов;
- возможность беспроводной отправки данных из внутренней памяти прибора в компьютер используя устройство УСИ-1;
- опция часы и календарь;
- маркировка взрывозащиты корпуса - 0Еx ia IIC T4 Ga Х;
- не нуждается в частом обслуживании.
Сферы применения газоанализатора «Спутник-1М-II»:
- нефтяная и газовая промышленность;
- подземные и замкнутые пространства;
- экологические службы и др.
Прибор внесён в Госреестр СИ РФ.
Межповерочный интервал – 1 год.
Назначенный срок службы – 5 лет.
Метрологические характеристики газоанализатора Спутник-1М-II
| Газовый компонент (измерительный канал) | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной погрешности измерений | Цена деления наименьшего разряда | Диапазон регулирования порога срабатывания сигнализации |
| Оптические сенсоры | |||||
| Метан (CH4) | от 0 до 100 % об. д. | от 0 до 2,5 % об.д. | ±0,1 % об. д. (абс.) | 0,01 % об. д. | от 0,5 до 2,5 % об. д. |
| от 0 до 100 % НКПР | от 0 до 100 % НКПР | ±5 % НКПР (абс.) | 0,1 % НКПР | от 1 до 50 % НКПР | |
| Пропан (C3H8) | от 0 до 100 % НКПР | от 0 до 100 % НКПР | ±5 % НКПР (абс.) | 0,1 % НКПР | от 1 до 50 % НКПР |
| Углекислый газ (CO2) | от 0 до 1,5 % об. д. | от 0 до 1,0 % об. д. | ±0,1 % об. д. (абс.) | 0,01 % об. д. | от 0,2 до 1,0 % об. д. |
| Электрохимические сенсоры | |||||
| Кислород (O2) | от 0 до 30 % об. д. | от 0 до 25 % об. д. | ±0,5 % об. д. (абс.) | 0,1 % об. д. | от 18,5 до 21,0 % об. д. |
| от 0 до 30 % об. д. | от 0 до 30 % об. д. | ±0,5 % об. д. (абс.) | 0,1 % об. д. | от 18,5 до 21,0 % об. д. | |
| Угарный газ (СО) | от 0 до 220 млн-1 | от 0 до 200 млн-1 | ±(6+0,07·Сх) * млн-1 (абс.) | 1 млн-1 | от 10 до 100 млн-1 |
| Сероводород (H2S) | от 0 до 120 млн-1 | от 0 до 10 млн-1 включ. | ±2 млн-1 (абс.) | 1 млн-1 | от 5 до 50 млн-1 |
| св. 10 до 100 млн-1 | ±20 % (отн.) | ||||
| Диоксид азота (NO2) | от 0 до 25 млн-1 | от 0 до 2 млн-1 включ. | ±0,5 млн-1 (абс.) | 0,1 млн-1 | от 1 до 10 млн-1 |
| св. 2 до 20 млн-1 | ±25 % (отн.) | ||||
| Аммиак (NH3) | от 0 до 120 млн-1 | от 0 до 20 млн-1 включ. | ±5 млн-1 (абс.) | 1 млн-1 | от 20 до 70 млн-1 |
| св. 20 до 100 млн-1 | ±25 % (отн.) | ||||
| Диоксид серы (SO2) | от 0 до 25 млн-1 | от 0 до 4 млн-1 включ. | ±0,8 млн-1 (абс.) | 0,1 млн-1 | от 1 до 10 -млн-1 |
| св. 4 до 20 млн-1 | ±20 % (отн.) | ||||
Примечание: * - Сх - измеряемое значение объемной доли газового компонента.
