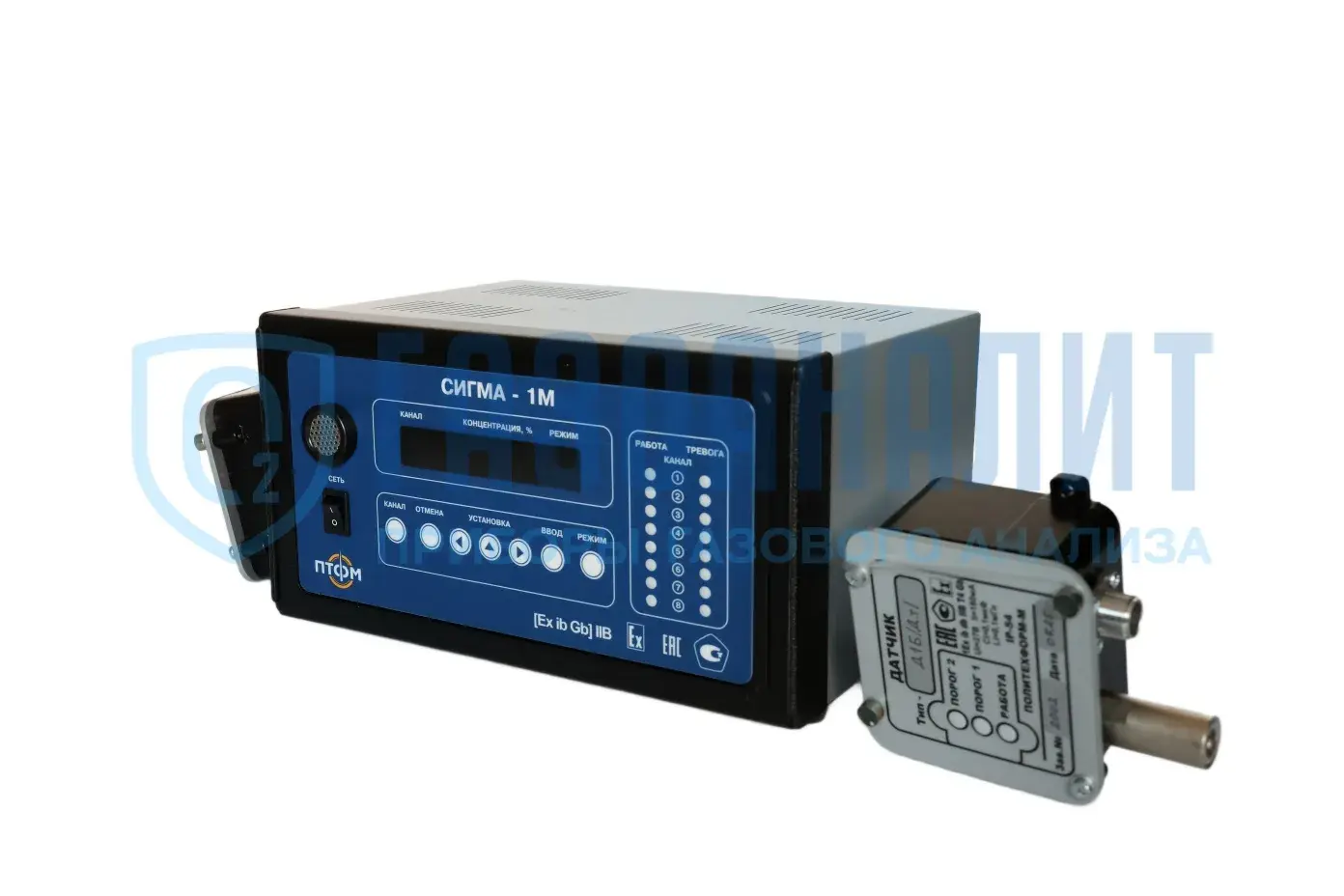

СИГМА-1М газоанализатор взрывоопасных газов и паров многоканальный стационарный

Предназначен для выполнения измерений и анализа ДВК ( довзрывоопасных концентраций) легковоспламеняющихся горючих паров и газов, таких как метан, пропан, пары бензина, керосина, дизельного топлива, уайт-спирита, топлива для реактивных двигателей, авиационного бензина, авиационного топлива и других горючих углеводородных соединений (ВОГ) в атмосфере воздуха или в инертных газах (азот).

Газоанализатор представляет собой стационарный микропроцессорный, телеметрический, многоблочный, газоизмерительный прибор с восемью совмещенными каналами питания и передачи данных с конвекционной подачей газовоздушной смеси на чувствительные элементы и настраиваемыми порогами светозвукового оповещения, имеющего выходы на внешнее исполнительное управляющее оборудование (сирены, табло, вентиляция, клапаны).

Завод-изготовитель несёт гарантию полного соответствия СИГМА-1М заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

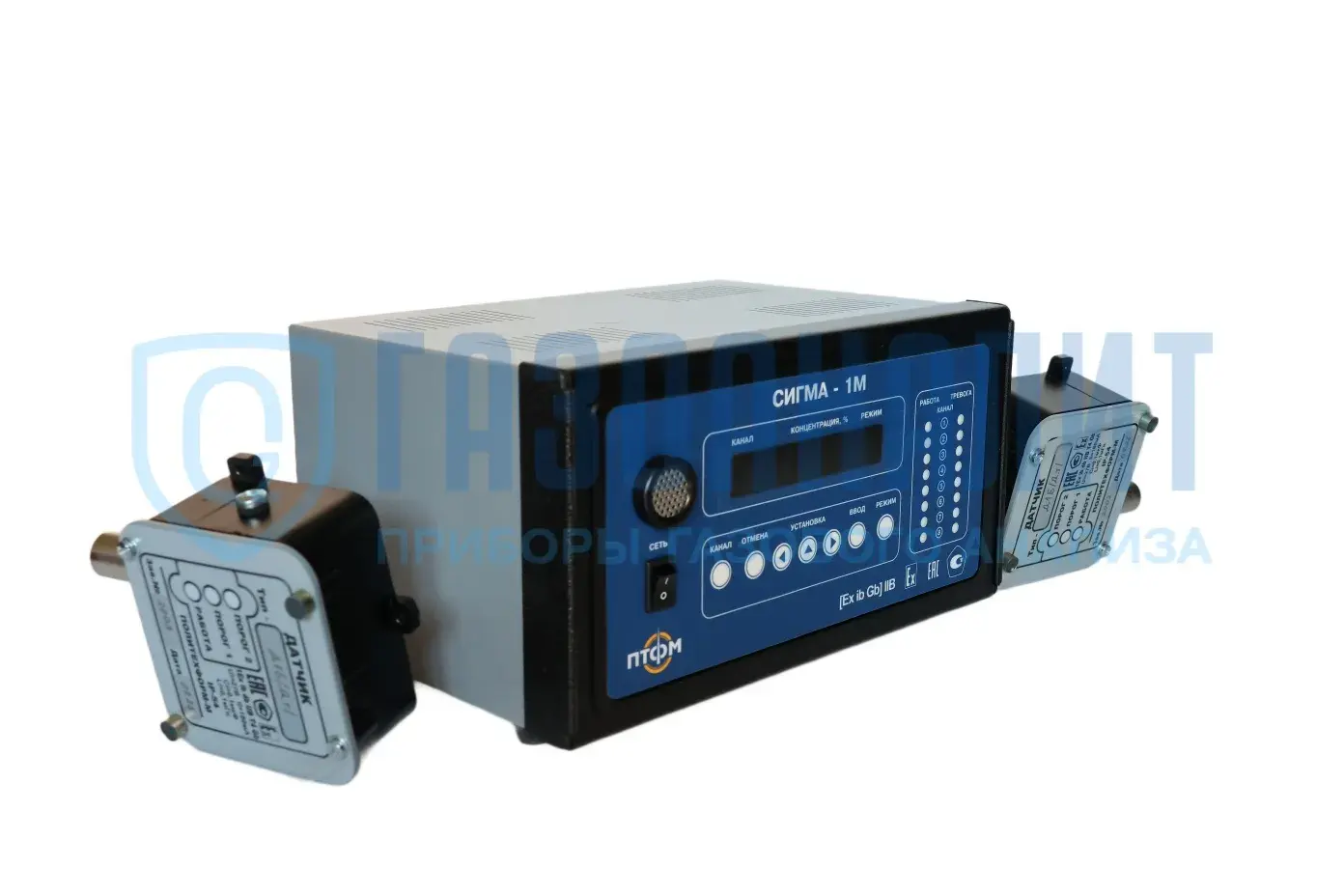

Конструктивно СИГМА-1М состоит из следующих узлов:

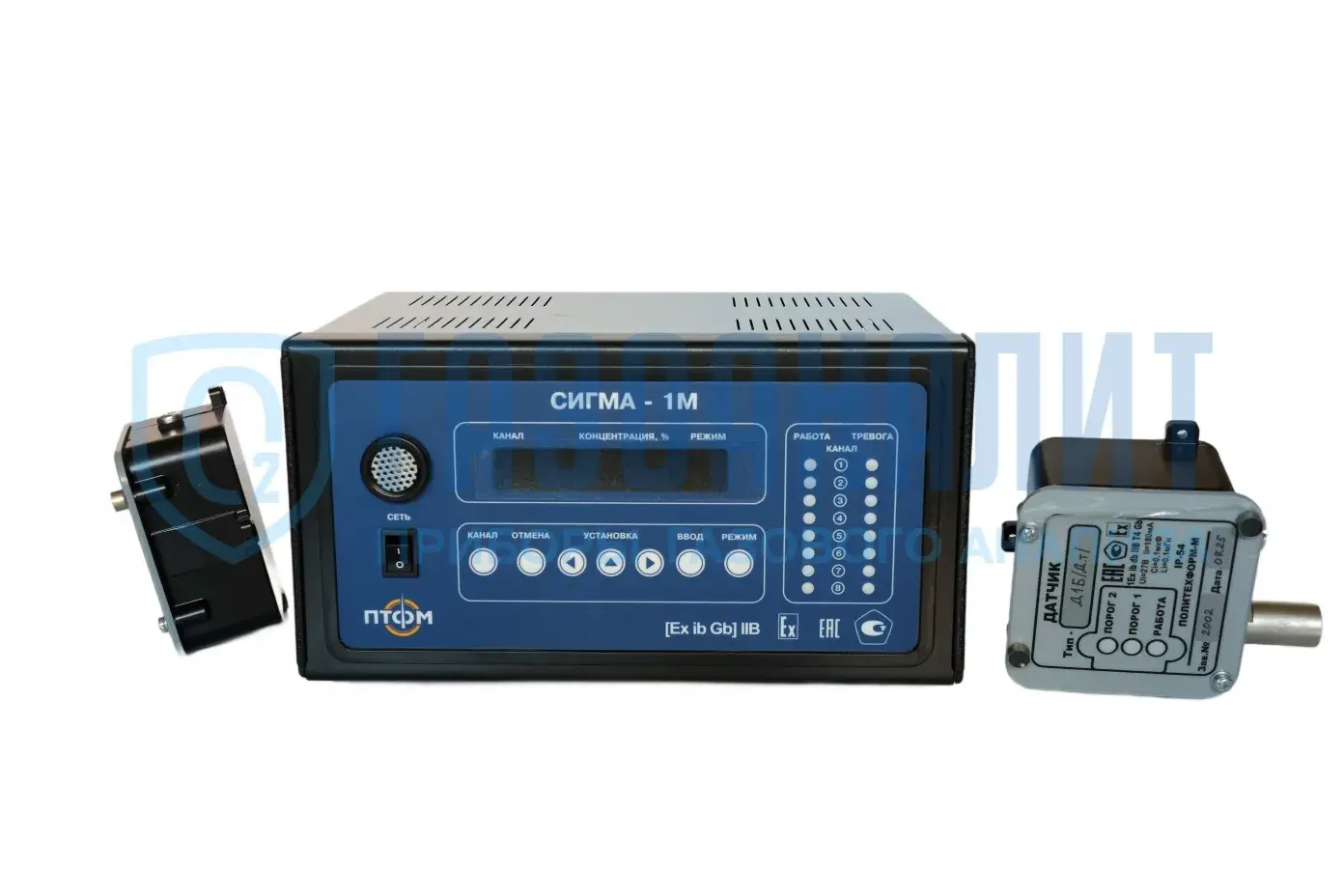

- информационный пульт (контроллер);

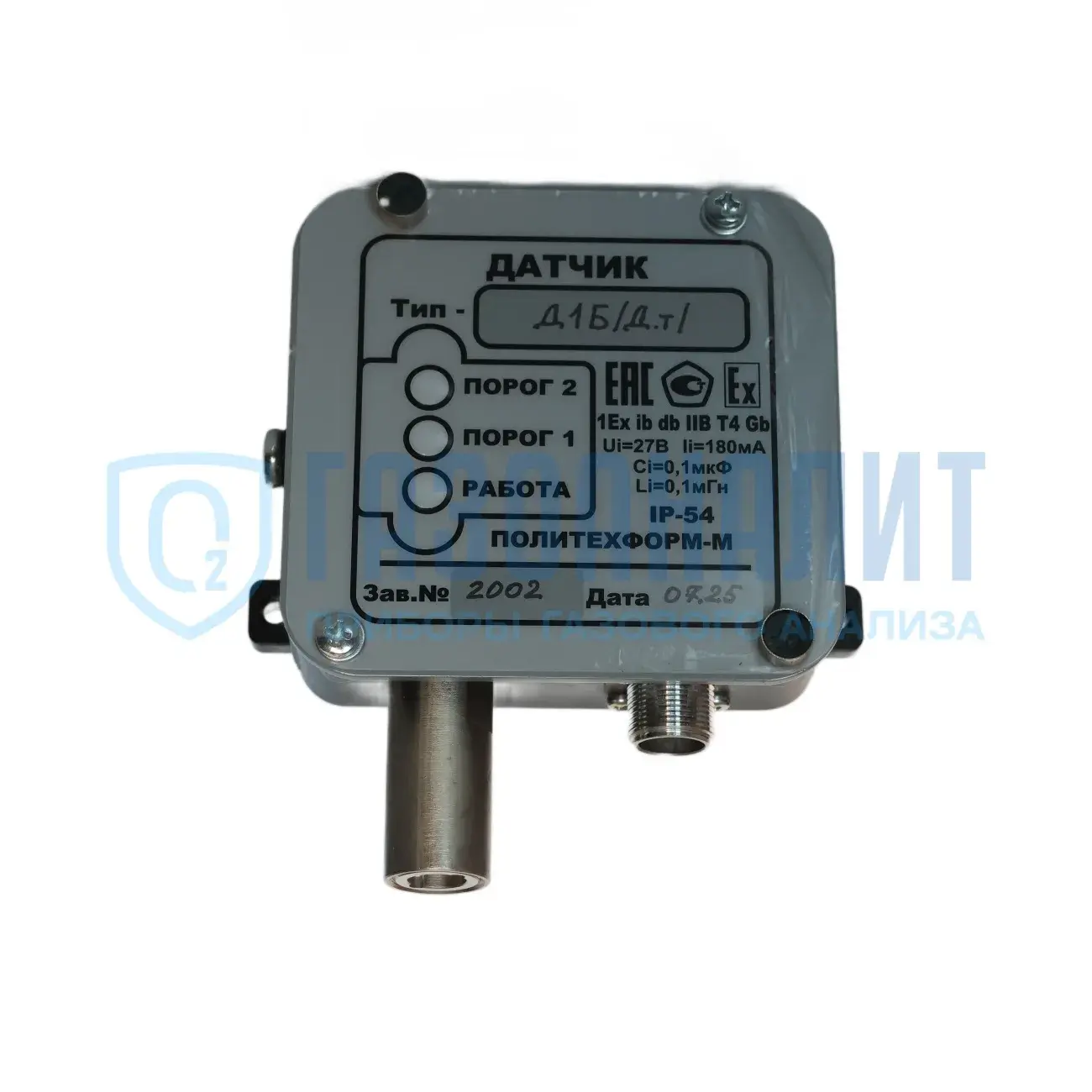

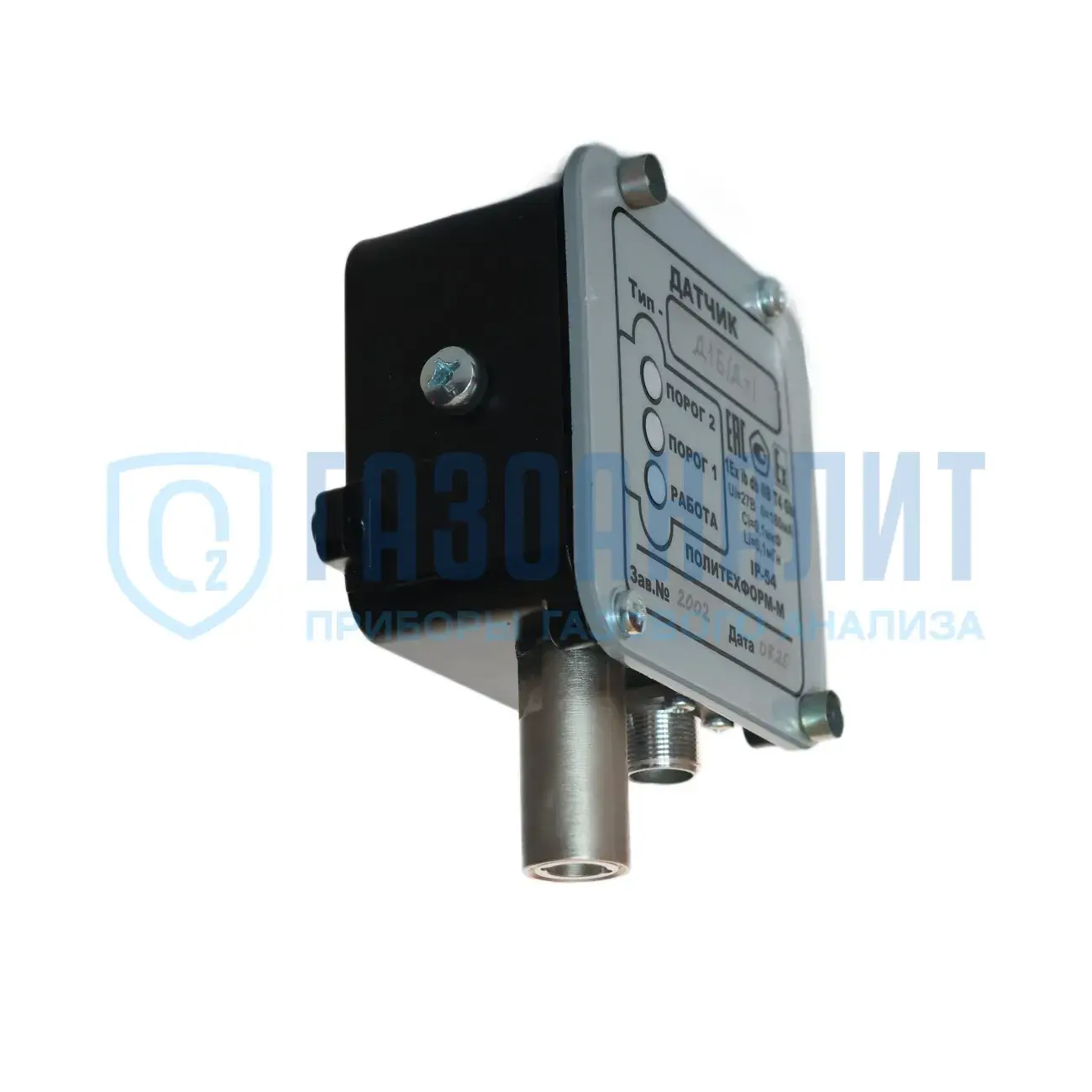

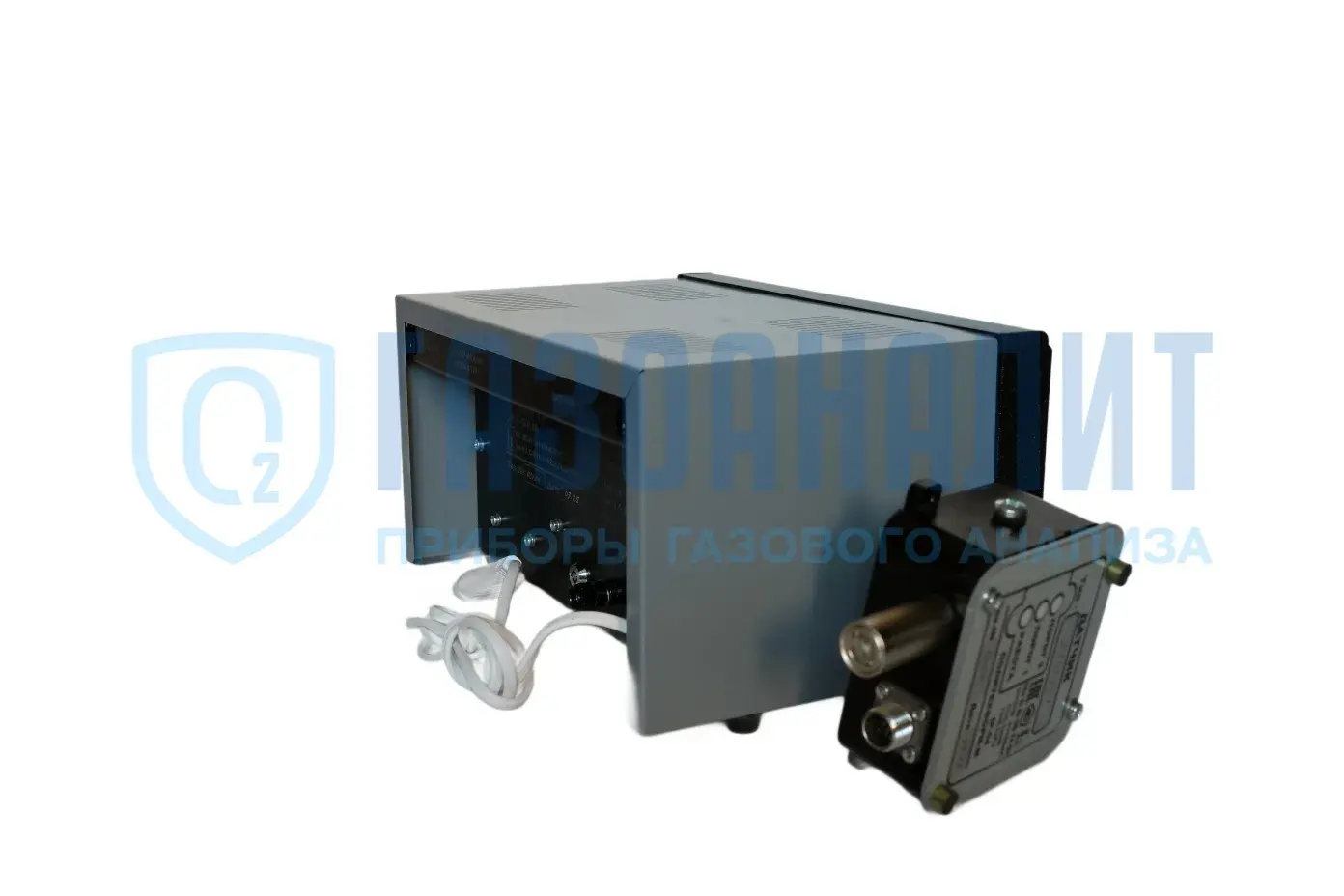

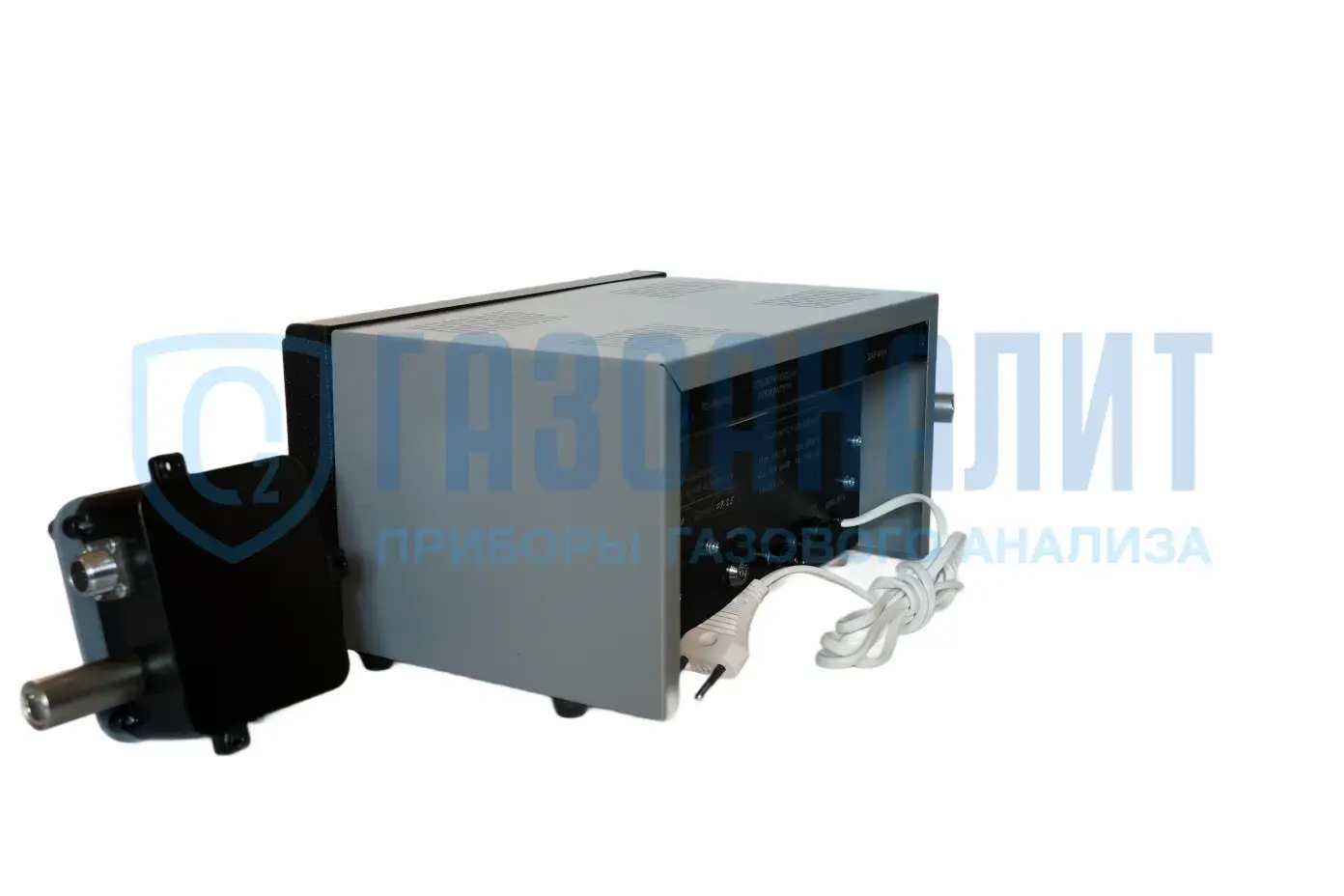

- выносные блоки датчиков - от 1ого до 8ми шт. (Д1Б, Д1БФ, Д1БФМ, Д1ИБ, Д1ИМ, Д1ИП, Д1М, Д1П).

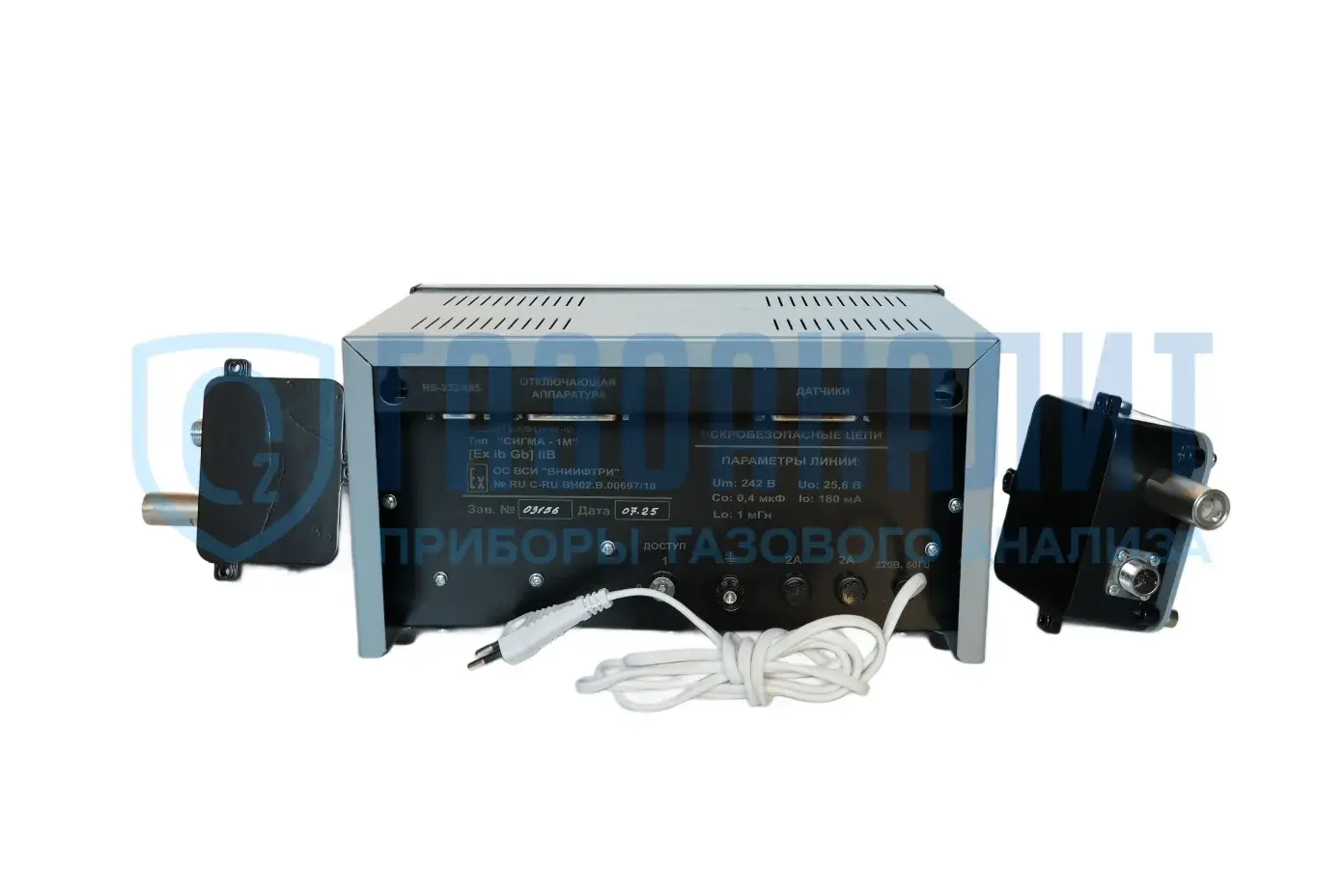

Информационный пульт газоанализатора обеспечивает:
• выдачу звуковых и световых сигналов оповещения в случае превышения порогов;
• установку пороговых значений концентрации ВОГ;
• питания датчиков газового контроля;
• обработку и отображение результатов измерений;
• формирование релейных сигналов управления внешними устройствами;
• передачу измерительной информации в компьютер или на центральный пульт в соответствии с требованиями цифрового интерфейса RS-485 (или RS-232C) по протоколу MODBUS RTU.
Выносные блоки датчиков на горючие газы (ВОГ) применяются для преобразования концентрации измеряемого компонента в нормализованный телеметрический сигнал и передачи его в информационный пульт, а также для обеспечения местной световой сигнализации превышения установленных пороговых значений.

В соответствии с ГОСТ Р 51330.0-99 газоанализатор относится к электрооборудованию с уровнем взрывозащиты «Взрывобезопасное электрооборудование».
Информационный пульт выполнен с искробезопасными выходными цепями уровня ib и устанавливается вне взрывоопасных зон.
Датчики являются взрывозащищёнными и имеют два вида взрывозащиты:
- «Искробезопасная электрическая цепь» с уровнем ib;
- «Взрывонепроницаемая оболочка».

Датчики могут устанавливаться непосредственно во взрывоопасных зонах, помещениях согласно гл. 7.3 ПУЭ и другим документам, регламентирующим применение электрооборудования во взрывоопасных средах.
По устойчивости к механическому воздействию датчик имеет высокую степень механической прочности оболочки по ГОСТ Р 51330.0-99.
Газоанализатор СИГМА-1М удовлетворяет требованиям ГОСТ 27540-87 (р. 3), ГОСТ 12.2.007.0-75 и является многофункциональным восстанавливаемым изделием.

Данный прибор внесён в Государственный реестр средств измерений и поставляется с обязательной госповеркой.

Преимущества и особенности:
1. возможность замены термокаталитических датчиков оптическими с принципом измерения концентрации углеводородов, совместимых со всеми ранее произведёнными газоанализаторами;
2. оптические выносные датчики имеют увеличенный срок службы, высокую ремонтопригодность, с уменьшенным количеством ложных срабатываний, сокращённое время отклика датчика на измерения концентрации;
3. подключение к одному информационному пульту до 8-ми выносных измерительных преобразователей на разные газы;
4. возможность применения ПО ПТФМ 1.0, удалённость измерительного преобразователя от информационного пульта до 2 км;
5. 2 порога сигнализации могут быть изменены Потребителем в процессе эксплуатации газоанализатора;
6. возможна специального программного обеспечения, отображающим карту анализируемого объекта и состояние каждой из точек контроля в его пределах, выполняющим визуальное и звуковое оповещение, архивацию результатов измерений и аварийных событий;
7. высокая степень механической прочности оболочки по ГОСТ Р 51330.0-99;
8. взрывозащищенное исполнение (информационный пульт - «[Exib]IIB»; выносные датчики - «1ЕхibdIIВТ4 X»);
9. цифровая индикация результатов измерения;
10. силовые исполнительные реле с «сухими контактами»;
11. порт связи с внешними устройствами по цифровому каналу RS-232 и RS-485;
12. уровень пыле и влагозащиты корпуса выносного датчика - IP-54;
13. возможность фланцевого присоединения датчиков для установки на резервуаре и вдали от него.

Области применения

- атмосфера взрывоопасных зон, производственных помещений класса B-I, B-Ia и наружных установок класса B-Ir;
- объекты нефтедобывающих, газодобывающих и перерабатывающих предприятий;
- насосные станции;
- нефтебазы и склады ГСМ;
- АЗС, АГНКС, АГЗС;
- помещения котельных и топочных различных мощностей;
- коммунальные сети;
- склады ЛВЖ;
- и другие объекты, где возможна утечка газа или испарение горючих взрывоопасных жидкостей.

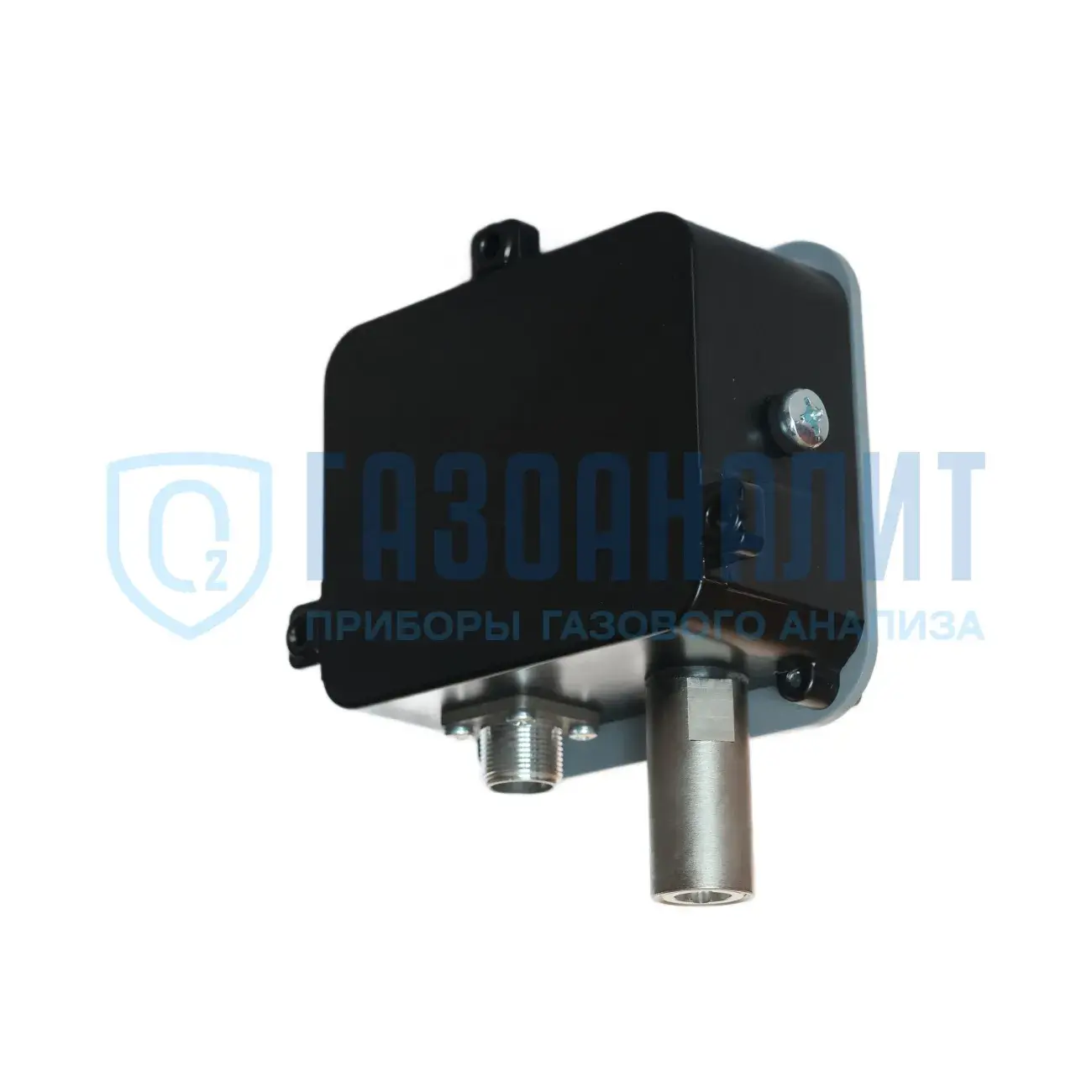

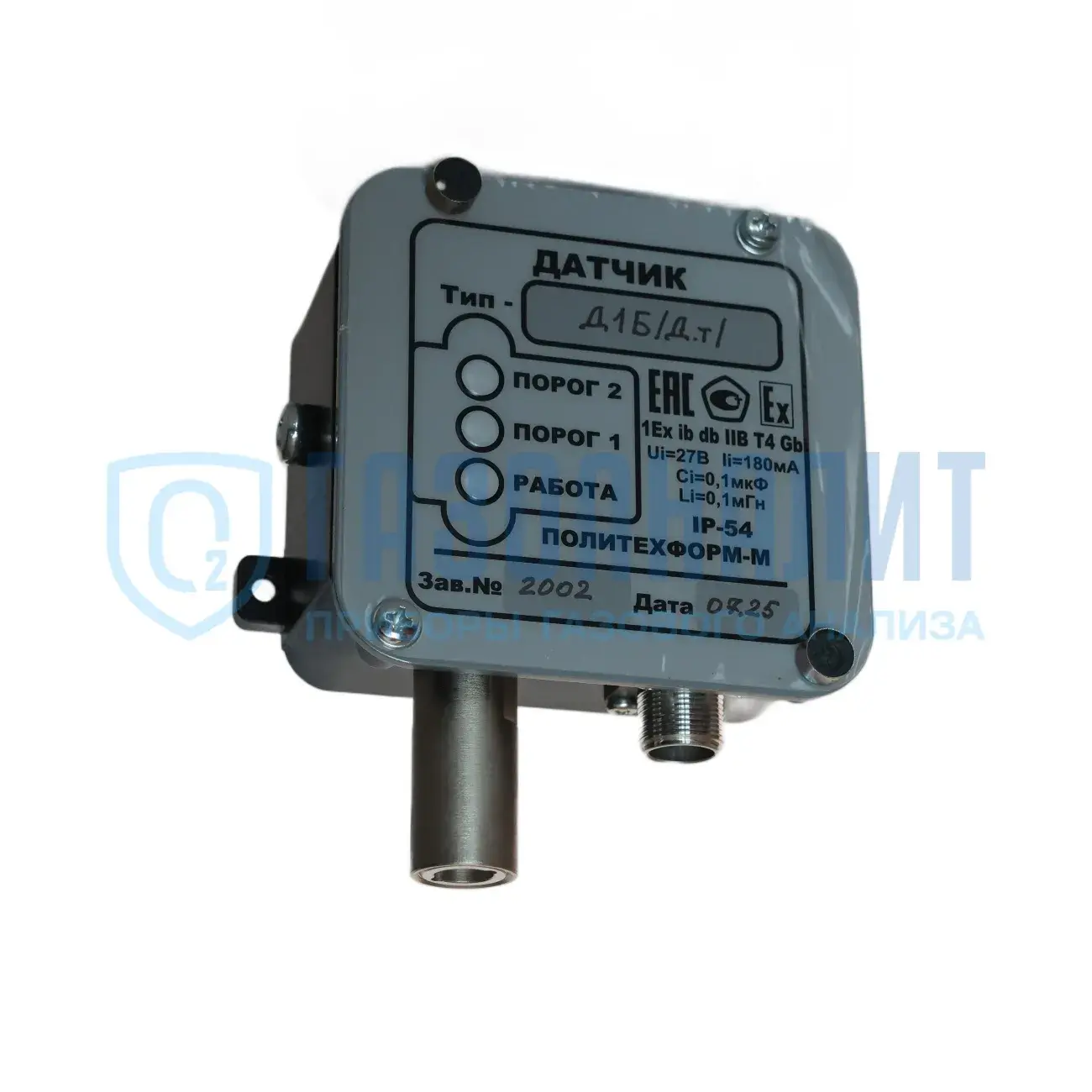

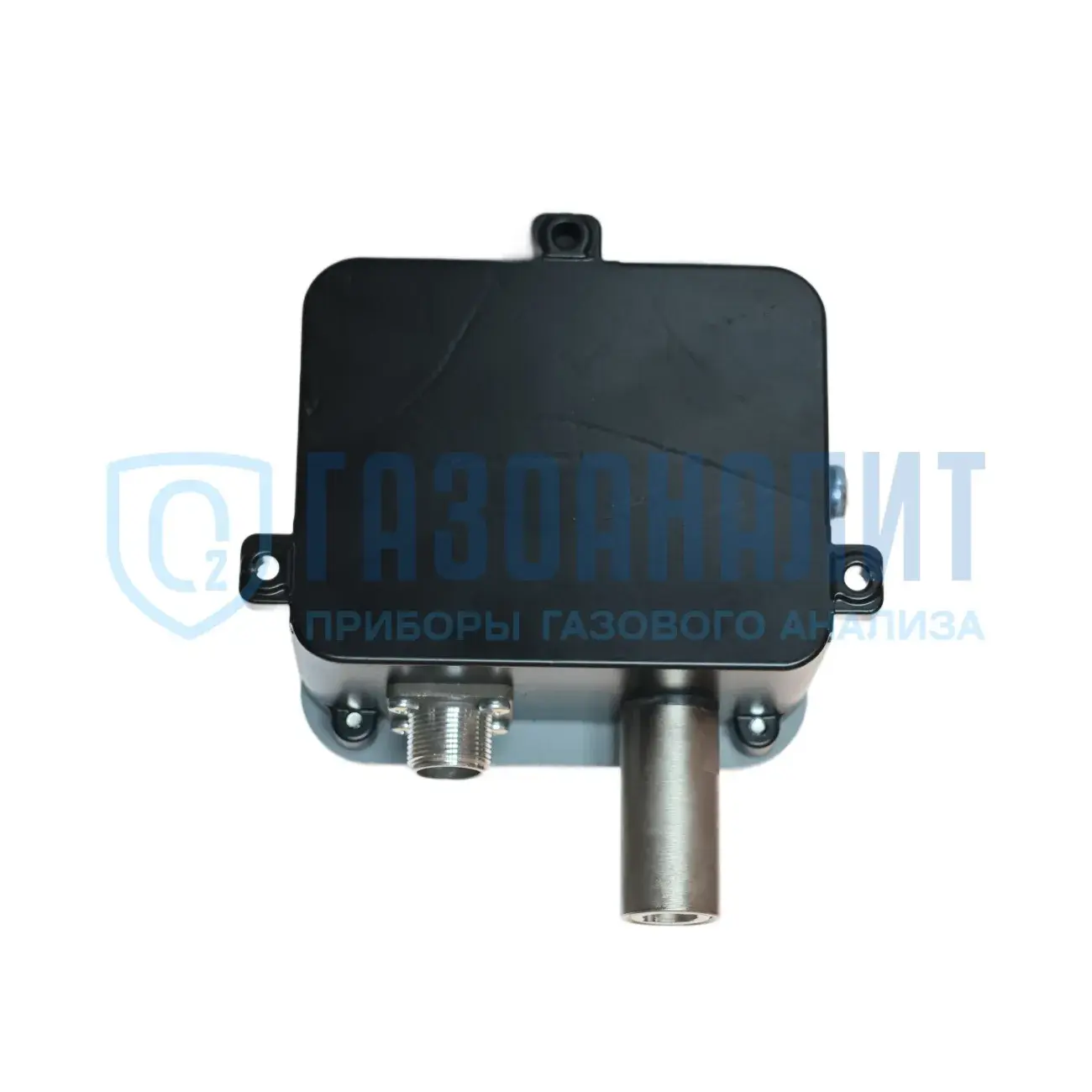

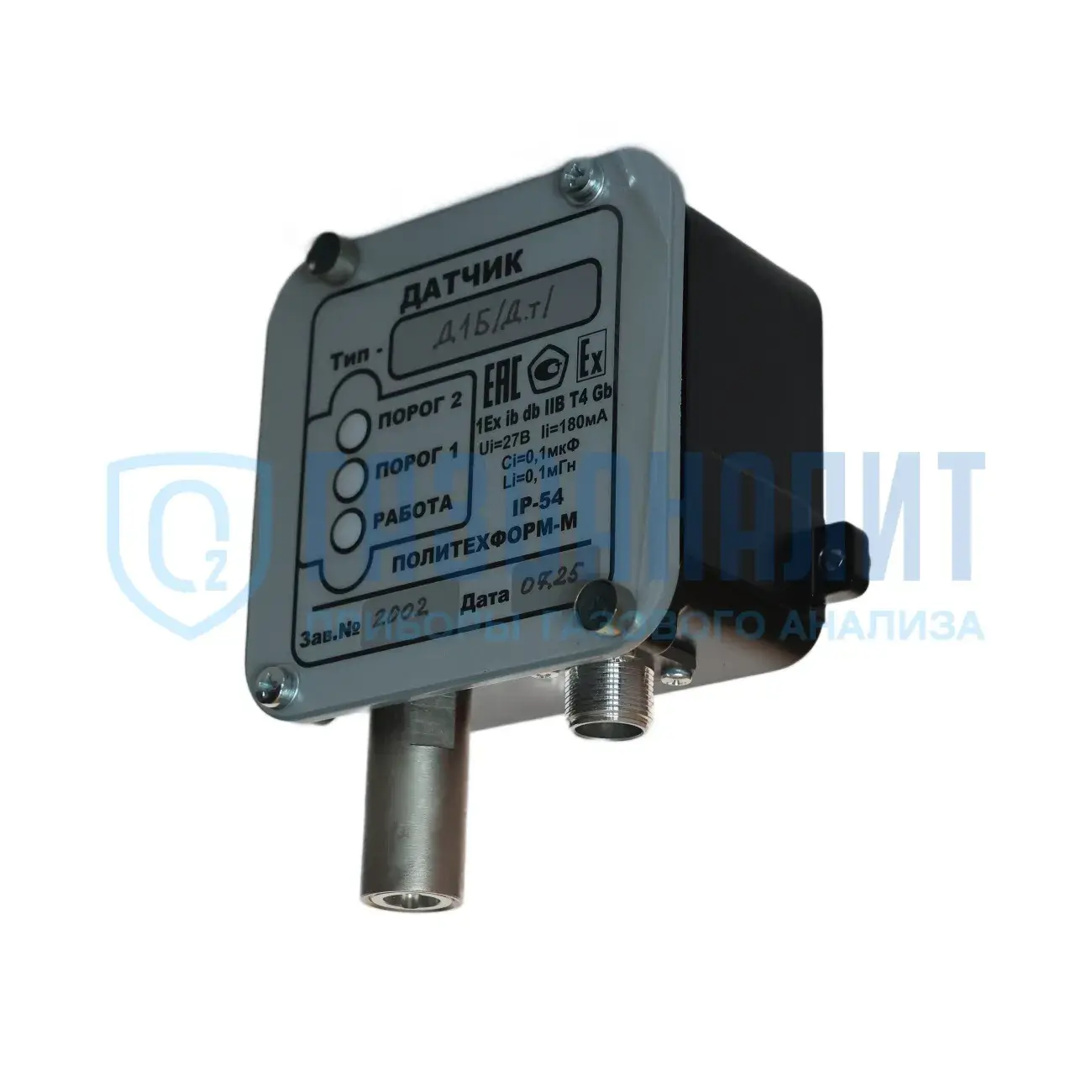

Варианты конструктивных исполнений выносных датчиков загазованности (измерительных преобразователей)
