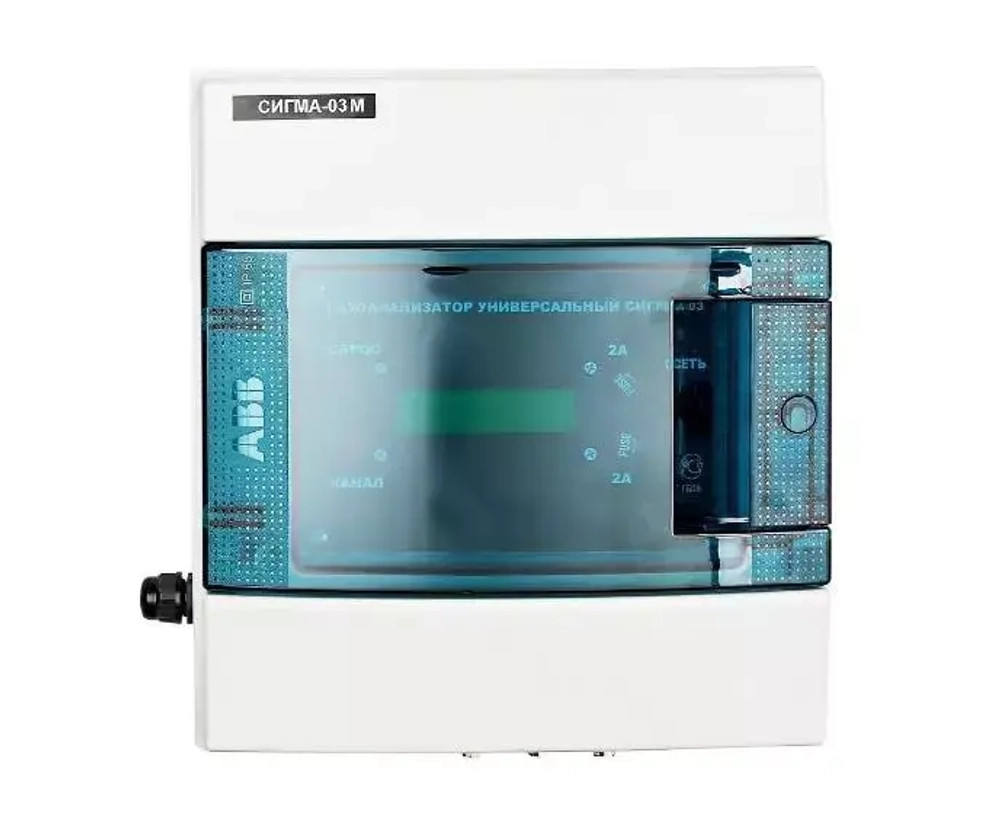

Серийно производимый универсальный многоканальный газоанализатор СИГМА-03М применяется для контроля концентрации кислорода, токсичных и взрывоопасных газов.
Устройство представляет собой стационарный многоблочный прибор, состоящий из информационного блока СИГМА-03М.ИПК и выносных датчиков СИГМА-03.Д различного исполнения. Информационный блок размещают на стене во взрывобезопасной зоне.
В отличие от блока питания и сигнализации (пульта), выносные датчики (сенсоры) имеют взрывозащищённое исполнение. В зависимости от модификации газоанализатора к информационному блоку возможно подключить от 1 до 14 сенсоров разного типа. Подключение осуществляется с помощью кабеля.

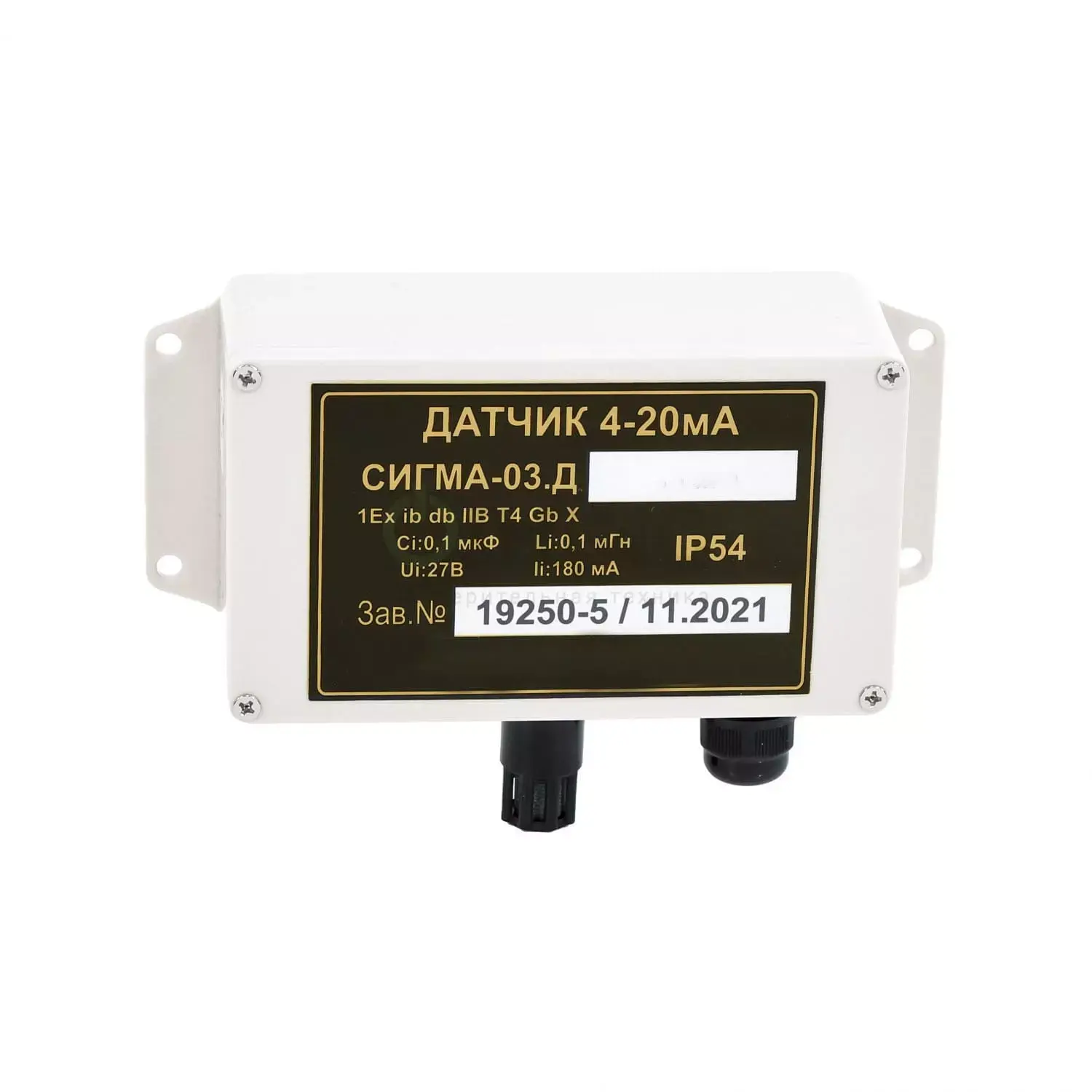

Выносные взрывозащищённые датчики обеспечивают непрерывное измерение вредных веществ, посредством аналогового сигнала (4 - 20) мА передают данные в блок СИГМА-03.ИПК. Датчики СИГМА-03.Д могут применяться как самостоятельные устройства, не только в составе газоанализатора. По запросу заказчика для связи с ПК блок оснащается цифровым каналом RS-485.
Имеются световая и звуковая сигнализация о превышении порогов. Пороги настраиваются пользователем. Во внутренней памяти записываются показания и информация об аварийных ситуациях.
Отличительные особенности газоанализаторов СИГМА-03М:
- это 16 канальный контроллер, с возможностью одновременного подключения до 16 датчиков на различные вещества;
- это сверхпрочный металлический корпус контроллера и датчиков;
- это мгновенная реакция на загазованность и мощный свето-звуковой сигнал;
- это наличие аналогового выхода 4-20мА, релейные выходы, интерфейс RS-485, радиоканал GSM (Bluetooth) для диагностики и настройки;
- это возможность изменения конфигурации вторичного прибора по месту.
Сферы применения СИГМА-03М:
- пищевая промышленность;
- теплоснабжающие предприятия, котельные (ГРЭС, ТЭЦ);
- очистительные сооружения (коллекторы);
- пивоваренное производство;
- химические предприятия;
- нефтегазовая отрасль;
- фармацевтика;
- сектор ЖКХ;
- автозаправочные станции (АЗС) и склады ГСМ;
- и автопаркинги и др.
Прибор внесён в Госреестр СИ России. Поставляется с первичной поверкой. Межповерочный интервал - 1 год. Срок службы - 10 лет. Гарантийный срок - 1 год.
Состав газоаналитической системы Сигма-03М
| Наименование | Внешний вид |

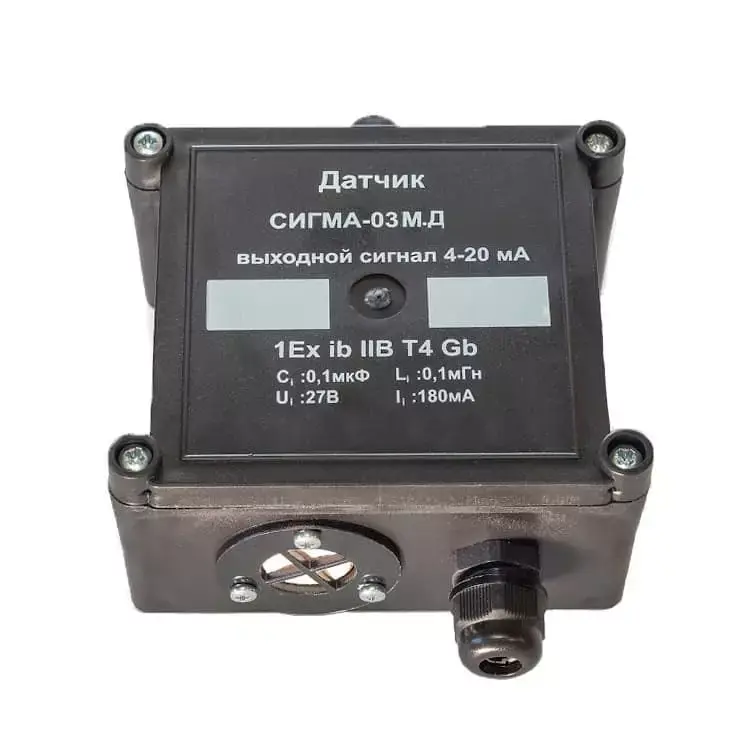

Датчик Сигма-03М.Д1
|
|
Датчик Сигма-03М.Д2
|
|
Датчик Сигма-03М.Д3
|
|

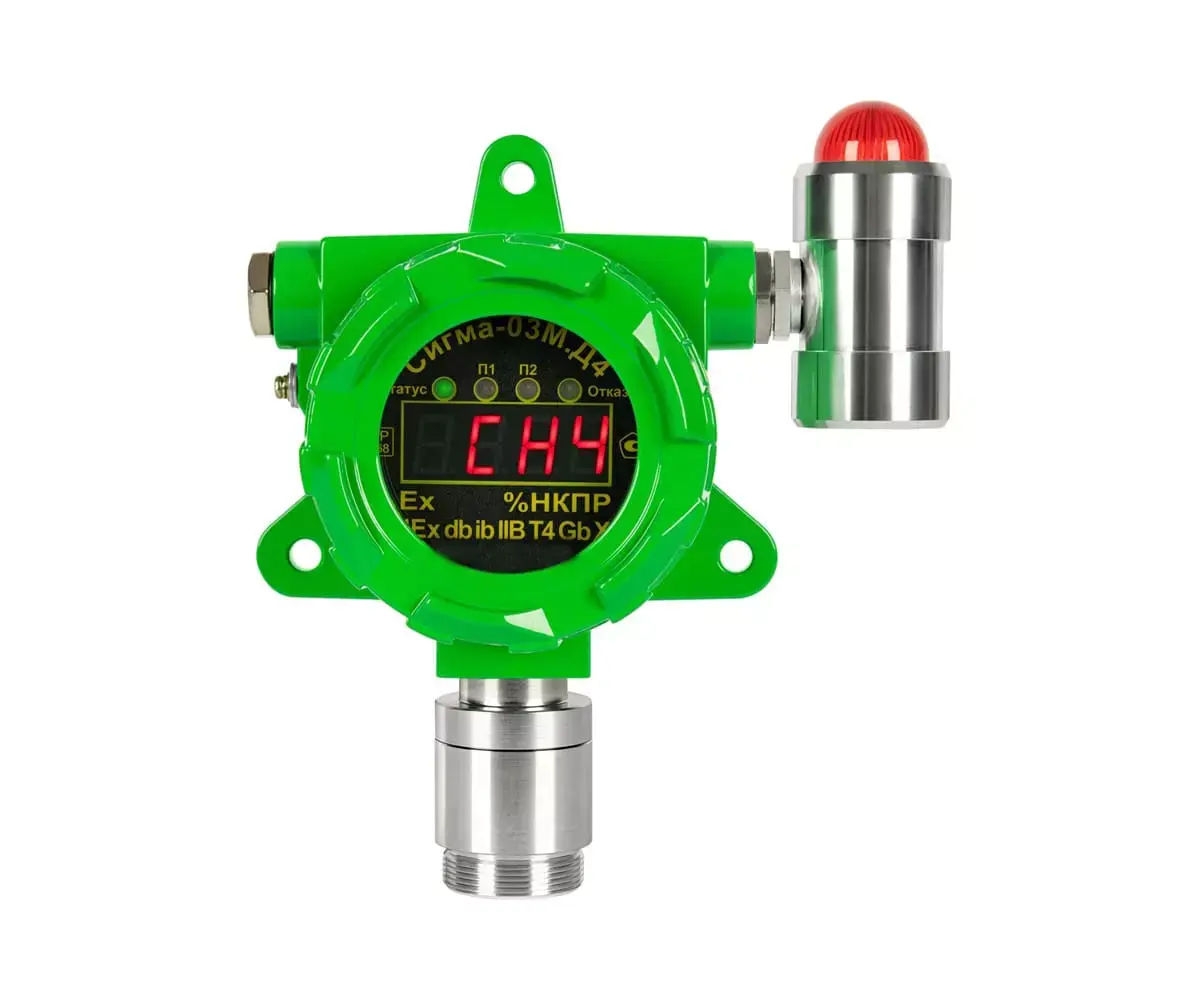

Датчик Сигма-03М.Д4
|
|

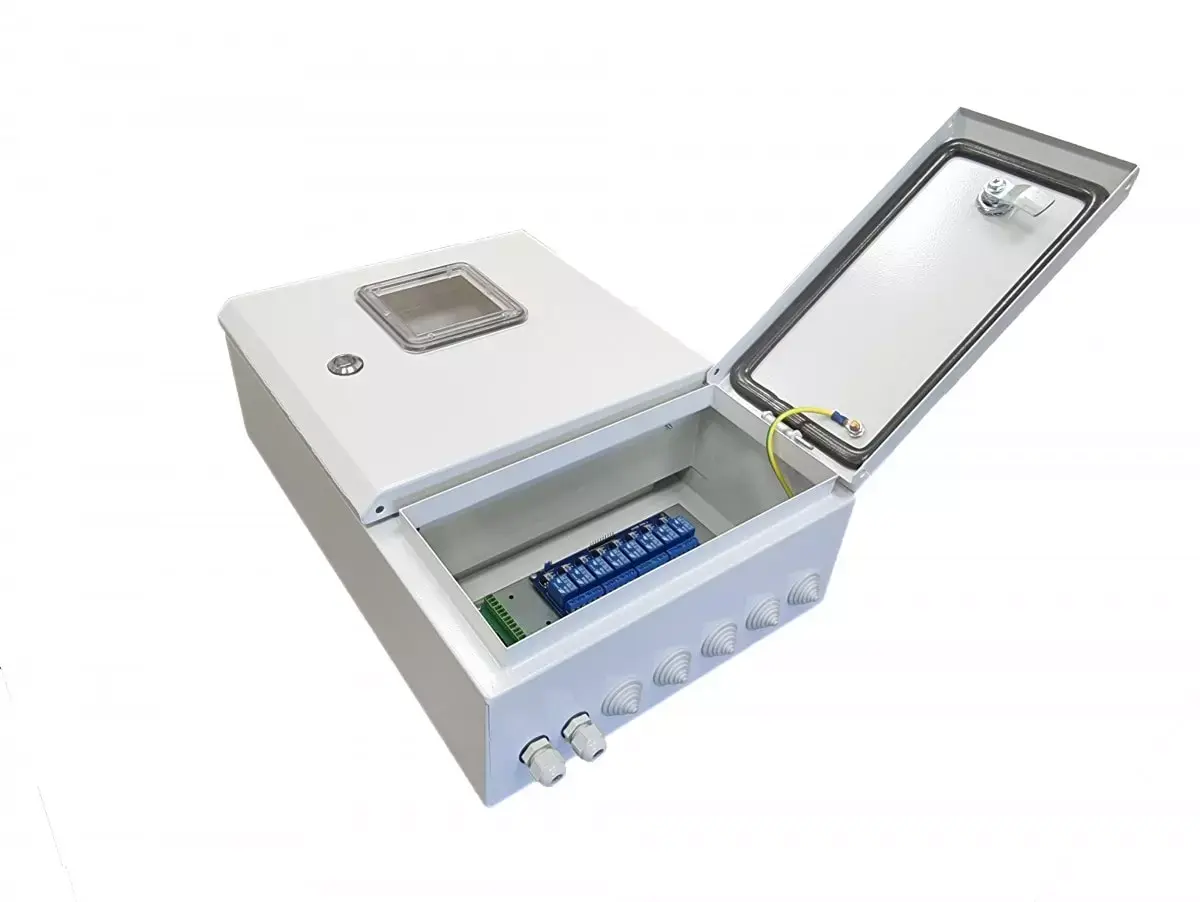

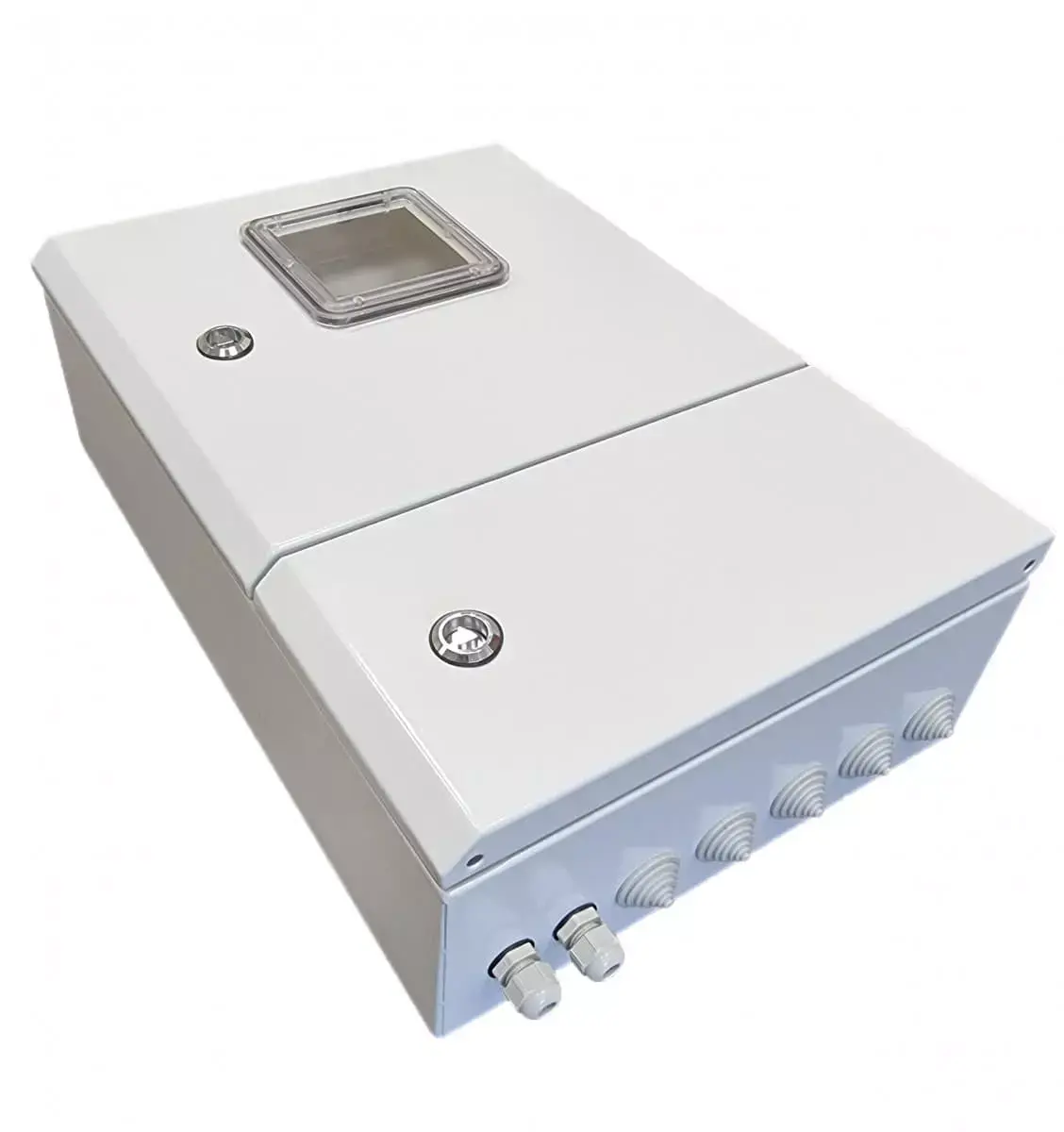

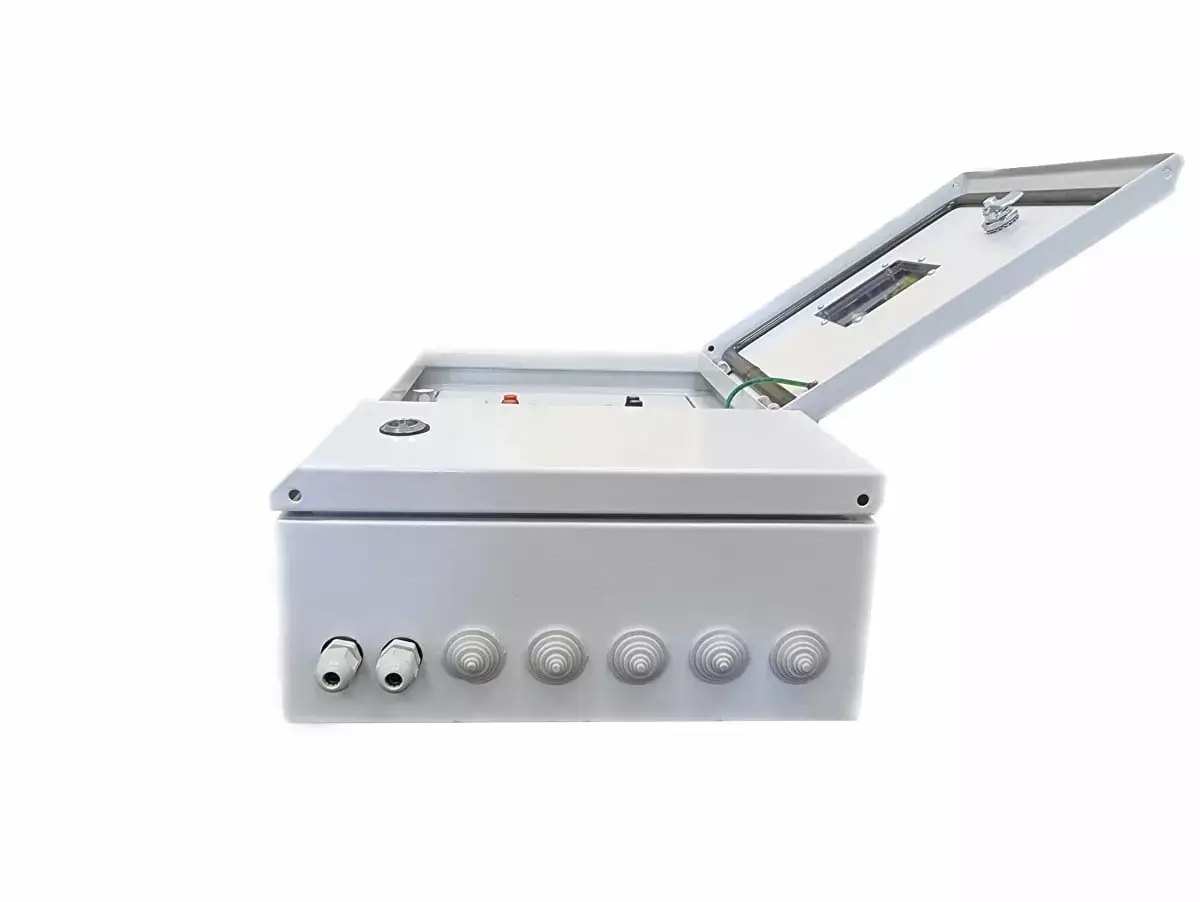

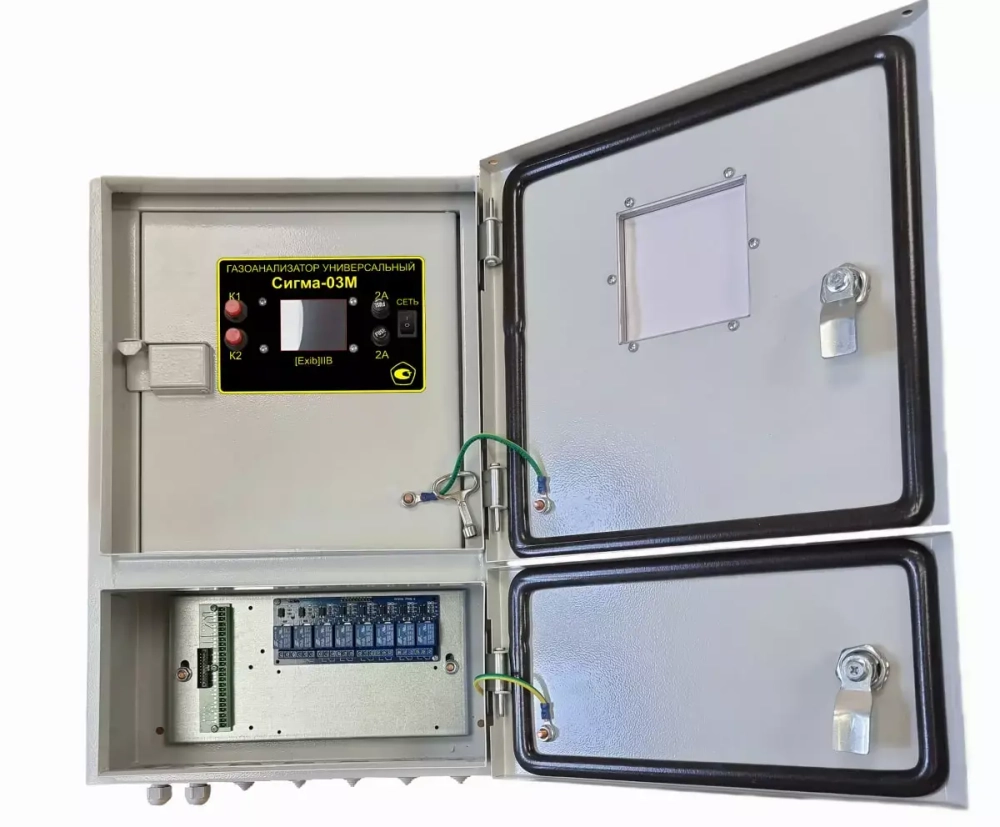

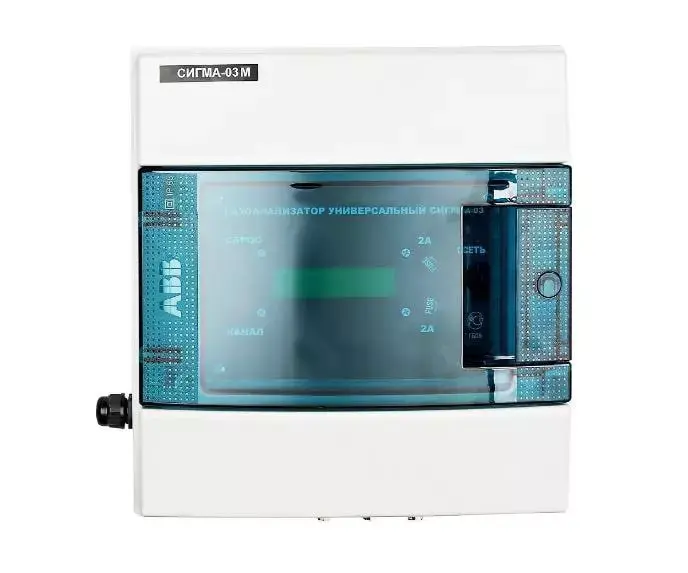

Информационный блок газоанализатора СИГМА-03М.ИПК
|
|
Модификации газоанализаторов Сигма-03М
|
Устройства в составе газоанализатора |
Ех-маркировка по ГОСТ 31610.0-2014 |
Температура окружающей |
|
Блок информационный СИГМА-03М.ИПК |
[Ex ib Gb] IIB |
от -30 до +50 |
|
Блок информационный СИГМА-03М.ИПКМ |
||
|
Датчик с унифицированным сигналом СИГМА- |
1Ех ib IIB T4 Gb |
от -40 до +50 |
|
Датчик с унифицированным сигналом СИГМА- |
||
|
Датчик с унифицированным сигналом СИГМА- |
||
|
Датчик с унифицированным сигналом СИГМА- |
||
|
Датчик с унифицированным сигналом СИГМА- |
от -30 до +50 |
|
|
Датчик с унифицированным сигналом СИГМА- |
||
|
Датчик с унифицированным сигналом СИГМА- |
||
|
Датчик с унифицированным сигналом СИГМА- |
||
|
Датчик с унифицированным сигналом СИГМА- |
от -40 до +50 |
|
|
Датчик с унифицированным сигналом СИГМА- |
||
|
Датчик с унифицированным сигналом СИГМА- |
||
|
Датчик с унифицированным сигналом СИГМА- 03М.Д4-ИК |
||
|
Датчик с унифицированным сигналом СИГМА- 03М.Д1-ТК |
1Ех db ib IIB T4 Gb X |
от -40 до +50 |
|
Датчик с унифицированным сигналом СИГМА- |
||
|
Датчик с унифицированным сигналом СИГМА- |
||
|
Датчик с унифицированным сигналом СИГМА- |
1Ех db ib IIB T4 Gb X |
от -40 до +50 |
|
Датчик с унифицированным сигналом СИГМА- |
||
|
Датчик с унифицированным сигналом СИГМА- |
||
|
Датчик с унифицированным сигналом СИГМА- |
||
|
Датчик с унифицированным сигналом СИГМА- |
Основные метрологические характеристики
|
Параметр |
Единицы измерения, диапазон |
Пределы |
Цена |
Тип блока, (Тип сенсора) |
|
Взрывоопасные газы (и пары газов) (канал Ex), |
от 0 до 20 % НКПР |
±5 % НКПР |
0.1 |
Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4, (ТК) |
|
от 0 до 50 % |
±5 % НКПР |
0.1 |
||
|
от 0 до 100 % |
±5 % НКПР |
0.1 |
||
|
от 0 до 500 мг/м3 |
±10 % |
1 |
||
|
от 0 до 1000 |
±10 % |
1 |
||
|
от 0 до 2500 |
±10 % |
1 |
||
|
от 0 до 100 % |
±1 % |
0.1 |
||
|
Концентрация токсичного газового компонента в воздухе для веществ |
от 0 до ВПИ1) |
В таблице 5 |
0.1 |
Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4, (ЭХ) |
|
Массовая концентрация (объемная доля) хладонов 12, 22, 30, 40,114В2. R125, |
от 0 до 25 г/м3 |
±10 % |
0.1 |
Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д3, (ИК) |
|
от 0 до 2500 млн-1 |
1 |
|||
|
Объемная доля О2 |
от 0 до 30 % |
±1 % |
1/0.1/0.01 |
Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4, |
|
Объемная доля О2 |
от 0 до 25 % |
±1 % |
1/0.1/0.01 |
Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д4, |
|

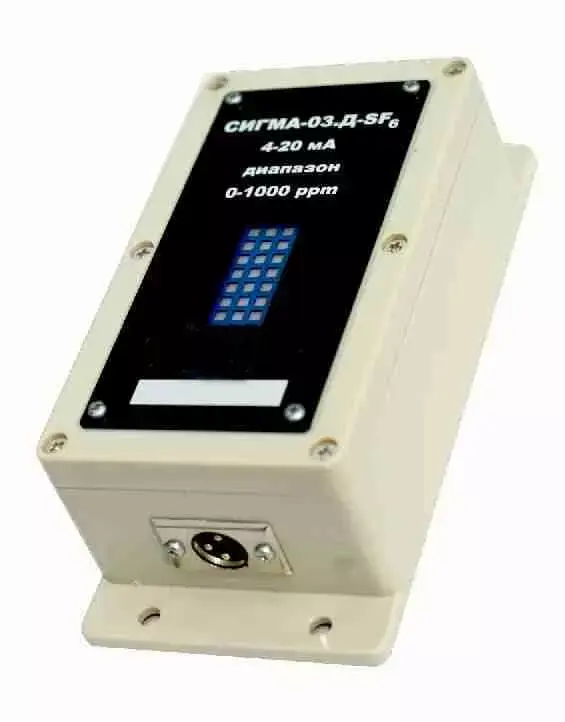

Объемная доля SF6 |
от 0 до 1000 |
±10 % |
1 |
Сигма-03М.Д3, |
|
Объемная доля СО2 |
от 0 до 5 % |
±10 % |
0.01 |
Сигма-03М.Д1 Сигма-03М.Д2 Сигма-03М.Д3 Сигма-03М.Д4, (ИК) |
|
от 0 до 50000 млн-1 |
1 |
|||
|
1) – ВПИ – верхний предел измерения полупроводникового или электрохимического сенсора по концентрации газового компонента в воздухе;
|
||||
Взрывоопасные вещества (канал Ex), контролируемые газоанализатором
| № п/п | Взрывоопасный пар |
| 1 | 1,2-диметилбензол (о-ксилол) (о- C8H10) |
| 2 | 1,4-диметилбензол (п-ксилол) (p-C8H10) |
| 3 | 1-октен (С8Н16) |
| 4 | 2-бутанон (метилэтилкетон) (С4Н8О) |
| 5 | 2-метил-2-пропанол (трет-бутанол) (tert-C4H9OH) |
| 6 | 2-метилбутан (изопентан) (i-C5H12) |
| 7 | 2-метокси- 2-метилпропан (метилтретбутиловый эфир) (tert-C5H12O) |
| 8 | Акрилонитрил (C3H3N) |
| 9 | Ацетилен (С2Н2) |
| 10 | Ацетон (СзН6O) |
| 11 | Ацетонитрил (C2H3N) |
| 12 | Бензин автомобильный |
| 13 | Бензол (С6Н6) |
| 14 | Бутан (С4Н10) |
| 15 | Бутанол-1 (C4H9OH) |
| 16 | Бутен (Бутилен) (С4Н8) |
| 17 | Бутилацетат (C6H12O2) |
| 18 | Винилацетат (C4H6O2) |
| 19 | Винилхлорид (С2Н3С1) |
| 20 | Водород H2 |
| 21 | Гексан (С6Н14) |
| 22 | Гексен (C6Hl2) |
| 23 | Гептан С7Н16 |
| 24 | Дивинил (С4Н6) |
| 25 | Дизельное топливо |
| 26 | Диметилдисульфид |
| 27 | Диметиловый эфир (C2H6O) |
| 28 | Диметилсульфид (C2H6S) |
| 29 | Дихлорэтан (C2H4C12) |
| 30 | Диэтиловый эфир (С4Н10О) |
| 31 | Изобутан (i-C4H10) |
| 32 | Изобутилен (i-C4H8) |
| 33 | Изопрен (С5Н8) |
| 34 | Керосин (С4Н9ОН) |
| 35 | Метан (CH4) |
| 36 | Метанол (СН3ОН) |
| 37 | н-октан (С8Н18) |
| 38 | Нонан (С9Н20) |
| 39 | Оксид Пропилена (C3H6O) |
| 40 | Оксид этилена (С2Н4О) |
| 41 | Пентан (C5H12) |
| 42 | Пропан (С3Н8) |
| 43 | Пропан-Бутан |
| 44 | пропанол (изопропанол, изопропиловый спирт) (C3H8OH) |
| 45 | Пропилен (СзН6) |
| 46 | Стирол (С8Н8) |
| 47 | Толуол (С7Н8) |
| 48 | Уайт-спирит |
| 49 | Углеводороды (C1-C12) |
| 50 | Углеводороды (C1-C5) |
| 51 | Углеводороды (C6-C12) |
| 52 | Хлорбензол (С6Н5С1) |
| 53 | Циклогексан (C6H12) |
| 54 | Циклопентан (C5H10) |
| 55 | Циклопропан (С3Н6) |
| 56 | Этан (С2Н6) |
| 57 | Этанол (С2Н5ОН) |
| 58 | Этилацетат (С4Н8O2) |
| 59 | Этилбензол (С8Н10) |
| 60 | Этилен (С2Н4) |
|
|
Токсичные вещества, контролируемые газоанализатором
|
Контролируемый компонент, химическая формула |
Диапазон измерений объемной доли, млн-1 |
Диапазон измерений массовой концентрации, мг/м3 |
Пределы допускаемой приведенной1) погрешности, % |
|
Оксид углерода (СО) |
от 0 до 200 | от 0 до 250 | ±10 |
| от 0 до 500 | от 0 до 500 | ±10 | |
| от 0 до 1000 | от 0 до 1000 | ±10 | |
| от 0 до 2000 | от 0 до 2000 | ±10 | |
| Аммиак (NH3) | от 0 до 100 | от 0 до 100 | ±10 |
| от 0 до 1000 | от 0 до 1000 | ±10 | |
|
Сероводород (H2S) |
от 0 до 50 | от 0 до 50 | ±10 |
| от 0 до 100 | от 0 до 200 | ±10 | |
| от 0 до 500 | от 0 до 700 | ±10 | |
| от 0 до 2000 | от 0 до 2500 | ±10 | |
| Диоксид серы (SO2) | от 0 до 20 | от 0 до 50 | ±10 |
| от 0 до 100 | от 0 до 250 | ±10 | |
| Оксид азота (NO) | от 0 до 25 | от 0 до 25 | ±10 |
| от 0 до 100 | от 0 до 100 | ±10 | |
| Диоксид азота (NO2) | от 0 до 20 | от 0 до 20 | ±10 |
| Хлор (Cl2) | от 0 до 20 | от 0 до 20 | ±10 |
| Хлороводород (HCl) | от 0 до 20 | от 0 до 25 | ±10 |
| Формальдегид (CH2O) | от 0 до 10 | от 0 до 10 | ±10 |
| Озон (O3) | от 0 до 1,0 | от 0 до 1,0 | ±10 |
| от 0 до 5 | от 0 до 5 | ±10 | |
| Водород (H2) | от 0 до 40000 | от 0 до 2500 | ±10 |
| от 0 до 4000 | от 0 до 250 | ±10 | |
| от 0 до 1000 | от 0 до 50 | ±10 | |
| Метанол (СН3ОН) | от 0 до 200 | от 0 до 2500 | ±10 |
|
1) – приведенная погрешность нормирована к верхнему значению диапазона измерений. |
|||
