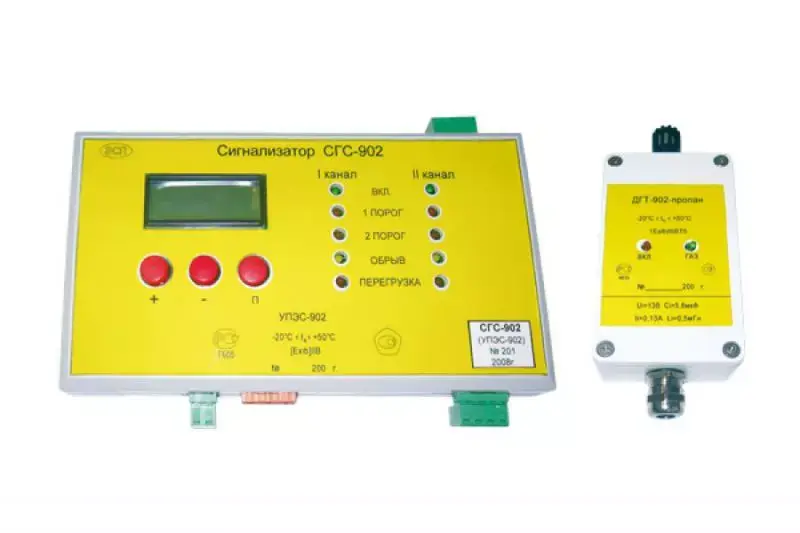

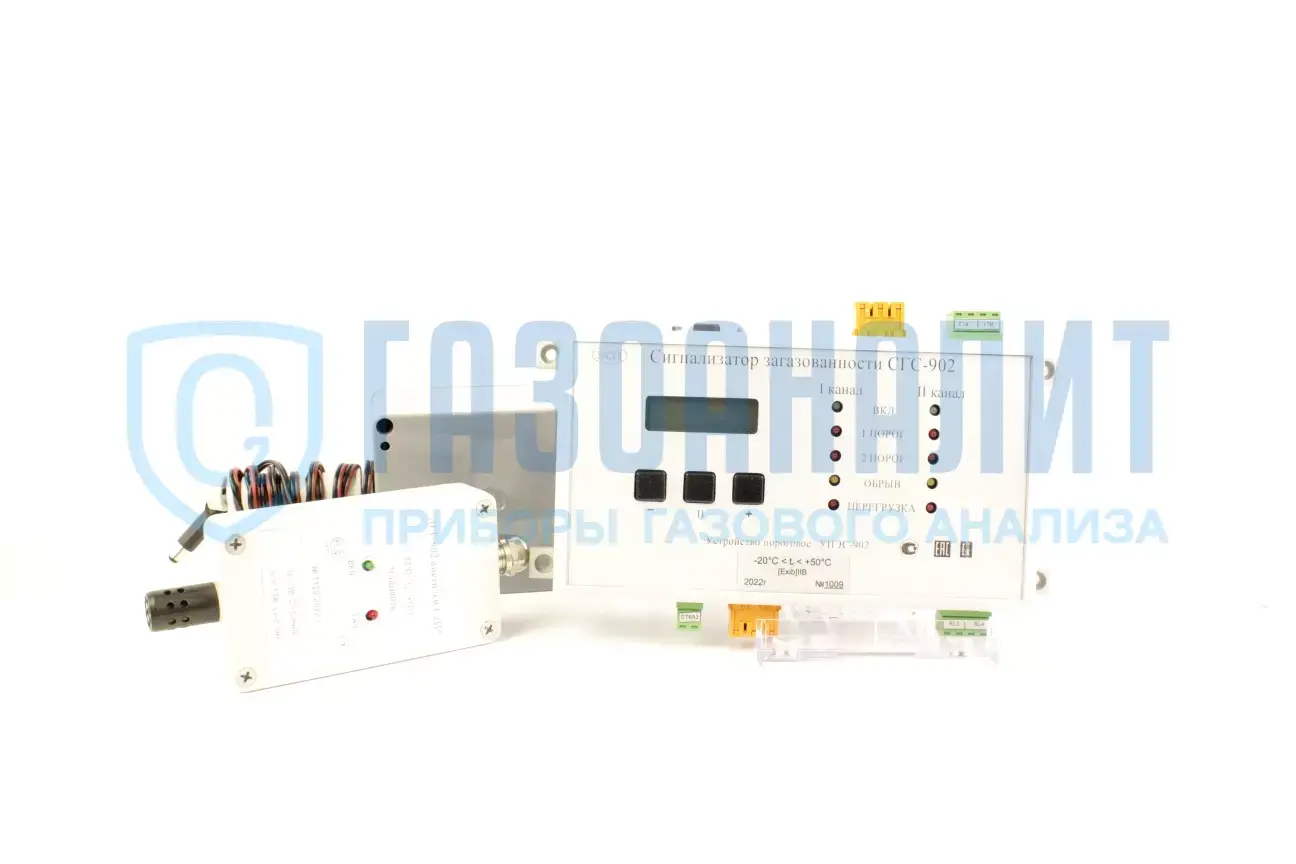

СГC-902 представляет собой стационарный одно- или двухканальный газоаналитический прибор диффузионного типа, являющийся средством измерения и поставляющийся с обязательной госповеркой.
Конструктивно сигнализаторы загазованности состоят из следующих компонентов:
• блок питания БП-902;
• устройство пороговое двухканальное УПЭС-902;
• газовые датчики (могут быть со встроенной сигнализацией и без):
- термокаталитические - ДГТ-902 – предназначены для контроля довзрывоопасных концентраций горючих газов (бутан, ацетилен, пропан, ацетон, метан);
- электрохимические - ДГЭ-902 – предназначены для контроля массовой концентрации токсичных газов (диоксид серы, сероводород, угарный газ, диоксид азота).
Датчики ТК ДГТ-902 и ЭХ ДГЭ-902 имеют две модификации:
а) со встроенным пороговым устройством, настроенным на второй (аварийный) порог срабатывания звуковой и световой сигнализации;
б) без встроенного порогового устройства.
Сигнализаторы, содержащие датчики ДГТ-902 и ДГЭ-902 со встроенным пороговым устройством, могут поставляться без УПЭС-902 и БП-902.
Области применения:
- контроль газовоздушного пространства промышленных объектов в процессе добычи и переработки нефти и газа;- на промышленных предприятиях химической, металлургической промышленности;
- на складах ГСМ и других токсичных и горючих жидкостей и газов;
- контроль воздуха рабочей зоны во взрывоопасных зонах помещений и наружных установок согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Диапазоны и основная погрешность преобразования анализируемых газов с помощью газовых датчиков
|
Условное обозначение |
Определяемый компонент |
Диапазон преобразуемых концентраций |
Предел допускаемой основной погрешности |
||
|
% НКПР (объёмная доля, %) |
мг/м3 (ppm) |
абсолютной |
относительной |
||
|
ДГТ-902-метан |
метан (СН4) |
0 - 100 (0 - 4,4) |
- |
5 % НКПР |
- |
|
ДГТ-902-пропан |
пропан (С3Н8) |
0 - 100 (0 - 1,7) |
- |
5 % НКПР |
- |
|
ДГТ-902-бутан |
бутан (С4Н10) |
0 - 100 (0 - 1,4) |
- |
5 % НКПР |
- |
|
ДГТ-902-ацетилен |
ацетилен (С2Н2) |
0 - 100 (0 - 2,3) |
- |
5 % НКПР |
- |
|
ДГТ-902-ацетон |
ацетон (СН3)2СО |
0 - 100 (0 - 2,5) |
- |
5 % НКПР |
- |
|
ДГЭ-902-оксид углерода |
оксид углерода (СО) |
- |
0 - 20 (0 - 17) |
± 5 мг/м3 |
- |
|
20 - 120 (17-103) |
- |
± 25 % |
|||
|
ДГЭ-902-сероводород |
сероводород (Н2S) |
- |
0 - 10 (0 - 7) |
± 2,5 мг/м3 |
- |
|
10 - 45 (7 - 32) |
- |
± 25 % |
|||
|
ДГЭ-902-диоксид серы |
диоксид серы (SO2) |
- |
0 - 10 (0 - 3,8) |
± 2,5 мг/м3 |
- |
|
10 - 50 (3,8 - 18,8) |
- |
± 25 % |
|||
|
ДГЭ-902-диоксид азота |
диоксид азота (NO2) |
- |
0 - 2 (0 - 1) |
± 0,5 мг/м3 |
- |
|
2 - 20 (1 - 10,5) |
- |
± 25 % |
|||
Примечания:
- для датчиков ДГТ-902 указан диапазон сигнализации наличия газа в воздушной среде; метрологическая аттестация датчиков с помощью поверочных газовых смесей должна производиться для диапазонов концентраций газов от 0 до 50 % НКПР; - в соответствии с ГОСТ 12.1.005-88 при измерениях концентраций токсичных газов в воздухе рабочей зоны ниже ПДК границы допускаемой абсолютной погрешности измерений должны составлять ± 0,25 ПДК в мг/м3; значения ПДК соответствуют верхним значениям первых диапазонов.
