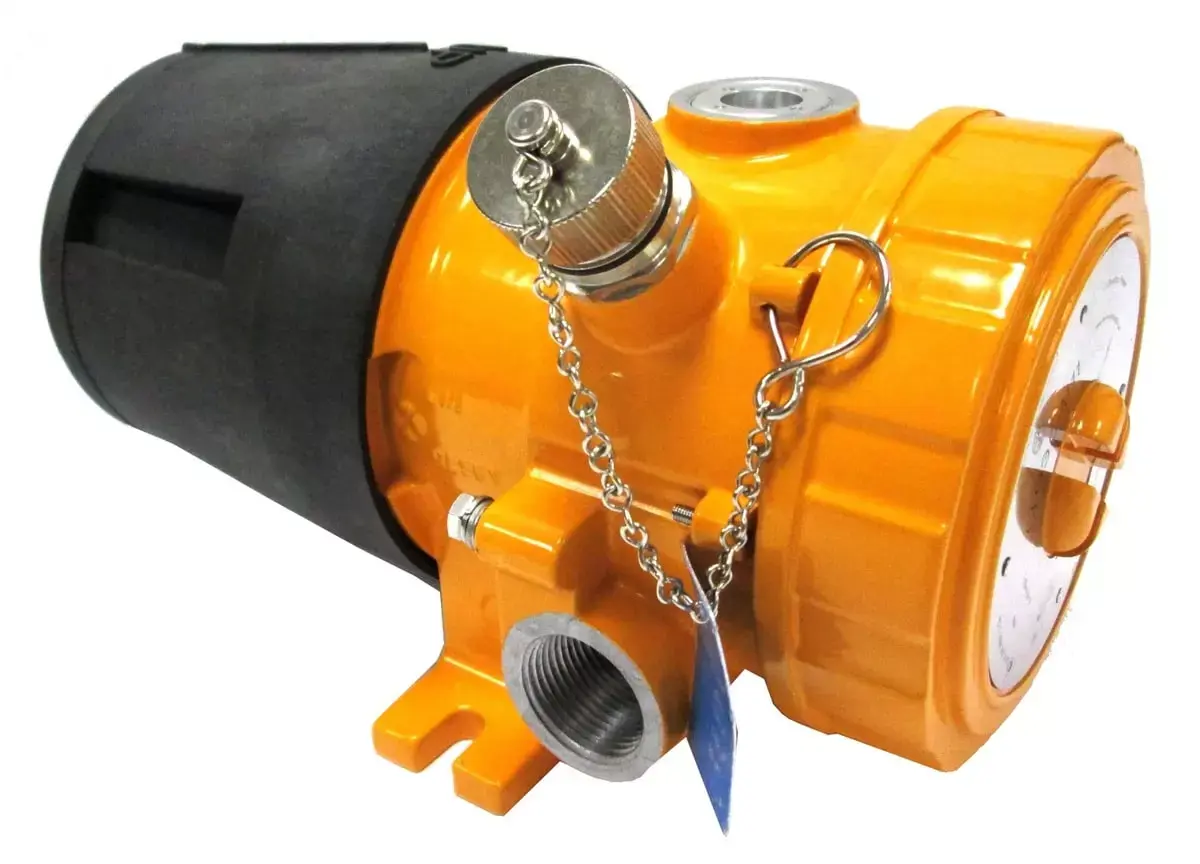

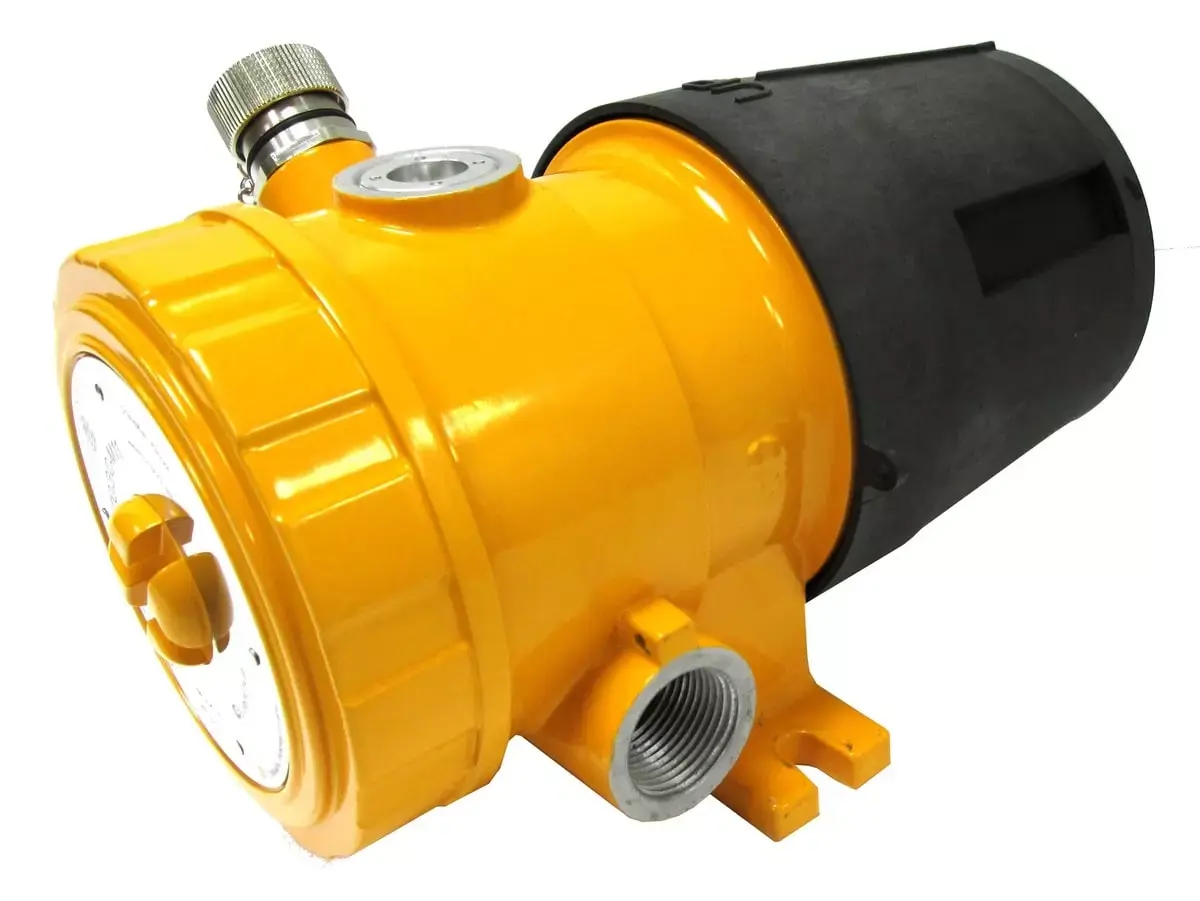

Датчик-газоанализатор представляет собой взрывозащищённый инфракрасный газоаналитический прибор, осуществляющий мониторинг газовоздушного пространства на наличие опасных горючих веществ и газов в смеси с воздухом или азотом и дальнейшей передачи управляющих сигналов для работы с исполнительным оборудованием (световые табло, звуковые сигнализации, вентиляционные установки) и анализа полученных результатов измерений на персональном компьютере.
Газоанализатор СГОЭС-М11, СГОЭС-М11-2 нечувствителен к наличию в среде сероводорода (H2S), кислорода (O2), азота (N2), диоксида углерода (CO2), угарного газ (CO) и аммиака (NH3).
Прибор имеет следующие выходные сигналы:
- трехцветная светодиодная индикация (зелёный «Норма», оранжевый «Неисправность», красный «Превышение порога загазованности»);
- стандартные унифицированные аналоговые выходные сигналы 4-20 мА с коммуникационным протоколом HART в диапазоне показаний;
- цифровой сигнал RS-485 с протоколом ModBus RTU;
- замыкание/размыкание 3ёх контактов реле типа «сухой контакт» (порог 1 «Тревога», порог 2 «Тревога», «Неисправность»);
- цифровой сигнал HART с локальным разъёмом.
Данное изделие внесено в Государственный реестр средств измерений и поставляется с обязательной госповеркой.
Области применения:
• АЗС, АГЗС и другие заправочные станции;• газо- и нефтепроводы;
• компрессорные станции;
• подземные выработки шахт, рудников и их наземные строения, опасные по рудничному газу и/или горючей пыли;
• обнаружение загазованности в воздуховодах;
• наливные эстакады и нефтяные платформы;
• насосные станции магистральных газо- и нефтепроводов;
• газоперекачивающие агрегаты и оборудование, газовые турбины;
• тепловые и нефтехимические электростанции;
• газовые и нефтяные печи и бойлеры;
• применение во взрывоопасных зонах подгрупп IIА, IIВ, IIС температурных классов Т1-Т4 по ГОСТ Р 51330.9-99;
• котельные и топочные различной мощности;
• транспортные организации (в том числе метро и аэропорты), самолётные ангары и другие;
• склады по хранению различных углеводородов и ГСМ;
• предприятия по производству сжиженного природного газа или сжиженного нефтяного газа;
• танкеры по перевозке нефти, грузовые корабли и различные морские и речные суда (для этого специально изготавливаются газоанализаторы в исполнении из нержавеющей стали, благодаря чему они становятся устойчивыми к воздействию коррозионно-активных агентов, таких как: соляной туман);
• оффшорные зоны нефтегазовой отрасли, а также в других отраслях, где требуется контроль концентрации взрывоопасных углеводородов.
Типы модификаций газоанализатора
|
Исполнение газоанализатора |
Описание |
|
СГОЭС-М11 |
Датчик-газоанализатор оптический взрывозащищённый одноканальный стационарный на горючие газы, диффузионный отбор пробы, корпус из алюминия (или нержавеющая сталь), HART-разъём, межповерочный интервал – 1 год |
|
СГОЭС-М11-2 |
Датчик-газоанализатор оптический взрывозащищённый одноканальный стационарный на горючие газы, диффузионный отбор пробы, корпус из алюминия (или нержавеющая сталь), HART-разъём, межповерочный интервал – 2 года |
Варианты исполнения газоанализатора
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности |
||
|
% НКПР |
объёмной доли, % |
абсолютной |
относительной |
||
|
СГОЭС-М11, СГОЭС-М11-2 |
метан (CH4) |
0 - 100 |
0 - 4,4 |
± 5 % НКПР (в диапазоне 0 ÷ 50 % НКПР) |
± 10 % НКПР (в диапазоне 50 ÷ 100 % НКПР) |
|
пропан (C3H8) |
0 - 100 |
0 - 1,7 |
± 5 % НКПР (в диапазоне 0 ÷ 50 % НКПР) |
± 10 % НКПР (в диапазоне 50 ÷ 100 % НКПР) |
|
|
бутан (C4H10) |
0 - 50 |
0 - 0,7 |
± 5 % НКПР |
- |
|
|
изобутан (и-C4H10) |
0 - 50 |
0 - 0,65 |
± 5 % НКПР |
- |
|
|
пентан (C5H12) |
0 - 50 |
0 - 0,7 |
± 5 % НКПР |
- |
|
|
циклопентан (C5H10) |
0 - 50 |
0 - 0,7 |
± 5 % НКПР |
- |
|
|
гексан (C6H14) |
0 - 50 |
0 - 0,5 |
± 5 % НКПР |
- |
|
|
циклогексан (C6H12) |
0 - 50 |
0 - 0,75 |
± 5 % НКПР |
- |
|
|
гептан (C7H16) |
0 - 50 |
0 - 0,55 |
± 5 % НКПР |
- |
|
|
пропилен (C3H6) |
0 - 50 |
0 - 1 |
± 5 % НКПР |
- |
|
|
пары метилового спирта (CH3OH) |
0 - 50 |
0 - 2,75 |
± 5 % НКПР |
- |
|
|
пары этилового спирта (C2H5OH) |
0 - 50 |
0 - 1,55 |
± 5 % НКПР |
- |
|
|
этан (C2H6) |
0 - 50 |
0 - 1,25 |
± 5 % НКПР |
- |
|
|
этилен (C2H4) |
0 - 50 |
0 - 1,15 |
± 5 % НКПР |
- |
|
|
пары толуола (C6H5CH3) |
0 - 50 |
0 - 0,55 |
± 5 % НКПР |
- |
|
|
пары бензола (C6H6) |
0 - 50 |
0 - 0,6 |
± 5 % НКПР |
- |
|
|
пары этилбензола (C8H10) |
0 - 50 |
0 - 0,5 |
± 5 % НКПР |
- |
|
|
пары ацетона (CH3СОCH3) |
0 - 50 |
0 - 1,25 |
± 5 % НКПР |
- |
|
|
пары метилтретбутилового эфира (CH3СО(CH3)3) |
0 - 50 |
0 - 0,75 |
± 5 % НКПР |
- |
|
|
параксилол (п-C8H10) |
0 - 50 |
0 - 0,55 |
± 5 % НКПР |
- |
|
|
орто-ксилол (о-C8H10) |
0 - 50 |
0 - 0,5 |
± 5 % НКПР |
- |
|
|
пары изопропилового спирта (C3H8O) |
0 - 50 |
0 - 1 |
± 5 % НКПР |
- |
|
|
пары бензина автомобильного |
0 - 50 |
- |
± 5 % НКПР |
- |
|
|
пары дизельного топлива |
0 - 50 |
- |
± 5 % НКПР |
- |
|
|
пары топлива для реактивных двигателей |
0 - 50 |
- |
± 5 % НКПР |
- |
|
|
пары бензина авиационного |
0 - 50 |
- |
± 5 % НКПР |
- |
|
|
пары бензина неэтилированного |
0 - 50 |
- |
± 5 % НКПР |
- |
|
|
пары керосина |
0 - 50 |
- |
± 5 % НКПР |
- |
|
|
пары уайт-спирита |
0 - 50 |
- |
± 5 % НКПР |
- |
|
|
пары нефтепродуктов |
0 - 50 |
- |
± 5 % НКПР |
- |
|
|
1.3-бутадиен C4H6 |
0 - 100 |
0 - 1,4 |
± 5 % НКПР (в диапазоне 0 ÷ 50 % НКПР) |
± 10 % НКПР (в диапазоне 50 ÷ 100 % НКПР) |
|
|
оксид этилена C2H4O |
0 - 100 |
0 - 2,6 |
± 5 % НКПР (в диапазоне 0 ÷ 50 % НКПР) |
± 10 % НКПР (в диапазоне 50 ÷ 100 % НКПР) |
|
|
хлорметан CH3CL |
0 - 100 |
0 - 7,6 |
± 5 % НКПР (в диапазоне 0 ÷ 50 % НКПР) |
± 10 % НКПР (в диапазоне 50 ÷ 100 % НКПР) |
|
|
пары бутилацетата C6H12O2 |
0 - 50 |
0 - 0,65 |
± 5 % НКПР |
- |
|
|
пары этилацетата C4H8O2 |
0 - 50 |
0 - 1,1 |
± 5 % НКПР |
- |
|
|
пары бутанона C4H8O |
0 - 50 |
0 - 0,9 |
± 5 % НКПР |
- |
|
|
пары пропанола-1 C3H7OH |
0 - 50 |
0 - 1,1 |
± 5 % НКПР |
- |
|
|
пары бутанола C4H9OH |
0 - 50 |
0 - 0,85 |
± 5 % НКПР |
- |
|
|
пары октана C8H18 |
0 - 50 |
0 - 0,4 |
± 5 % НКПР |
- |
|
|
пары диэтиламина C4H11N |
0 - 50 |
0 - 085 |
± 5 % НКПР |
- |
|
Примечания:
1) значения НКПР в соответствии с ГОСТ Р 30852.19-2002;
2) поверочным компонентом при периодической поверке для всех исполнений газоанализатора, кроме исполнения на метан и гексан, является пропан (C3H8);
3) при необходимости мониторинга загазованности многокомпонентного состава паров углеводородов (и сложных соединений) в процессе первичной поверки газоанализаторов производится пересчёт чувствительности газоанализатора для проведения освидетельствования с использованием эквивалентных метрологически аттестованных ГСО-ПГС;
4) пересчёт чувствительности контролируемого газового компонента по отношению к ГСО-ПГС (пропан-воздух) в случае необходимости производится при выпуске приборов из производства;
5) топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, топливо для реактивных двигателей по ГОСТ 10227-86, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, керосин по ГОСТ Р 52050-2006, бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту».
