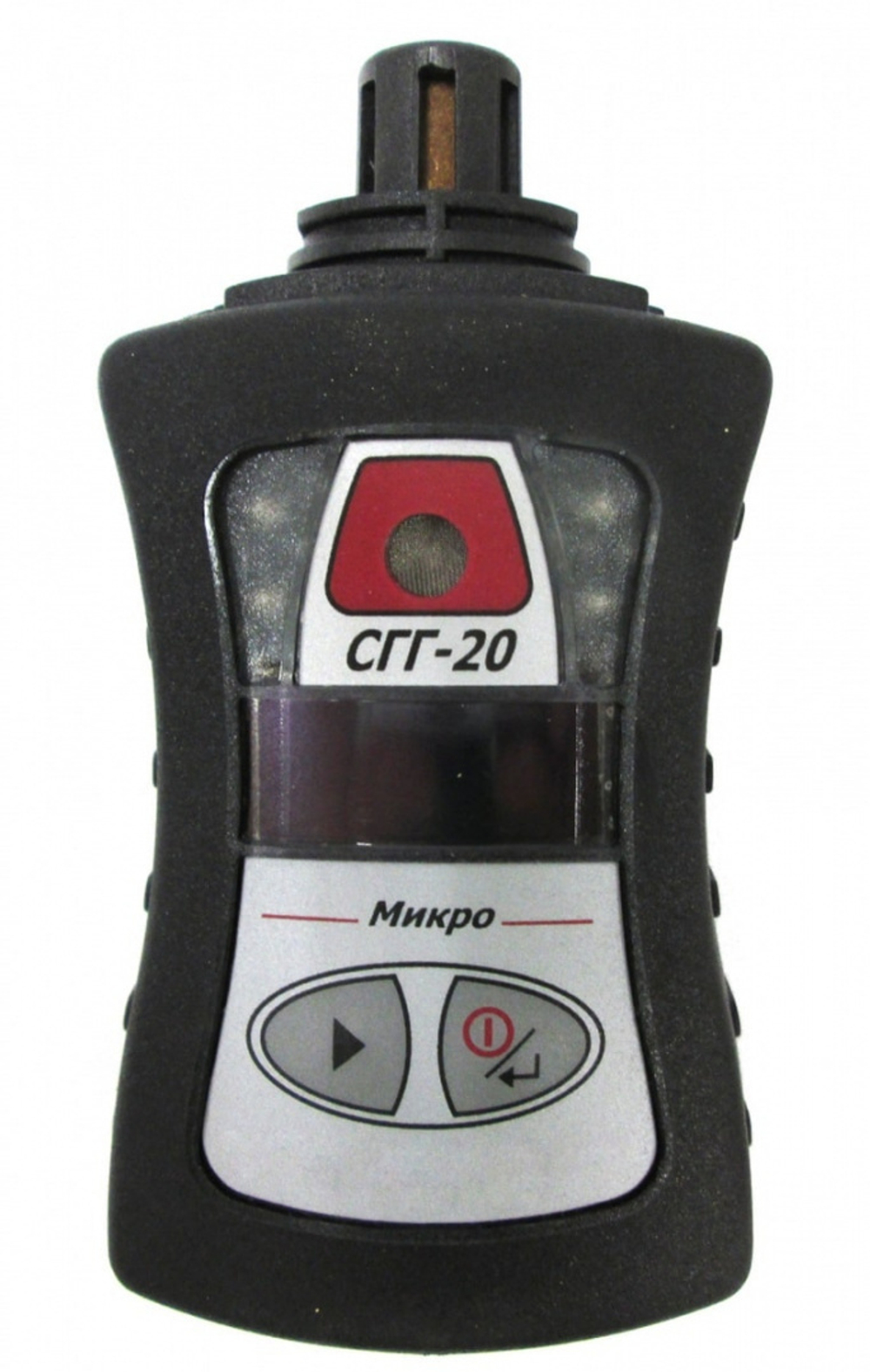

Сигнализатор-течеискатель СГГ-20 Микро (ИБЯЛ.413531.012) предназначен для выполнения задач по обеспечению безопасности работающего персонала от риска возникновения довзрывоопасных концентраций (ДВК) многокомпонентных легковоспламеняющихся газовоздушных смесей горючих газов и паров с воздухом, а также для выявления мест утечек сжиженного – C3H8 (по ГОСТ-20448-90) и природного – CH4 (по ГОСТ 5542-2014) газов, водорода и прочих горючих газов углеводородной группы (более 71 веществ).
Сигнализатор СГГ-20Микро (ИБЯЛ.413531.012) выполняет следующие функции:
- функция течеискателя - индикация уменьшения (увеличения) концентрации горючих газов относительно нулевого (фонового) уровня;
- цифровая индикация содержания измеряемых веществ;
- обмен информацией по интерфейсу USB с компьютером;
- цифровая индикация установленных пороговых значений;
- выдача светозвуковой сигнализации при превышении установленных порогов;
- хранение архива результатов замеров (данные за последние 30 суток с интервалом в одну минуту) в энергонезависимой памяти прибора.
Данный газосигнализатор изготавливается серийно в соответствии с техническими условиями ИБЯЛ.413531.012ТУ, внесён в Государственный реестр средств измерений под № 60935-15 и поставляется с обязательной госповеркой.
Сигнализатор СГГ-20 Микро (СГГ-20 Микро-Л) является заменой устаревшего и снятого с производства сигнализатора СГГ-20 (децимальный номер - ИБЯЛ.413531.009).
Приборы с никель-металлогидридным аккумулятором (Ni-MН) сняты с производства (кроме моделей СГГ-20Микро-ИТМ, СГГ-20Микро-01-ИТМ, СГГ-20Микро-02-ИТМ). Заменой являются сигнализаторы СГГ с литий-ионным аккумулятором (Li-Ion). В обозначении прибора добавляется литера «Л». Пример: СГГ-20Микро-02-Л, СГГ-20Микро-Л и другие.
Особенности и преимущества газоанализаторов СГГ-20Микро:
- корпус газоанализатора имеет высокую прочность (падение на бетонный пол с высоты 1 м);
- монохромный дисплей, работающий при низких температурах;
- термохимический сенсор защищён от перегрузок в диапазоне от 3 до 50 % объёмной доли, путём снятия тока с сенсора;

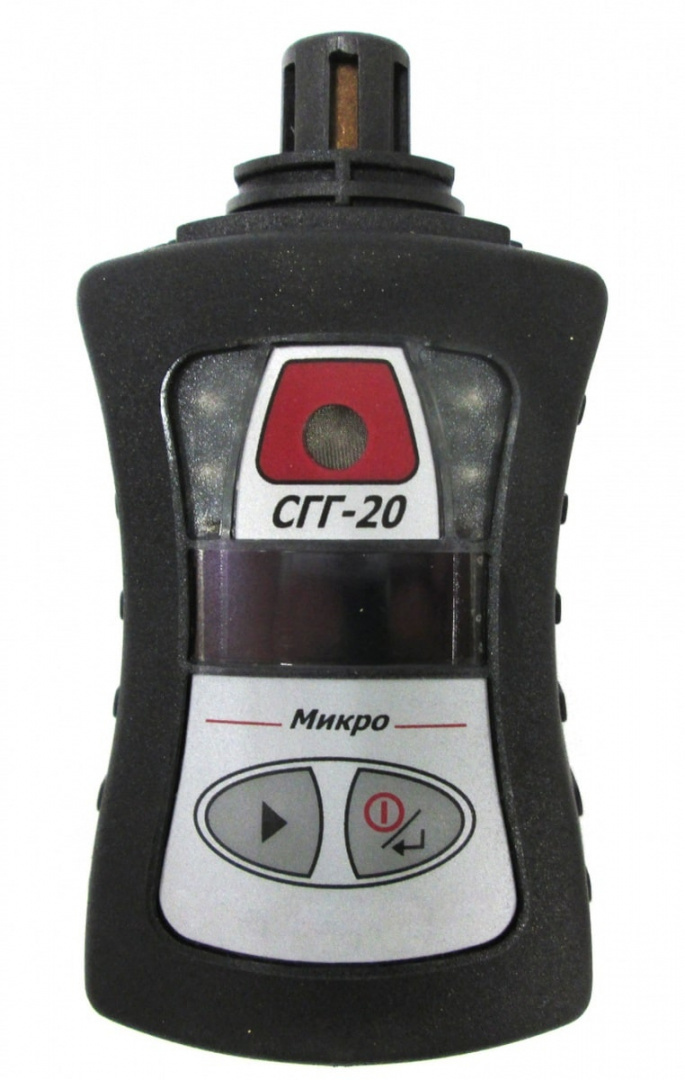

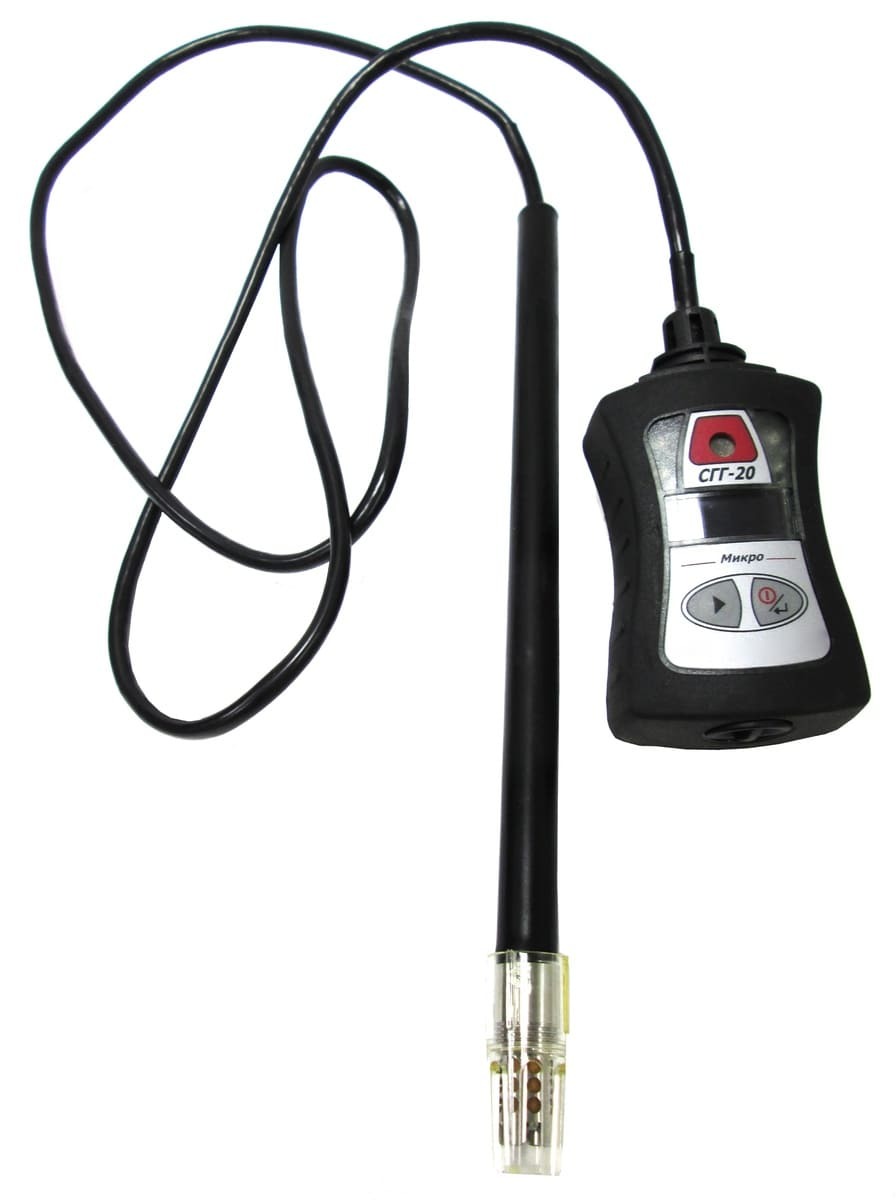

- наличие исполнения с выносным датчиком на штанге 30 см и кабеле 1,5 м;
- взрывозащищённое исполнение;
- возможность быстрой замены ТХД;

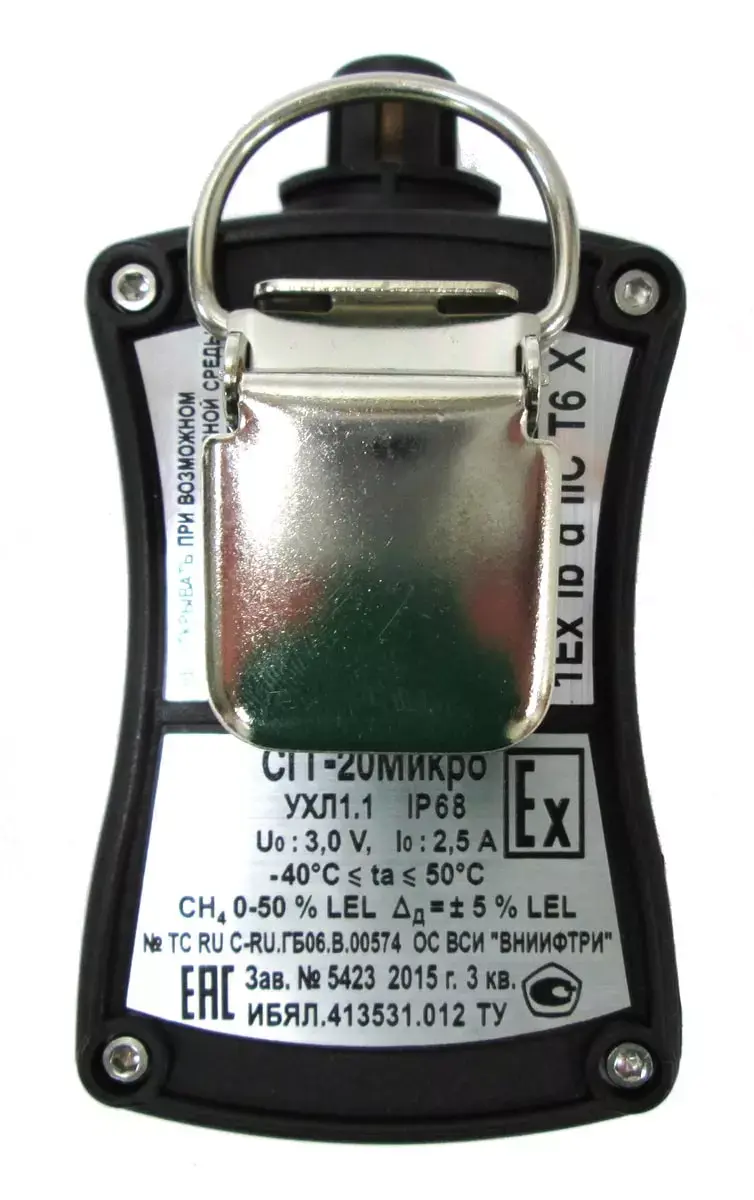

- наличие клипсы для сигнализаторе для удобной переноски;
- связь с компьютером осуществляется по USB-кабелю;
- на табло прибора доступны к просмотру последние 100 записей архива;
- широкий температурный диапазон (от -40 до +50 °С);
- применения надёжных термохимических датчиков (сенсоров ТХД);
- возможность выбора режима работы прибора (непрерывный или циклический, течеискателя);

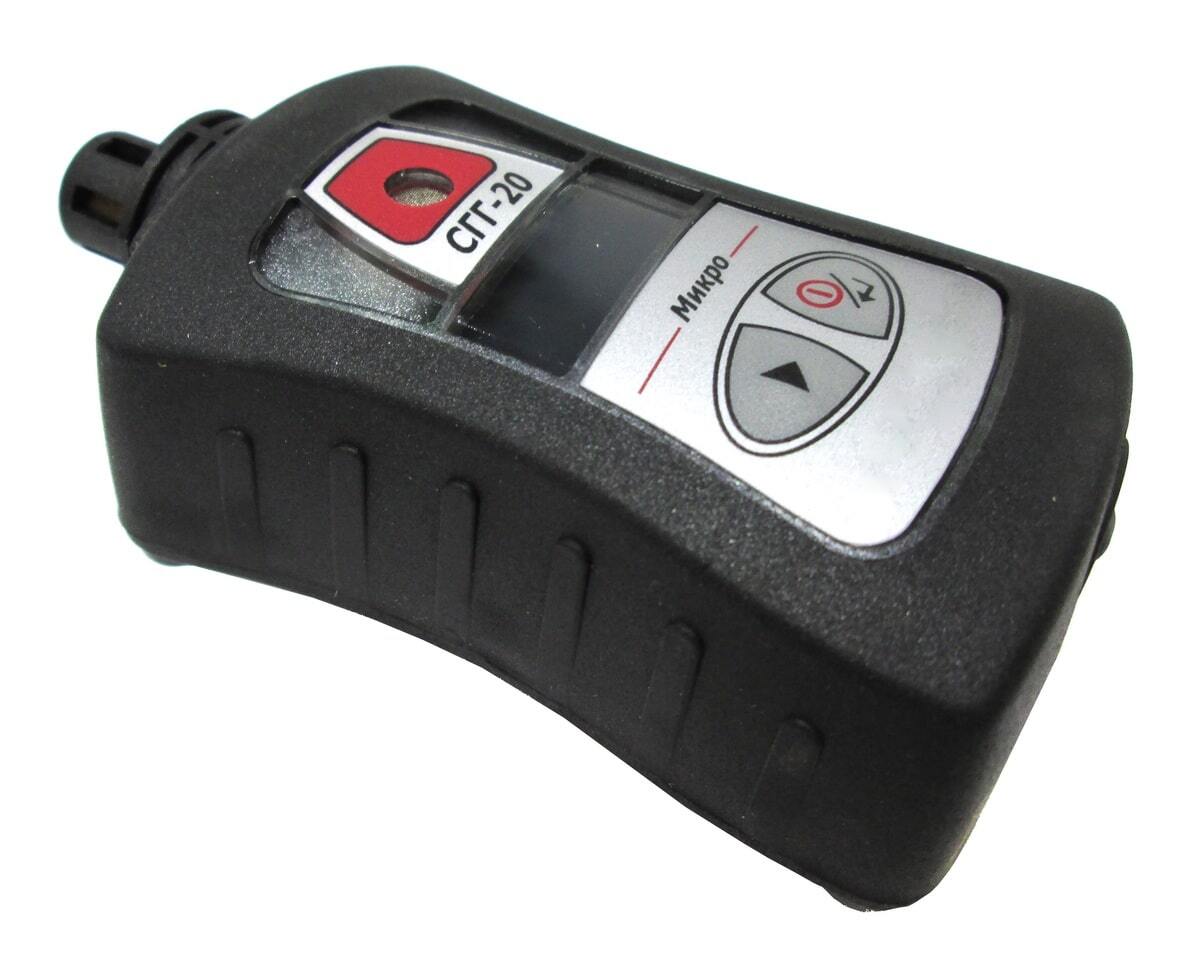

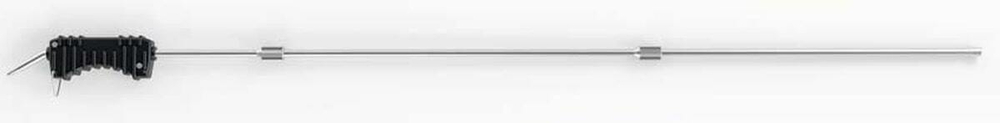

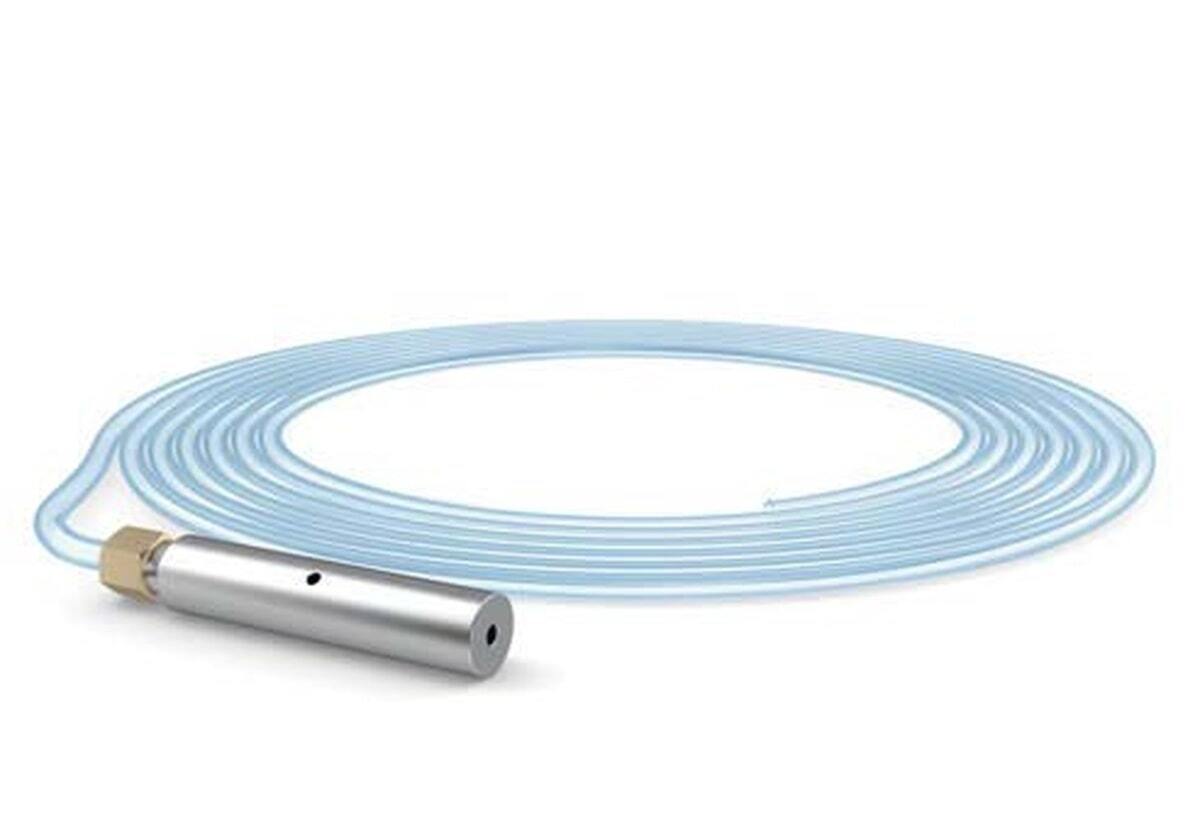

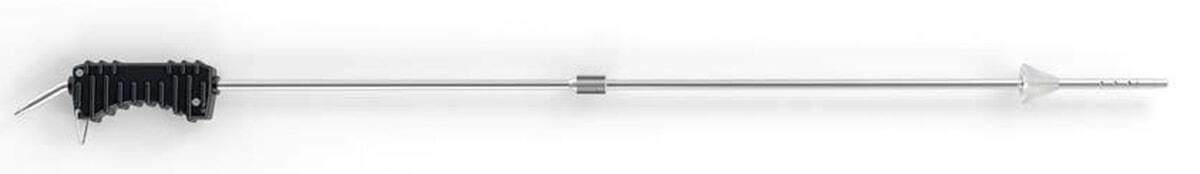

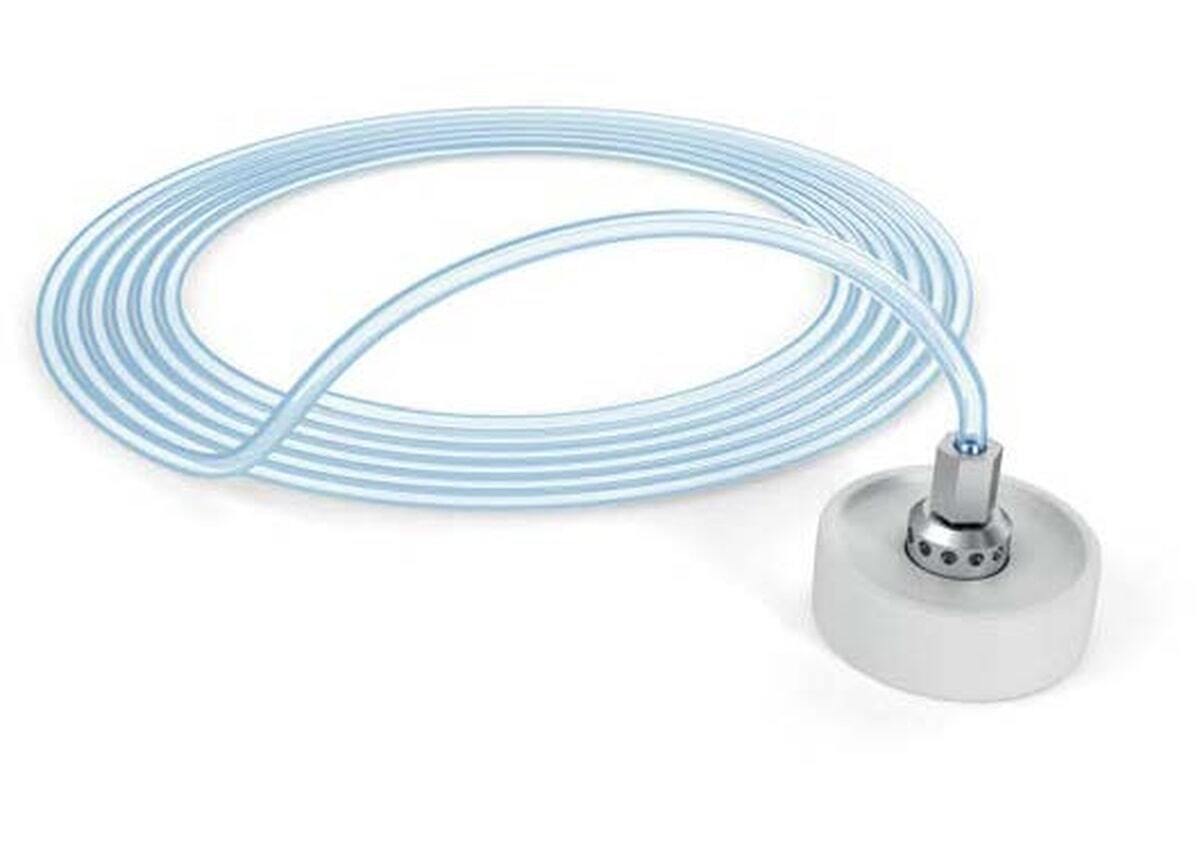

- по дополнительному заказу прибор оснащается вспомогательными устройствами.

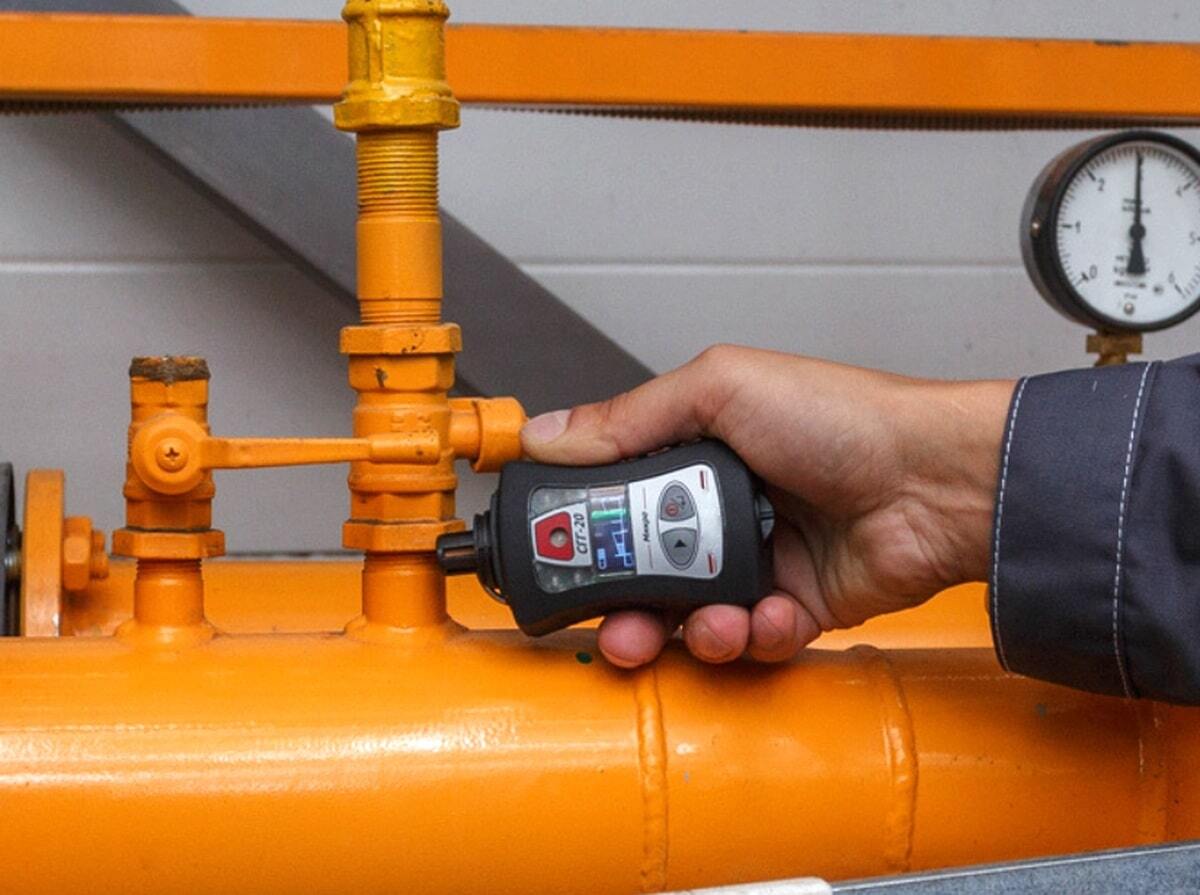

Область применения переносных сигнализаторов СГГ-20 Микро:
- на предприятиях и в процессах добычи, переработки, транспортировки и хранения метана, нефти и нефтепродуктов;
- промышленные предприятия (производство лаков и красок, окрасочных участках, склады спиртов);
- предприятия, обслуживающие распределённые газовые сети или газобаллонное оборудование;
- нефтеперерабатывающие заводы (НПЗ), НГДУ, нефтесклады, предприятия, транспортирующие нефть;
- производственные помещения (котельные, топочные, ГРС, ГРП);
- использование при эксплуатации газопроводов низкого, среднего и высокого давления (при вероятности образования взрывоопасной смеси газов различных категорий) подземных газопроводов и при проведении ремонтно-восстановительных работ АДС и ЦДС;
- канализационные колодцы, подвалы;
- энергетическая, металлургическая, нефтегазовая и другие отрасли промышленности;
- ЖКХ;
- газоперерабатывающие заводы;
- проведение сварочных работ вблизи емкостей с легковоспламеняющимися жидкостями;
- объекты речного и морского транспорта, порты, танкеры и суда различного назначения;
- водородные производства и кислородные станции (в баллонах).
Среди имеющихся стандартных модификаций можно выделить также и специализированные:
- СГГ-20Микро-02Г-Л - сигнализатор для измерения ДВК паров нефтепродуктов (бензина, керосина, дизельного топлива и других), калибровка по гексану (С6Н14);
- СГГ-20Микро-03К-Л - сигнализатор для измерения содержания горючих газов и паров в смесях с воздухом (или кислородом), содержащихся в баллонах под давлением.
Сигнализатор горючих газов с течеискателем СГГ-20Микро-01 имеет четыре модификации:
- СГГ-20Микро-01-Л - контроль за довзрывоопасными концентрациями любых смесей горючих газов и паров с воздухом, компонентный состав которых заранее неизвестен, поиск мест их утечек, градуировка в % НКПР;
- СГГ-20Микро-01М-Л - контроль за довзрывоопасными концентрациями метана (природного газа) и мест его утечек, градуировка в % об. долей СН4; используется на предприятиях, которые обслуживают распределённые газовые сети или используют природный газ;
- СГГ-20Микро-01В-Л - контроль ДВК водорода (H2), градуировка в % об. долей H2; используется на водородных производствах, в помещениях аккумуляторных и объектах, где применяется водород;
- СГГ-20Микро-01П-Л - контроль ДВК пропана (сжиженных углеводородов), градуировка в % об. долей C3H8; используется на предприятиях, которые используют СУГ и применяют пропан.
Все модификации СГГ-20Микро (кроме модификации СГГ-20Микро-02ГД) соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Российского Речного Регистра (РРР). При заказе прибора с сертификатом РМРС и (или) одобрением РРР необходимо указать в конце наименования прибора литеру «Р» и вид необходимого сертификата.
Исполнения сигнализатора СГГ-20 Микро
| Внешний вид | Наименование модификации | Обозначение | Тип аккумулятора |
Контролируемые вещества |
Поверочный компонент |
Единица физической величины |
|---|---|---|---|---|---|---|
| Базовая серия СГГ-20Микро со встроенным датчиком без кабеля | ||||||
| СГГ-20Микро снят с производства замена на СГГ-20Микро-Л |
ИБЯЛ.413531.012 | Ni-MН | горючие газы и пары (совокупность компонентов) |
метан (СН4) | % НКПР | |
| СГГ-20Микро-Л | ИБЯЛ.413531.012-100 | Li-Ion | ||||
| СГГ-20Микро-М снят с производства замена на СГГ-20Микро-М-Л |
ИБЯЛ.413531.012-01 | Ni-MН | метан (СН4) | метан (СН4) | объемная доля, % |
|
| СГГ-20Микро-М-Л | ИБЯЛ.413531.012-101 | Li-Ion | ||||
| СГГ-20Микро-02ГД снят с производства замена на СГГ-20Микро-02ГД-Л |
ИБЯЛ.413531.012-09 | Ni-MН | гексан (С6Н14) (совокупность компонентов) |
гексан (С6Н14) | % НКПР | |
| СГГ-20Микро-02ГД-Л исполнение для ПАО Транснефть |
ИБЯЛ.413531.012-109 | Li-Ion | ||||
| СГГ-20Микро-Г-Л | ИБЯЛ.413531.012-114 | Li-Ion | ||||
| СГГ-20Микро-В снят с производства замена на СГГ-20Микро-В-Л |
ИБЯЛ.413531.012-10 | Ni-MН | водород (Н2) | водород (Н2) | объемная доля, % |
|
| СГГ-20Микро-В-Л | ИБЯЛ.413531.012-110 | Li-Ion | ||||
| СГГ-20Микро-П снят с производства замена на СГГ-20Микро-П-Л |
ИБЯЛ.413531.012-12 | Ni-MН | пропан (C3Н8) | пропан (C3Н8) | объемная доля, % |
|
| СГГ-20Микро-П-Л | ИБЯЛ.413531.012-112 | Li-Ion | ||||
| СГГ-20Микро-ИТМ индикатор-течеискатель, только поиск утечек, не поверяется |
ИБЯЛ413531012-200 | Ni-MН | природный газ, сжиженный газ, аммиак (NH3), водород (Н2), хладон 600а |
метан (СН4) | % НКПР | |
| Серия СГГ-20Микро-01 с выносным датчиком на гибком держателе 30см | ||||||
| СГГ-20Микро-01 снят с производства замена на СГГ-20Микро-01-Л |
ИБЯЛ.413531.012-03 | Ni-MН | горючие газы и пары (совокупность компонентов) |
метан (СН4) | % НКПР | |
| СГГ-20Микро-01-Л | ИБЯЛ.413531.012-103 | Li-Ion | ||||
| СГГ-20Микро-01М снят с производства замена на СГГ-20Микро-01М-Л |
ИБЯЛ.413531.012-04 | Ni-MН | метан (СН4) | метан (СН4) | объемная доля, % |
|
| СГГ-20Микро-01М-Л | ИБЯЛ.413531.012-104 | Li-Ion | ||||
| СГГ-20Микро-01В снят с производства замена на СГГ-20Микро-01В-Л |
ИБЯЛ.413531.012-11 | Ni-MН | водород (Н2) | водород (Н2) | объемная доля, % |
|
| СГГ-20Микро-01В-Л | ИБЯЛ.413531.012-111 | Li-Ion | ||||
| СГГ-20Микро-01П снят с производства замена на СГГ-20Микро-01П-Л |
ИБЯЛ.413531.012-13 | Ni-MН | пропан (C3Н8) | пропан (C3Н8) | объемная доля, % |
|
| СГГ-20Микро-01П-Л | ИБЯЛ.413531.012-113 | Li-Ion | ||||
| СГГ-20Микро-01Г-Л | ИБЯЛ.413531.012-115 | Li-Ion | гексан (С6Н14) (совокупность компонентов) |
гексан (С6Н14) | % НКПР | |
| СГГ-20Микро-01-ИТМ индикатор-течеискатель, только поиск утечек, не поверяется |
ИБЯЛ413531012-203 | Ni-MН | природный газ, сжиженный газ, аммиак (NH3), водород (Н2), хладон 600а |
метан (СН4) | % НКПР | |
| Серия СГГ-20Микро-02 с выносным датчиком на кабеле длиной от 2 до 10 м (по умолчанию 5 м) | ||||||
| СГГ-20Микро-02 снят с производства замена на СГГ-20Микро-02-Л |
ИБЯЛ.413531.012-05 | Ni-MН | горючие газы и пары (совокупность компонентов) |
метан (СН4) | % НКПР | |
| СГГ-20Микро-02-Л | ИБЯЛ.413531.012-105 | Li-Ion | ||||
| СГГ-20Микро-02Г снят с производства замена на СГГ-20Микро-02Г-Л |
ИБЯЛ.413531.012-02 | Ni-MН | гексан (С6Н14) (совокупность компонентов) |
гексан (С6Н14) | % НКПР | |
| СГГ-20Микро-02Г-Л | ИБЯЛ.413531.012-102 | Li-Ion | ||||
| СГГ-20Микро-02М снят с производства замена на СГГ-20Микро-02М-Л |
ИБЯЛ.413531.012-06 | Ni-MН | метан (СН4) | метан (СН4) | объемная доля, % |
|
| СГГ-20Микро-02М-Л | ИБЯЛ.413531.012-106 | Li-Ion | ||||
| СГГ-20Микро-02В-Л | ИБЯЛ.413531.012-116 | Li-Ion | водород (Н2) | водород (Н2) | объемная доля, % |
|
| СГГ-20Микро-02П-Л | ИБЯЛ.413531.012-117 | Li-Ion | пропан (C3Н8) | пропан (C3Н8) | объемная доля, % |
|
| СГГ-20Микро-02-ИТМ* индикатор-течеискатель, только поиск утечек, не поверяется |
ИБЯЛ.413531.012-205 | Ni-MН | природный газ, сжиженный газ, аммиак (NH3), водород (Н2), хладон 600а |
метан (СН4) | % НКПР | |
| Серия СГГ-20Микро-03К с выносным датчиком на кабеле длиной 1 м | ||||||
| СГГ-20Микро-03К** снят с производства замена на СГГ-20Микро-03К-Л |
ИБЯЛ.413531.012-07 | Ni-MН | горючие газы и пары (совокупность компонентов) |
метан (СН4) | % НКПР | |
| СГГ-20Микро-03К-Л** | ИБЯЛ.413531.012-107 | Li-Ion | ||||
Примечания:
* - длина кабеля выносного датчик – 1 м, по отдельному заказу изготавливаются сигнализаторы с длиной кабеля от 1 до 10 м;
** - имеется устройство для контроля остаточного содержания горючих газов в баллоне.
Среди имеющихся модификаций можно выделить специализированные:
- СГГ-20Микро-02Г - сигнализатор для измерения ДВК паров нефтепродуктов (бензина, керосина, дизельного топлива и других), калибровка по гексану (С6Н14);
- СГГ-20Микро-03К - сигнализатор для измерения содержания горючих газов и паров в смесях с воздухом (или кислородом), содержащихся в баллонах под давлением.
Сигнализатор горючих газов с течеискателем СГГ-20Микро-01 имеет четыре модификации:
- СГГ-20Микро-01 - контроль за довзрывоопасными концентрациями любых смесей горючих газов и паров с воздухом, компонентный состав которых заранее неизвестен, поиск мест их утечек, градуировка в % НКПР;
- СГГ-20Микро-01М - контроль за довзрывоопасными концентрациями метана (природного газа) и мест его утечек, градуировка в % об. долей СН4; используется на предприятиях, которые обслуживают распределённые газовые сети или используют природный газ;
- СГГ-20Микро-01В - контроль ДВК водорода (H2), градуировка в % об. долей H2; используется на водородных производствах, в помещениях аккумуляторных и объектах, где применяется водород;
- СГГ-20Микро-01П - контроль ДВК пропана (сжиженных углеводородов), градуировка в % об. долей C3H8; используется на предприятиях, которые используют СУГ и применяют пропан.
Все модификации СГГ-20 Микро (кроме модификации СГГ-20Микро-02ГД) соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Российского Речного Регистра (РРР). При заказе прибора с сертификатом РМРС и (или) РРР необходимо указать в конце наименования прибора литеру «Р» и вид необходимого сертификата.
