Выпускаемый серийно индикатор-течеискатель горючих газов СГГ-20Микро-ИТМ (аналог снятого с производства ИТ-М Микро) применяется для обнаружения утечек природного и сжиженного газа, аммиака (NH3), водорода (Н2) и хладонов в закрытых промышленных помещениях и на открытых участках. Устройство является незаменимым инструментом для обеспечения безопасности на предприятиях, связанных с добычей, транспортировкой и использованием природного и сжиженного углеводородного газа, а также в холодильных системах, использующих аммиак и хладоны в качестве хладагентов.
СГГ-20Микро-ИТМ представляет собой компактный переносной прибор, состоящий из корпуса и встроенного термохимического датчика, установленного на штанге. Соединяет датчик с корпусом двухметровый кабель, позволяя пользователям проверять даже труднодоступные места.
Прибор имеет взрывозащищённое исполнение, маркировка взрывонепроницаемой оболочки - 1Ex db ib IIС T6 Gb Х.
Завод-изготовитель несёт гарантию полного соответствия изделия заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.
Течеискатель оснащён световой и звуковой сигнализацией, свидетельствующей о постепенном уменьшении/увеличении содержания горючего газа в месте расположения датчика, превышении допустимого содержания газа относительно фона, снижении заряда источника питания, обрыве цепей датчика. Дополнительную индикацию обеспечивает диаграмма на дисплее.
Работа устройства основана на принципе окисления горючих газов на поверхности катализатора, который способен нагреваться до температур в диапазоне от 450 до 550 °С. Этот процесс приводит к повышению температуры чувствительного элемента, в результате чего индикатор точно определяет концентрацию анализируемого газа и своевременно сигнализирует о возникшей утечке.
Прибор не является средством измерения, не требует проведения поверки.
Модификации сигнализатора СГГ-20Микро-ИТМ
| Наименование модификации | Способ крепления датчика | Обозначение | Тип аккумулятора |
Контролируемые вещества |
Поверочный компонент |
Единица физической величины |
|---|---|---|---|---|---|---|
| СГГ-20Микро-ИТМ | встроенный датчик без кабеля |
ИБЯЛ413531012-200 | Ni-MН | природный газ, сжиженный газ, аммиак (NH3), водород (Н2), хладон 600а |
метан (СН4) | % НКПР |

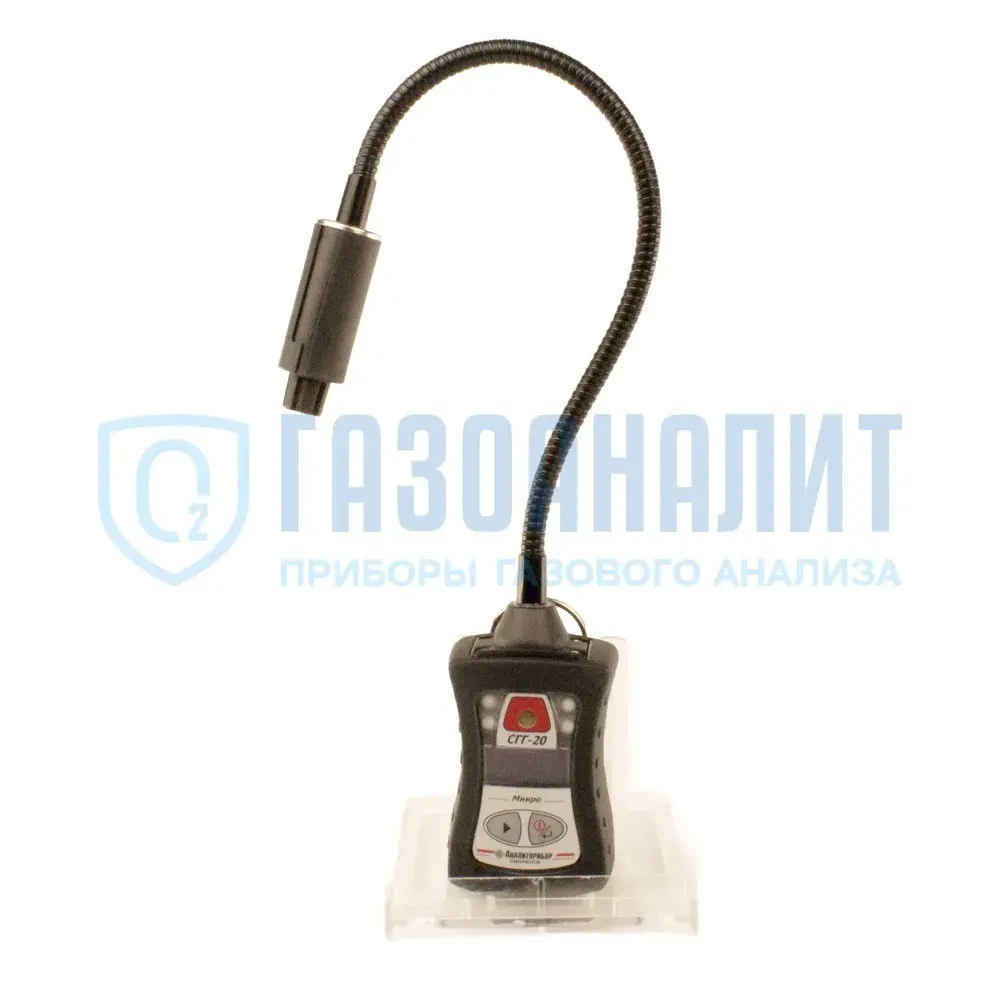

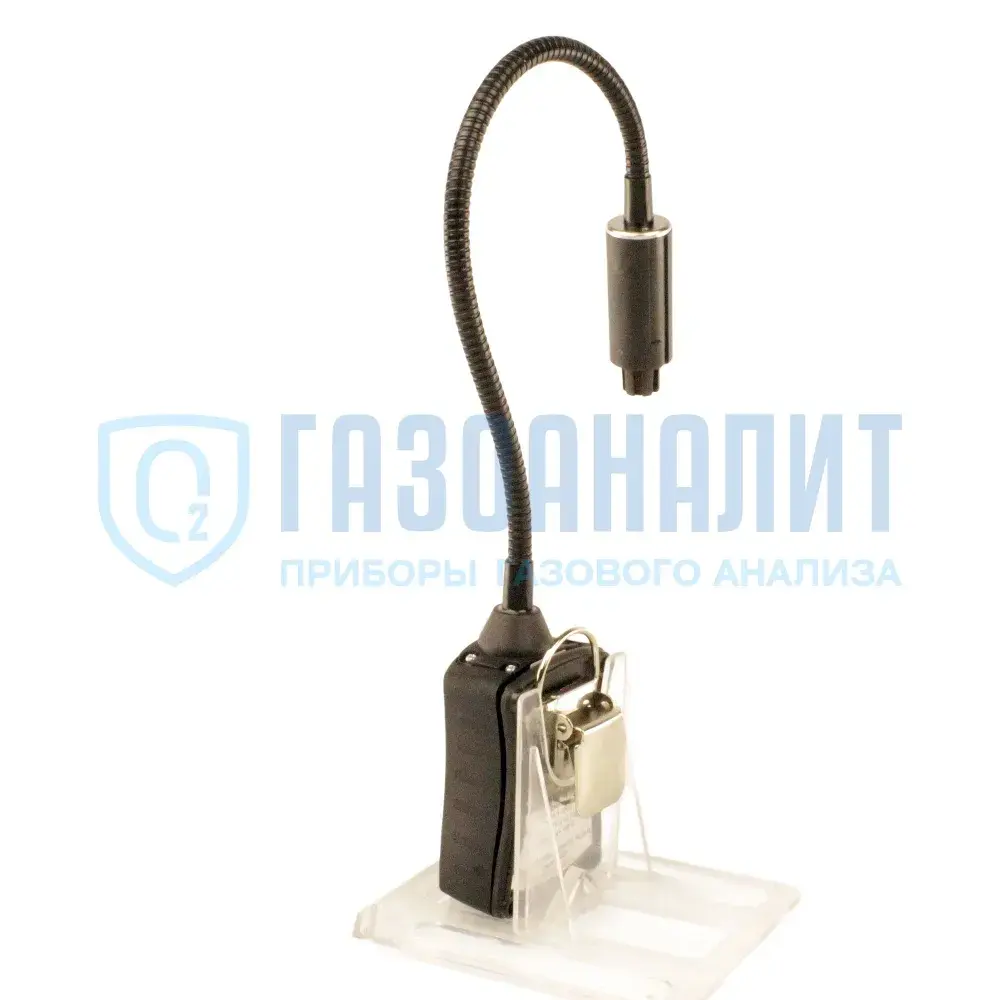

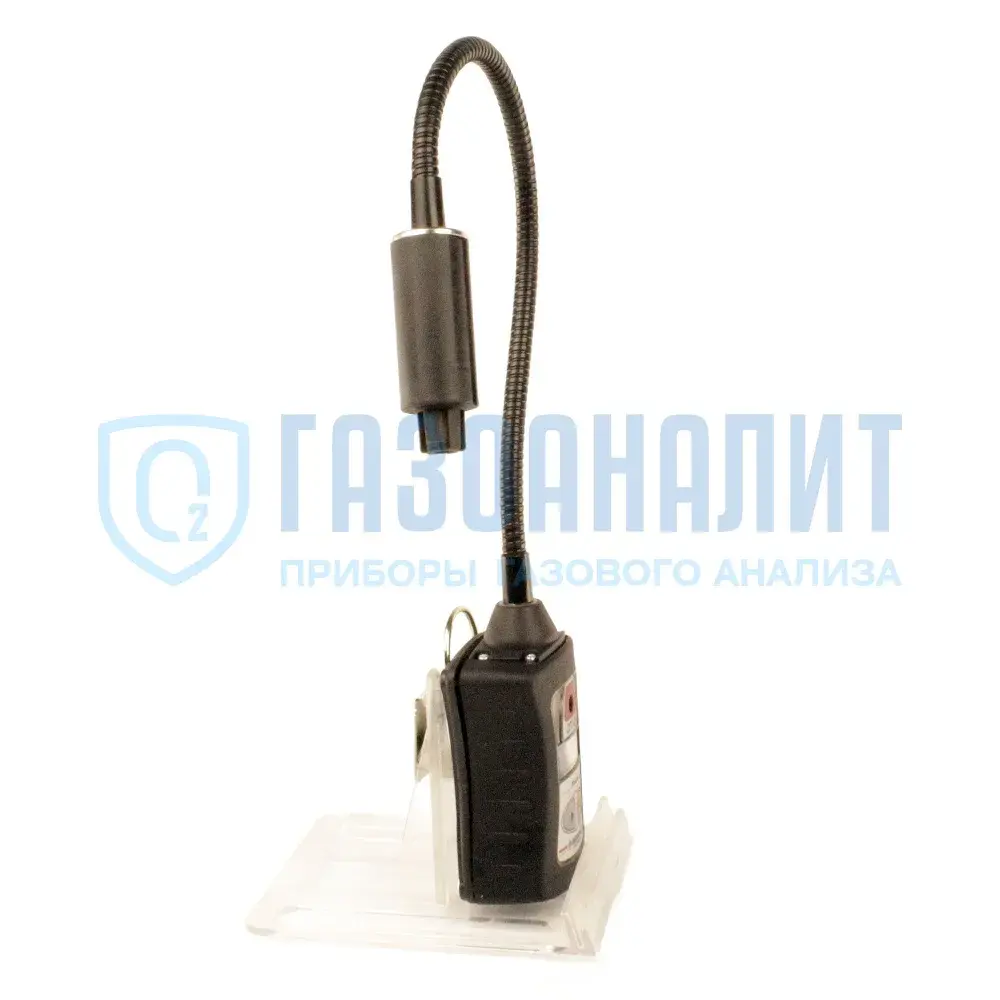

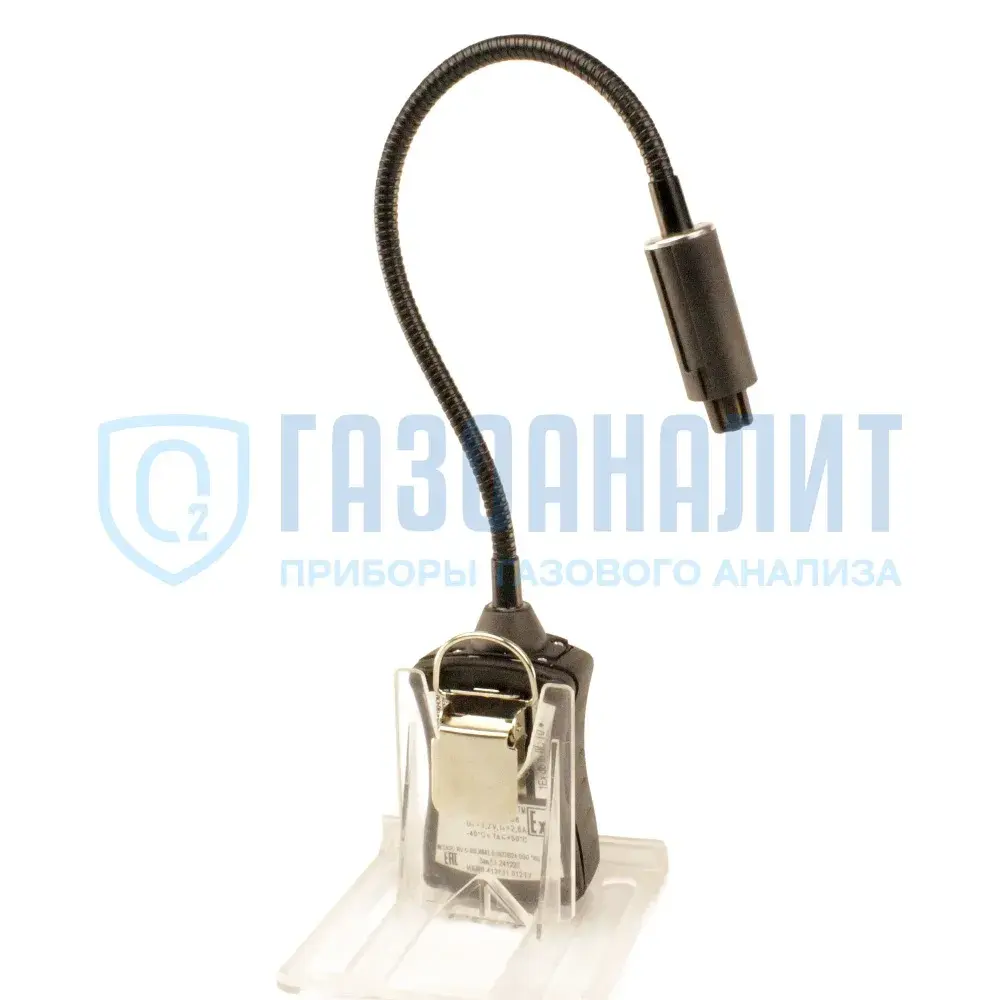

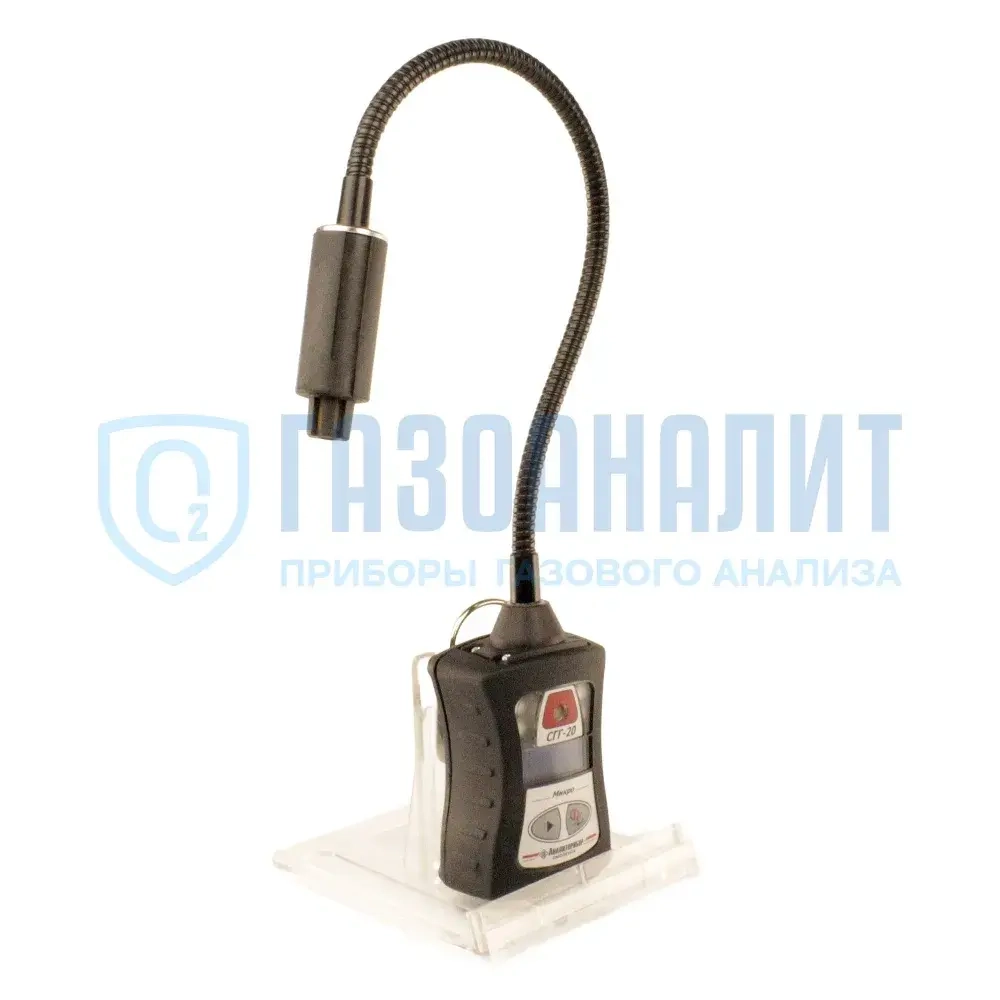

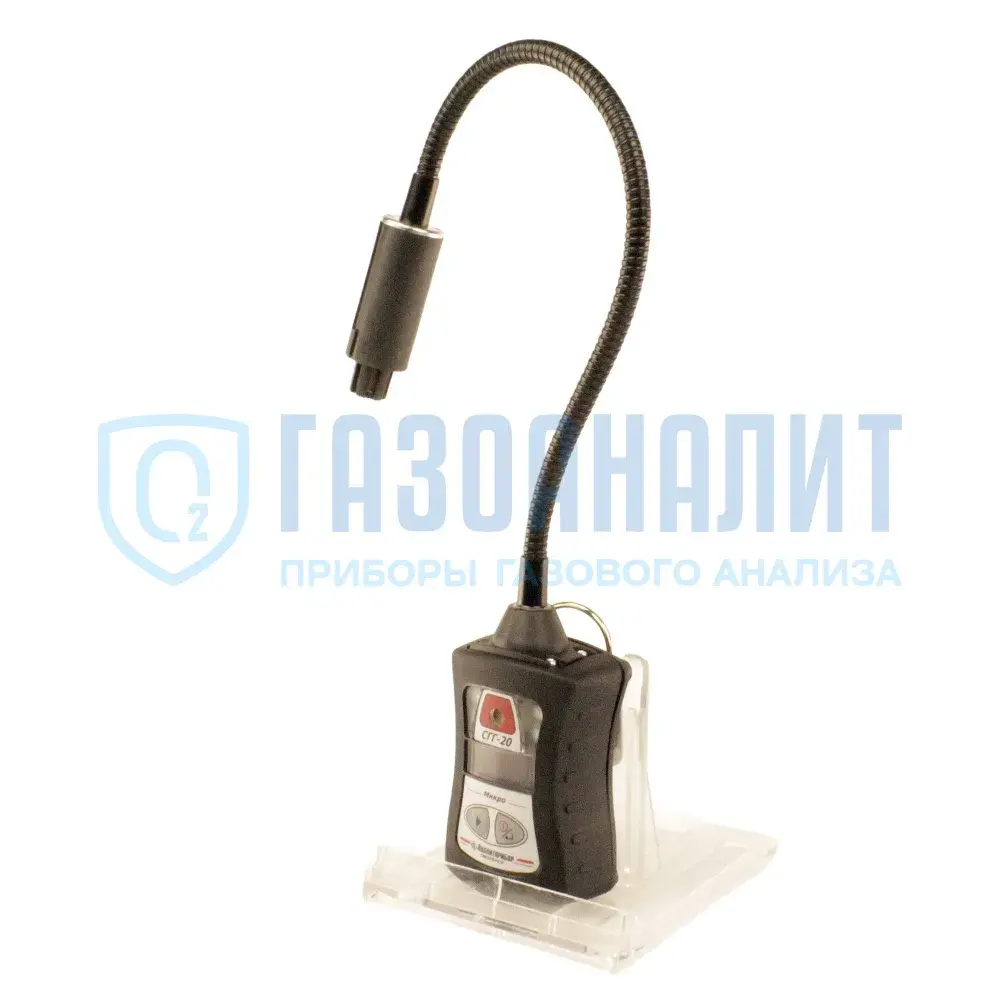

| СГГ-20Микро-01-ИТМ | выносной датчик на гибком держателе 30см |
ИБЯЛ413531012-203 | ||||
| СГГ-20Микро-02-ИТМ | выносной датчиком 1 м (по отдельному заказу изготавливаются сигнализаторы с длиной кабеля от 1 до 10 м) |
ИБЯЛ.413531.012-205 |
