Серийно производимые переносные сигнализаторы-течеискатели СГГ-20Микро-01 применяются для обнаружения в проверяемом воздухе довзрывоопасных концентраций (ДВК) многокомпонентных смесей горючих газов и паров горючих жидкостей.

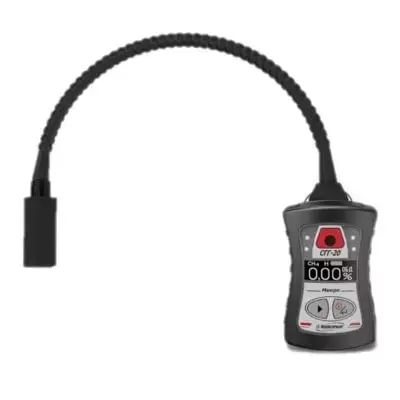

Сигнализатор является индивидуальным прибором, состоящим из корпуса и выносного термохимического датчика на гибком держателе 30 см или на кабеле 1,5 м. Оборудован монохромным дисплеем, звуковым индикатором тревоги, управление ведётся с помощью 2 кнопок. Для ношения на одежде или ремне имеется металлический зажим.
Выполнен во взрывозащищённом исполнении, маркировка оболочки - 1ExibdIICT6 X.
Работает в непрерывном и циклическом (для продолжительных работ) режимах, имеет дополнительно режим течеискателя.
Отбор газовой пробы – конвекционный (диффузионный) или с помощью побудителя расхода. При контроле газов в труднодоступных местах к сигнализаторам возможно подключать газозаборники, клапаны, мех резиновый (под заказ).
Функциональные возможности сигнализаторов СГГ-20Микро-01:
- Измерение и отображение значения содержания анализируемого газа;
- Отображение увеличения/уменьшения содержания горючих газов относительно нулевого уровня (функция течеискателя при проверке газопроводов и газоиспользующего оборудования);
- Подача световой, звуковой и вибросигнализации при превышении установленных порогов, графическая индикация (диаграмма) в режиме течеискателя;
- Сообщения об отказе, выявленном в процессе самодиагностики;
- Индикация разряда встроенного источника питания;
- Запись в журнал измерений (ёмкость архива - 8100 записей);
- Опция просмотра на дисплее последних 100 записей из архива;
- Возможность установки времени отключения дисплея от 15 до 300 с для увеличения времени работы;
- Обмен информацией с ПК по USB-интерфейсу.
Сферы применения СГГ-20Микро-01:
- химическая и нефтехимическая промышленность;
- металлургия;
- газовые хозяйства, газораспределительные сети;
- объекты речного и морского транспорта и др.
Межповерочный интервал – 1 год.
Модификации сигнализатора СГГ-20Микро-01 с выносным датчиком на гибком держателе 30см
| Наименование модификации | Обозначение |
Тип аккумулятора |
Контролируемые вещества |
Поверочный компонент |
Единица физической величины |
|---|---|---|---|---|---|
|
СГГ-20Микро-01 снят с производства замена на СГГ-20Микро-01-Л |
ИБЯЛ.413531.012-03 | Ni-MН |
горючие газы и пары (совокупность компонентов) |
метан (СН4) | % НКПР |
| СГГ-20Микро-01-Л | ИБЯЛ.413531.012-103 | Li-Ion | |||
|
СГГ-20Микро-01М снят с производства замена на СГГ-20Микро-01М-Л |
ИБЯЛ.413531.012-04 | Ni-MН | метан (СН4) | метан (СН4) |
объемная доля, % |
| СГГ-20Микро-01М-Л | ИБЯЛ.413531.012-104 | Li-Ion | |||
|
СГГ-20Микро-01В снят с производства замена на СГГ-20Микро-01В-Л |
ИБЯЛ.413531.012-11 | Ni-MН | водород (Н2) | водород (Н2) |
объемная доля, % |
| СГГ-20Микро-01В-Л | ИБЯЛ.413531.012-111 | Li-Ion | |||
|
СГГ-20Микро-01П снят с производства замена на СГГ-20Микро-01П-Л |
ИБЯЛ.413531.012-13 | Ni-MН | пропан (C3Н8) | пропан (C3Н8) |
объемная доля, % |
| СГГ-20Микро-01П-Л | ИБЯЛ.413531.012-113 | Li-Ion | |||
| СГГ-20Микро-01Г-Л | ИБЯЛ.413531.012-115 | Li-Ion |
гексан (С6Н14) (совокупность компонентов) |
гексан (С6Н14) | % НКПР |
