Портативный персональный газоанализатор модификации Сенсон-В-1002 (технологический) предназначен для измерения концентрации одного из следующих газов: природного газа (CH4), водорода (H2), кислорода (O2), диоксида углерода (CO2) в газовых смесях технологических сред.
Данное исполнение газоанализатора имеет проходную газовую камеру с двумя штуцерами для принудительной пробоотбора контролируемого газа к чувствительной ячейке.
Газоанализаторы вешаются на спецодежду сотрудников на клипсу и носятся постоянно.
Данный газоанализатор выполнен по техническим условиям ТУ 26.51.53-002-17182181-2017, является средством измерения, внесён в Государственный реестр средств измерений и поставляется с обязательной госповеркой.
Области применения:
- персональный контроль воздуха рабочей зоны;- промышленные зоны заводов и различных предприятий всех отраслей;
- рабочие места и другие жилые и нежилые;
- жилищно-коммунальные хозяйства.
Варианты исполнений
|
Исполнение газоанализатора |
Описание |
|
Сенсон-В-1001 (ТЦВА.413731.001) (базовый) |
Однокомпонентный газоанализатор, диффузионный отбор пробы, измерение воздуха рабочей зоны |
|
Сенсон-В-1002 (ТЦВА.413731.002) (технологический) |
Однокомпонентный газоанализатор, принудительный отбор пробы, измерение газовых смесей в технологическом оборудовании (контроль «газа в газе») |
|
Сенсон-В-1003 (ТЦВА.413731.003) (двухкомпонентный) |
Двухкомпонентный (измерение двух газов одновременно) газоанализатор, диффузионный отбор пробы, измерение воздуха рабочей зоны |
Измеряемые газы и диапазоны измерения
|
Модель газоанализатора |
Измеряемый газ |
Диапазон измерения |
Погрешность измерения, δ% |
Базовый порог |
Тип сенсора |
|
|
1-й |
2-й |
|||||
|
1001, 1003 |
Диоксид азота NO2 |
0,1 - 30 мг/м3 |
±15 |
2 мг/м3 |
10 мг/м3 |
ЭХ |
|
1001, 1003 |
Оксид азота NO |
0,1 - 30 мг/м3 |
±15 |
5 мг/м3 |
15 мг/м3 |
ЭХ |
|
1001, 1003 |
Аммиак NH3 |
0,1 - 200 мг/м3 |
±15 |
20 мг/м3 |
60 мг/м3 |
ЭХ |
|
1001, 1002, 1003 |
Водород H2 |
0,01 - 4 % об. |
±10 |
0,4 % об. |
0,8 % об. |
ЭХ |
|
1001, 1003 |
Хлористый водород HCl |
0,01 - 30 мг/м3 |
±25 |
5 мг/м3 |
15 мг/м3 |
ЭХ |
|
1001, 1003 |
Кислород O2 |
0,1 - 30 % об. |
±5 |
18 % об. |
23 % об. |
ЭХ |
|
1002 |
Кислород O2 |
1 - 100 % об. |
±1 |
- |
- |
ЭХ |
|
1001, 1002, 1003 |
Метан CH4 |
0,01 - 5 % об. |
±10 |
0,5 % об. |
1,0 % об. |
ТК |
|
1001, 1003 |
Метан CH4 |
0,01 - 5 % об. |
±10 |
0,5 % об. |
1,0 % об. |
ОП |
|
1002 |
Метан CH4 |
1 - 100 % об. |
±5 |
- |
- |
ОП |
|
1001, 1003 |
Метанол CH3OH |
0,1 - 30 мг/м3 |
±20 |
5 мг/м3 |
15 мг/м3 |
ЭХ |
|
1001, 1003 |
Пропан C3H8 |
0,001 - 2 % об. |
±10 |
0,2 % об. |
0,4 % об. |
ТК |
|
1001, 1003 |
Сероводород H2S |
0,1 - 30 мг/м3 |
±10 |
3 мг/м3 |
10 мг/м3 |
ЭХ |
|
1001, 1003 |
Диоксид серы SO2 |
0,1 - 30 мг/м3 |
±10 |
10 мг/м3 |
нет |
ЭХ |
|
1001, 1003 |
Углеводороды CH |
0,05 - 1 % об. |
±10 |
0,1 % об. |
0,2 % об. |
ТК |
|
1001, 1003 |
Углеводороды CH |
0,05 - 3 г/м3 |
±25 |
0,3 мг/м3 |
0,9 мг/м3 |
ПП |
|
1001, 1002, 1003 |
Углекислый газ СО2 |
0,01 - 5 % об. |
±15 |
0,5% об |
1,5% об |
ОП |
|
1002 |
Углекислый газ СО2 |
1 - 100 % об. |
±10 |
- |
- |
ОП |
|
1001, 1003 |
Угарный газ CO |
0,1 - 300 мг/м3 |
±10 |
20 мг/м3 |
100 мг/м3 |
ЭХ |
|
1001, 1003 |
Формальдегид H2CO |
0,1 - 30 мг/м3 |
±25 |
0,5 мг/м3 |
2,5 мг/м3 |
ЭХ |
|
1001, 1003 |
Хлор Cl2 |
0,1 - 30 мг/м3 |
±10 |
1 мг/м3 |
5 мг/м3 |
ЭХ |
|
1001, 1003 |
Этанол C2H5OH |
0,05 - 5 г/м3 |
±25 |
1 г/м3 |
нет |
ПП |
|
1001, 1003 |
Этанол C2H5OH |
0,01 - 3 % об. |
±15 |
0,3 % об. |
0,6 % об. |
ТК |
Значения порогов срабатывания устанавливаются на заводе. Возможна установка других порогов в пределах диапазона измерения - это оговаривается при заказе.
1. Тип встроенных газочувствительных ячеек:
- ЭХ - электрохимический;
- ТК - термокаталитический;
- ОП - оптический;
- ПП - полупроводниковы.
2. Калибровка на пары углеводородов (CH) производится по пропану (C3H8).
Варианты сочетания газов для газоанализатора модификации Сенсон-В-1003 (двухканальный)
|
Канал 1 |
Канал 2 |
|||||||||||||||||
|
NO2 |
NH3 |
NO |
CxHy |
C2H5OH |
H2 |
CO2 |
O2 |
CO |
CH3OH |
CH4 |
C3H8 |
SO2 |
H2S |
H2CO |
HCl |
Cl2 |
||
|
Диоксид азота |
NO2 |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
Аммиак |
NH3 |
|
2 |
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
Оксид азота |
NO |
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Углеводороды ТК |
CxHy |
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Этанол ТК |
C2H5OH |
|
|
|
|
2 |
|
|
|
|
1 |
|
|
|
|
|
|
|
|
Водород ТК |
H2 |
|
|
|
1 |
|
2 |
|
|
|
|
1 |
1 |
|
|
|
|
|
|
Водород ЭХ |
H2 |
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
Диоксид углерода |
CO2 |
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
Кислород |
O2 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
Оксид углерода |
CO |
|
|
|
|
|
1 |
|
|
2 |
|
|
|
|
|
|
|
|
|
Метанол |
CH3OH |
|
|
|
|
1 |
|
|
|
|
2 |
|
|
|
|
|
|
|
|
Метан ОП |
CH4 |
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
Метан ТК |
CH4 |
|
|
|
|
1 |
1 |
|
|
|
1 |
2 |
1 |
|
|
|
|
|
|
Пропан ТК |
C3H8 |
|
|
|
|
1 |
1 |
|
|
|
1 |
1 |
2 |
|
|
|
|
|
|
Диоксид серы |
SO2 |
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
Сероводород |
H2S |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
Формальдегид |
H2CO |
|
|
|
|
1 |
|
|
|
|
1 |
|
|
|
|
2 |
|
|
|
Хлороводород |
HCl |
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
2 |
|
|
Хлор |
Cl2 |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
Термокаталитические сенсоры на метан, пропан, углеводороды, спирт и водород обладают взаимной перекрёстной чувствительностью.
Оптические сенсоры на углеводороды не чувствительны к водороду.
1 - не рекомендовано.
2 - невозможно.
Пустые ячейки - возможно.

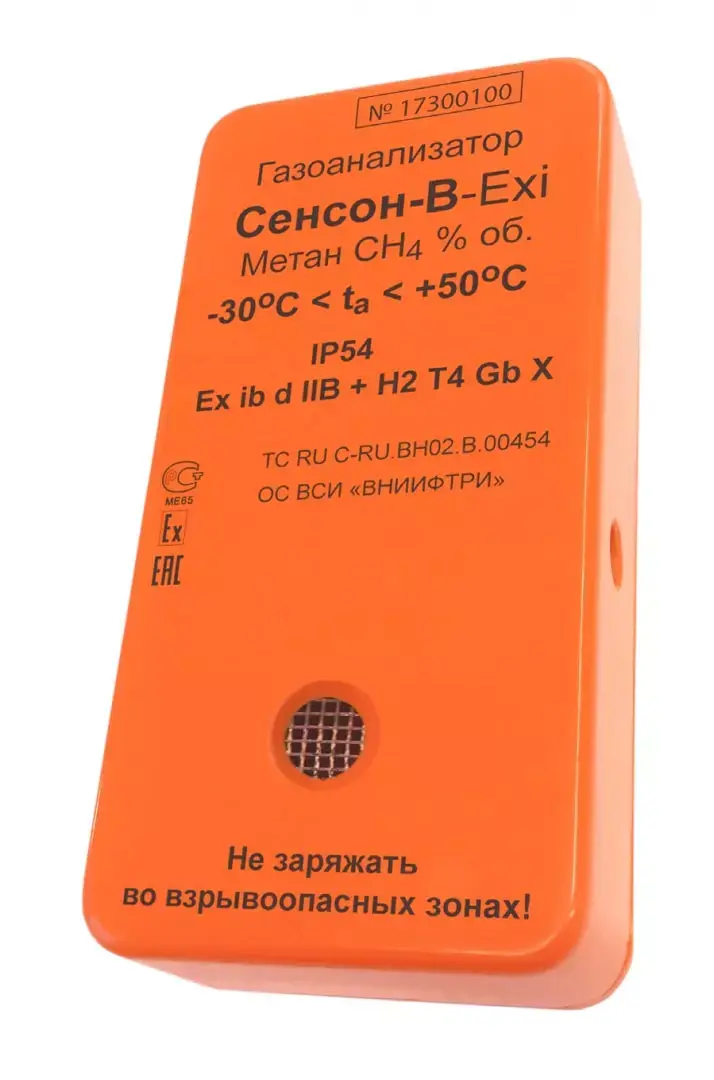

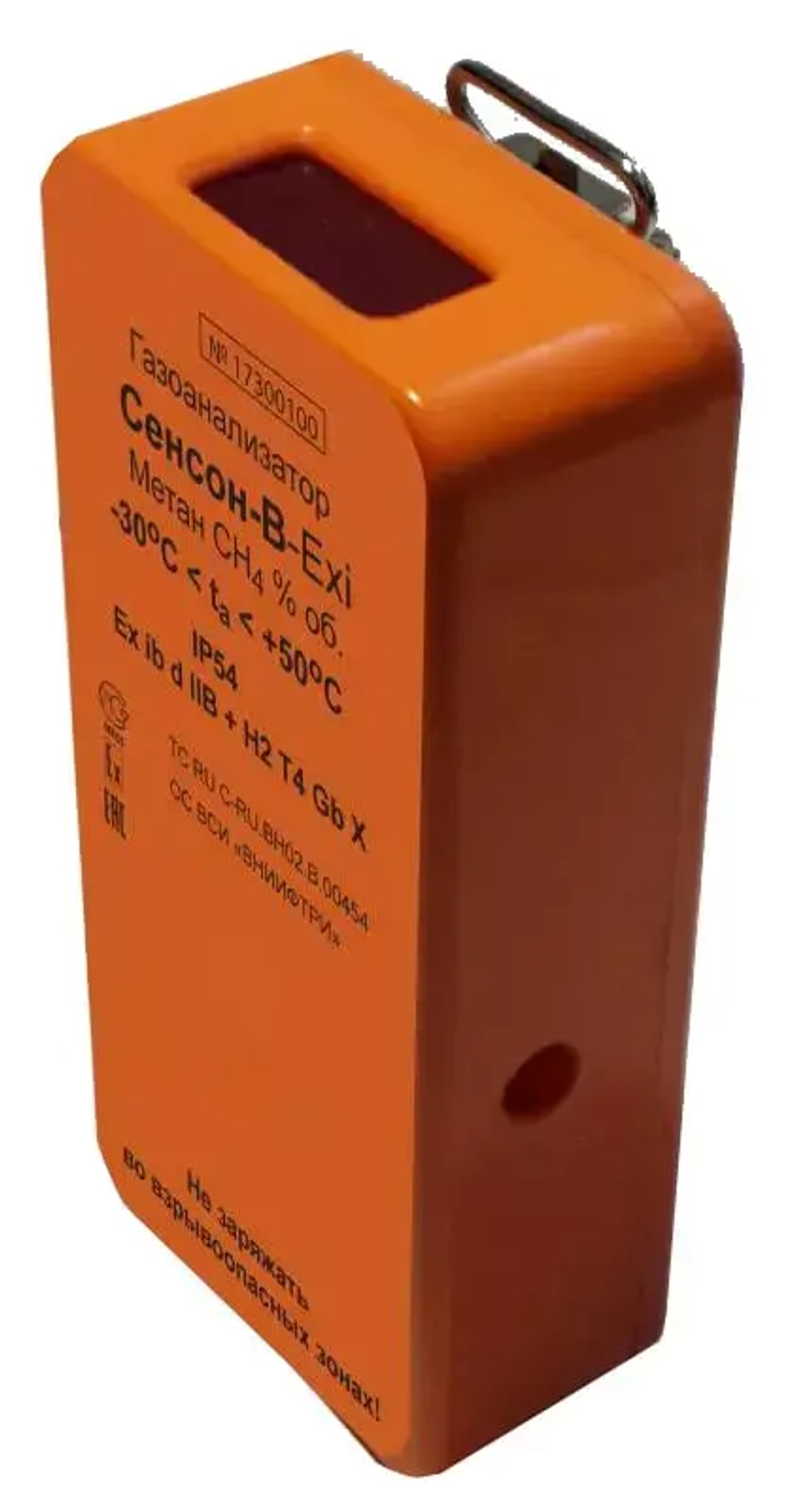

Общий вид и габаритные размеры газоанализатора
На левой боковой стенке находится выходное отверстие сигнального акустического извещателя и кнопка включения/выключения.
На правой боковой стенке расположен разъём для зарядки аккумулятора.
На верхней стенке расположен цифровой индикатор.
На задней крышке установлена клипса для крепления газоанализатора на спецодежду.
На лицевой стенке расположено отверстие для доступа воздуха к газочувствительному сенсору (одно или два).
