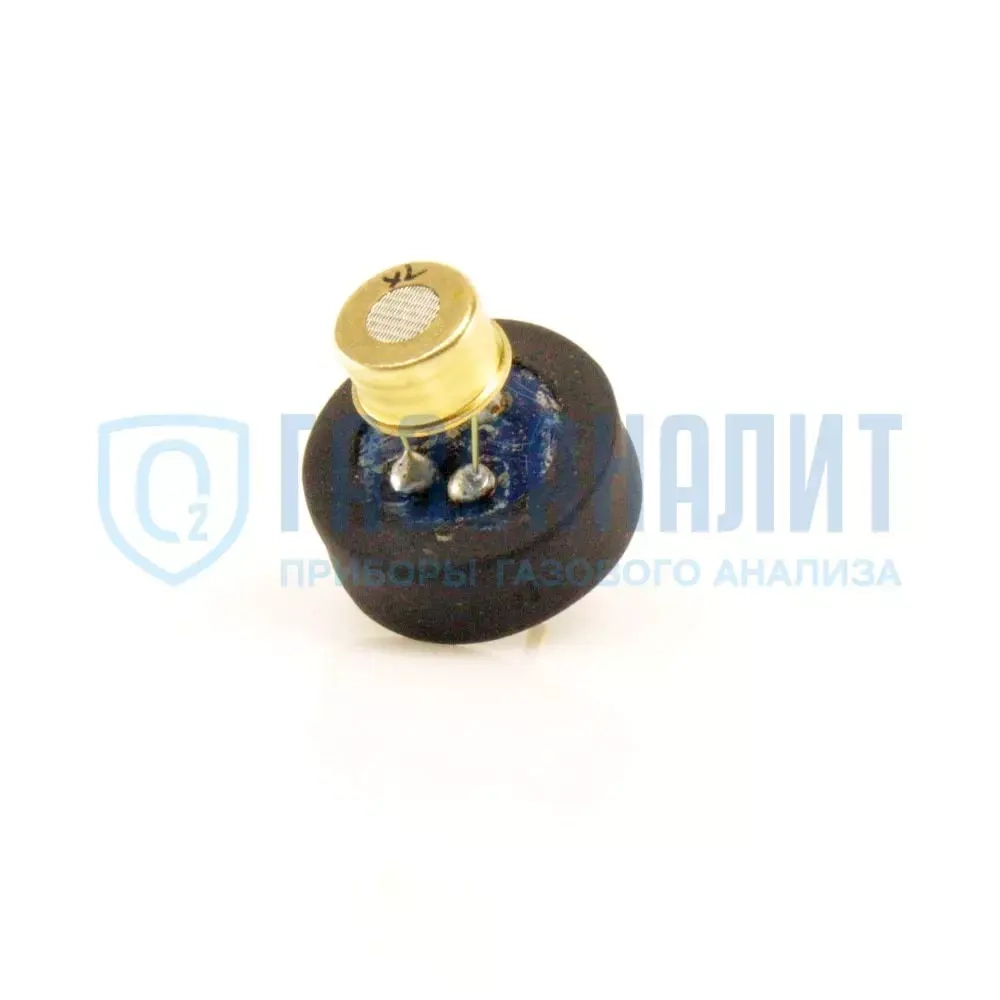

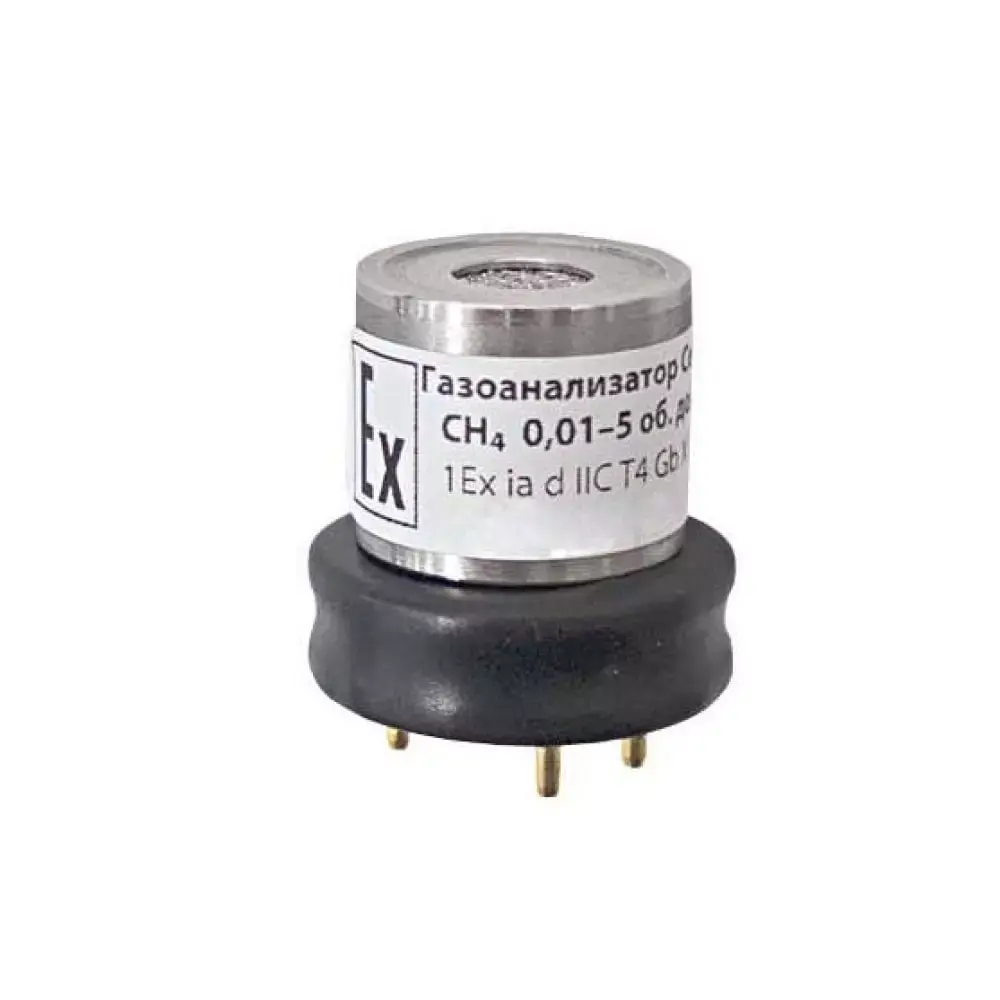

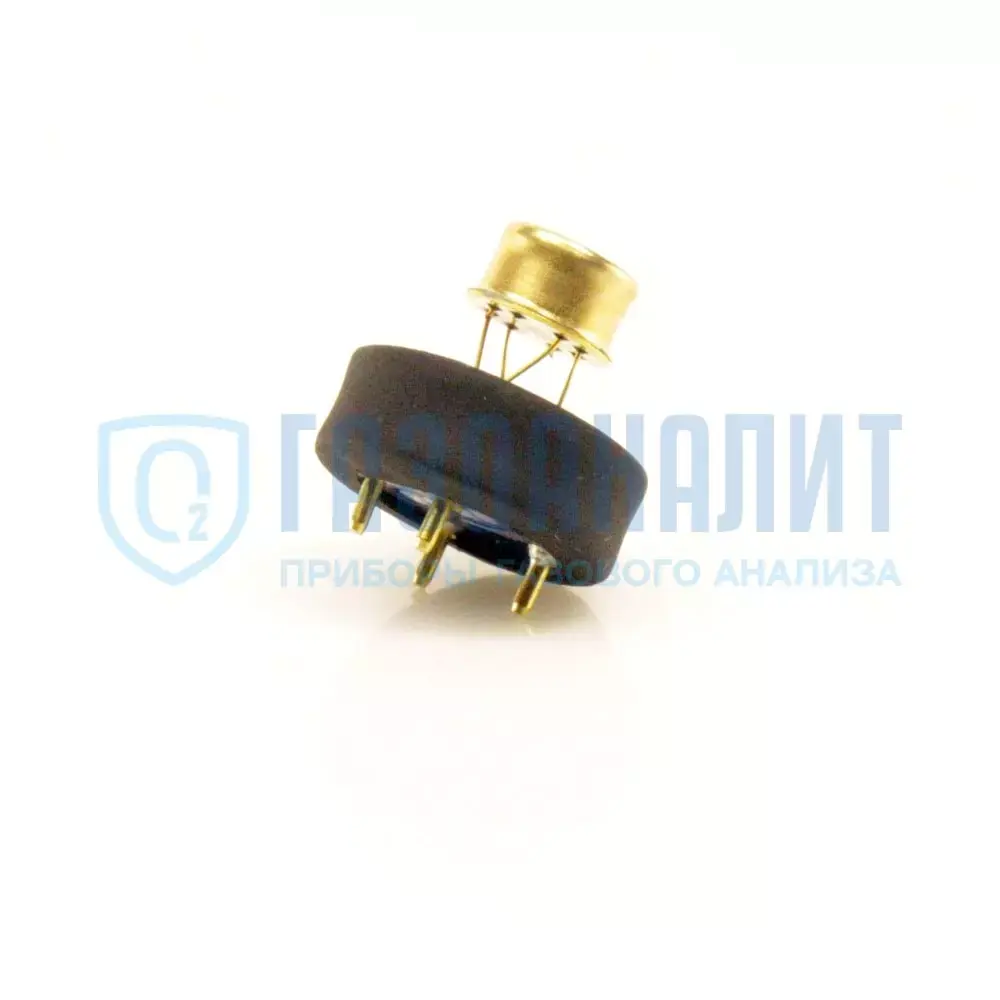

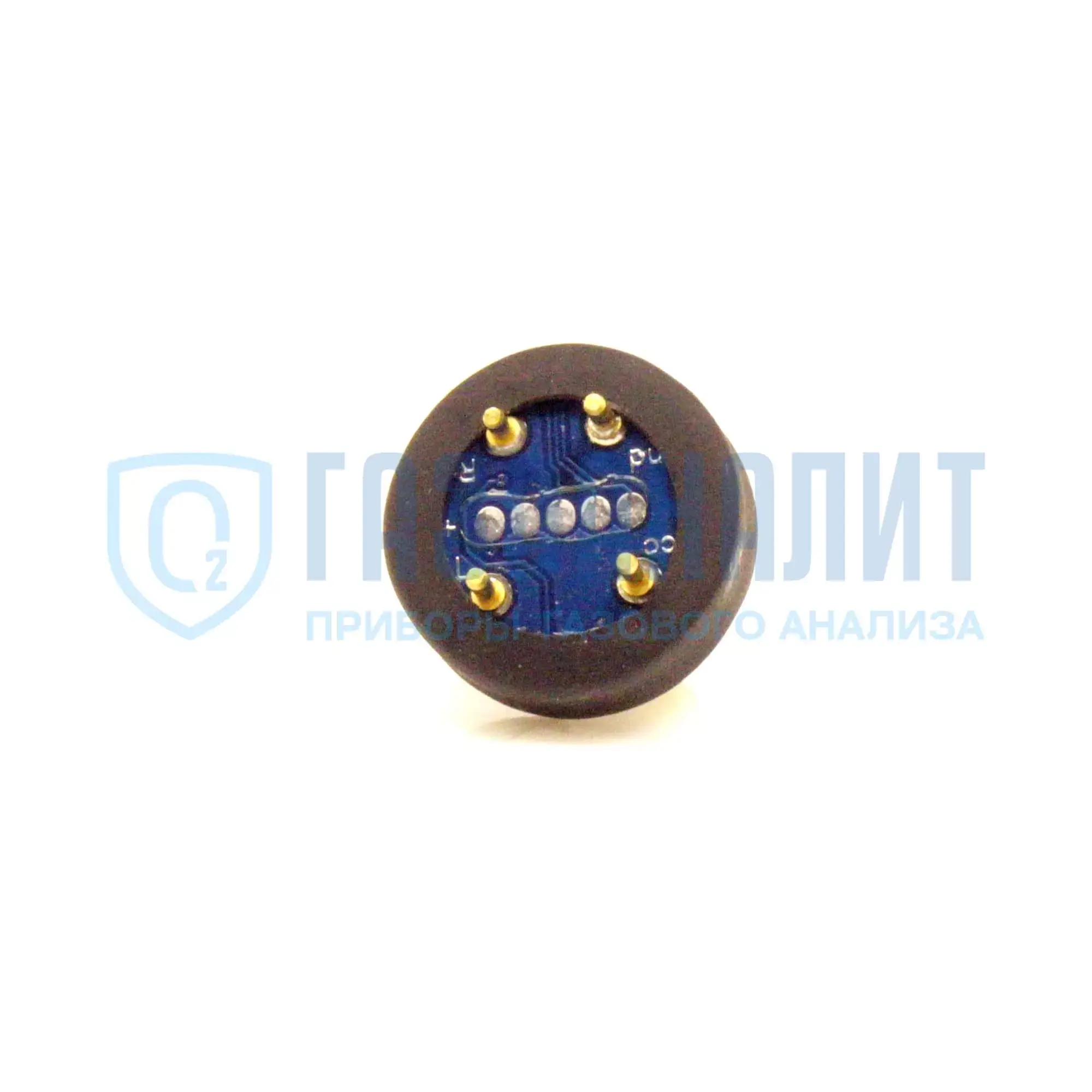

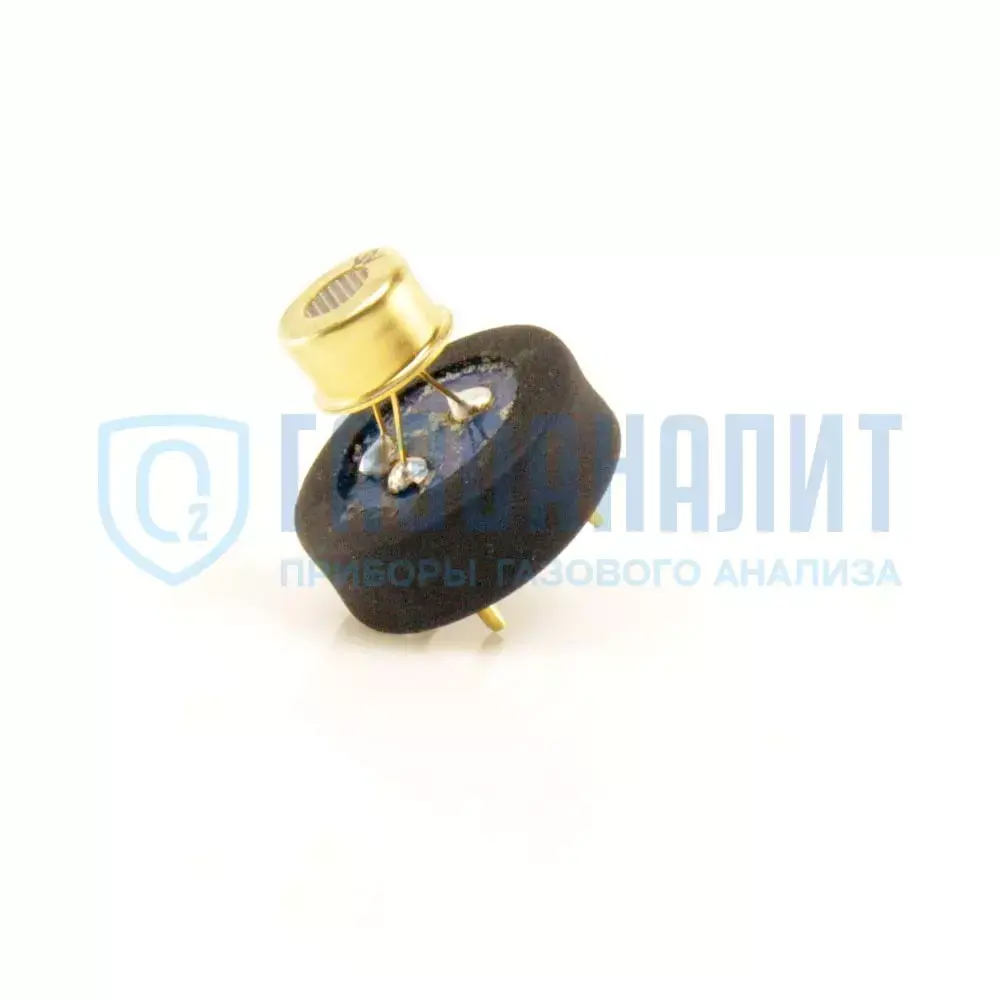

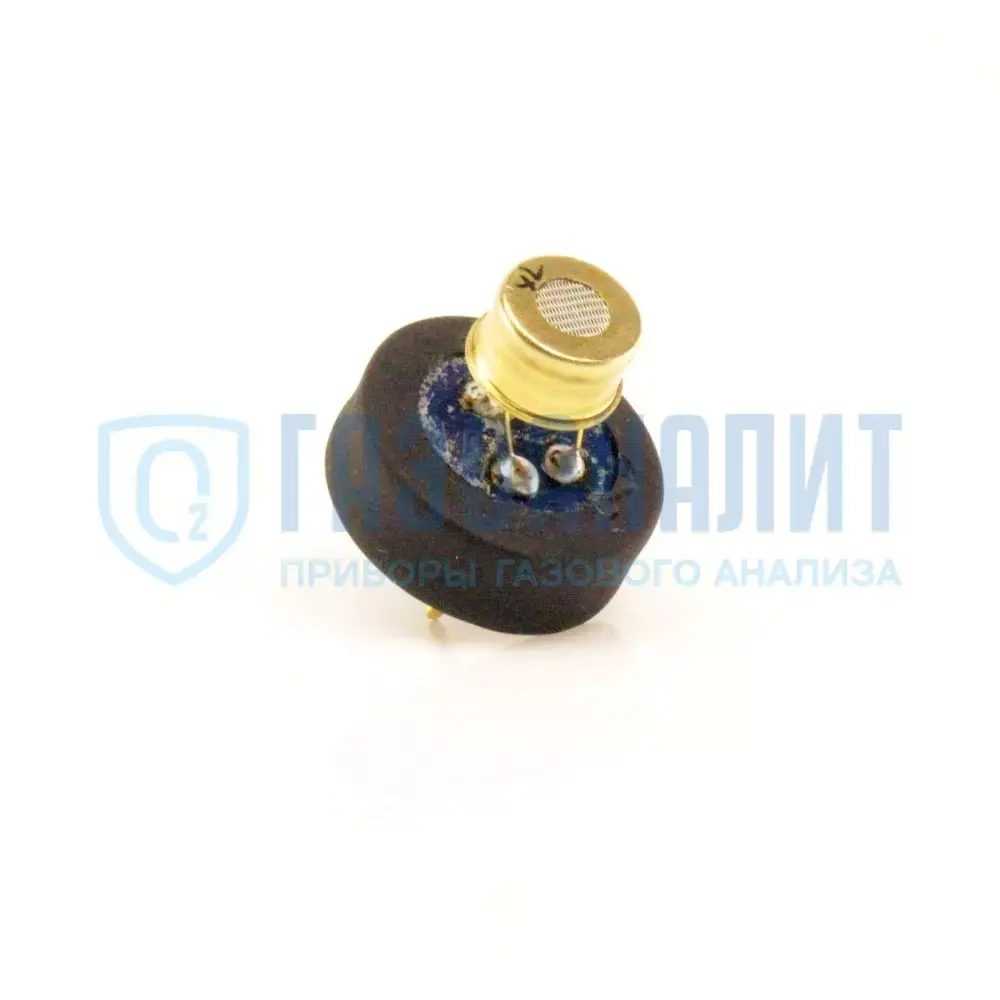

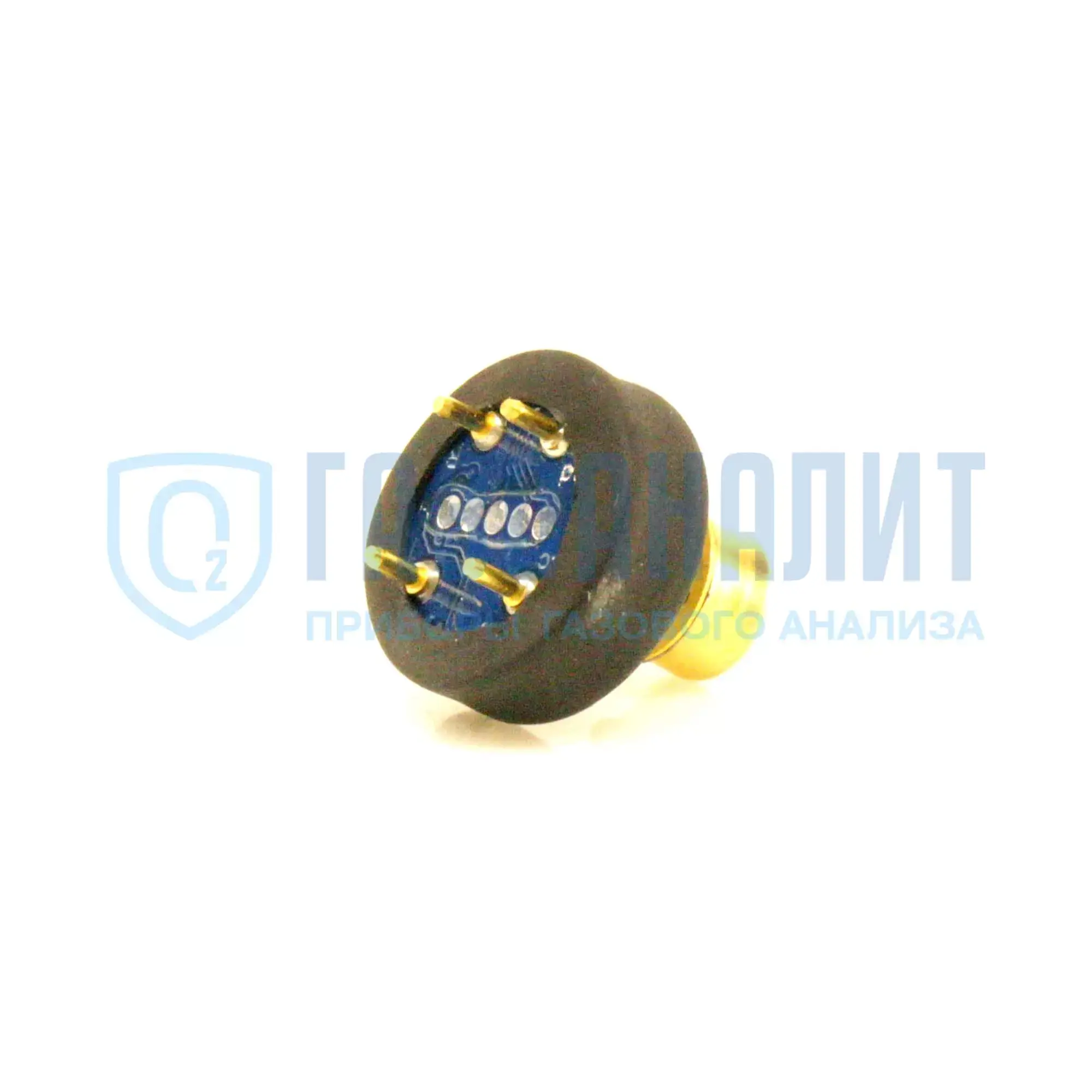

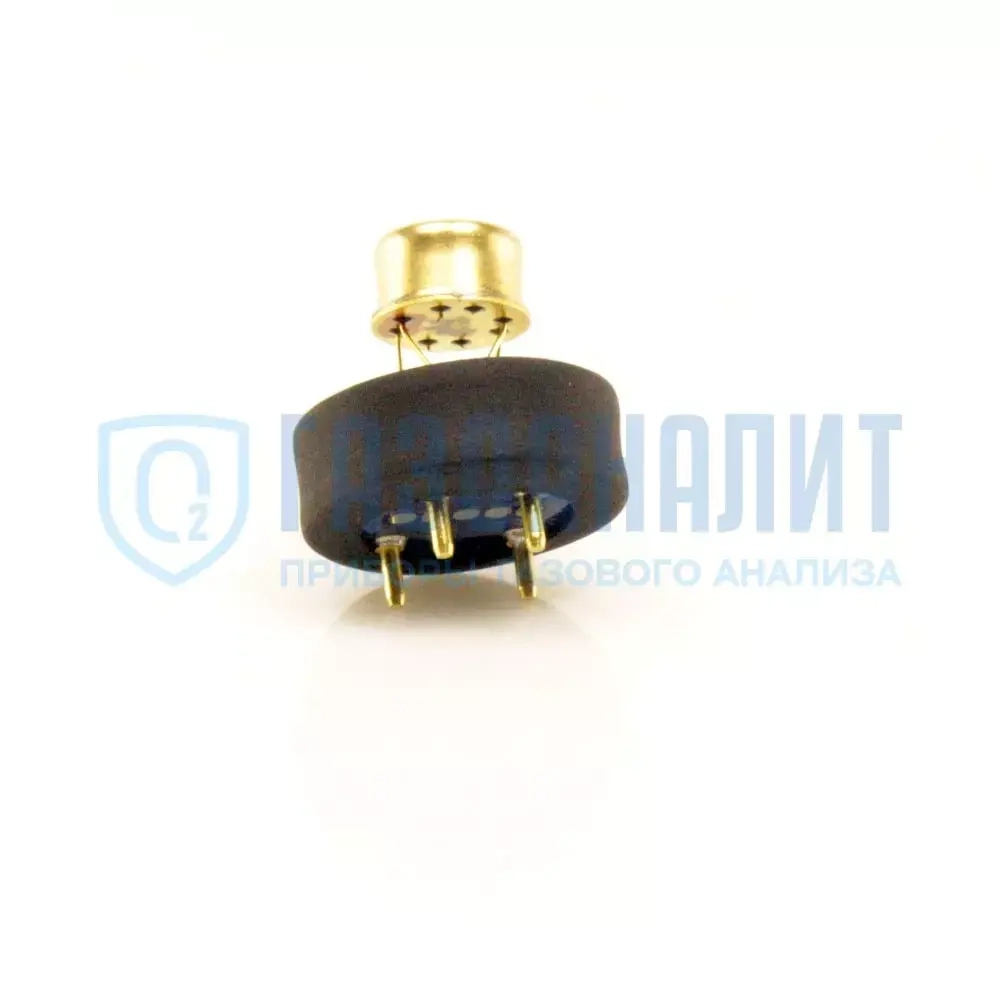

Газоанализатор или интеллектуальный сенсорный модуль (ИСМ) Сенсон-СМ-9001 – представляет собой автономное средство измерения модульного исполнения стационарного типа.
Данный газоанализатор конструктивно состоит из следующих частей:
- газочувствительный датчик.
Они могут быть различных типов:
• электрохимические;
• термокаталитические;
• оптические;
• полупроводниковые.
- модуль вторичной обработки или сенсорный модуль с коннектором.
ИСМ внесён в Государственный реестр средств измерений, является средством измерения и имеет обязательную государственную поверку, как самостоятельное изделие.
Преимущества и особенности эксплуатации
- модульное исполнение и компактность;- автономное применение;
- простая установка в различные газоанализаторы Сенсон;
- сроки изготовления снижены, в связи с тем, что государственной поверке подлежит только интеллектуальный сенсорный модуль;
- передача информации по последовательному порту UART с открытым унифицированным протоколом передачи данных;
- подключение к любому компьютеру или промышленному пульту;
- упрощает замену газоанализаторов Сенсон для государственной поверки и ремонта. Демонтируется и устанавливается только газоанализатор Сенсон-СМ-9001;
- существенно уменьшается объём и стоимость запасных частей для газоаналитических систем Сенсон;
- снижение профессиональных требований к квалификации рабочего персонала;
- совместное применение с газоаналитическими системами Сенсон, благодаря модульному интерфейсу.
Газоаналитические системы серии Сенсон, в которых применяется ИСМ Сенсон-СМ-9001
|
Исполнения Сенсон |
Варианты моделей |
|
Сенсон-СД |
Сенсон-СД-7031-СМ, Сенсон-СД-7032-СМ, Сенсон-СД-7033-СМ |
|
Сенсон-СВ |
Сенсон-СВ-5021-СМ, Сенсон-СВ-5022-СМ. Сенсон-СВ-5023-СМ, Сенсон-СВ-5024-СМ |
Измеряемые газы и диапазоны измерения
|
Измеряемый газ |
Диапазон измерений, концентрация измеряемого компонента |
Погрешность измерения, δ, % |
Тип сенсора |
Код заказа (G) |
|
Диоксид азота NO2 |
0,1 – 30 мг/м3 |
±15 |
ЭХ |
NO2-2 |
|
Оксид азота NO |
0,1 – 30 мг/м3 |
±15 |
ЭХ |
NO2-2 |
|
Аммиак NH3 |
0,1 – 200 мг/м3 |
±15 |
ЭХ |
NH3-2 |
|
Водород H2 |
0,1 – 4 % об. |
±10 |
ЭХ |
H2-2 |
|
Водород хлористый HCl |
0,01 – 30 мг/м3 |
±25 |
ЭХ |
HCl-1 |
|
Кислород O2 |
0,1 – 30 % об. |
±5 |
ЭХ |
O2-2 |
|
Кислород O2 |
1 – 100 % об. |
±5 |
ЭХ |
O2-3 |
|
Метан CH4 |
0,01 – 5 % об. |
±10 |
ТК |
CH4-2 |
|
0,01 – 5 % об. |
±10 |
ОП |
CH4-2 |
|
|
1 – 100 % об. |
±10 |
ОП |
CH4-3 |
|
|
Метанол CH3OH |
0,1 – 30 мг/м3 |
±20 |
ЭХ |
CH3OH-1 |
|
Пропан C3H8 |
0,001 – 2 % об. |
±10 |
ТК |
C3H8-1 |
|
Сероводород H2S |
0,1 – 30 мг/м3 |
±10 |
ЭХ |
H2S-2 |
|
Сероводород H2S |
1 – 200 мг/м3 |
±10 |
ЭХ |
H2S-3 |
|
Диоксид серы SO2 |
0,1 – 30 мг/м3 |
±10 |
ЭХ |
SO2-2 |
|
Углеводороды CH |
0,05 – 1 % об. |
±10 |
ОП |
CH-2 |
|
Углеводороды CH |
0,05 – 1 % об. |
±10 |
ТК |
CH-2 |
|
Углеводороды C2-C10 |
50 – 3000 мг/м3 |
±25 |
ПП |
CH-1 |
|
Диоксид углерода (углекислый газ) СО2 |
0,01 – 5 % об. |
±15 |
ОП |
CO2-2 |
|
Диоксид углерода (углекислый газ) СО2 |
1 – 100 % об. |
±15 |
ОП |
CO2-3 |
|
Оксид углерода (угарный газ) CO |
0,1 – 300 мг/м3 |
±10 |
ЭХ |
CO-2 |
|
Формальдегид H2CO |
0,1 – 30 мг/м3 |
±25 |
ЭХ |
H2CO-1 |
|
Хлор Cl2 |
0,1 – 30 мг/м3 |
±10 |
ЭХ |
Cl2-2 |
|
Этанол C2H5OH |
50 – 5000 мг/м3 |
±25 |
ЭХ |
C2H5OH-1 |
|
0,01 – 3 % об. |
±15 |
ТК |
C2H5OH-2 |
Примечание:
Тип газочувствительного сенсора:
ЭХ – электрохимический;
ТК – термокаталитический;
ОП – оптический;
ПП – полупроводниковый.
Форма для заказа
Общий вид и габаритные размеры
Извлечение ИСМ из МКТ-1м (интерфейсный модуль)
Установка ИСМ в газоаналитическую систему Сенсон, как пример
Подключение газоанализатора к ПК
