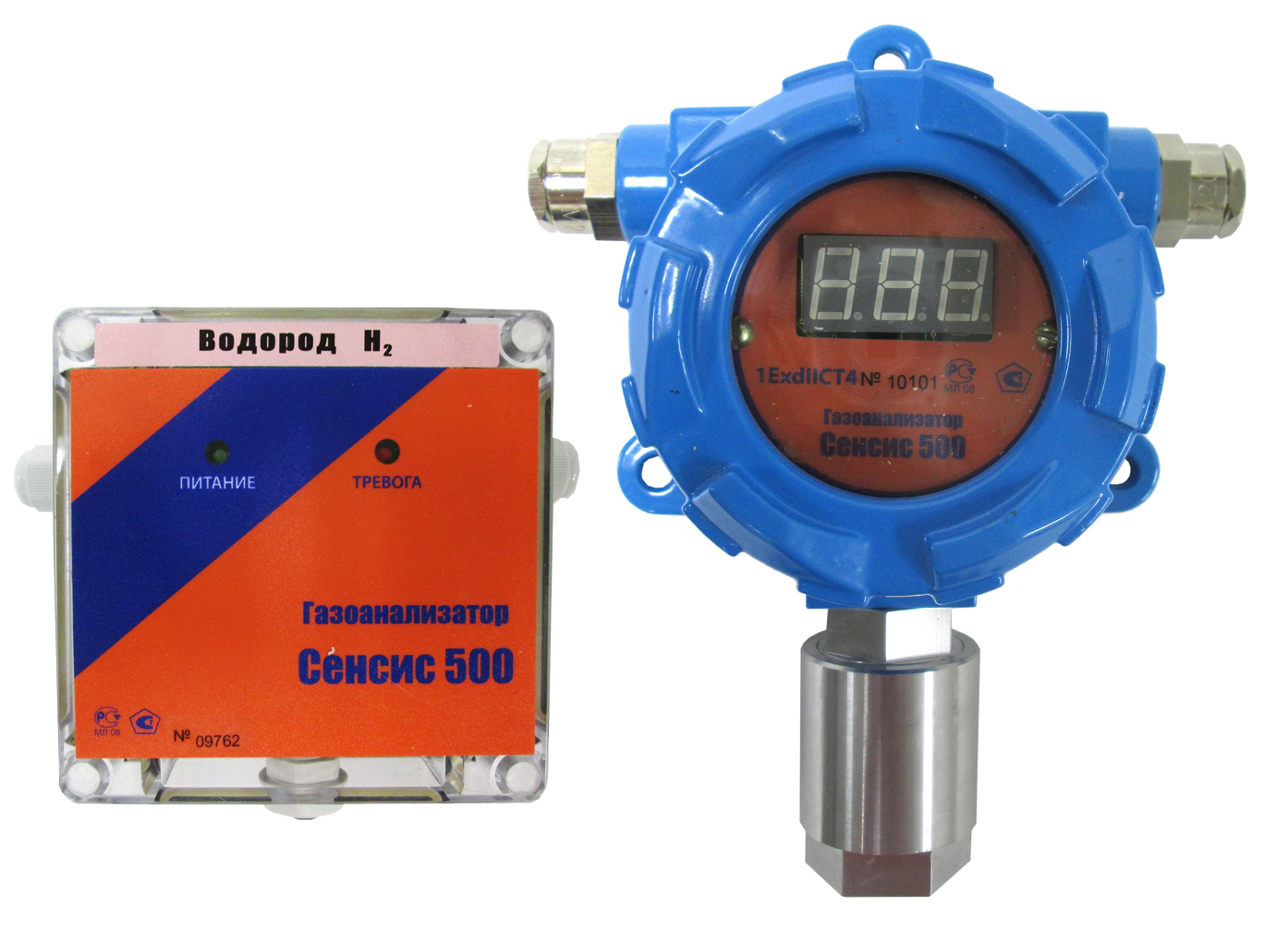

СЕНСИС-500 газоанализатор автоматический стационарный

Стационарный датчик-газоанализатор серии СЕНСИС 500 используется для автоматического непрерывного контроля и измерения содержания концентрации кислорода (O₂), токсичных (ядовитых) и горючих газов (взрывоопасных) с выдачей звукового и светового сигналов при достижении порогов срабатывания концентрации, а также выдачи сигналов для управления внешними исполнительными устройствами путём включения реле типа «сухой» контакт либо передачи телеметрического сигнала на внешние исполнительные устройства автоматики. Газоанализатор в качестве опции может иметь индикацию концентрации вещества на цифровом светодиодном индикаторе. Газоанализаторы (датчики) СЕНСИС могут быть объединены в аналитическую систему контроля концентрации газов КАССАНДРА.

Имеют возможность выдавать сигналы как в аналоговом виде (0 - 3 В, 4 - 20 мА), так и в цифровом формате по интерфейсу RS-485.

Стационарные газоанализаторы СЕНСИС-500 внесены в государственный реестр средств измерений Российской Федерации и поставляются строго со свежей государственной поверкой. Поверка осуществляется 1 раз в год.

Области применения

- промышленные территории предприятий, рабочие места, и другие помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровья персонала или имеется опасность взрыва;
- объекты метрополитена;
- закрытые парковки, гаражи и автостоянки.

Измеряемые газы и диапазоны измерения Примечания:
- из-за перекрёстной чувствительности газоанализаторы реагируют на все виды горючих газов, однако с разной чувствительностью. Возможно применение приборов сразу на несколько горючих газов, но в этом случае необходимо калибровать (градуировать) по каждому газу и находить переводной коэффициент на каждый из них;
- диапазон измерения может быть увеличен либо уменьшен в зависимости от решаемой задачи;
- диапазон измерения горючих паров не может превышать 100% НКПР (нижний концентрационный предел распространения пламени);
- возможно использование сенсоров на другие компоненты при специальном заказе;
- диапазон измерения ограничен концентрацией поверочных газовых смесей (ПГС), выпускаемых на заводах-изготовителях. Диапазон индикации – реальное значение измерений ограниченное возможностями прибора.

Пороги срабатывания

Конструктивные особенности и принцип работы

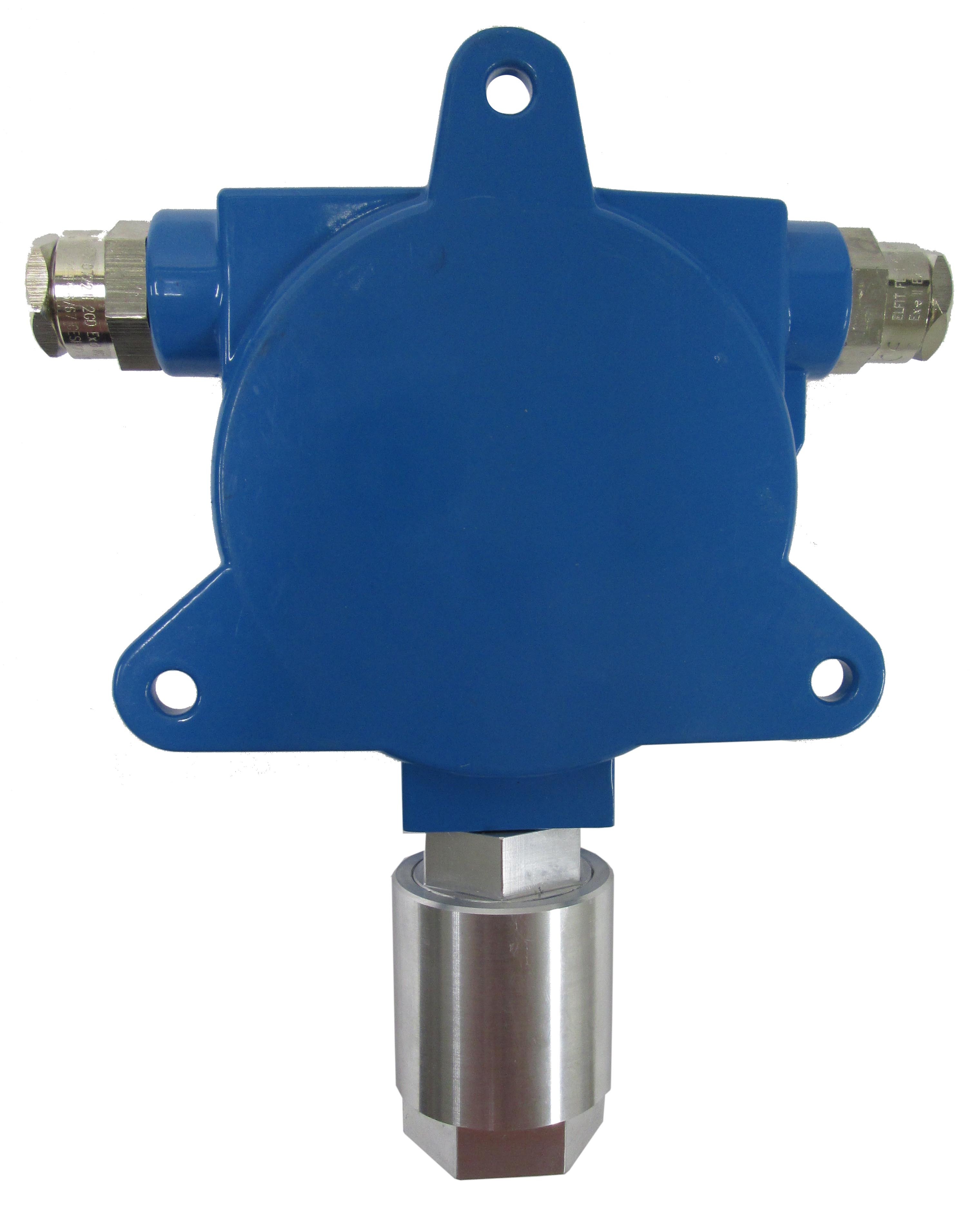

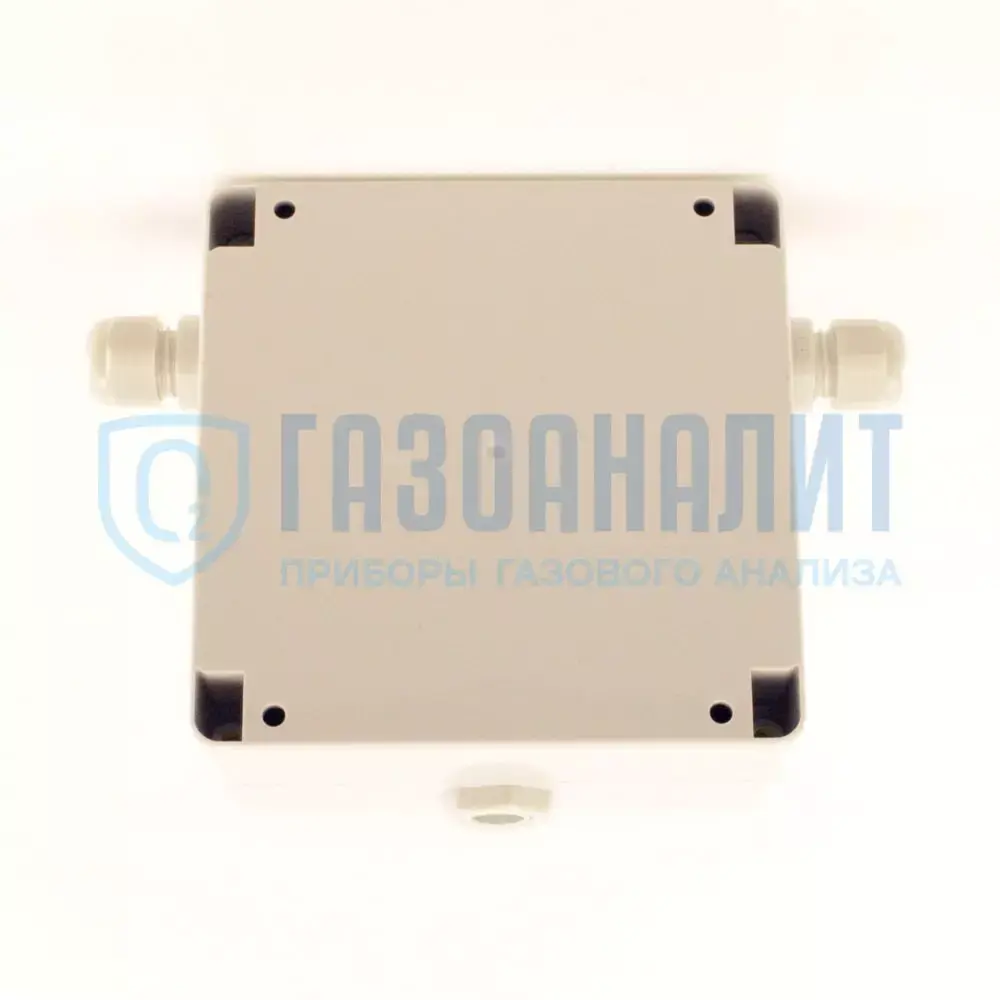

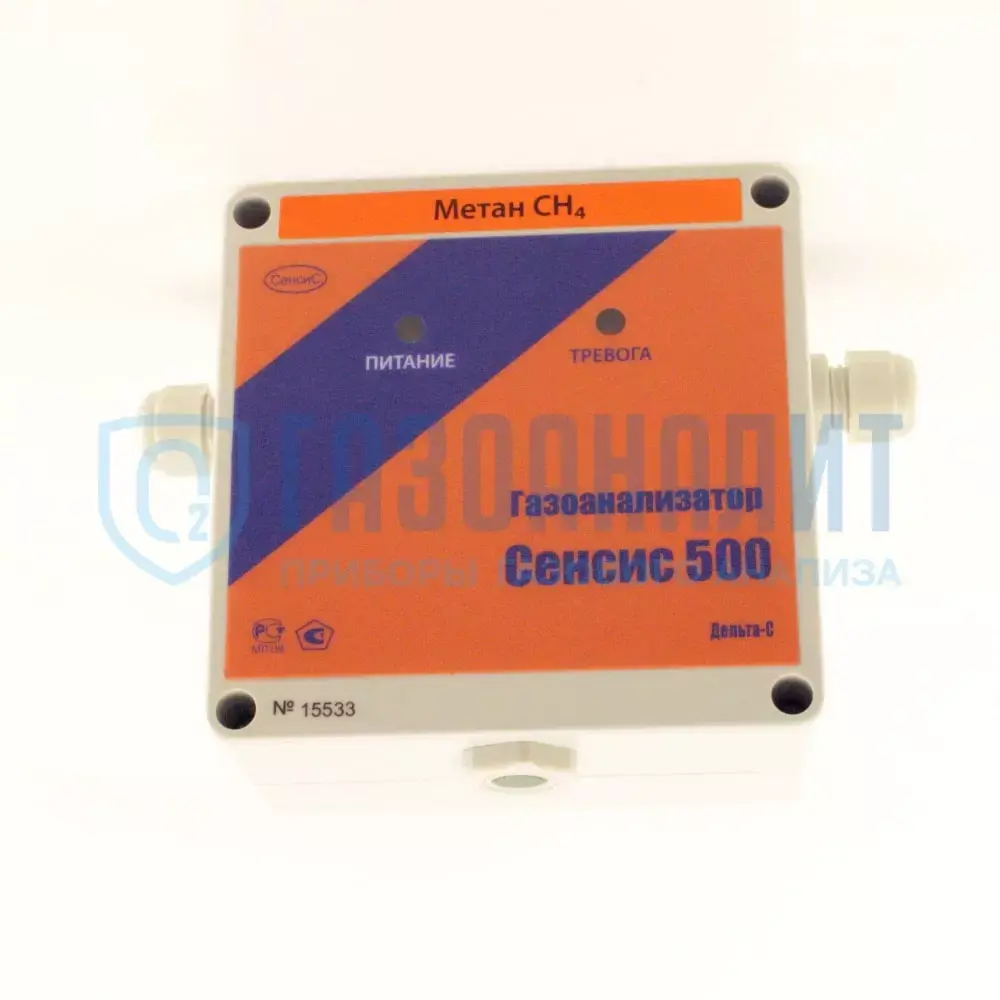

Конструктивно стационарный газоанализатор изготовлен в пластмассовом корпусе, который может укрепляться на стене с помощью простых кронштейнов. Выносной датчик также имеет настенное крепление. На лицевой и боковой панелях однокорпусного газоанализатора без цифровой индикации расположены:
- красный светодиод сигнализации тревоги;
- зелёный светодиод наличия питания;
- отверстие сирены звуковой сигнализации;
- отверстие газочувствительного сенсора;
- разъём подключения питания и телеметрического выхода;
- кронштейны крепления.

Габариты и установочные размеры исполнения без цифровой индикации с питанием через разъёмы для помещений

Габариты и установочные размеры модификации без цифровой индикации с питанием через гермовводы для открытых площадок

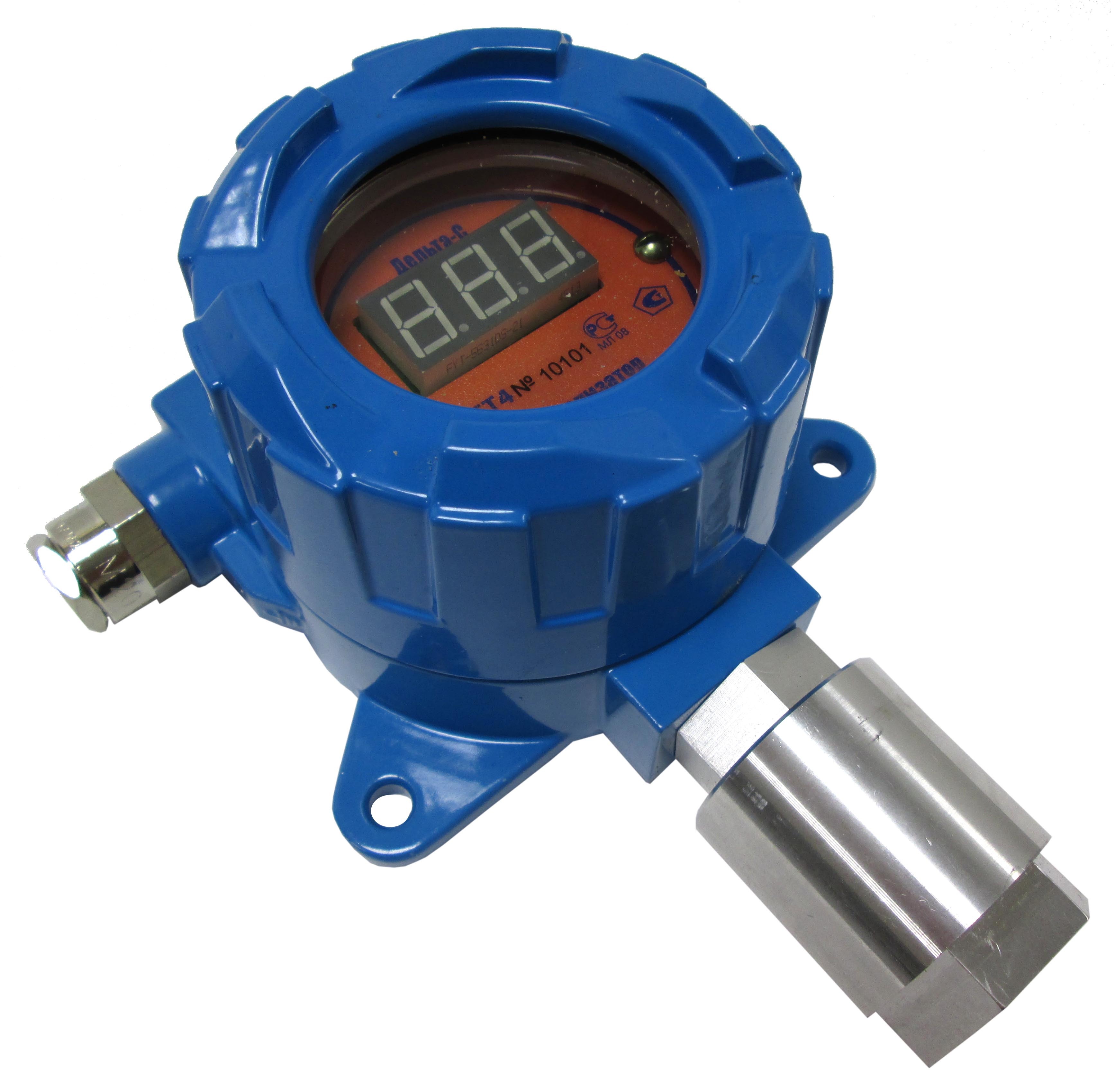

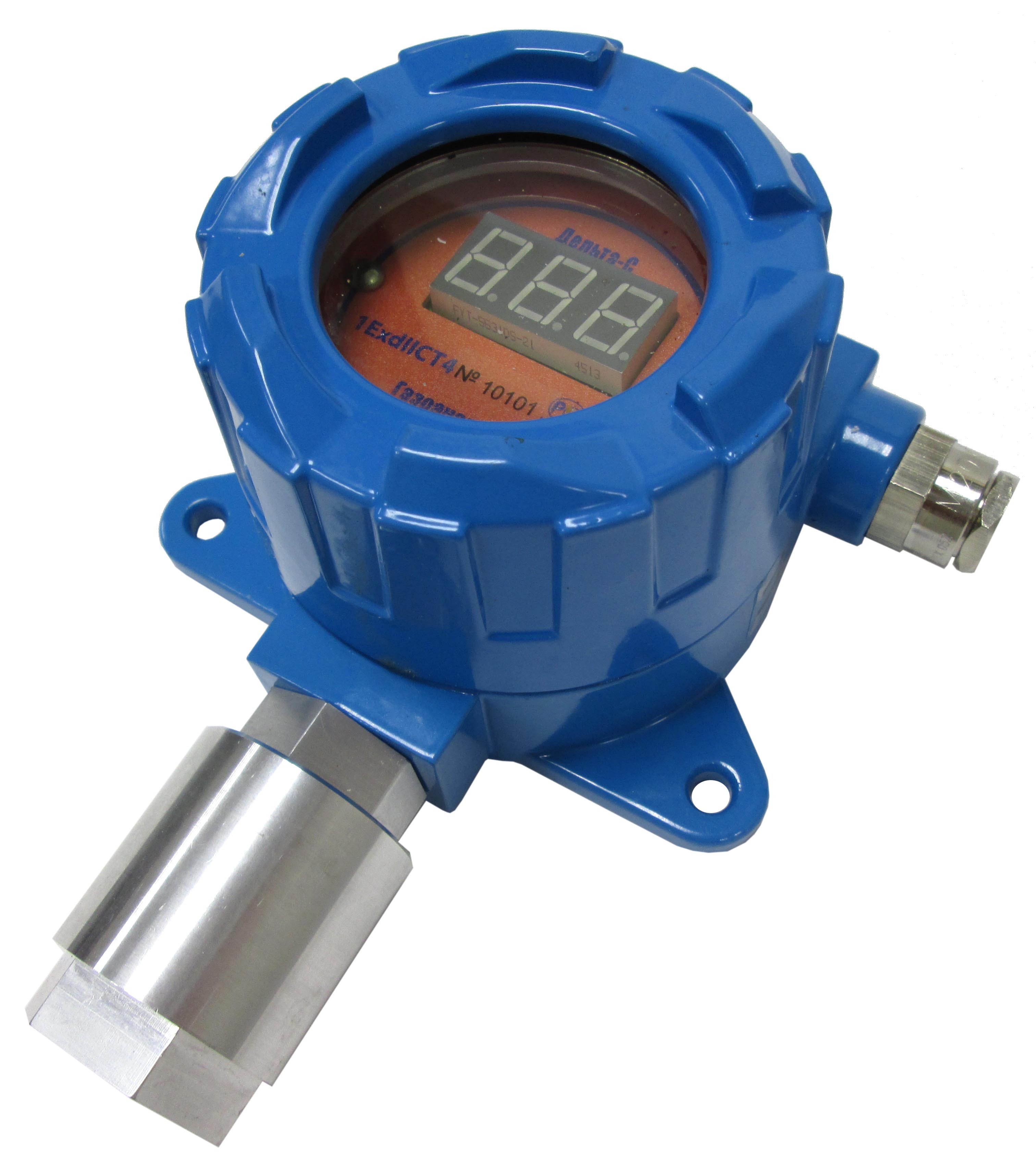

На лицевой и боковых панелях однокорпусного газоанализатора СЕНСИС с цифровой индикацией размещены:
- цифровой индикатор показаний;
- отверстие сирены звуковой сигнализации;
- отверстие газочувствительного сенсора;
- разъём подключения питания и телеметрического выхода;
- кронштейны крепления.

Габариты и установочные размеры исполнения с цифровой индикацией с питанием через разъёмы для помещений

Габариты и установочные размеры модели с цифровой индикацией с питанием через гермовводы для открытых площадок

Газоанализатор может иметь в своём составе дополнительный разъём токового выхода (4-20)мА либо общий 4-контактный разъём для подключения к сетям измерения.

Принцип действия схемы контроля концентраций кислорода и токсичных (ядовитых) веществ основан на амперометрическом методе измерения, при котором электро-химический сенсор (чувствительный элемент) преобразует значение концентрации соответствующего компонента в атмосфере в электрический сигнал, сила тока либо напряжение которого пропорциональны величине концентрации. Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации вещества.

Принцип действия схемы контроля концентраций горючих паров основан на изменении сопротивления термокаталитического либо полупроводникового сенсора в зависимости от концентрации газа в атмосфере. Схема отслеживает изменение сопротивления чувствительного элемента сенсора и преобразует его в напряжение, пропорциональное концентрации газа. Возможно применение оптического (инфракрасного) сенсора по метану либо углеводороды.

Принцип действия схемы контроля концентраций диоксида углерода (углекислого газа, СО₂) основан на оптическом (инфракрасном) методе измерения, при котором оптический сенсор преобразует значение концентрации СО₂ в электрический сигнал, выходное напряжение которого пропорционально концентрации.

Цифровая трехразрядная матрица показывает текущую концентрацию по измеряемым компонентам: кислород О₂ (в % об.), горючие пары (в % об. или в г/м³) и токсичные (в мг/м³), а также информацию о превышении заданных порогов срабатывания (миганием десятичной точки между цифрами).

Для модификаций без цифровой индикации показаний схема сигнализации исполнена на двух светодиодах, которые показывают включение прибора (зеленый) и превышение порога срабатывания концентрации (красный).

Схема сигнализации обеспечивает звуковую (сирена) и световую (красные светодиоды) сигнализацию при выходе концентрации хотя бы одного из контролируемых веществ за допустимые пределы соответствующих установленных порогов, т. е. если:

- концентрация кислорода снижается ниже нижнего порога либо (если верхний порог установлен) повышается выше верхнего порога;

или / и

- концентрация хотя бы одного из горючих и/или токсичных газов повышается выше соответствующего установленного порога.

Электрическое питание осуществляется от внешнего источника постоянного тока (блока питания либо сетевого адаптера), обеспечивающего непрерывную автоматическую работу прибора в течение длительного отрезка времени.

Газоанализатор на горючие пары может иметь устройство защиты от высокой концентрации для предотвращения преждевременного выхода сенсора из строя. При превышении порога система защиты сенсора переводит его в режим пониженной чувствительности и подает особый сигнал.
