Серийно производимый стационарный одноканальный газоанализатор Сектор-2 применяется для контроля концентраций взрывоопасных газов: метана (CH4), пропана (C3H8), бутана (C4H10), пентана (C5H12) или гексана (C6H14).
Режим работы: непрерывный. Отбор газовой пробы осуществляется за счёт диффузии или с помощью побудителя расхода.
Разработан специально для использования в составе автоматических систем газового анализа в качестве первичного преобразователя.

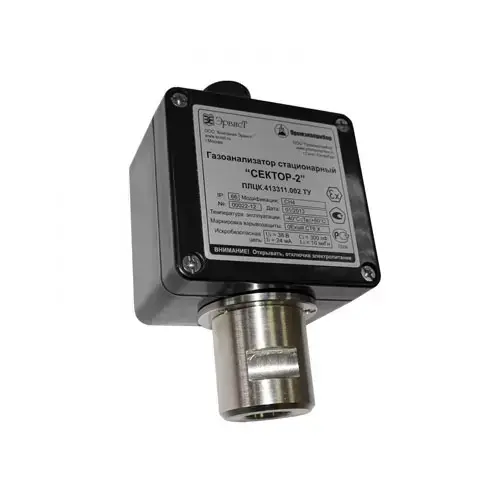

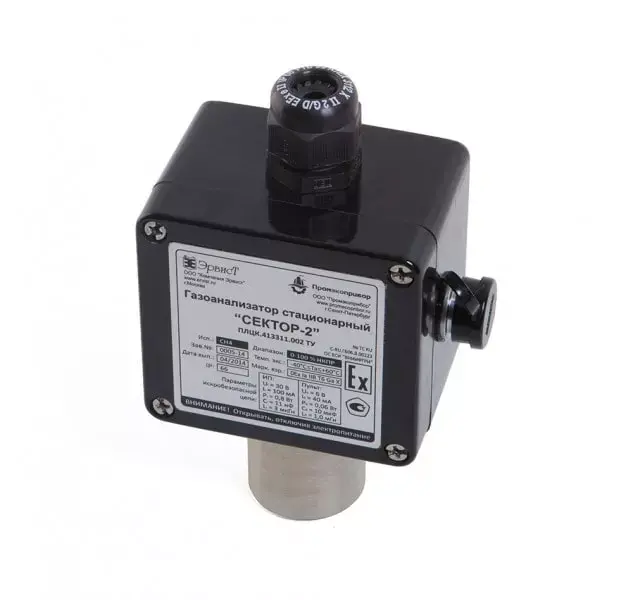

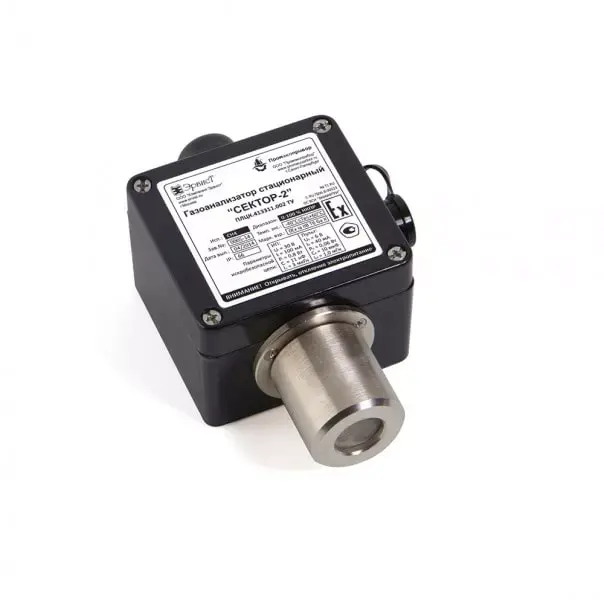

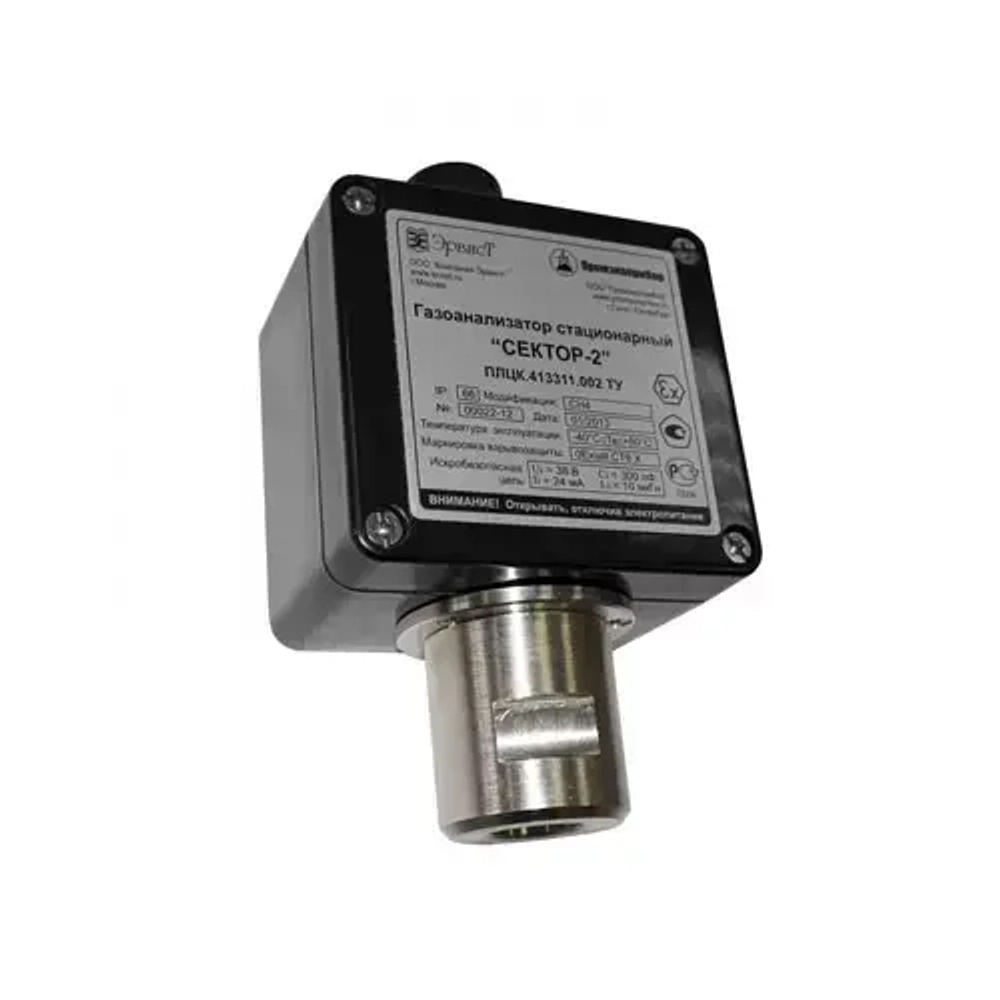

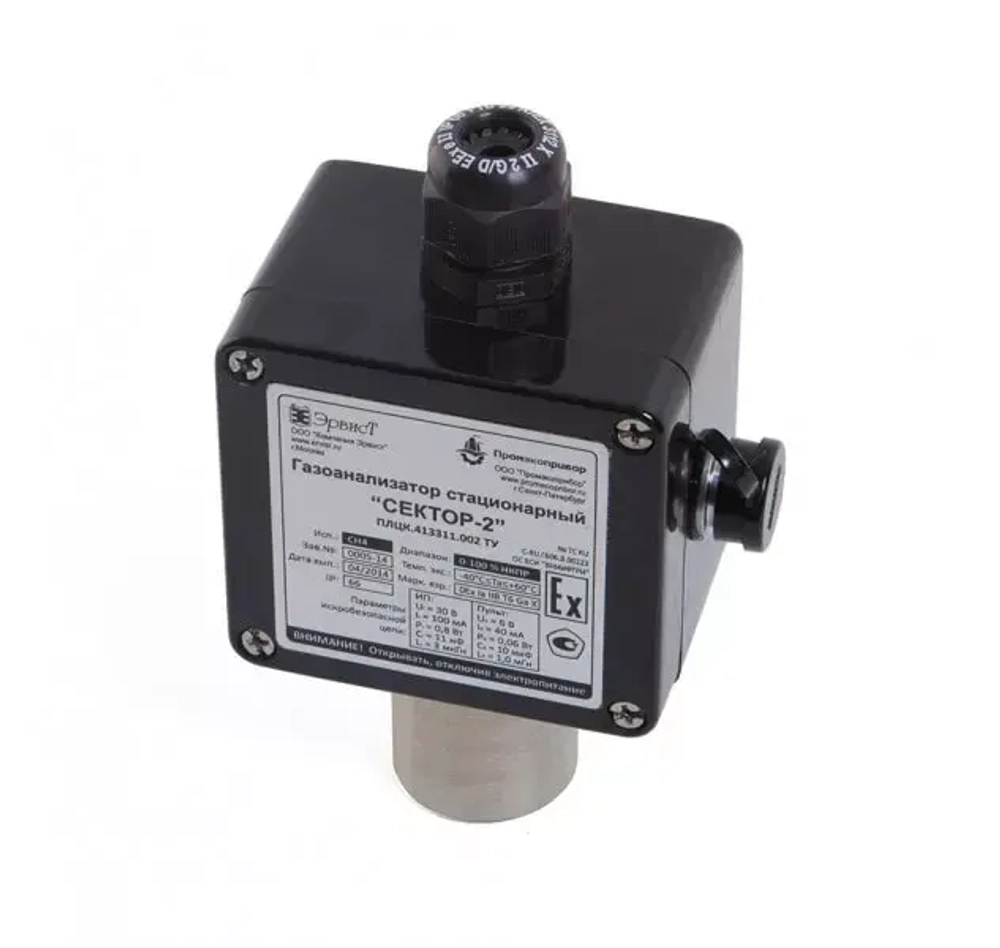

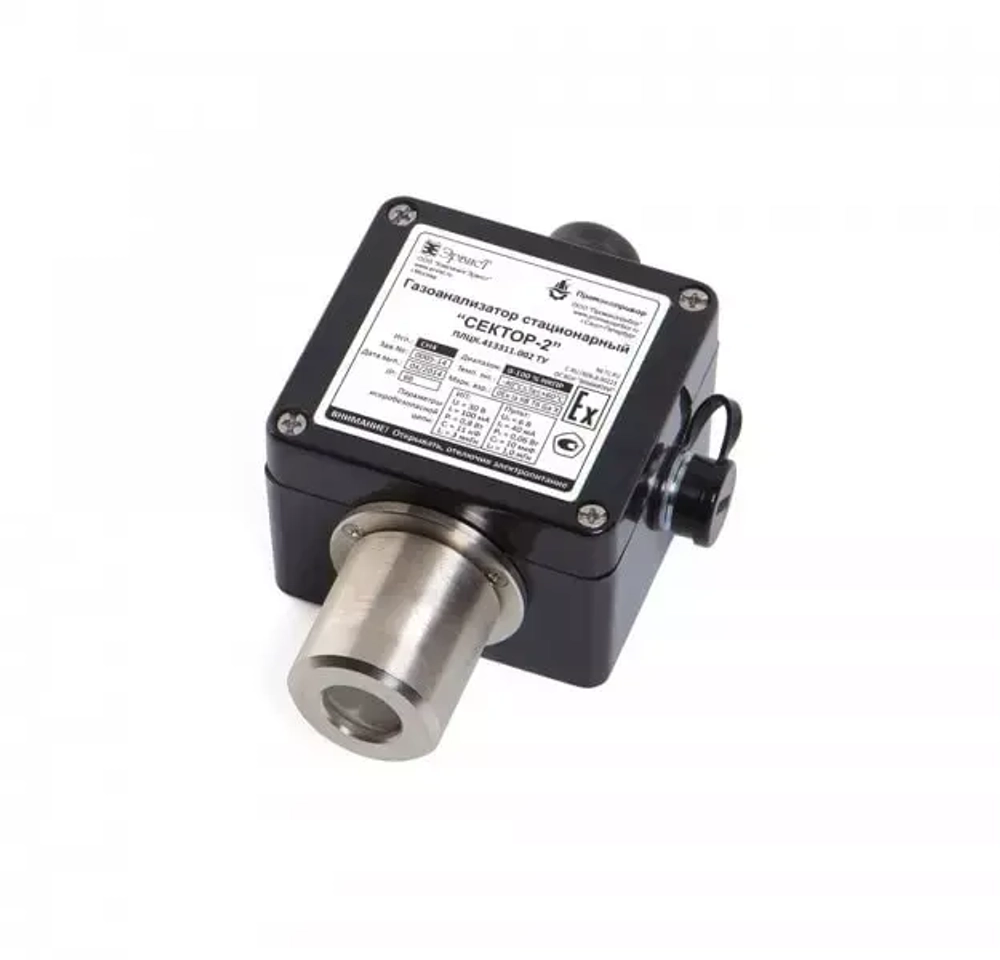

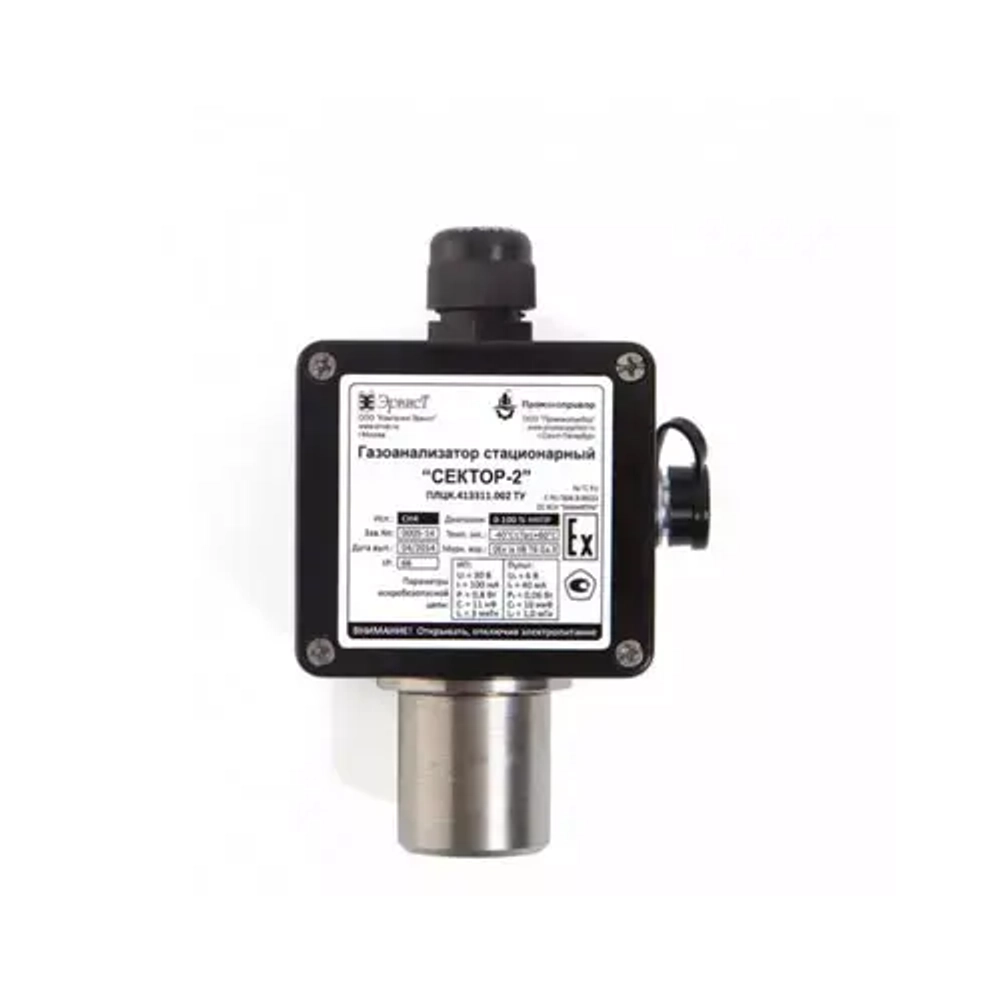

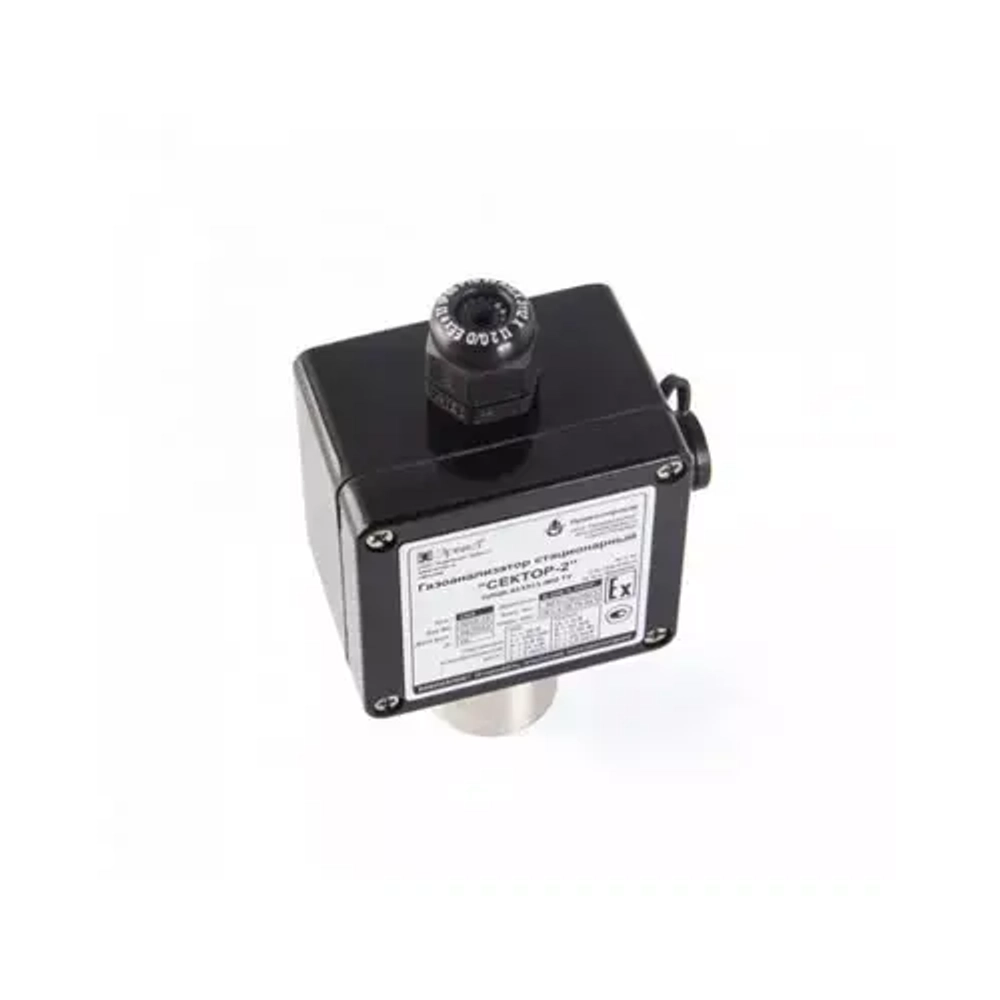

Прибор выполнен во взрывозащищённом исполнении с защитой от воздействия пыли и влаги IP66. Представляет собой моноблок в армированном пластмассовом корпусе с закреплённым сбоку оптическим сенсором, расположенном в защитном колпаке. Устройство выпускается в нескольких вариантах для идентификации различных взрывоопасных газов.
Оснащён токовым выходом (4-20) мА и цифровым каналом RS-485 для подсоединения пульта "Сектор-П". Контрольный пульт "Сектор-П" является портативным самостоятельным устройством, применяется при вводе в эксплуатацию сигнализатора, а также для его градуировки и поверки.
Контрольный пульт и насадка для принудительного отбора пробы поставляются по отдельному заказу.
Эксплуатация в диапазоне температур: от - 40 °С до 60 °С.
Сигнализатор отличается устойчивостью к высоким концентрациям измеряемых газов. Невосприимчив к воздействию некоторых веществ.
Сферы применения:
- предприятия по добыче и переработке нефти и газа;
- склады для хранения нефти, газа и горючих жидкостей;
- горнодобывающая промышленность;
- металлургические заводы;
- АЗС.
Зарегистрирован в Госреестре СИ РФ. Сигнализатор прошёл все необходимые государственные испытания, имеет сертификаты и свидетельства. Межповерочный интервал - 1 год. Средний полный срок службы - 10 лет.
Метрологические характеристики
|
Обозначение исполнения |
Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
|---|---|---|---|---|---|
| % НКПР | % (об.) |
абсолютной, % НКПР |
относительной, % |
||
| ПЛЦК.413331.002-01 |
Метан (CH4) |
0-50 | 0-2.2 | ±2.5 | - |
| 50-100 | 2.2-4.4 | - | ±5 | ||
| ПЛЦК.413331.002-02 |
Пропан (C3H8) |
0-50 | 0-0.85 | ±5 | - |
| 50-100 | 0.85-1.7 | - | ±10 | ||
| ПЛЦК.413331.002-03 |
Бутан (C4H10) |
0-50 | 0-0.7 | ±5 | - |
| 50-100 | 0.7-1.4 | - | ±10 | ||
| ПЛЦК.413331.002-04 |
Пентан (C5H12) |
0-50 | 0-0.7 | ±5 | - |
| ПЛЦК.413331.002-05 |
Гексан (C6H14) |
0-50 | 0-0.5 | ±5 | - |
