RGD-CH4 Seitron (Сейтрон) Linea Bianca сигнализатор метана (СН4) с клапаном стационарный

Стационарная бытовая система загазованности RGD-CH4 Seitron Linea Bianca применяется для обнаружения утечек метана и подачи оповещательных звуковых сигналов с последующим закрытием отсечного клапана.

Является готовым техническим решением для обеспечения безопасности воздуха рабочей зоны помещений.

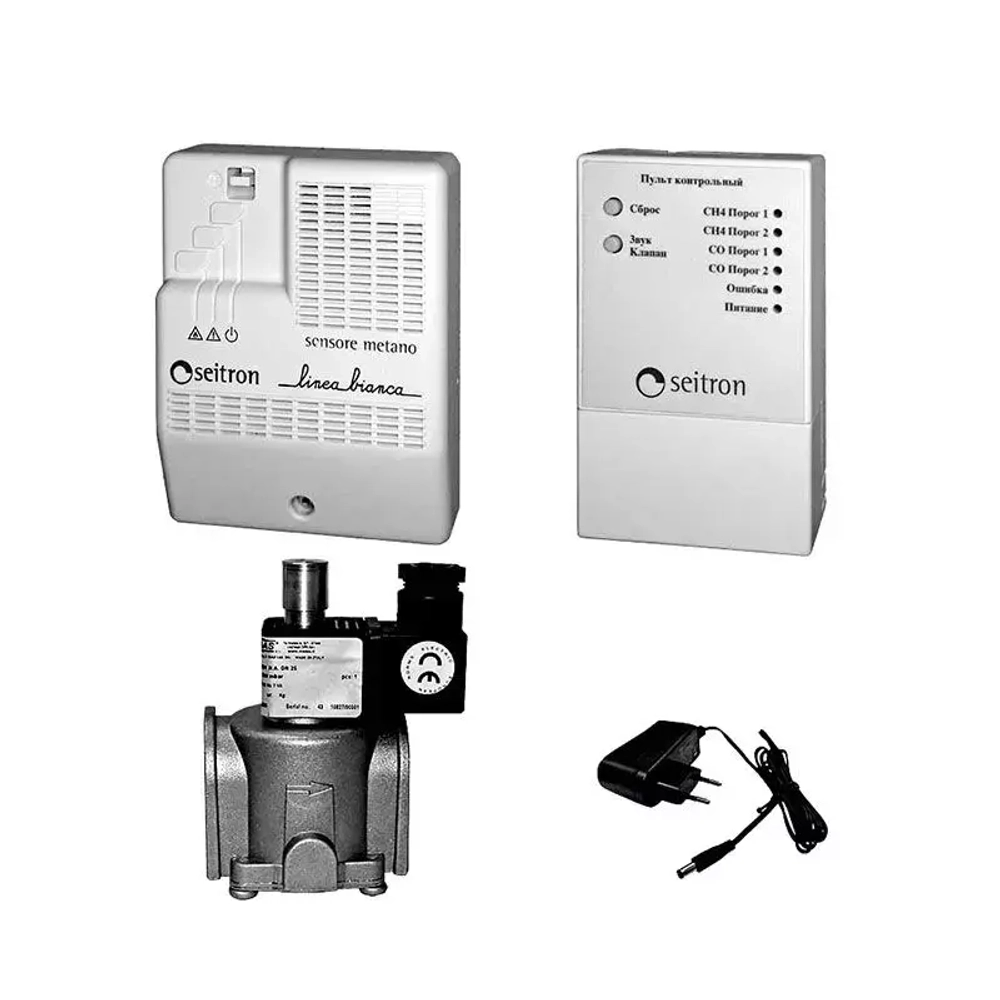

В состав бытовой системы загазованности входят газосигнализатор RGDM01 и отсечной электромагнитный клапан Madas. Состав может быть вариативным, меняться в зависимости от потребностей заказчика. Дополнительно система может быть оснащена контрольным пультом RGDRMO для дистанционного управления и сенсором угарного газа RGDС01.

Предназначена для использования во взрывобезопасных помещениях бытового назначения. Устанавливается система загазованности на стене с помощью крепёжных соединений, идущих в комплекте. Работает от сети электропитания 220 В.

Основные особенности:

• простота установки и эксплуатации;
• тип чувствительного элемента - полупроводниковый;
• чувствительность - 10% НКПР (20% НКПР);
• 2-х пороговая сигнализация;
• цифровые и аналоговые интерфейсы отсутствуют;
• функция тестирования для проверки работоспособности газосигнализатора и клапана;
• длительный срок эксплуатации.

Поставляется с проведением процедуры поверки.
Межповерочный интервал сигнализатора - 1 год.
Срок службы - 5 лет.
Гарантийный срок — 2 года.

Схема подключения бытового комплекта загазованности RGD-CH4 Linea Bianca Seitron (Сейтрон) с пультом контроля

Монтаж и обслуживание бытового комплекта RGD-CH4 Seitron (Сейтрон)

Для присоединения комплекта используются кабели RJ-45 (управление клапаном), RJ-11 (соединение приборов между собой), питание системы осуществляется с помощью блоков питания 12 В.

Монтаж системы осуществляется на стене при помощи крепежа, входящего в комплект поставки.

Сигнализатор RGDM01 Сейтрон на метан (CH4) необходимо устанавливать примерно на расстоянии 20 см от потолка.

Контрольный пульт RGDRMO Сейтрон можно устанавливать в любом месте, но длина линии связи до сигнализатора RGDM01 не должна превышать 30 м.

Клапан необходимо устанавливать таким образом, чтобы обеспечить свободный доступ к кнопке ручного взвода. При установке клапана строго соблюдать направление потока газа (указано стрелкой на корпусе). Допускается установка клапана в вертикальном положении (исключение, электромагнитной катушкой вниз). Перед монтажом клапана система дожна быть отключена от газоснабжения. Давление в системе не должно превышать 50 кПа. При монтаже необходимо следить, чтобы в клапан не попал мусор или металлическая стружка. После монтажа необходимо проверить герметичность системы.

Включение сигнализатора RGDM01 Сейтрон и клапана производится в следующей последовательности:

• вставить вилку в розетку 220 В,
• выждать время стабилизации системы около 60 секунд, в случае успешного окончания стабилизации везде горят зеленые индикаторы,
• по окончании стабилизации нажать на кнопку ручного взвода для октрытия клапана.

Техническое обслуживание комплекта RGD-CH4 Seitron, включающее в себя плановые регламентные и внеплановые работы, осуществляют специализированные предприятия или подразделения газового хозяйства.

В процессе эксплуатации бытового комплекта RGD-CH4 Сейтрон необходимо проводить следущие работы:

• обеспечивать герметичность клапана и его подсоединение к газопроводу (по мере необходимости),
• очистку сигнализатора и клапана от загрязнений (по мере необходимости),
• проверку исправности работы системы.

Проверка работы системы RGD-CH4 Seitron (Сейтрон)

При нажатии и удержании кнопки "ТЕСТ" в течении 5-7 секунд на сигнализаторе загораются все индикаторы, срабатывает сигнализация и поступает сигнал закрытия на электромагнитный клапан.
