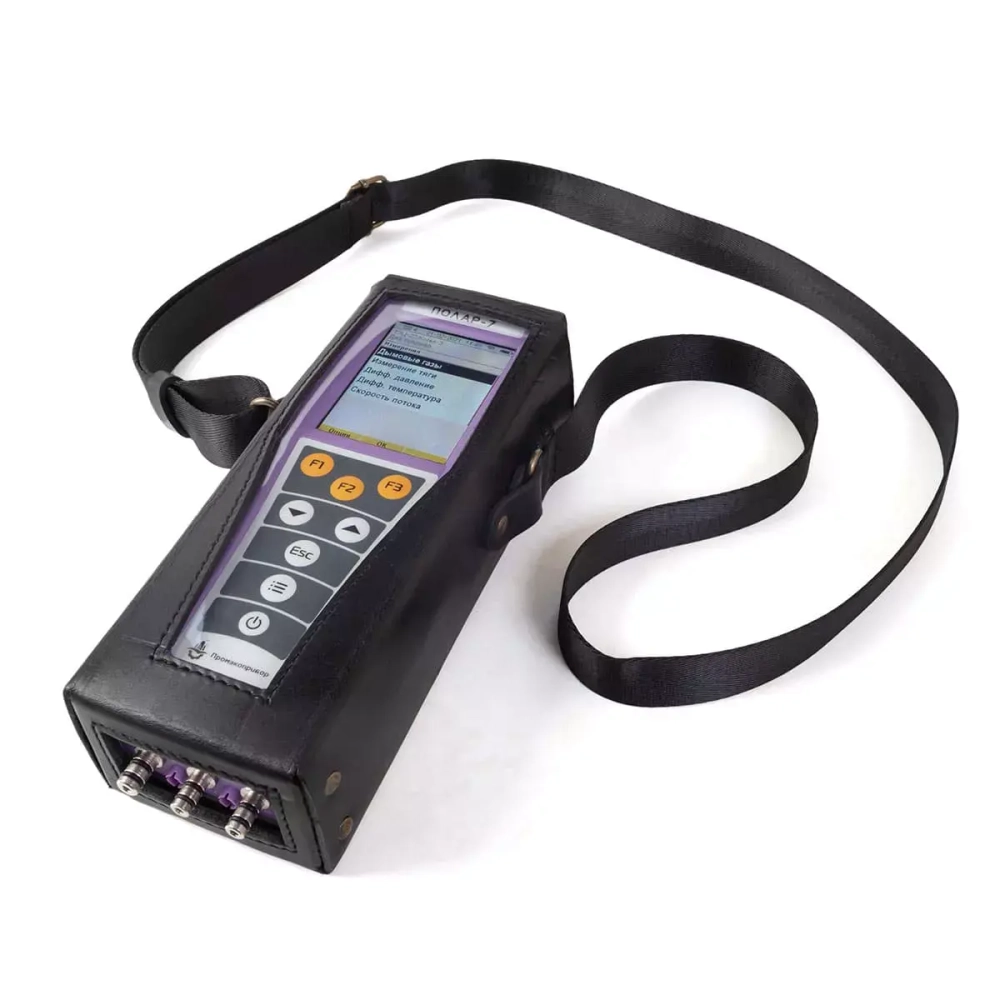

Полар-7 газоанализатор многокомпонентный переносной

О2

СО

NO

NO2

NOX

SO2

H2S

СО2

СН

ТГАЗ

Тi

∆Р

PАТМ

PАБС

+1)

*2)3)

*2)

*2)

*4)

*2)

*2)

*2)5)

*2)6)

+1)

+1)

+1)

*2)

*2)

1) «+» – канал устанавливается в базовой комплектации газоанализатора.
2) «*» – канал устанавливается по заказу.
3) Для данного определяемого компонента возможна установка двух каналов с разными диапазонами измерений, а также канала, оснащенного измерительным преобразователем с компенсацией по водороду (Н2).
4) При установленных каналах измерений NO и NO2. В случае если в газоанализаторе установлен только канал NO, показания объемной доли суммы оксидов азота выводятся на дис- плей в результате расчета по эмпирическим формулам.
5) В случае если в газоанализаторе отсутствует канал измерений СО2, показания объемной доли диоксида углерода выводятся на дисплей в результате расчета по эмпирическим формулам.
6) Градуировка канала измерений углеводородов (СН) выполняется по метану (СН4) или пропану (С3Н8). Градуировочный компонент определяется при заказе газоанализатора.
7) ТГАЗ – канал измерений температуры газов; Тi – канал измерений температуры воздуха;
∆Р – канал измерений разности давлений газов; PАТМ – канал измерений атмосферного давления; PАБС – канал измерений абсолютного давления.

Кислород (O2)

от 0 до 25 % (об.)

±0,2 % (об.)

–

Оксид углерода (CO низкий)

от 0 до 500 млн-1

±5 млн-1
(от 0 до 100 млн-1 включ.)

±5 %
(св. 100 до 500 млн-1)

от 0 до 625 мг/м3

±6,3 мг/м3
(от 0 до 125 мг/м3 включ.)

±5 %
(св. 125 до 625 мг/м3)

Оксид углерода (CO высокий)

от 0 до 10000 млн-1

±10 млн-1
(от 0 до 200 млн-1 включ.)

±5 %
(св. 200 до 10000 млн-1)

от 0 до 12500 мг/м3

±12,5 мг/м3
(от 0 до 250 мг/м3 включ.)

±5 %
(св. 250 до 12500 мг/м3)

Оксид углерода (CO очень высокий)

от 0 до 20000 млн-1

±40 млн-1
(от 0 до 800 млн-1 включ.)

±5 %
(св. 800 до 20000 млн-1)

от 0 до 25000 мг/м3

±50 мг/м3
(от 0 до 1000 мг/м3 включ.)

±5 %
(св. 1000 до 25000 мг/м3)

Оксид углерода (CO сверхвысокий)

от 0 до 10 % (об.)

±0,02 % (об.)
(от 0 до 0,4 % (об.) включ.)

±5 %
(св. 0,4 % до 10 % (об.))

от 0 до 125 г/м3

±0,25 г/м3
(от 0 до 5 г/м3 включ.)

±5 %
(св. 5 до 125 г/м3)

Оксид азота (NO низкий)

от 0 до 300 млн-1

±5 млн-1
(от 0 до 50 млн-1 включ.)

±10 %
(св. 50 до 300 млн-1)

от 0 до 402 мг/м3

±6,7 мг/м3
(от 0 до 67 мг/м3 включ.)

±10 %
(св. 67 до 402 мг/м3)

Оксид азота (NO высокий)

от 0 до 4000 млн-1

±10 млн-1
(от 0 до 100 млн-1 включ.)

±10 %
(св. 100 до 4000 млн-1)

от 0 до 5360 мг/м3

±13,4 мг/м3
(от 0 до 134 мг/м3 включ.)

±10 %
(св. 134 до 5360 мг/м3)

Диоксид азота (NO2 низкий)

от 0 до 100 млн-1

±2,5 млн-1
(от 0 до 25 млн-1 включ.)

±10 %
(св. 25 до 100 млн-1)

от 0 до 205 мг/м3

±5,1 мг/м3
(от 0 до 51 мг/м3 включ.)

±10 %
(св. 51 до 205 мг/м3)

Диоксид азота (NO2 высокий)

от 0 до 500 млн-1

±5 млн-1
(от 0 до 50 млн-1 включ.)

±10 %
(св. 50 до 500 млн-1)

от 0 до 1025 мг/м3

±10,3 мг/м3
(от 0 до 103 мг/м3 включ.)

±10 %
(св. 103 до 1025 мг/м3)

Сумма оксидов азота (NOХ низкий)
в пересчете на NO2 3) 5)

от 0 до 400 млн-1

±6 млн-1
(от 0 до 40 млн-1 включ.)

±15 %
(св. 40 до 400 млн-1)

от 0 до 820 мг/м3

±12,3 мг/м3
(от 0 до 82 мг/м3 включ.)

±15 %
(св. 82 до 820 мг/м3)

Сумма оксидов азота (NOХ высокий)
в пересчете на NO2 4) 5)

от 0 до 4500 млн-1

±12 млн-1
(от 0 до 80 млн-1 включ.)

±15 %
(св. 80 до 4500 млн-1)

от 0 до 9225 мг/м3

±24,6 мг/м3
(от 0 до 164 мг/м3 включ.)

±15 %
(св. 164 до 9225 мг/м3)

Сернистый ангидрид (SO2 низкий)

от 0 до 300 млн-1

±5 млн-1
(от 0 до 50 млн-1 включ.)

±10 %
(св. 50 до 300 млн-1)

от 0 до 858 мг/м3

±14,3 мг/м3
(от 0 до 143 мг/м3 включ.)

±10 %
(св. 143 до 858 мг/м3)

Сернистый ангидрид (SO2 высокий)

от 0 до 5000 млн-1

±10 млн-1
(от 0 до 100 млн-1 включ.)

±10 %
(св. 100 до 5000 млн-1)

от 0 до 14300 мг/м3

±28,6 мг/м3
(от 0 до 286 мг/м3 включ.)

±10 %
(св. 286 до 14300 мг/м3)

Сероводород (H2S низкий)

от 0 до 300 млн-1

±5 млн-1
(от 0 до 50 млн-1 включ.)

±10 %
(св. 50 до 300 млн-1)

от 0 до 456 мг/м3

±7,6 мг/м3
(от 0 до 76 мг/м3 включ.)

±10 %
(св. 76 до 456 мг/м3)

Сероводород (H2S высокий)

от 0 до 1000 млн-1

±10 млн-1
(от 0 до 100 млн-1 включ.)

±10 %
(св. 100 до 1000 млн-1)

от 0 до 1520 мг/м3

±15,2 мг/м3
(от 0 до 152 мг/м3 включ.)

±10 %
(св. 152 до 1520 мг/м3)

Диоксид углерода (CO2 низкий) 6)

от 0 до 20 % (об.)

±0,5 % (об.)
(от 0 до 5 % (об.) включ.)

±10 %
(св. 5 до 20 % (об.))

Диоксид углерода (CO2 высокий) 6)

от 0 до 50 % (об.)

±1,25 % (об.)
(от 0 до 12,5 % (об.) включ.)

±10 %
(св. 12,5 до 50 % (об.))

Диоксид углерода (CO2 очень высокий) 6)

от 0 до 100 % (об.)

±2,5 % (об.)
(от 0 до 25 % (об.) включ.)

±10 %
(св. 25 до 100 % (об.))

Углеводороды по метану (СН4 низкий)

от 0 до 5 % (об.)

±0,1 % (об.)
(от 0 до 1,0 % (об.) включ.)

±10 %
(св. 1,0 до 5 % (об.))

от 0 до 36 г/м3

±0,72 г/м3
(от 0 до 7,2 г/м3 включ.)

±10 %
(св. 7,2 до 36 г/м3)

Углеводороды по метану (СН4 высокий)

от 0 до 20 % (об.)

±0,4 % (об.)
(от 0 до 4 % (об.) включ.)

±10 %
(св. 4 до 20 % (об.))

от 0 до 144 г/м3

±2,88 г/м3
(от 0 до 28,8 г/м3 включ.)

±10 %
(св. 28,8 до 144 г/м3)

Углеводороды по метану
(СН4 очень высокий)

от 0 до 100 % (об.)

±1,0 % (об.)
(от 0 до 10 % (об.) включ.)

±10 %
(св. 10 до 100 % (об.))

от 0 до 720 г/м3

±7,2 г/м3
(от 0 до 72 г/м3 включ.)

±10 %
(св. 72 до 720 г/м3)

Углеводороды по пропану (С3Н8)

от 0 до 2,0 % (об.)

±0,04 % (об.)
(от 0 до 0,4 % (об.) включ.)

±10 %
св. 0,4 до 2,0 % (об.))

от 0 до 39,4 г/м3

±0,79 г/м3
(от 0 до 7,9 г/м3 включ.)

±10 %
(св. 7,9 до 39,4 г/м3)

1) Газоанализаторы по каналам измерений СО, NO, NO2, NOХ, SO2, H2S, CН4 и С3Н8 обес- печивают вывод результатов на дисплей в единицах массовой концентрации с учетом коэффици- ентов пересчета из единиц объемной доли для условий, принятых для пересчета единиц содержа- ния компонентов при контроле атмосферы (t=0 оС, Р=101,3 кПа): СО – 1,25; NO – 1,34; NO2 – 2,05; NOХ – 2,05; SO2 – 2,86; H2S – 1,52; СН4 – 0,72; С3Н8 – 1,97.
2) Нормальные условия измерений:

• температура окружающего воздуха, oС от +15 до +25
• диапазон относительной влажности окружающего воздуха, % от 30 до 80
• диапазон атмосферного давления, кПа от 90,6 до 104,8

3) При установленных каналах измерений NO «низкий» и NO2 «низкий».
4) При установленных каналах измерений NO «высокий» и NO2 «высокий».
5) В случае если в газоанализаторе установлен только канал измерений NO, метрологические характеристики по каналу NOХ не нормированы, показания объемной доли суммы оксидов азота выводятся на дисплей в результате расчета по эмпирическим формулам.
6) В случае если в газоанализаторе отсутствует канал измерений СО2, метрологические
характеристики по каналу СО2 не нормированы, показания объемной доли диоксида углерода вы- водятся на дисплей в результате расчета по эмпирическим формулам.

Оксид углерода (CO низкий)

от 27 до 625 мг/м3

±9,5 мг/м3
(от 27 до 125 мг/м3 включ.)

±7,5 %
(св. 125 до 625 мг/м3)

Оксид углерода (CO высокий)

от 54 до 12500 мг/м3

±19 мг/м3
(от 54 до 250 мг/м3 включ.)

±7,5 %
(св. 250 до 12500 мг/м3)

Оксид углерода (CO очень высокий)

от 215 до 25000 мг/м3

±75 мг/м3
(от 215 до 1000 мг/м3 включ.)

±7,5 %
(св. 1000 до 25000 мг/м3)

Оксид углерода (CO сверхвысокий)

от 1,1 до 125 г/м3

±0,4 г/м3
(от 1,1 до 5 г/м3 включ.)

±7,5 %
(св. 5 до 125 г/м3)

Оксид азота (NO низкий)

от 29 до 402 мг/м3

±10 мг/м3
(от 29 до 67 мг/м3 включ.)

±15 %
(св. 67 до 402 мг/м3)

Оксид азота (NO высокий)

от 58 до 5360 мг/м3

±20 мг/м3
(от 58 до 134 мг/м3 включ.)

±15 %
(св. 134 до 5360 мг/м3)

Диоксид азота (NO2 низкий)

от 23 до 205 мг/м3

±8 мг/м3
(от 23 до 51 мг/м3 включ.)

±15 %
(св. 51 до 205 мг/м3)

Диоксид азота (NO2 высокий)

от 46 до 1025 мг/м3

±16 мг/м3
(от 46 до 103 мг/м3 включ.)

±15 %
(св. 103 до 1025 мг/м3)

Сумма оксидов азота (NOХ низкий)
в пересчете на NO2 2) 4)

от 55 до 820 мг/м3

±19 мг/м3
(от 55 до 82 мг/м3 включ.)

±23 %
(св. 82 до 820 мг/м3)

Сумма оксидов азота (NOХ высокий)
в пересчете на NO2 3) 4)

от 110 до 9225 мг/м3

±38 мг/м3
(от 110 до 164 мг/м3 включ.)

±23 %
(св. 164 до 9225 мг/м3)

Сернистый ангидрид (SO2 низкий)

от 62 до 858 мг/м3

±21,5 мг/м3
(от 62 до 143 мг/м3 включ.)

±15 %
(св. 143 до 858 мг/м3)

Сернистый ангидрид (SO2 высокий)

от 124 до 14300 мг/м3

±43 мг/м3
(от 124 до 286 мг/м3 включ.)

±15 %
(св. 286 до 14300 мг/м3)

Сероводород (H2S низкий)

от 33 до 456 мг/м3

±11,5 мг/м3
(от 33 до 76 мг/м3 включ.)

±15 %
(св. 76 до 456 мг/м3)

Сероводород (H2S высокий)

от 66 до 1520 мг/м3

±23 мг/м3
(от 66 до 152 мг/м3 включ.)

±15 %
(св. 152 до 1520 мг/м3)

Углеводороды по метану
(СН4 низкий)

от 3,1 до 36 г/м3

±1,1 г/м3
(от 3,1 до 7,2 г/м3 включ.)

±15 %
(св. 7,2 до 36 г/м3)

Углеводороды по метану
(СН4 высокий)

от 12,4 до 144 г/м3

±4,4 г/м3
(от 12,4 до 28,8 г/м3 включ.)

±15 %
(св. 28,8 до 144 г/м3)

Углеводороды по метану
(СН4 очень высокий)

от 31 до 720 г/м3

±11 г/м3
(от 31 до 72 г/м3 включ.)

±15 %
(св. 72 до 720 г/м3)

Углеводороды по пропану
(С3Н8)

от 3,4 до 39,4 г/м3

±1,2 г/м3
(от 3,4 до 7,9 г/м3 включ.)

±15 %
(св. 7,9 до 39,4 г/м3)

1) Газоанализаторы по каналам измерений СО, NO, NO2, NOх, SO2, H2S, CН4 и С3Н8 обеспечивают вывод результатов на дисплей в единицах массовой концентрации с учетом коэффициентов пересчета из единиц объёмной доли для условий, принятых для пересчёта единиц содержания компонентов при контроле атмосферы (t=0 оС, Р=101,3 кПа): СО – 1,25; NO – 1,34; NO2 – 2,05; NOх – 2,05; SO2 – 2,86; H2S – 1,52; СН4 – 0,72; С3Н8 – 1,97.

2) При установленных каналах измерений NO «низкий» и NO2 «низкий».
3) При установленных каналах измерений NO «высокий» и NO2 «высокий».
4) В случае если в газоанализаторе установлен только канал измерений NO, метрологические характеристики по каналу NOХ не нормированы, показания объёмной доли суммы оксидов азота выводятся на дисплей в результате расчёта по эмпирическим формулам.

Температура газов

от 0 до +800 оС

±2 оС
(от 0 до +200 оС включ.)

±1 %
(св. +200 до +800 оС)

от -40 до +800 оС

±2 оС
(от -40 до +200 оС включ.)

от 0 до +1200 оС

±2 оС
(от 0 до +200 оС включ.)

±1 %
(св. +200 до +1200 оС)

от -40 до +1200 оС

±2 оС
(от -40 до +200 оС включ.)

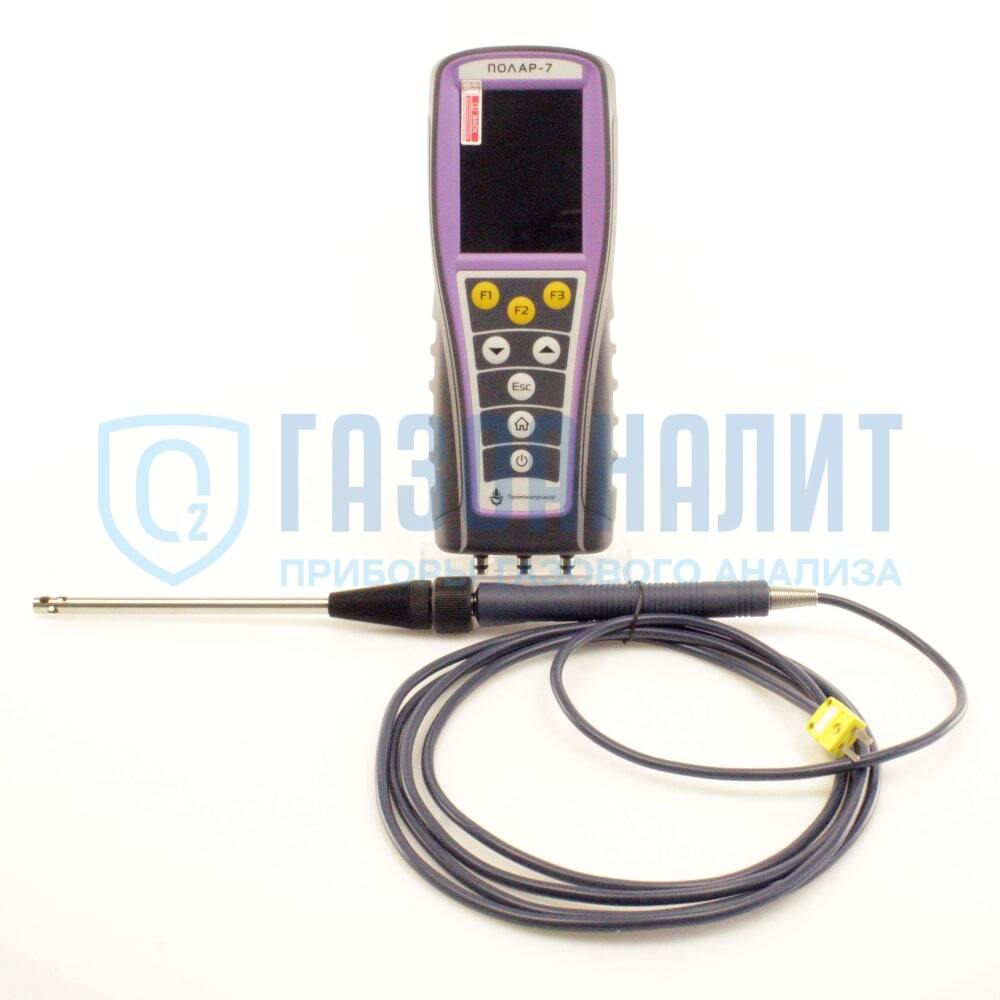

Температура воздуха

от -10 до +50 оС
(внешний датчик)

±1 оС

–

от -40 до +100 оС
(внешний зонд)

±1 оС

–

Разность давлений газов

от -200 до +200 гПа

±0,02 гПа
(св. -2 до +2 гПа включ.)

±1 % (от -200
до -2 гПа включ.)
±1 % (св. +2 до +200 гПа)

Атмосферное давление

от 600 до 1100 гПа

±3 гПа

–

Абсолютное давление 1)

от 400 до 1300 гПа

±5 гПа

–

1) Показания по каналу измерений абсолютного давления рассчитывается по формуле

Рабс = Pатм + Pгаз ,
где Pатм – показания по каналу измерений атмосферного давления, гПа;
Pгаз – показания по каналу измерений разности давлений газов, гПа.
