Инфракрасный газоанализатор может иметь следующие варианты модификаций с аналоговыми и цифровыми выходами:
1. аналоговый канал 4 - 20 мА с протоколом передачи данных HART и цифровым каналом связи RS-485 MODBUS;
2. аналоговый канал 4 - 20 мА с протоколом передачи данных HART и цифровым каналом связи RS-485 MODBUS, с двумя реле тревоги и одним реле неисправности;
3. для работы в составе системы Eagle Quantum Premier (EQP) (без аналогового или релейного выходов).
Обмен данными с ПК обеспечивается с помощью одного из цифровых каналов: HART (включая версию HART-7) или MODBUS RS-485, а также программным обеспечением S3 системы EQP.

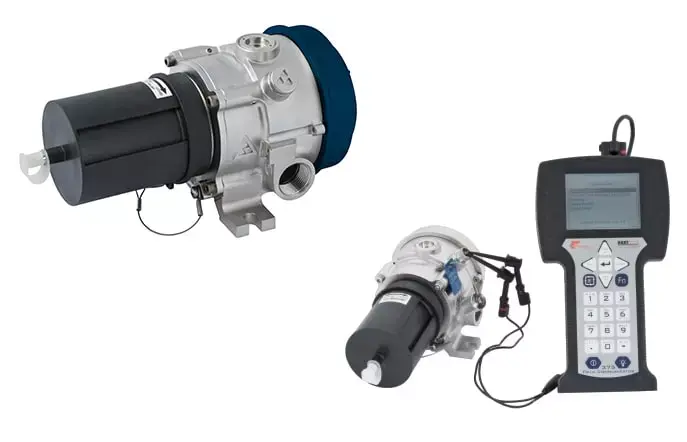

Для проведения периодической калибровки и ежегодной поверки без демонтажа прибора применяется полевой HART-коммуникатор (модель 475 или 375). С помощью него осуществляется оперативная реконфигурация газоанализатора.
Газоанализатор имеет возможность избирательно измерять содержание довзрывоопасных концентраций до четырёх типов горючих газов: метана, пропана, н-бутана, этилена, а также других углеводородных соединений.
Газоанализатор PIRECL Det-tronics (PointWatch Eclipse) внесён в Госреестр средств измерений, является средством измерения и поставляется с обязательной госповеркой.
Преимущества и особенности:
- наличие защиты оптического датчика (гидрофобный фильтр);- встроенный подогрев оптического сенсора (препятствует образованию конденсата);
- время срабатывания не более 12 секунд;
- встроенная клеммная коробка;
- наличие внутренней памяти на 4096 событий.
В памяти регистрируются следующие события:
• нормальный режим работы;
• включение / отключение напряжения питания;
• неисправность с указанием её вида;
• срабатывание пороговых значений и др.
- для чтения информации регистратора событий необходимо использовать HART коммуникатор (475 или 375);
- встроенные релейные выходы типа «сухой контакт»;
- антикоррозийный корпус из нержавеющей стали;
- высокая отказоустойчивость и надёжность;
- простая процедура калибровки (с помощью полевого HART-коммуникатора);
- ресурс газоанализатора не менее 25 лет;
- увеличенная гарантия на прибор - 5 лет;
- надёжный гидрофобный фильтр (защищает оптический датчик от попадания воды, пыли и конденсирует водяной пар).
Отличия газоанализатора ТГА и PIRECL
|
Параметры |
PIRECL |
|
|---|---|---|
|
Межповерочный интервал |
2 года |
1 год |
|
Степень защиты корпуса газоанализатора от пыли и влаги |
IP67 |
IP66 |
Измеряемые газы и диапазоны измерения
|
Газ |
Диапазон измерений |
|
Метан CH4 |
0 - 100% НКПР |
|
Пропан C3H8 |
0 - 100% НКПР |
|
н-Бутан C4H10 |
0 - 100% НКПР |
|
Этилен C2H4 |
0 - 100% НКПР |
|
Изобутан i-C4H10 |
0 - 50% НКПР |
|
н-Пентан н-C5H12 |
0 - 50% НКПР |
|
Гексан C6H14 |
0 - 50% НКПР |
|
Октан C8H18 |
0 - 50% НКПР |
|
Нонан C9H20 |
0 - 50% НКПР |
|
1-Бутен C4H8 |
0 - 50% НКПР |
|
Циклопентан C5H10 |
0 - 50% НКПР |
|
Спирт метиловый CH3OH |
0 - 50% НКПР (калибровка на пропан) |
|
Спирт этиловый C2H5OH |
0 - 50% НКПР |
|
Этоксиэтан (C2H5)2O |
0 - 50% НКПР |
|
Этилацетат CH3COOC2H5 |
0 - 50% НКПР |
|
Бутанол CH3(CH2)2CH2OH |
0 - 50% НКПР |
|
Бутилацетат CH3COOC4H9 |
0 - 50% НКПР |
|
2-Бутанон CH3COC2H5 |
0 - 50% НКПР |
|
Изопропиловый спирт C3H7OH |
0 - 50% НКПР (калибровка на пропан) |
|
Этилбензол C6H5C2H5 |
0 - 50% НКПР |
|
Ацетон (CH3)2CO |
0 - 50% НКПР0 |
|
Диэтиленгликоль C4H10O3 |
0 - 50% НКПР (калибровка на этилен) |
|
Толуол C6H5CH3 |
0 - 50% НКПР |
|
Бензол C6H6 |
0 - 50% НКПР |
|
О-ксилол C6H4(CH3)2 |
0 - 50% НКПР |
|
3-Метилпиридин (Пиколин) C6H7N |
0 - 50% НКПР |
|
Стирол C6H5CH=CH2 |
0 - 50% НКПР |
|
Хлорбензол C6H5Cl |
0 - 50% НКПР |
|
Бензин (A-80) |
0 - 50% НКПР (калибровка на этилен) |
|
Топливо дизельное |
0 - 50% НКПР (калибровка на этилен) |
|
Уайт-спирит |
0 - 50% НКПР (калибровка на этилен) |
|
Керосин |
0 - 50% НКПР |
|
Конденсат газовый |
0 - 50% НКПР (калибровка на этилен) |
|
Нефть сырая |
0 - 50% НКПР (калибровка на этилен) |
Информация для заказа газоанализатора
При выборе газоанализатора руководствуйтесь матрицей исполнения, приведённой ниже:

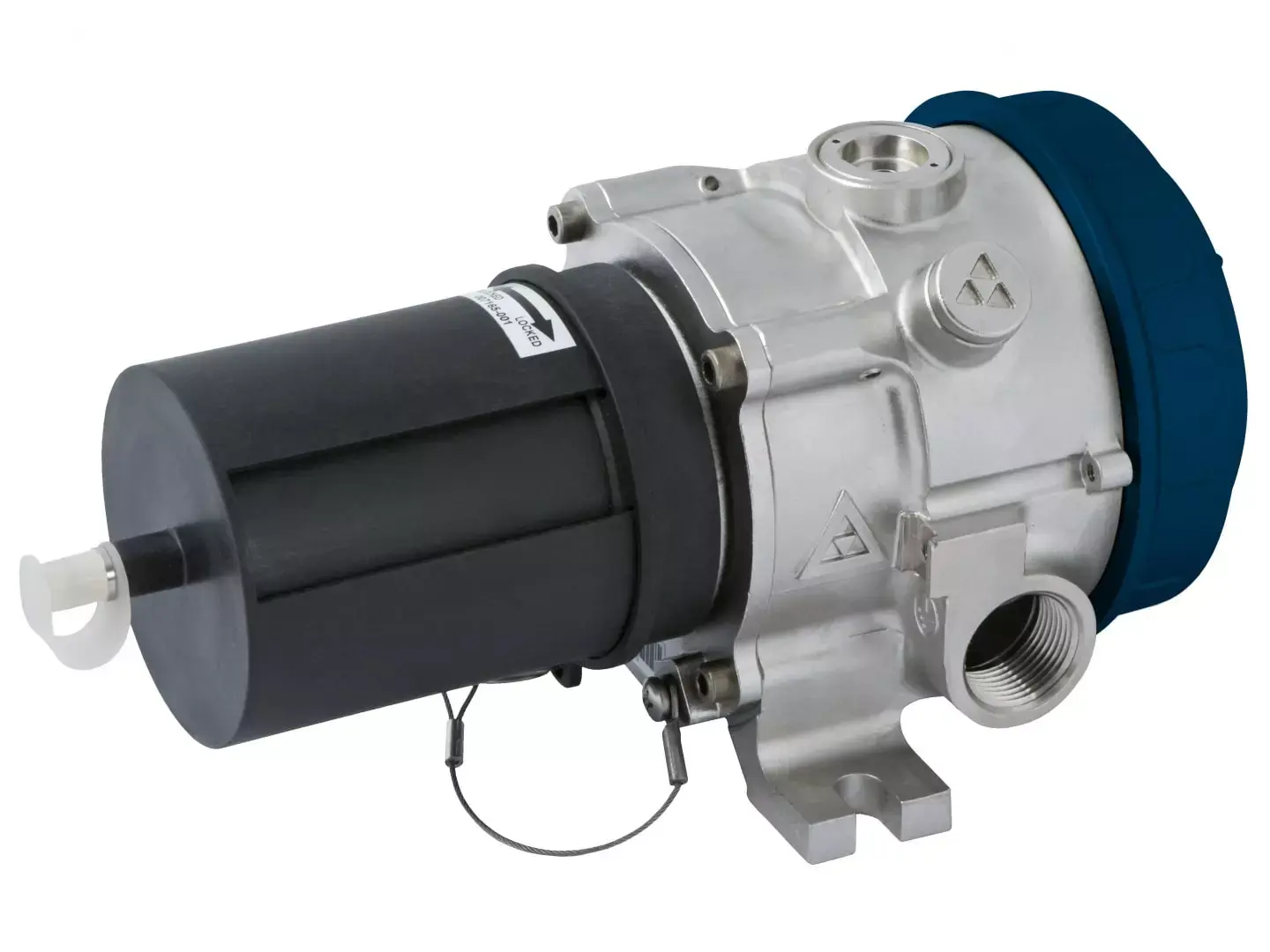

Внешний вид и состав газоанализатора
Состав газоанализатора: 1 - визуальный индикатор состояния (трёхцветный светодиод: красный = аварийный сигнал, зелёный = питание/норм. режим, жёлтый = неисправность); 2 - корпус из нержавеющей стали марки 316; 3 - ввод для кабелепровода; 4 - проушины для крепления; 5 - гидрофобный фильтр; 6 - порт для подключения полевого HART-коммуникатора Emerson моделей 375/475; 7 - штуцер для подачи газа при калибровке; 8 - магнит для обслуживания (калибровки); 9 - встроенная клеммная колодка; 10 - электроника герметизирована компаундом; 11 - плата релейных выходов.
Варианты соединений ручного коммуникатора HART с газоанализатором для дистанционной калибровки
