Газоанализатор Пион-Д (серии ИГС-98) - это стационарные датчики для контроля пропана (C3H8) в воздушной среде рабочих зон. Конструктивно измерительный прибор выполнен в общепромышленном исполнении. По средству диффузии воздуха газовая проба попадает на высокочувствительный сенсор. В зависимости от модификации в датчике могут быть установлены термохимические или оптические ячейки (сенсоры).

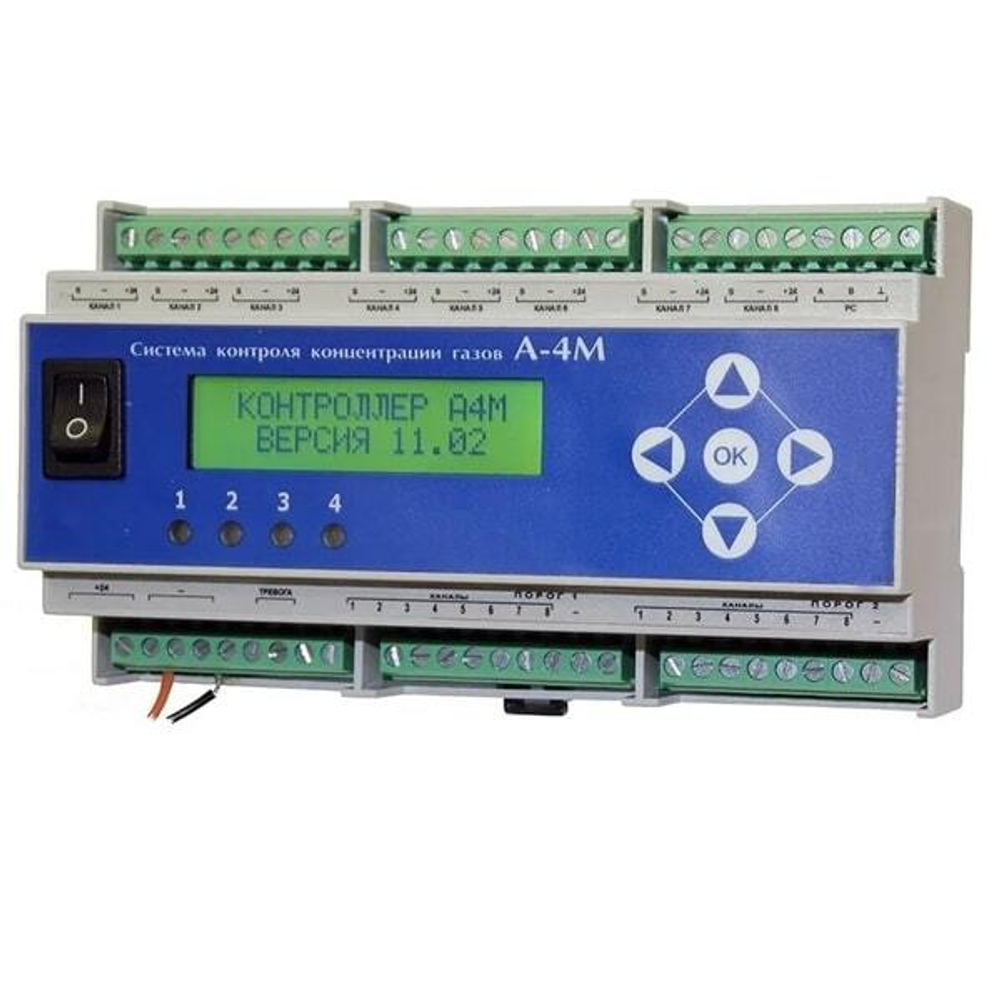

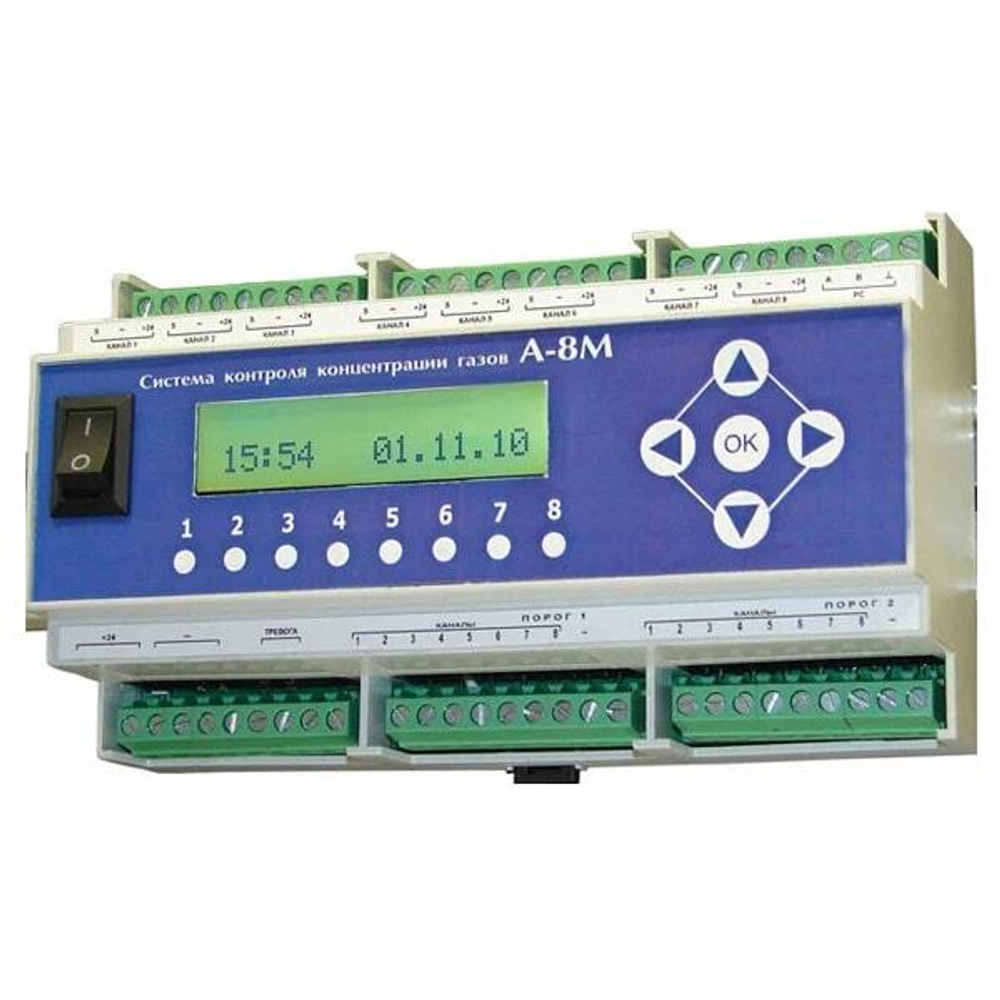

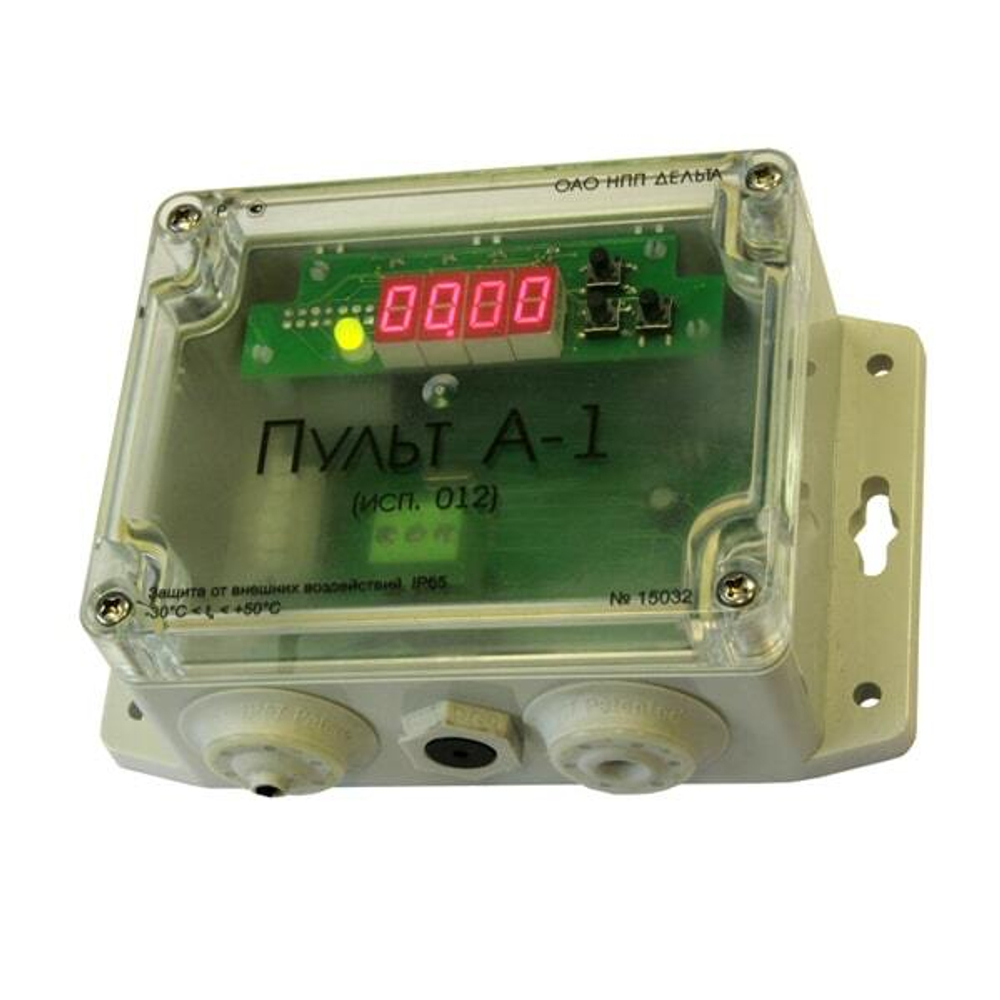

Датчики Пион-Д выпускается в исполнениях 009, 010, 014, 021. Датчики-газоанализаторы передают аналоговые сигналы на многоканальные А-4М, А-8М или одноканальные А-1 контроллеры.
Корпус датчика исп. 009 изготовлен из поликарбоната, у исп. 010, 021 - из алюминия, у исп. 014 - из нержавеющей стали. Корпус оснащён взрывозащитой с маркировкой 1ExibdIIСT4Gb. Степень защиты оболочки от влияния пыли и воды - IP65. Для передачи результатов измерений на контроллер применяется аналоговый токовый сигнал (4-20) мА. Одним из преимуществ датчика исп. 009 является наличие цифрового дисплея для вывода показаний концентрации загазованности. Все результаты измерений также отображаются на пульте контроллера.
На выпускаемое оборудование имеются все разрешительные документы и сертификаты. Пион-Д зарегистрирован в Госреестр СИ под № 77044-19. Межповерочный интервал 1 год. Наша компания “ГазоАналит” поставляет газоанализаторы с прохождением процедуры первичной поверки. Качество, надежность и безопасность газоанализаторов Пион-Д (серии ИГС-98) подтверждается длительной эксплуатацией на различных предприятиях на территории ЕАЭС и низким % рекламаций.
Команда квалифицированных инженеров «ГазоАналит» специализируется на комплексном оснащении газоаналитическим оборудованием различные промышленные и производственные площадки. При необходимости подбора или замены оборудования рекомендуем обращаться к нашим консультантам напрямую посредством телефонии, Email-почты, онлайн-чата или формы обратной связи.
Сферы применения газоанализаторов Пион-Д с выносным датчиком:
- нефтегазовая промышленность;
- автозаправочные станции;
- склады ГСМ;
- производство лакокрасочных материалов, резины, растворителей;
- производство парфюмерии и косметики (дезодорантов, лаков для волос и др.);
- пищевая отрасль.

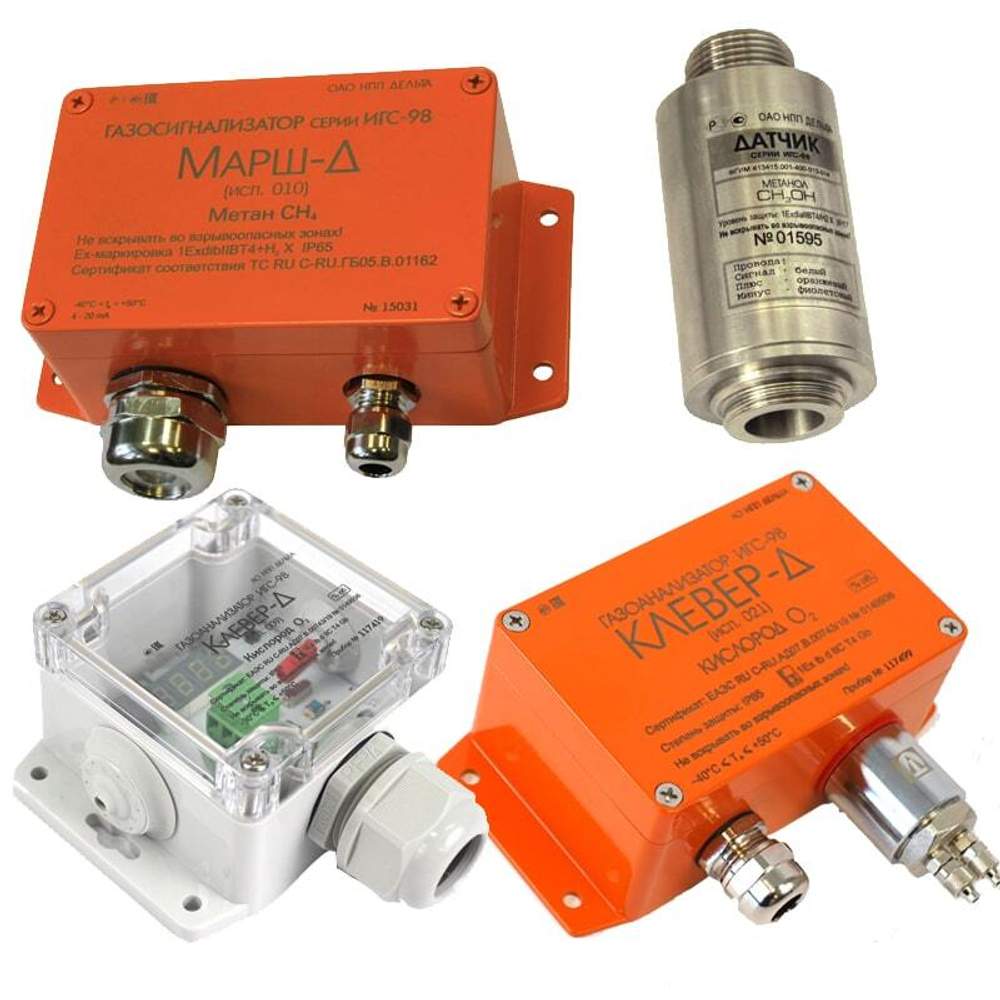

Модификации выносного датчика Пион-Д серии ИГС-98
| Наименование | Внешний вид |
|
Пион-Д в пластиковом корпусе, исполнение 009
Датчик газа выполнен в сером корпусе из поликарбоната с прозрачной крышкой. На корпусе имеются фланцы для крепления на стену.
|
|
|
Пион-Д в алюминиевом корпусе, исполнение 010
Датчик выполнен в металлическом корпусе из алюминиевого сплава. На корпусе датчика имеется: гермоввод для кабеля электропитания и выходного сигнала, фланцы с отверстиями для крепления. В корпусе датчика размещена печатная плата. Под винтовой крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала.
|
|
|
Пион-Д в металлическом корпусе, исполнение 014
Датчик конструктивно выполнен из стального нержавеющего цилиндра и может крепится к стене при помощи специального кронштейна, или при помощи соединительной резьбы вкручиваться в коммутационные модули КМ-002 и КМ-006 (коммутационный модули не входят в комплект поставки датчиков). Для соединения с коммутационной коробкой датчик имеет соединительную резьбу 3/4 дюйма. Внутри датчика размещены чувствительный элемент и измерительная схема.
Поставляется в комплекте с кабелем МКШ длиной 1,8 м (кабель герметично впаян в цилиндр датчика).
|
|
|
Пион-Д в алюминиевом корпусе, технологическое исполнение 021
Конструктивно датчик газа выполнен в оранжевом корпусе из алюминия. На корпусе датчика имеется: гермоввод для кабеля электропитания и выходного сигнала, фланцы с отверстиями для крепления. В корпусе датчика размещена печатная плата. Под крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала. Для принудительной подачи газовой смеси на измерительном модуле есть входной и выходной фитинги.
|
|
