Описание

Применяется для постоянного мониторинга объёмной доли кислорода, углекислого газа, объёмной доли или массовой концентрации множества токсичных газов, а также довзрывоопасных концентраций (ДВК) или объёмной доли горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов) в воздухе рабочей зоны с дальнейшим управлением исполнительными устройствами (сигнализацией, световыми табло, вентиляционными установками и т.д.) и передачи данных на оборудование высшего порядка (системы управления, компьютеры).

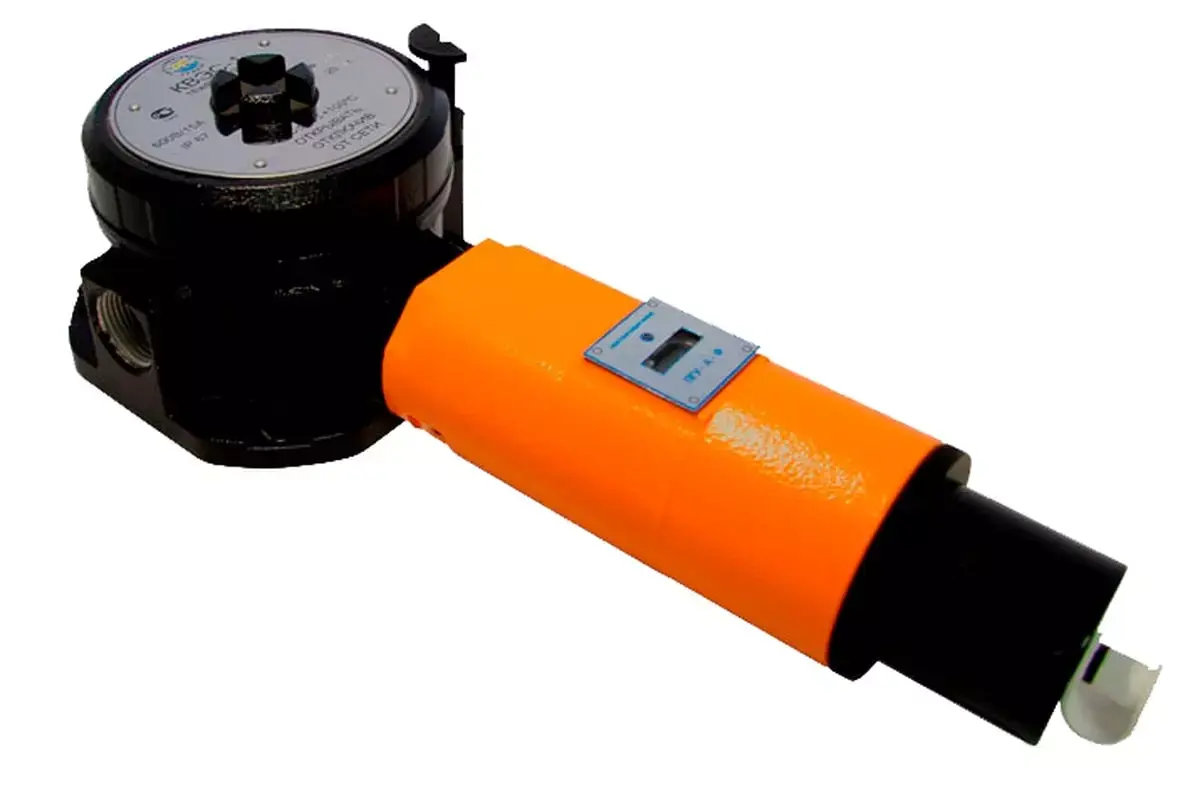

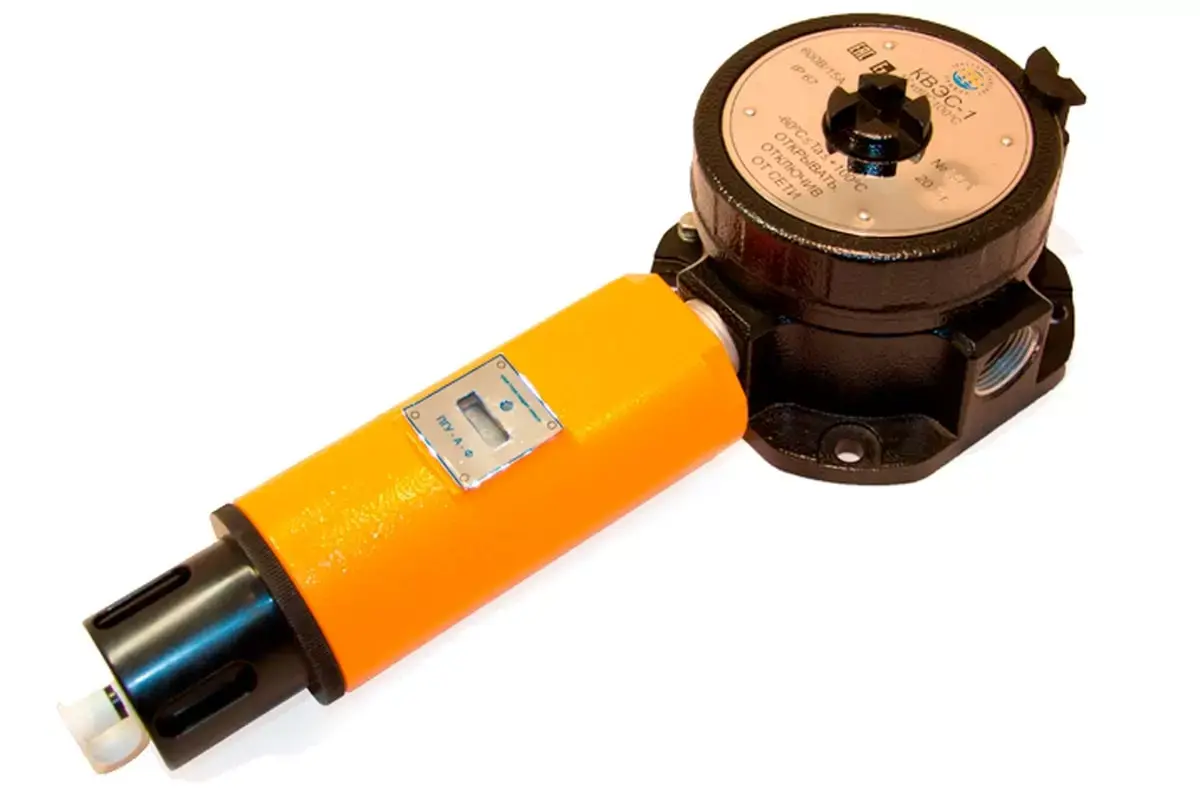

Газовый преобразователь ПГУ-А представляет собой электрический стационарный взрывозащищённый одноканальный прибор непрерывного действия с диффузионным пробоотбором (без встроенного насоса).

Данное изделие внесено в Государственный реестр средств измерений и поставляется с обязательной госповеркой.

Преобразователи производятся в четырёх исполнениях, отличающихся принципом действия:
- ПГУ-А-Т – термокаталитический;
- ПГУ-А-О – оптический;
- ПГУ-А-Э – электрохимический;

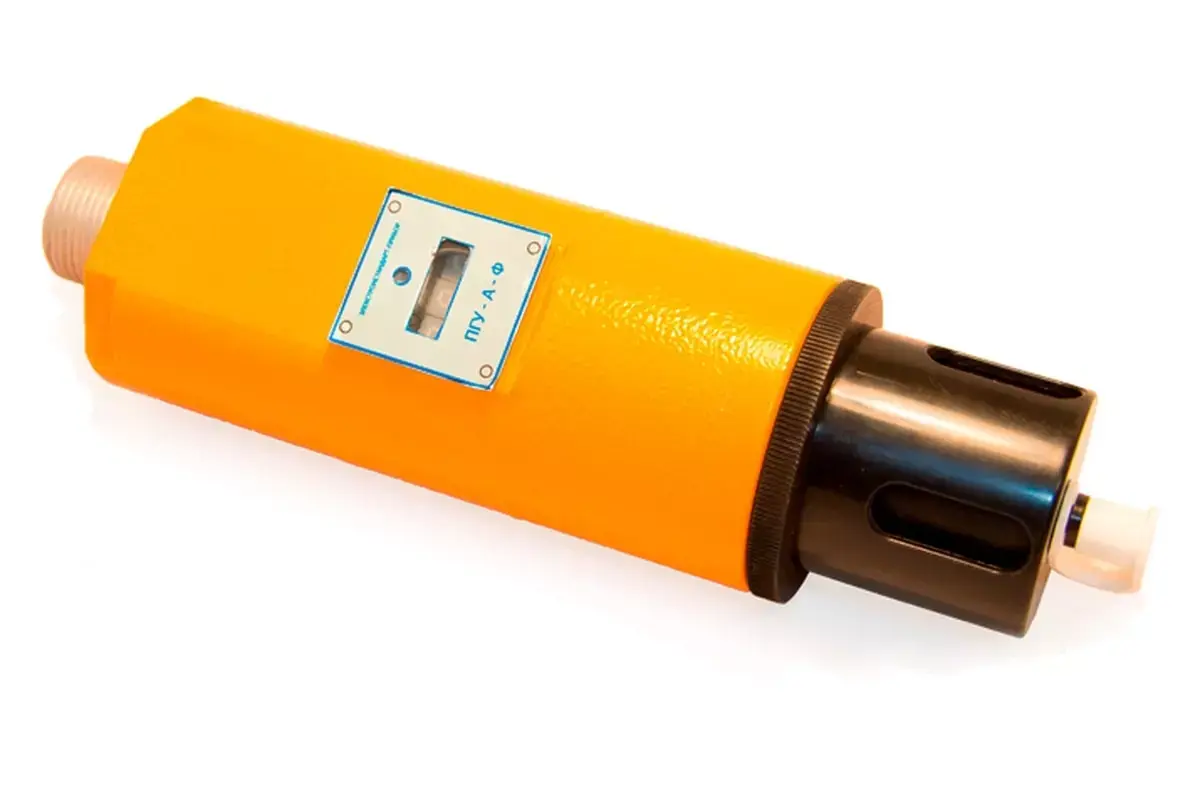

- ПГУ-А-Ф – фотоионизационный.

Корпуса приборы выпускаются в двух конструктивных вариантах: из нержавеющей стали и окрашенного алюминия.
Для отображения концентрации в режиме реального времени преобразователи могут иметь светодиодный индикатор.

Преобразователь имеет следующие выходные сигналы:
- аналоговый токовый выходной сигнал (4-20) мА в диапазоне измерений;
- цифровой сигнал RS-485 с протоколом Modbus RTU;
- цифровой интерфейс, протокол HART 7.

Область применения:

• на буровых и добывающих платформах, в местах установки технологического оборудования в процессе добычи и переработки нефти и газа;
• на нефте- и газоперекачивающих станциях магистральных нефте- и газопроводов;
• резервуаров хранения нефти и нефтепродуктов, а также сжиженного газа;
• на предприятиях химической и металлургической промышленности лакокрасочных производствах, производствах удобрений и пластмасс;
• склады ГСМ, нефтебазы;
• на предприятиях топливно-энергетического комплекса: котельных, топочных;
• на наливных эстакадах и морских терминалах и т.д

Особенности и преимущества:

- 3-х цветный индикатор состояния отображает режимы работы устройства («норма», «неисправность», «тревога»);
- светодиодный 3-х значный индикатор (при наличии) отображает данные по текущей концентрации измеряемого газа;
- возможность проведения калибровки, установки «0» и обслуживания прибора без демонтажа, в полевых условиях (с использованием HART-коммуникатора или магнитного ключа).

Диапазоны измерений и пределы допускаемой основной погрешности преобразователей ПГУ-А-Т

Тип преобразователя	Определяемый компонент	Диапазон показаний объёмной доли определяемого компонента, %	Диапазон измерений объёмной доли определяемого компонента, %	Пределы допускаемой основной абсолютной погрешности, объёмная доля определяемого компонента, %
ПГУ-А-Т-метан	СН₄	от 0 до 4,4	от 0 до 2,2	± 0,22
ПГУ-А-Т-пропан	С₃Н₈	от 0 до 1,7	от 0 до 0,85	± 0,085
ПГУ-А-Т-водород-4	Н₂	от 0 до 4	от 0 до 2	± 0,2
ПГУ-А-Т-гексан	С₆Н₁₄	от 0 до 1	от 0 до 0,5	± 0,05
ПГУ-А-Т-ацетилен	С₂Н₂	от 0 до 2,3	от 0 до 1,15	± 0,115
ПГУ-А-Т-акрилонитрил	C₃H₃N	от 0 до 2,8	от 0 до 1,4	± 0,14%

Примечания:
1) Диапазон показаний в единицах измерений объёмной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.
2) Диапазон измерений в единицах измерений объёмной доли определяемого компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР.

Диапазоны измерений и пределы допускаемой основной погрешности преобразователей ПГУ-А-О

Тип преобразователя	Определяемый компонент	Диапазон показаний содержания определяемого компонента	Диапазон измерений содержания определяемого компонента	Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент	Диапазон показаний содержания определяемого компонента	Диапазон измерений содержания определяемого компонента	абсолютной	относительной
ПГУ-А-О-метан	СН₄	от 0 до 4,4 % об.д. (от 0 до 100 % НКПР)	от 0 до 2,2 % об.д. от 2,2 до 4,4 % об.д.	± 0,13 % об.д. -	- ± 5 %
ПГУ-А-О-пропан	С₃Н₈	от 0 до 1,7 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,85 % об.д. от 0,85 до 1,7 % об.д.	± 0,051 % об.д. -	- ± 5 %
ПГУ-А-О-гексан	С₆Н₁₄	от 0 до 1,0 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,5% об.д. от 0,5 до 1 % об.д.	± 0,03 % об.д. -	- ± 5 %
ПГУ-А-О-ацетилен	С₂Н₂	от 0 до 2,3 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,15 % об.д. от 1,15 до 2,3 % об.д.	± 0,069 % об.д. -	- ± 5 %
ПГУ-А-О-этан	C₂H₆	от 0 до 2,5 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,25% об.д. (от 0 до 50 % НКПР)	± 3 % НКПР
ПГУ-А-О-бутан	C₄H₁₀	от 0 до 1,4 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,7 % об.д. (от 0 до 50 % НКПР)	± 3 % НКПР
ПГУ-А-О-изобутан	и-C₄H₁₀	от 0 до 1,3 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,65 % об.д. (от 0 до 50 % НКПР)	± 3 % НКПР
ПГУ-А-О-пентан	C₅H₁₂	от 0 до 1,4 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,7 % об.д. (от 0 до 50 % НКПР)	± 3 % НКПР
ПГУ-А-О-циклогексан	C₆H₁₂	от 0 до 1,2 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,6 % об.д. (от 0 до 50 % НКПР)	± 5 % НКПР
ПГУ-А-О-гептан	C₇H₁₆	от 0 до 1,1 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,55 % об.д. (от 0 до 50 % НКПР)	± 5 % НКПР
ПГУ-А-О-пропилен	C₃H₆	от 0 до 2 % об.д. (от 0 до 100 % НКПР)	от 0 до 1 % об.д. (от 0 до 50 % НКПР)	± 3 % НКПР
ПГУ-А-О-метиловый спирт	CH₃OH	от 0 до 5,5 % об.д. (от 0 до 100 % НКПР)	от 0 до 2,75% об.д. (от 0 до 50 % НКПР)	± 5 % НКПР
ПГУ-А-О-этиловый спирт	C₂H₅OH	от 0 до 3,1 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,55% об.д. (от 0 до 50 % НКПР)	± 5 % НКПР
ПГУ-А-О-этилен	C₂H₄	от 0 до 2,3 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,15 % об.д. (от 0 до 50 % НКПР)	± 3 % НКПР
ПГУ-А-О-толуол	С₆Н₅СН₃	от 0 до 1,1 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,55% об.д. (от 0 до 50 % НКПР)	± 5 % НКПР
ПГУ-А-О-бензол	С₆Н₆	от 0 до 1,2 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,6 % об.д. (от 0 до 50 % НКПР)	± 3 % НКПР
ПГУ-А-О-ацетон	СН₃СОСН₃	от 0 до 2,5 % об.д. (от 0 до 100 % НКПР)	от 0 до 1,25 % об.д. (от 0 до 50 % НКПР)	± 3 % НКПР
ПГУ-А-О-этилбензол	C₈H₁₀	от 0 до 1 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,5 % об.д. (от 0 до 50 % НКПР)	± 5 % НКПР
ПГУ-А-О-метил-третбутиловый эфир	CH₃СО(CH₃)	от 0 до 1,5 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,75 % об.д. (от 0 до 50 % НКПР)	± 5 % НКПР
ПГУ-А-О-параксилол	п-C₈H₁₀	от 0 до 1,1 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,55 % об.д. (от 0 до 50 % НКПР)	± 5 % НКПР
ПГУ-А-О-орто-ксилол	о-C₈H₁₀	от 0 до 1 % об.д. (от 0 до 100 % НКПР)	от 0 до 0,5 % об.д. (от 0 до 50 % НКПР)	± 5 % НКПР
ПГУ-А-О-изопропиловый спирт	(CH₃)₂CHOH	от 0 до 2 % об.д. (от 0 до 100 % НКПР)	от 0 до 1 % об.д. (от 0 до 50 % НКПР)	± 5 % НКПР
ПГУ-А-О-диоксид углерода	СО₂	от 0 до 2 % об.д.	от 0 до 2 % об.д.	± (0,03 + 0,05 СХ**) % об.д.	-
ПГУ-А-О-диоксид углерода		от 0 до 5 % об.д.	от 0 до 5 % об.д.	± (0,03 + 0,05 СХ**) % об.д.	-
ПГУ-А-О-нефтепродукты*	пары бензина неэтилированного	от 0 до 100 % НКПР	от 0 до 50 % НКПР	± 5 % НКПР	-
	пары топлива дизельного	от 0 до 100 % НКПР	от 0 до 50 % НКПР	± 5 % НКПР	-
	пары керосина	от 0 до 100 % НКПР	от 0 до 50 % НКПР	± 5 % НКПР	-
	пары уайт-спирита	от 0 до 100 % НКПР	от 0 до 50 % НКПР	± 5 % НКПР	-
	пары топлива для реактивных двигателей	от 0 до 100 % НКПР	от 0 до 50 % НКПР	± 5 % НКПР	-
	пары бензина автомобильного	от 0 до 100 % НКПР	от 0 до 50 % НКПР	± 5 % НКПР	-
	пары бензина авиационного	от 0 до 100 % НКПР	от 0 до 50 % НКПР	± 5 % НКПР	-

Примечания:
* - градуировка преобразователей ПГУ-А-О-нефтепродукты осуществляется изготовителем на один из определяемых компонентов:
- бензин неэтилированный по ГОСТ Р 51866-2002;
- топливо дизельное по ГОСТ 305-2013;
- керосин по ГОСТ Р 52050-2006;
- уайт-спирит по ГОСТ 3134-78;
- топливо для реактивных двигателей по ГОСТ 10227-2013;
- бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для ре- активных двигателей и топочному мазуту»;
- бензин авиационный по ГОСТ 1012-2013.
** - СX - значение содержания определяемого компонента на входе преобразователя.

Диапазоны измерений и пределы допускаемой основной погрешности преобразователей ПГУ-А-Э

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент	объёмной доли	массовой концентрации, мг/м³	абсолютной	относительной
ПГУ-А-Э-сероводород-10	Н₂S	от 0 до 2,1 млн^-1 от 2,1 до 7 млн^-1	от 0 до 3 от 3 до 10	± 0,53 млн^-1 -	- ± 20 %
ПГУ-А-Э-сероводород-20		от 0 до 2,1 млн^-1 от 2,1 до 20 млн^-1	от 0 до 3 от 3 до 28,3	± 0,53 млн^-1 -	- ± 20 %
ПГУ-А-Э-сероводород-45		от 0 до 7 млн^-1 от 7 до 32 млн^-1	от 0 до 10 от 10 до 45	± 1,8 млн^-1 -	- ± 20 %
ПГУ-А-Э-сероводород-50		от 0 до 7 млн^-1 от 7 до 50 млн^-1	от 0 до 10 от 10 до 70,7	± 1,8 млн^-1 -	- ± 20 %
ПГУ-А-Э-сероводород-85		от 0 до 7 млн^-1 от 7 до 61 млн^-1	от 0 до 10 от 10 до 85	± 1,8 млн^-1 -	- ± 20 %
ПГУ-А-Э-сероводород-100		от 0 до 7 млн^-1 от 7 до 100 млн^-1	от 0 до 10 от 10 до 141,4	± 1,8 млн^-1 -	- ± 20 %
ПГУ-А-Э-кислород	О₂	от 0 до 30 %	-	± (0,2 + 0,04 СХ) %	-
ПГУ-А-Э-водород	Н₂	от 0 до 2 %	-	± (0,2 + 0,04 СХ) %	-
ПГУ-А-Э-оксид углерода	СО	от 0 до 17 млн^-1 от 17 до 103 млн^-1	от 0 до 20 от 20 до 120	± 4,3 млн^-1 -	- ± 20 %
ПГУ-А-Э-диоксид азота	NO₂	от 0 до 1 млн-1 от 1 до 10,5 млн-1	от 0 до 2 от 2 до 20	± 0,26 млн-1	- ± 20 %
ПГУ-А-Э-диоксид серы	SО₂	от 0 до 3,8 млн-1 Св. 3,8 до 18,8 млн-1	от 0 до 10 от 10 до 50	± 0,94 млн-1	- ± 20 %
ПГУ-А-Э-аммиак-0-70	NH₃	от 0 до 28 млн-1 от 28 до 99 млн-1	от 0 до 20 от 20 до 70	± 7,1 млн-1	- ± 20 %
ПГУ-А-Э-аммиак-0-500	NH₃	от 0 до 99 млн-1 от 99 до 707 млн-1	от 0 до 70 от 70 до 500	не нормированы -	- ± 20 %
ПГУ-А-Э-хлор	Cl₂	от 0 до 0,33 млн-1 от 0,33 до 10 млн-1	от 0 до 1 от 1 до 30	± 0,08 млн-1	- ± 20 %
ПГУ-А-Э-хлорид водорода	НСl	от 0 до 3,3 млн-1 от 3,3 до 30 млн-1	от 0 до 5 от 5 до 45	± 0,49 млн-1	- ± 20 %
ПГУ-А-Э-фторид водорода	HF	от 0 до 0,6 млн-1 от 0,6 до 10 млн-1	от 0 до 0,5 от 0,5 до 8,2	± 0,14 млн-1	- ± 20 %
ПГУ-А-Э-формальдегид	CH₂O	от 0 до 0,4 млн-1 от 0,4 до 10 млн-1	от 0 до 0,5 от 0,5 до 12.5	± 0,1 млн-1	- ± 20 %
ПГУ-А-Э-оксид азота	NO	от 0 до 4 млн-1 от 4 до 100 млн-1	от 0 до 5 от 5 до 125	± 1 млн-1	- ± 20 %
ПГУ-А-Э-оксид этилена	C₂H₄O	от 0 до 1,6 млн-1 от 1,6 до 100 млн-1	от 0 до 3 от 3 до 100	± 0,41 млн-1	- ± 20 %
ПГУ-А-Э-несимметричный диметилгидразин	C₂H₈ N₂	от 0 до 0,12 млн-1 от 0,12 до 0,5 млн-1	от 0 до 0,3 от 0,3 до 1,24	± 0,03 млн-1	- ± 20 %
ПГУ-А-Э-метанол	СН₃OH	от 0 до11,2 млн-1 от 11,2 до 100 млн-1	от 0 до 15 от 15 до 133	± 2,8 млн-1	- ± 20 %
ПГУ-А-Э-метил-меркаптан	СН₃SН	от 0 до 0,4 млн-1 от 0,4 до 4 млн-1	от 0 до 0,8 от 0,8 до 8	± 0,1 млн-1	- ± 20 %
ПГУ-А-Э-этил-меркаптан	С₂Н₅SН	от 0 до 0,4 млн-1 от 0,4 до 3,9 млн^-1	от 0 до 1 от 1 до 10	± 0,1 млн-1	- ± 20 %

Диапазоны измерений и пределы допускаемой основной погрешности преобразователей ПГУ-А-Ф

Тип преобразователя	Определяемый компонент	Диапазон измерений содержания определяемого компонента		Пределы допускаемой основной погрешности
Тип преобразователя	Определяемый компонент	объёмной доли	массовой концентрации, мг/м³	абсолютной	относительной
ПГУ-А-Ф-изобутилен-0-20	i-С₄Н₈	от 0 до 19,3 млн^-1	от 0 до 45	± 5,1 млн^-1	-
ПГУ-А-Ф-изобутилен-0-200		от 0 до 43 млн^-1 от 43 до 172 млн^-1	от 0 до 100 от 100 до 400	± 11 млн^-1 -	- ± 25 %
ПГУ-А-Ф-изобутилен- 0-2000*		от 0 до 43 млн^-1 от 43 до 300 млн^-1	от 0 до 100 от 100 до 700	± 11 млн^-1 -	- ± 25 %
ПГУ-А-Ф-этилен	С₂Н₄	от 0 до 86 млн^-1 от 86 до 171 млн^-1	от 0 до 100 от 100 до 200	± 21 млн^-1 -	- ± 25 %
ПГУ-А-Ф-бензол	С₆Н₆	от 0 до 1,5 млн^-1 от 1,5 до 9,3 млн^-1	от 0 до 5 от 5 до 30	± 0,38 млн^-1 -	- ± 25 %
ПГУ-А-Ф-метил- меркаптан	СН₃SН	от 0 до 0,4 млн^-1 от 0,4 до 4 млн^-1	от 0 до 0,8 от 0,8 до 8	± 0,1 млн^-1 -	- ± 25 %
ПГУ-А-Ф-этил- меркаптан	С₂Н₅SН	Характеристики Тип газоанализатора Стационарный Отзывы Отзывов еще никто не оставлял Отзыв Закрыть Имя * Email * Отзыв * Перед публикацией отзывы проходят модерацию Меню 1 Каталог О компании Контакты Оплата Контакты +74951266479 г Москва, ул Привольная, д 70 Интернет-магазин создан на inSales Главная Корзина 0 Избранное Профиль Обратный звонок Запрос успешно отправлен! Имя * Телефон * Настоящим подтверждаю, что я ознакомлен и согласен с условиями оферты и политики конфиденциальности * Предзаказ Предзаказ успешно отправлен! Имя * Телефон * Настоящим подтверждаю, что я ознакомлен и согласен с условиями оферты и политики конфиденциальности * Добавить в корзину Название товара 100 ₽ 1 шт. Перейти в корзину Заявка Ваше имя: Контактный телефон: Согласие на обработку персональных данных Я ознакомлен и согласен с условиями оферты и политики конфиденциальности. Комментарий:
