Предназначен для непрерывного измерения содержания горючих взрывоопасных газов, токсичных ядовитых газов, газообразных холодильных агентов и кислорода в воздухе рабочей зоны и в газовых средах, формирования выходного сигнала и передачи его в центральное измерительное устройство.

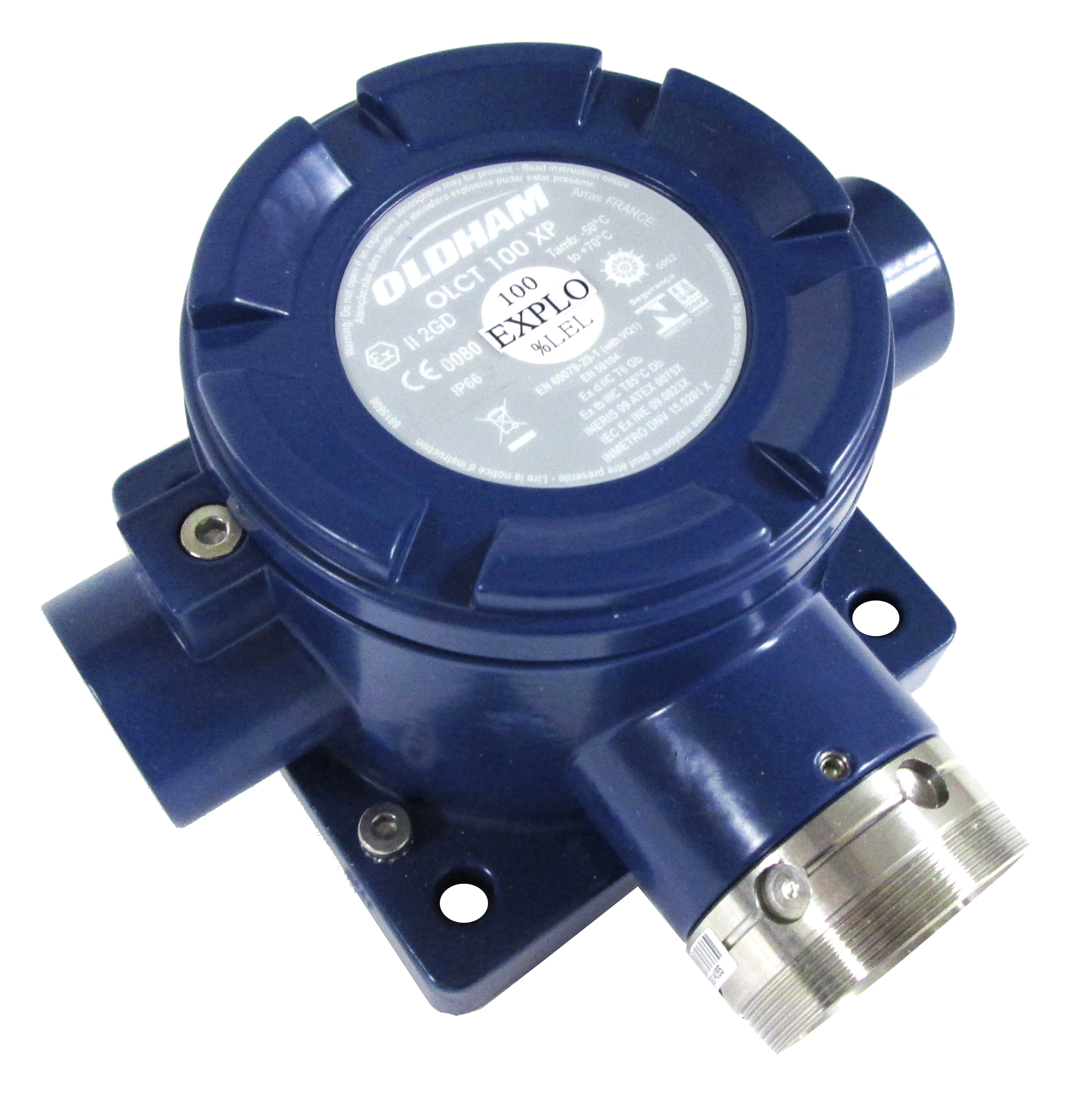

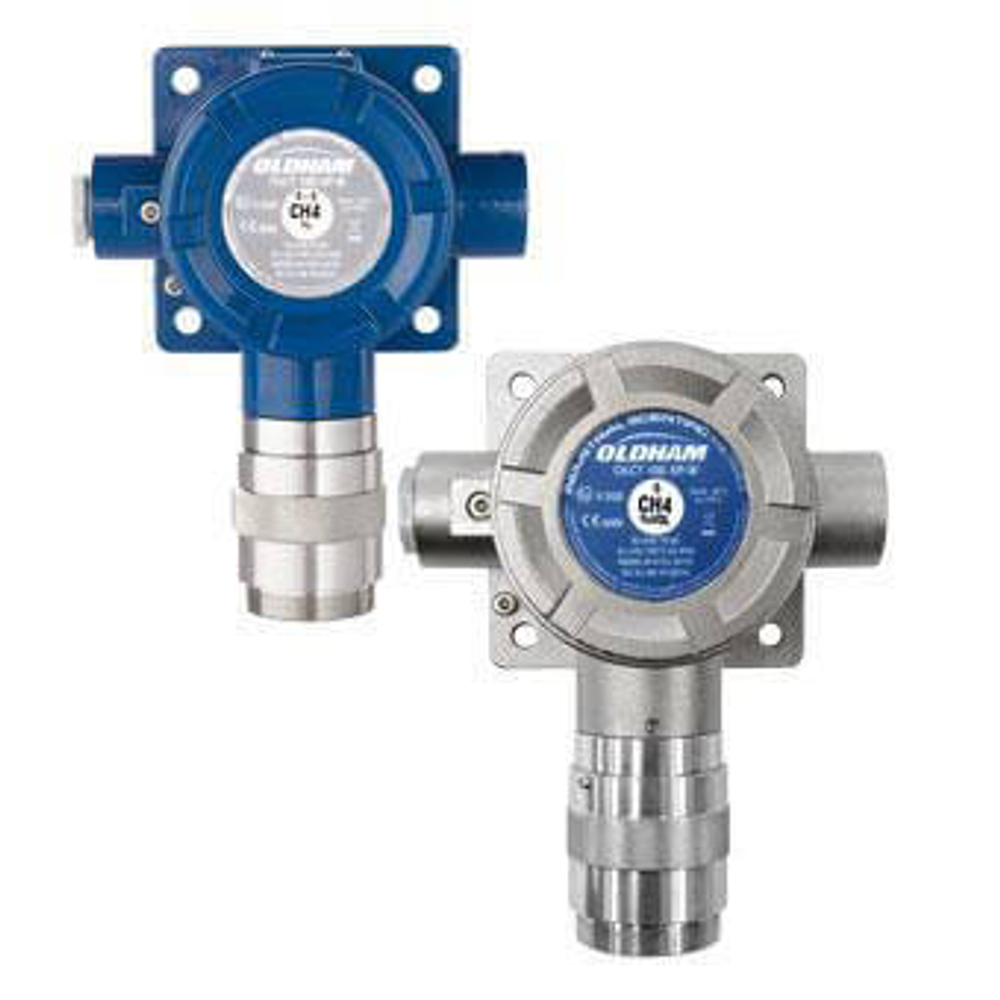

OLC/OLCT 100 (Oldham, Франция) представляет собой моноблочный взрывозащищённый или искробезопасный (в зависимости от модификации) одноканальный (на 1ин измеряемый компонент) газоанализатор в алюминиевом корпусе или в корпусе из нержавеющей стали 316L (опционально) с диффузионным отбором пробы.
Датчики OLC/OLCT 100 могут иметь выносные чувствительные элементы, при этом к обозначению датчика добавляется буква «D».
Данный газоанализатор изготавливается в двух исполнениях:
- с принципом моста Уитстона (модель OLC 100);
- с унифицированным аналоговым выходом 4-20 мА с буквой "T" (модель OLCT 100).
Термохимические датчики OLC100 могут применяться только с блоками WB, преобразующими сигнал по напряжению в токовый сигнал от 4 до 20 мА.
Сертифицирован для уровня SIL 2 согласно EN 50402, обладает высокой безопасностью. Например, вероятность отказа на запрос версий для обнаружения горючих газов составляет 1 из 418, а для версий с инфракрасными датчиками - 1 из 2857.
Соответствует требованиям директивы Евросоюза ATEX 2014/34/UE по работе в среде с содержанием взрывоопасной пыли и газа.
Модификации газоаналитического датчика-газоанализатора:
- OLC 100 - взрывозащищённая модификация, с каталитическим сенсором для обнаружения горючих газов и паров, наличие выходного сигнала по напряжению (мВ);

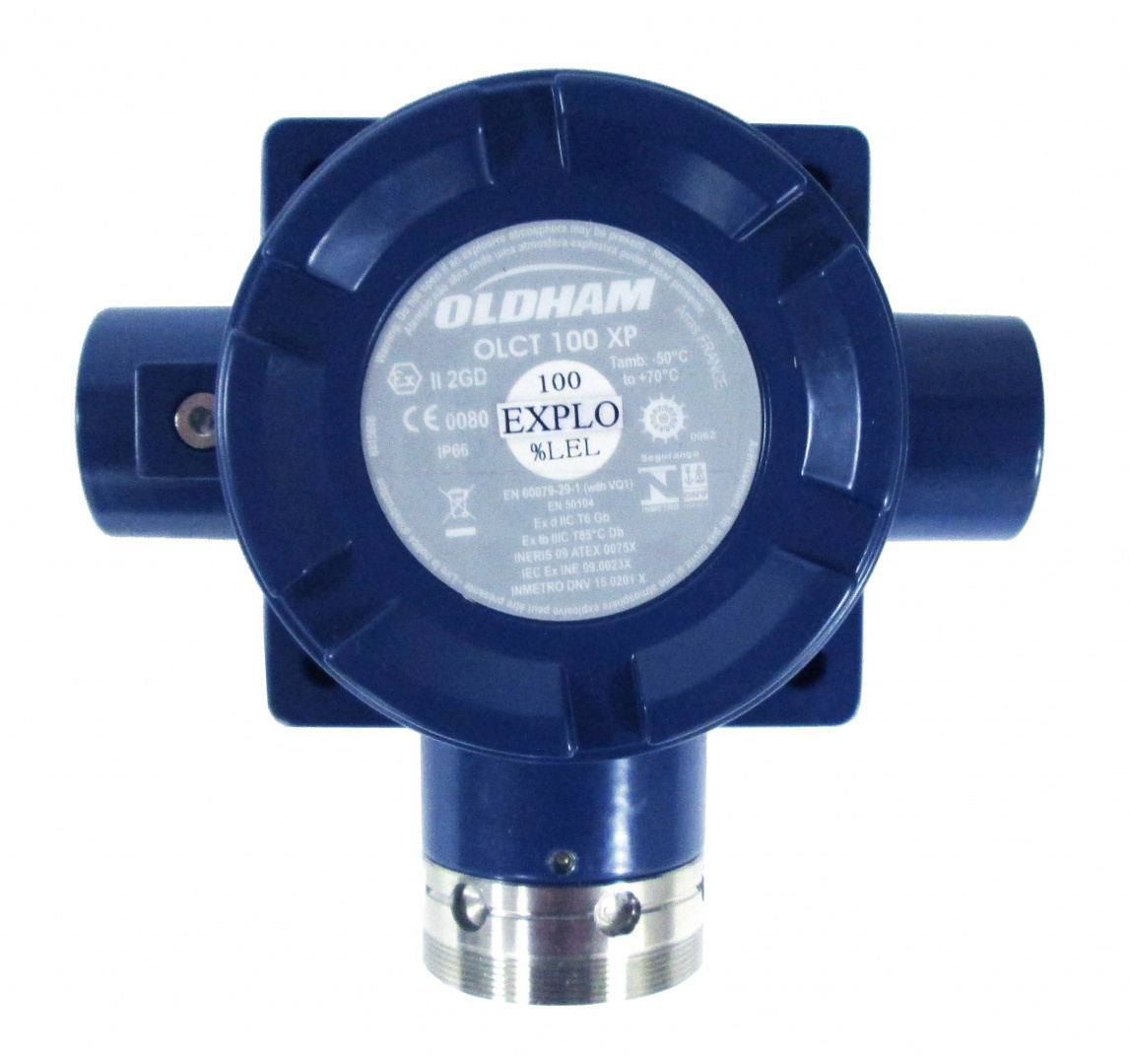

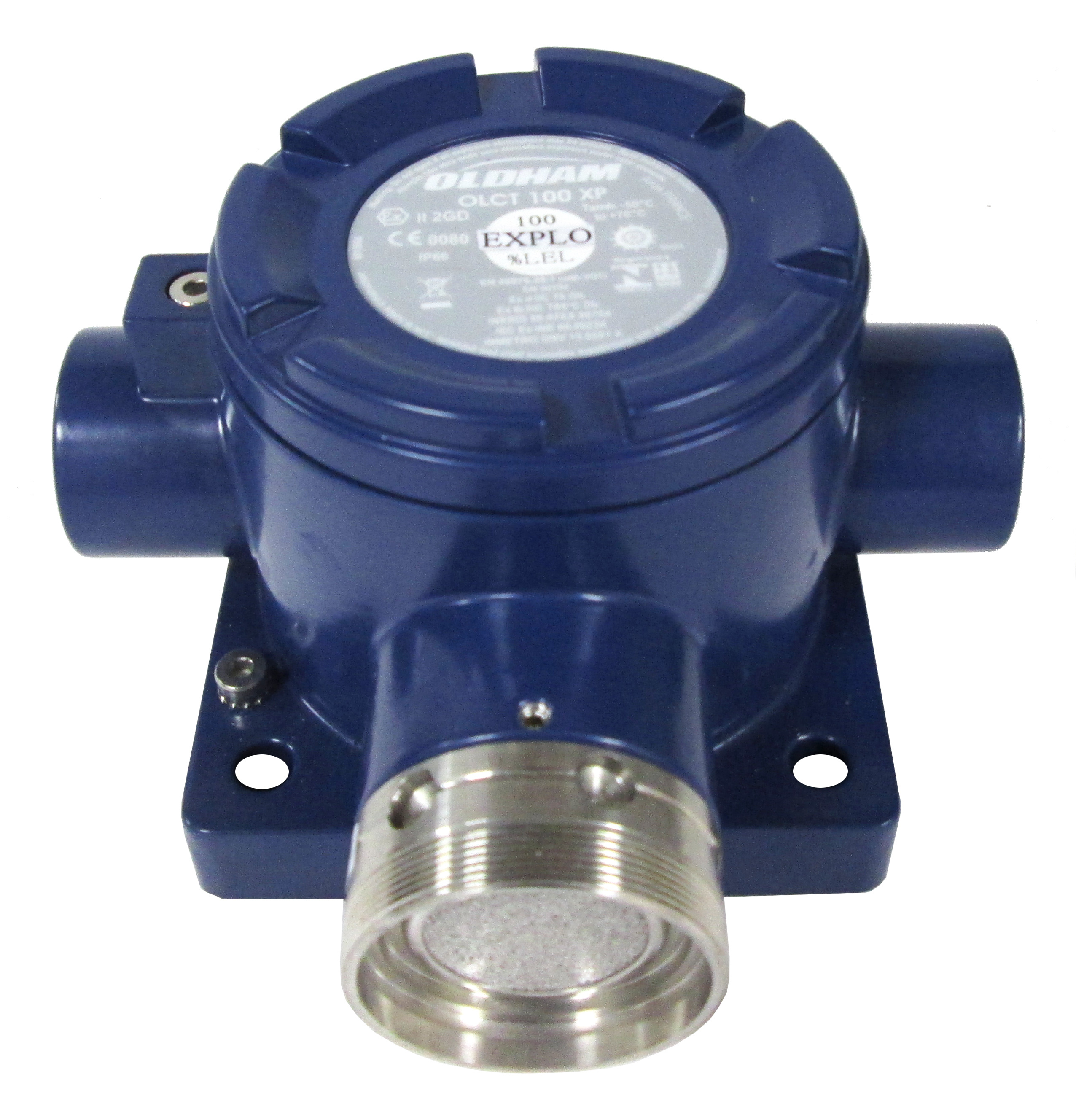

- OLCT 100 XP - взрывозащищённая модификация, может иметь каталитический, электрохимический или полупроводниковый сенсор для контроля горючих, токсичных газов или кислорода;
- OLCT 100 IS - искробезопасная модификация с обязательным использованием барьера Зенера, имеет электрохимический датчик для контроля вредных токсичных газов и кислорода;

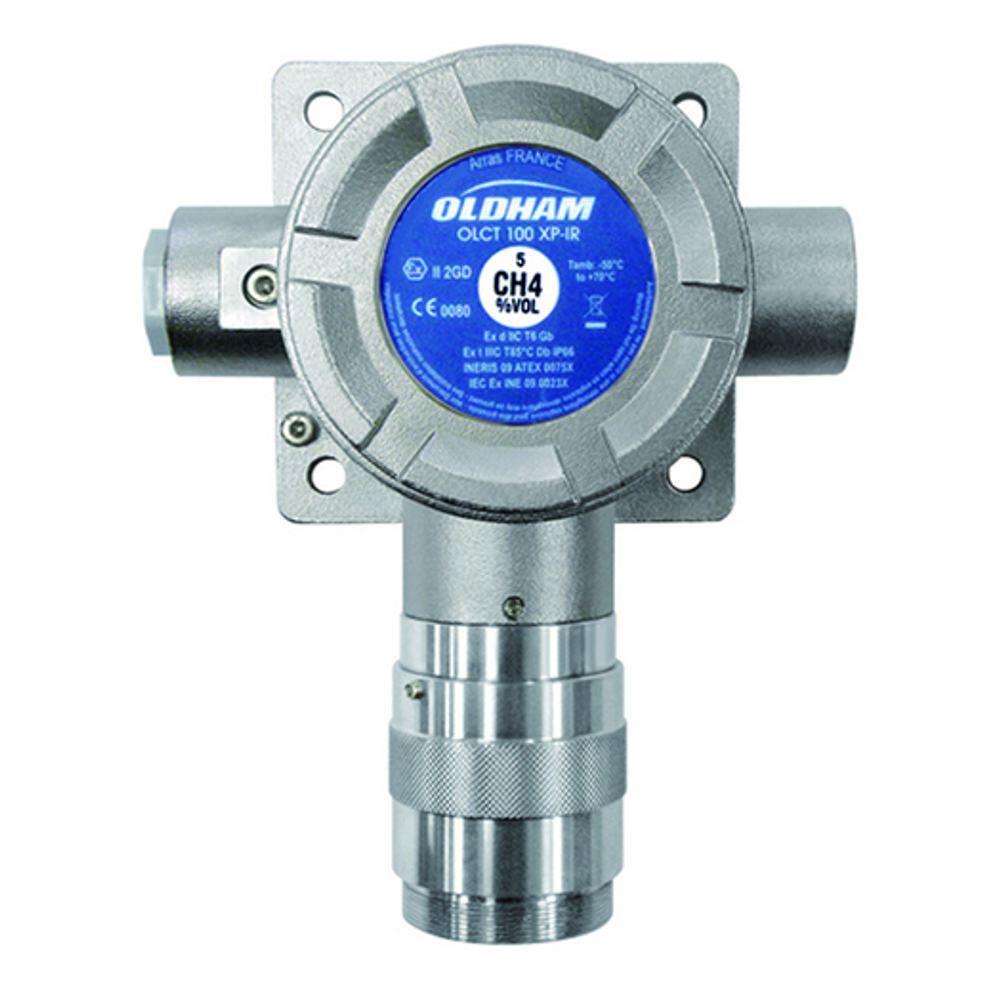

- OLCT 100 XP IR - взрывозащищённая модификация, оснащается инфракрасным сенсором для контроля токсичных газов или углекислого газа (CO2);
- OLCT 100 XP HT - взрывозащищённая модификация в высокотемпературном исполнении, имеет каталитический сенсор для измерения взрывоопасных газов температурой не более 200 °C. Датчик может быть удалён на 5, 10 или 15 метров с использованием высокотемпературного кабеля.
Газоанализаторы OLC100 и OLCT100 внесены в Госреестр СИ России, являются средством измерения и поставляются Заказчикам с обязательной первичной поверкой. Поверка подтверждается клеймом ОТК в паспорте на газоанализатор и внесением информации о поверке в систему АРШИН, т.е. результаты первичной поверки подтверждаются сведениями в Федеральном информационном фонде по обеспечению единства измерений.
Область применения
- нефтехимические производства;
- на сталелитейных заводах;
- в химической, фармацевтической, пищевой, холодильной промышленности;
- воздух рабочей зоны промышленных производств.Измеряемые газы, диапазоны их измерений
|
Тип газов |
Диапазон измерений, ppm |
XP версия |
IS версия |
Температурный диапазон, °C |
Точность, ppm |
Время отклика T50/T90 |
|
|
Взрывоопасные газы |
инфракрасный |
(0 - 100) % НКПР |
да |
- |
от -25 до +55 |
± 5 % |
11/30 (CH4) |
|
каталитический |
да |
- |
от -40 до +70 |
± 1 % НКПР (0 - 70 % НКПР) |
6/15 (CH4) |
||
|
каталитический T = 200 °С |
да |
- |
от -20 до +200 |
± 1 % НКПР (0 - 70 % НКПР) |
6/15 (CH4) |
||
|
Арсин AsH3 |
0 - 1 |
- |
да |
от -20 до +40 |
± 0,05 |
30/120 |
|
|
Хлор Cl2 |
0 - 10 |
- |
да |
от -20 до +40 |
± 0,4 |
10/60 |
|
|
Диоксид хлора ClO2 |
0 - 3 |
- |
да |
от -20 до +40 |
± 0,3 |
20/120 |
|
|
Оксид углерода CO |
0 - 100 |
да |
да |
от -20 до +50 |
± 3 (диапазона 0 - 100) |
15/40 |
|
|
0 - 300 |
да |
да |
|||||
|
0 - 1000 |
да |
да |
|||||
|
Диоксид углерода CO2 |
(0 - 5) % об. |
- |
да |
от -20 до +40 |
± 3 |
20/120 |
|
|
(0 - 10) % об. |
- |
да |
|||||
|
Фосген COCl2 |
0 - 1 |
- |
да |
от -20 до +40 |
± 0,05 |
60/180 |
|
|
Этилен оксид ETO |
0 - 30 |
- |
да |
от -20 до +50 |
± 1 |
50/240 |
|
|
Водород H2 |
0 - 2000 |
да |
да |
от -20 до +50 |
± 5 % |
30/50 |
|
|
Сероводород H2S |
0 - 30 |
да |
да |
от -40 до +50 |
± 1,5 (диапазона 0 - 30) |
15/30 |
|
|
0 - 100 |
да |
да |
|||||
|
0 - 1000 |
да |
да |
|||||
|
Хлороводород HCl |
0 - 30 |
- |
да |
от -20 до +40 |
± 0,4 (диапазона 0 - 10) |
30/50 |
|
|
0 - 100 |
- |
да |
|||||
|
Водород цианистый HCN |
0 - 10 |
- |
да |
от -40 до +40 |
± 0,3 (диапазона 0 - 10) |
30/120 |
|
|
0 - 30 |
- |
да |
|||||
|
Аммиак NH3 |
0 - 100 |
да |
да |
от -20 до +40 |
± 5 |
25/70 |
|
|
0 - 1000 |
да |
да |
± 20 |
20/60 |
|||
|
0 - 5000 |
да |
да |
± 150 или 10 % |
60/180 |
|||
|
Оксид азота NO |
0 - 100 |
да |
да |
от -20 до +50 |
± 2 (диапазона 0 - 100) |
10/30 |
|
|
0 - 300 |
да |
да |
|||||
|
0 - 1000 |
да |
да |
|||||
|
Диоксид азота NO2 |
0 - 10 |
- |
да |
от -20 до +50 |
± 0,8 |
30/60 |
|
|
0 - 30 |
- |
да |
|||||
|
Кислород O2 |
(0 - 30) % об. |
да |
да |
от -20 до +40 |
0,4 об. (от 15 до 22 % O2) |
6/15 |
|
|
Фосфин PH3 |
0 - 1 |
- |
да |
от -20 до +40 |
± 0,05 |
30/120 |
|
|
Силен SiH4 |
0 - 50 |
- |
да |
от -20 до +40 |
± 1 |
25/120 |
|
|
Диоксид серы SO2 |
0 - 10 |
- |
да |
от -20 до +50 |
± 0,7 (диапазона 0 - 10) |
15/45 |
|
|
0 - 30 |
- |
да |
|||||
|
0 - 100 |
- |
да |
|||||
|
Метил хлорид CH3Cl |
500 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Метилен хлорид CH2Cl2 |
500 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Фреон R12 |
1 % об. |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Фреон R22 |
2000 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Фреон R123 |
2000 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
FX56 |
2000 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Фреон R134 a |
2000 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Фреон R142 b |
2000 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Фреон R11 |
1 % об. |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Фреон R23 |
1 % об. |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Фреон R141 b |
2000 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Фреон R143 a |
2000 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Фреон R404 a |
2000 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Фреон R507 |
2000 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Фреон R410 a |
1000 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Фреон R32 |
1000 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Фреон R227 |
1 % об. |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Фреон R407 c |
1000 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Фреон R408 |
1000 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Этанол |
500 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Толуол |
500 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Изопропанол |
500 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
2-бутанон (МЕК) |
500 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
|
Ксилол |
500 |
да |
- |
от -20 до +55 |
± 15 % (от 20 до 70 % FS) |
25/50 |
|
