ОКА газоанализатор (система газоаналитическая) многоканальный стационарный

Стационарные газоанализаторы ОКА предназначены для:
• определения массовой концентрации углекислого газа CO₂ и / или других токсичных газов по выбору Заказчика (хлористого водорода HCl, аммиака NH₃, хлора Cl₂, угарного газа CO, сероводорода H₂S, диоксида серы SO₂, фтора F₂, фтористого водорода HF и двуокиси азота NO₂), при наличии в обозначении модели газоанализатора буквы «Т», например, ОКА-Т;
• измерение содержания суммы горючих газов (с градуировкой по водороду H₂, или метану CH₄, или пропану C₃H₈, или гексану C₆H₁₄, или угарному газу CO (высокие концентрации), или другому горючему газу по выбору Заказчика), при наличии в обозначении модели прибора буквы «М», например, ОКА-М;
• определения объёмной доли кислорода, при наличии в обозначении модификации газоанализатора цифры «92», например, ОКА-92МТ;
• сигнализации о выходе концентраций контролируемых газов за установленные пороговые значения.

Газоанализатор (газоаналитическая система) может иметь несколько модификаций, в зависимости от измеряемых газов: ОКА-92МТ, ОКА-М, ОКА-92М, ОКА-МТ, ОКА-Т, ОКА-92Т, ОКА-92.

Газоанализатор ОКА внесён в Государственный реестр средств измерений и поставляется с обязательной поверкой.

Область применения:

- промышленные котельные и топочные;
- тоннели, колодцы и другие подземные сооружения;
- гаражные комплексы, СТО и т.д.
- морозильные камеры;
- канализационные насосные станции;
- химические производства;
- склады ГСМ;
- ЖКХ;
- подземные паркинги, парковки, закрытые автостоянки;
- автозаправки;
- системы противоаварийной защиты;
- объекты хранения аммиака;
- другие места, где необходимо контролировать кислород, токсичные и горючие газы.

Газоанализатор имеют следующие исполнения:

1. исполнение И21 (многоканальный газоанализатор «ОКА» - до 16 каналов измерения) и его модификации:
- ОКА-92МТ - измеряет кислород, горючие и токсичные газы.
- ОКА-92 - измеряет кислород;
- ОКА-92М - измеряет кислород и горючие газы;
- ОКА-М - измеряет метан или другой горючий газ;
- ОКА-Т - измеряет токсичные газы;
- ОКА-МТ - измеряет горючие и токсичные газы;
- ОКА-92Т - измеряет кислород и токсичные газы.
2. исполнение И22Д0 и И22Д1 (малогабаритный газоанализатор «ОКА» с креплением на DIN-рейку, с индикацией «И22Д1» и без индикации «И22Д0» - до 2 каналов измерения) и его модификации:
- ОКА-92 - измеряет кислород;
- ОКА-М - измеряет метан или другой горючий газ;
- ОКА-Т - измеряет токсичные газы;
- ОКА-92М - измеряет кислород и горючие газы;
- ОКА-92Т - измеряет кислород и токсичные газы;
- ОКА-МТ - измеряет горючие и токсичные газы.

Исполнения И22Д0 и И22Д1 – СНЯТЫ с производства и заменены на исполнения И23 и И22Д2;

3. исполнение И23 (моноблочный стационарный газоанализатор «ОКА» со встроенным блоком датчиков - 1 канал измерения с возможностью построения многоканальной системы до 1024 точек контроля измерения (объединение до 32 газоаналитических систем с максимальным количеством каналов 32 в каждой)) и его модификации:
- ОКА-92 - измеряет кислород;
- ОКА-М - измеряет метан или другой горючий газ;
- ОКА-Т - измеряет токсичные газы.
4. исполнение И22Д2 (многоканальный газоанализатор «ОКА» с креплением на DIN-рейку, с графическим дисплеем - до 4 каналов измерения) и его модификации:
- ОКА-92Т - измеряет кислород и токсичные газы;
- ОКА-92 - измеряет кислород;
- ОКА-Т - измеряет токсичные газы;
- ОКА-М - измеряет метан или другой горючий газ;
- ОКА-92М - измеряет кислород и горючие газы;
- ОКА-МТ - измеряет горючие и токсичные газы;
- ОКА-92МТ - измеряет кислород, горючие и токсичные газы.

Принцип работы прибора базируется на преобразовании измеренных концентраций в электрические параметры газочувствительных ячеек (сенсоров).

В газоанализаторах ОКА применяются следующие типы сенсоров:
- электрохимические (для измерения концентраций сероводорода, кислорода, угарного газа, хлора, хлористого водорода, аммиака, двуокиси серы, фтористого водорода, двуокиси азота);
- термокаталитические и полупроводниковые (для измерения ДВК суммы горючих газов);
- оптические (для измерения концентраций метана, пропана, углекислого газа и угарного газа).

Список нормативных документов, регламентирующих применение стационарных газоанализаторов серии ОКА:

- ГОСТ 12.3.006 - 75 «ССБТ. Эксплуатация водопроводных и канализационных сооружений и сетей»;
- ПОТ Р М-025-2002 «Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства» не действует, отменен. Заменен Приказом 758н;
- Приказ 758н "Об утверждении Правил по охране труда в жилищно-коммунальном хозяйстве";
- СНиП 21-02-99 «Стоянка автомобилей» (п. 6.13);
- ГОСТ 12.1.005-88 ССБТ «Общие санитарно-гигиенические требования к воздуху рабочей зоны»;
- РД 12-341-00 «Инструкция по контролю за содержанием окиси углерода в помещениях котельных»;
- РД 10-319-99 «Типовая инструкция по безопасному ведению работ для персонала котельных»;
- ВСН 64-86 «Методические указания по установке сигнализаторов и газоанализаторов контроля довзрывоопасных и предельно допустимых концентраций химических веществ в воздухе производственных помещений»;
- ПБ 09-594-03 «Правила безопасности при производстве, хранении, транспортировании и применении хлора»;
- ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления».

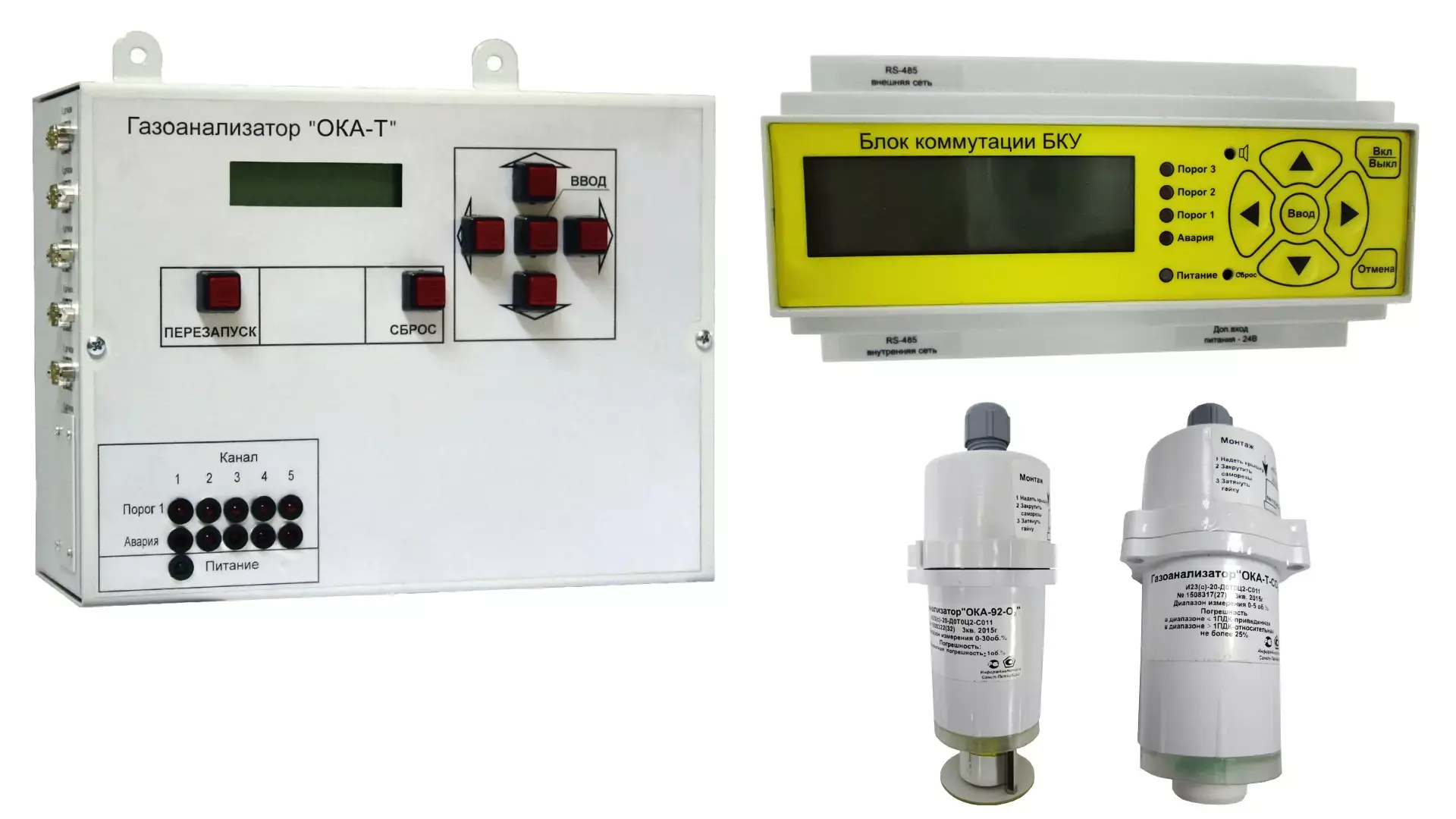

Внешний вид исполнений газоанализатора

Преимущества использования газоанализаторов ОКА (исполнение И23 – «моноблок») при подключении в общую цифровую линию связи:

- система газового анализа может быть адаптирована под конкретный проект и алгоритм функционирования программными и аппаратными средствами;
- отдельные блоки (газоанализаторы, блоки коммутации) можно разместить вблизи функционально связанных устройств;
- возможность наращивания системы как по числу выносных датчиков, так и по выполняемым функциям;
- расстояние между блоками газоаналитической системы может достигать до 1200 метров;
- возможность создания измерительных систем разного уровня сложности;
- при прохождении поверки газоанализатор может быть отключен без нарушения функционирования оставшейся части системы;
- количество кабеля при монтаже существенно снижено по сравнению с многоканальными газоанализаторами, изготовленными по традиционным схемам;
- каждый моноблок является самостоятельным газоанализатором, снабжён световой сигнализацией и, по запросу, токовым выходом (4-20 мА);
- приборы можно объединить в измерительные системы разного уровня, от простых, применяемых в своём составе только один прибор до сложных, объединяющих любое, необходимое для решения задач контроля, число одноканальных газоанализаторов;
- системы, состоящие из одноканальных газоанализаторов, объединённых в измерительную систему, особенно удобны для мониторинга протяжённых объектов, где правила безопасности требуют значительного количества точек контроля газовоздушной среды.

Пример типовой схемы на базе стационарных газоанализаторов «ОКА» со встроенным блоком датчика (моноблок)

Перечень измеряемых газов Примечания:
*) в воздухе рабочей зоны объёмная доля кислорода не превышает верхнего предела измерений, поэтому перегрузка по кислороду не нормируется;
**) сенсоры на углекислый газ (CO₂) и горючие газы (СН₄, С₃Н₈, С₆Н₁₄, Н₂, СО) выдерживают перегрузку по концентрации при содержании определяемого газа до 100 %;
***) приведённые значения вызывают погрешность не более 0,5 ПДК измеряемого компонента;
****) перекрёстная чувствительность каналов углеводородов, градуированных по одному из указанных в таблице, с другим горючем газом не нормируется.

Перечень поверочных газовых смесей, применяемые для поверки газоанализатора
