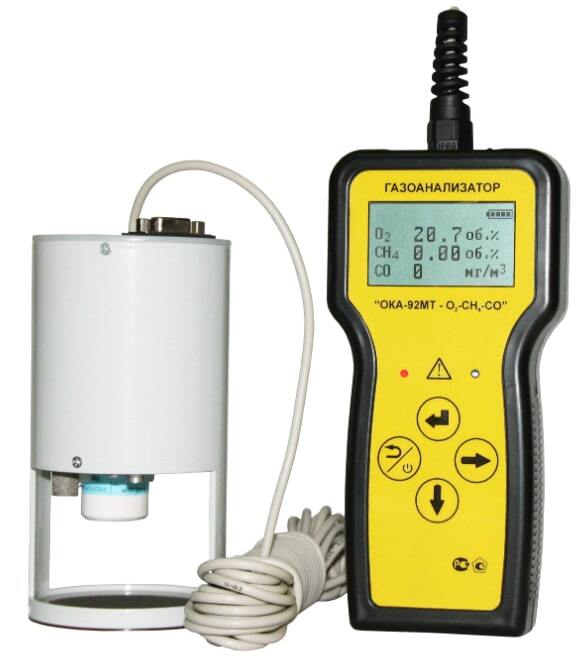

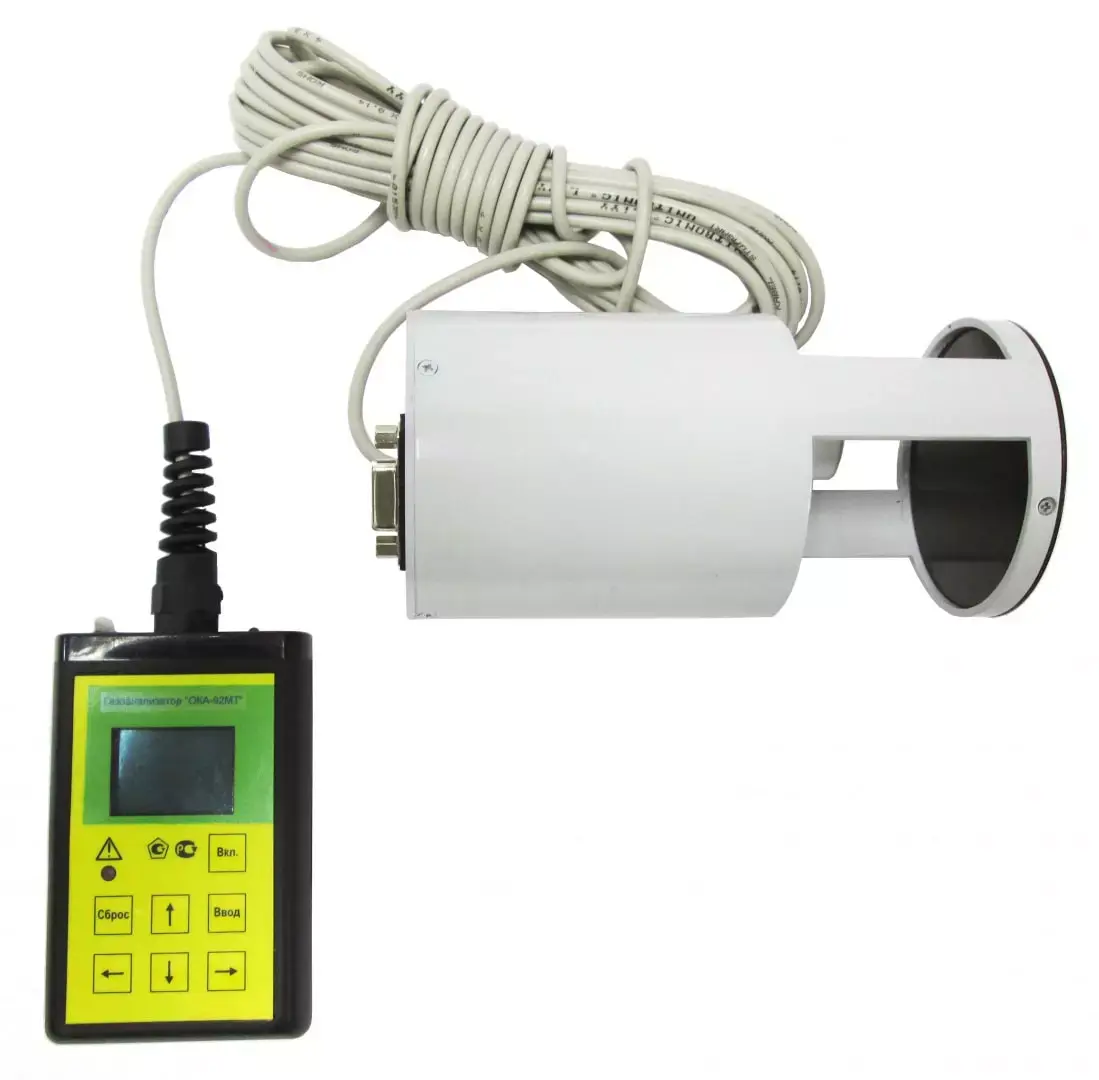

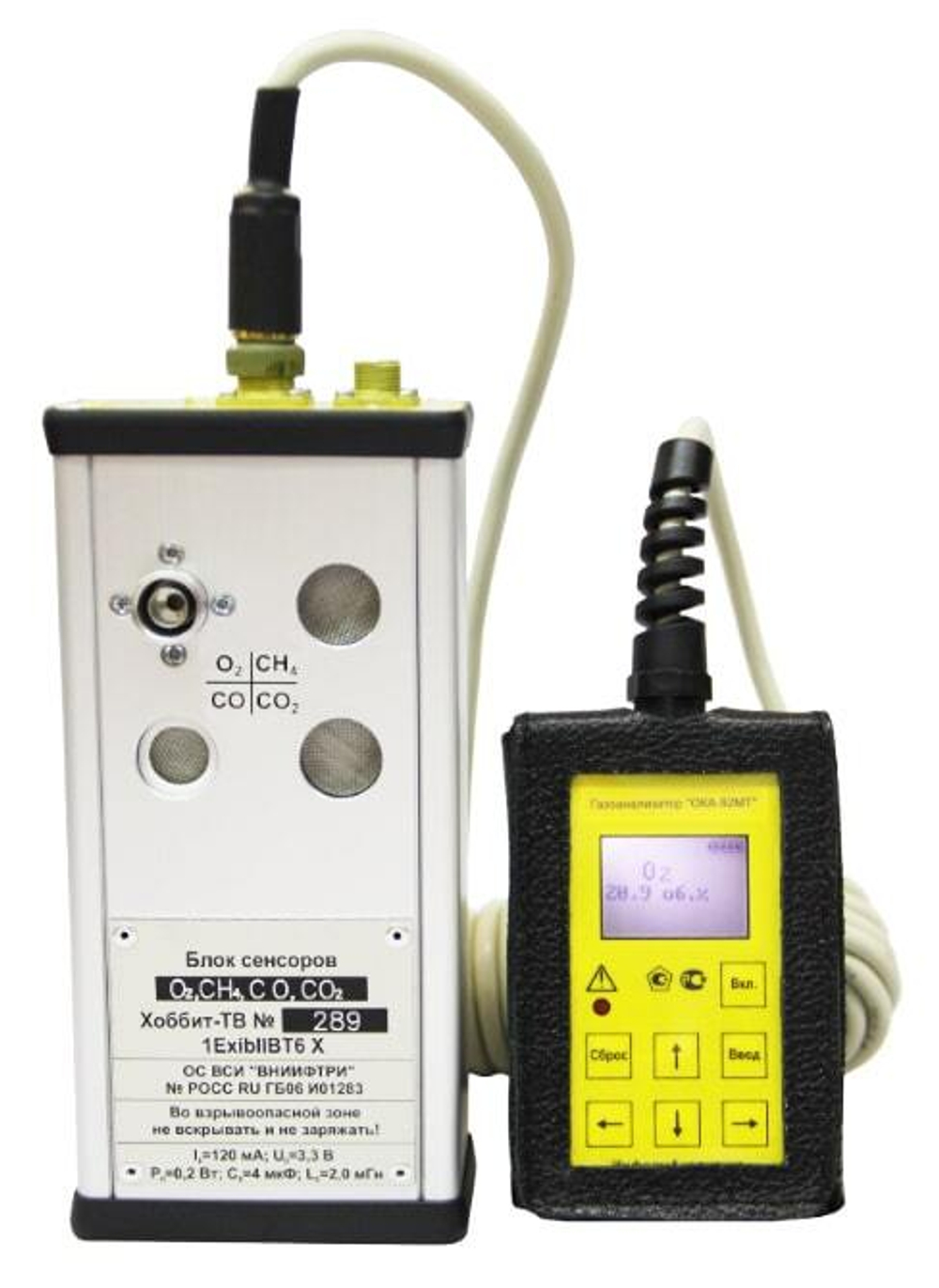

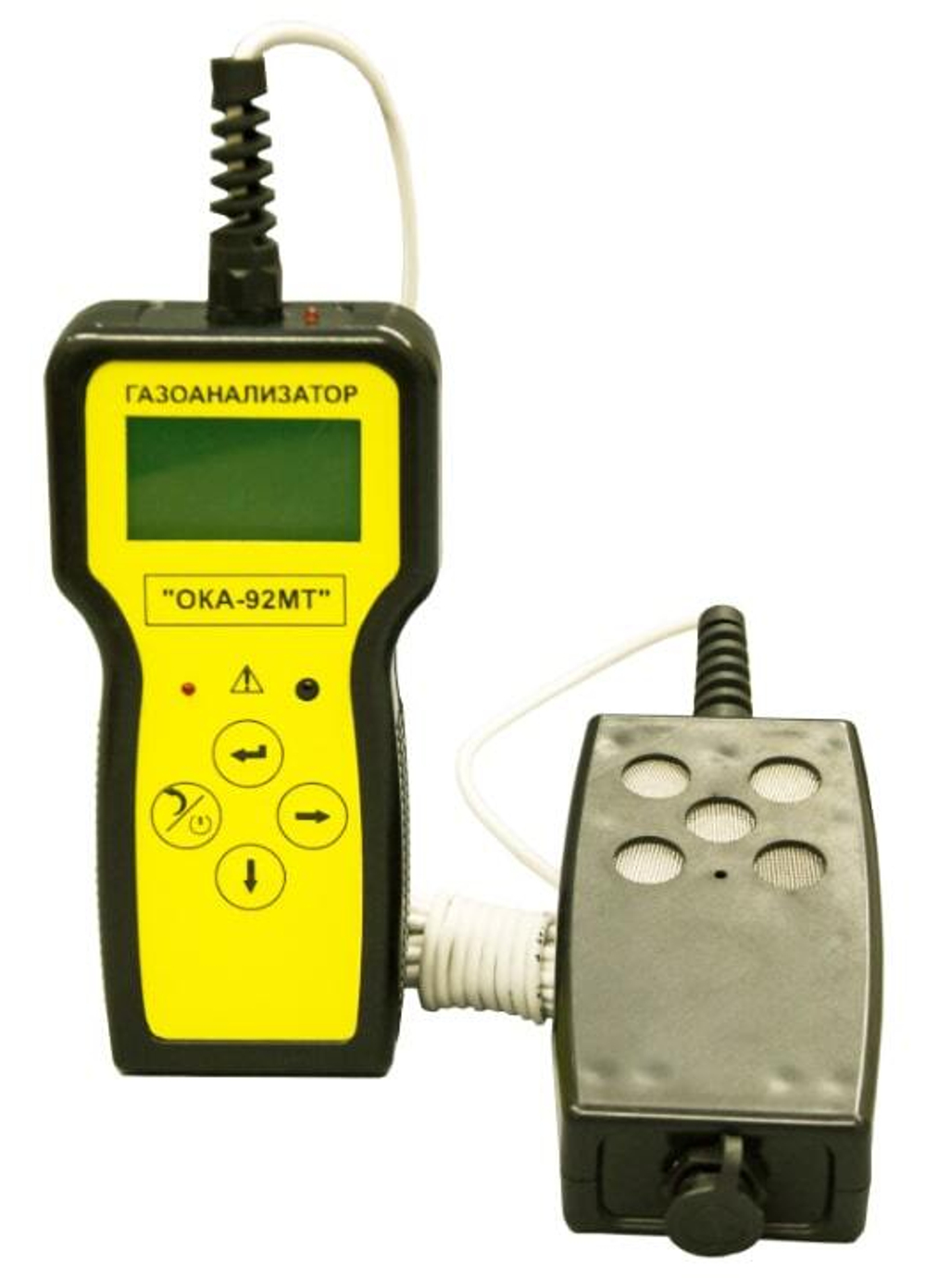

Серийно производимый двухканальный портативный сигнализатор газов отечественной разработки ОКА-92Т предназначен для непрерывного измерения горючих и токсичных газов в воздухе рабочей зоны. Газоанализатор ОКА-92Т выпускается и как индивидуальный прибор со встроенными датчиками, и как прибор с выносным блоком датчиков на кабеле от 6 до 30 метров длиной. Длину кабеля необходимо указывать во время заказа. В стандартную комплектацию входит шестиметровый кабель. Наиболее часто используется при работе в канализационных коллекторах, колодцах, туннелях, баках, закрытых помещениях.
НПП “Газоаналит” рекомендует совместное применение газоанализатора ОКА-92Т с выносным блоком датчиков и вентилятора для продувки колодцев ВСП-500М (на 12 В и 24В), а также мобильного вентилятора SHT (с питанием от сети 220 В).
В газоанализаторе ОКА-92Т могут использоваться следующие типы сенсоров: термокаталитические и инфракрасные (оптические). Принцип работы газоанализатора основан на измерении проходящего сквозь сенсоры электрического сигнала. Полученный сигнал путём перерасчёта преобразуется в концентрацию газа.
Газоанализатор ОКА выпускается в 5 исполнениях:
- И11 (общепромышленное с выносным блоком датчиков);
- И11 (взрывозащищённое с выносным блоком датчиков);

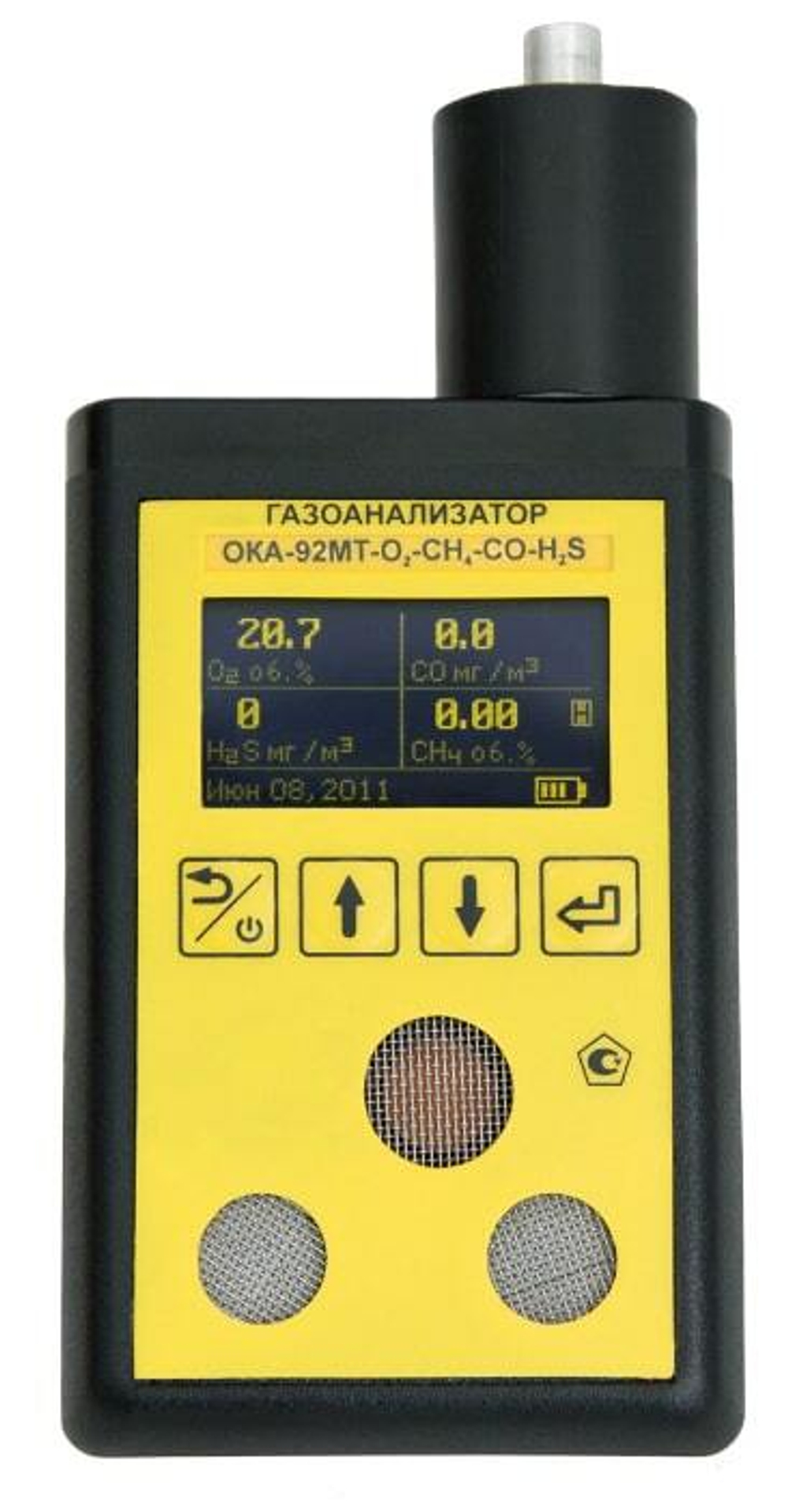

- И13 (индивидуальный со встроенными датчиками);
- В3а (взрывозащищённое с питанием от батарей);
- В3б (взрывозащищённое с питанием от аккумуляторов);
Для управления и настройки устройства на передней панели расположены клавиши управления. Для отображения результатов измерений имеется встроенный жидкокристаллический цифровой дисплей. Для удобства работы с газоанализатором и хранения в комплекте поставки предусмотрена сумка для переноски.
Безопасность, точность и надёжность изделия подтверждаются соответствующими свидетельствами и сертификатами. Устройство внесено в государственный реестр СИ Российской Федерации.
Область применения:
- колодцы (кабельные теплофикационные, водопроводные, канализационные и др.);
- канализационные насосные станции;
- ЖКХ;
- склады ГСМ;
- воздух рабочей зоны промышленных помещений;
- тепловые и телефонные сети;
- топливно-энергетический комплекс (ТЭК);
- тоннели;
- канализационные коллекторы и стоки;
- туннели, цистерны, баки, подвалы и другие помещения, где недостаток кислорода или превышение концентраций токсичных и горючих газов представляют угрозу здоровью людям или возможность взрыва.
Перечень поверочных газовых смесей, применяемые для поверки газоанализатора
|
Измеряемый газ |
ПГС №2, мг/м3 |
ПГС №4, мг/м3 |
ПГС №5, мг/м3 |
|
Кислород (O2) |
(6,0 ± 1,0) |
(15,0 ± 2,0) |
(28,0 ± 2,0) |
|
Оксид углерода (CO - воздух) |
(15 ± 2) |
(50 ± 5) |
(90 ± 10) |
|
Сероводород (H2S - азот) |
(7,5 ± 1) |
(15 ± 1,5) |
(27 ± 3) |
|
Диоксид серы (SO2 - азот) |
(7,5 ± 1) |
(50 ± 5) |
(90 ± 10) |
|
Хлор (Cl2 - воздух) |
(0,55 ± 0,06) |
(5,5 ± 0,6) |
(11 ± 1) |
|
Хлористый водород (HCl - азот) |
(3,8 ± 0,04) |
(10 ± 1) |
(18 ± 2) |
|
Фтористый водород (HF - воздух) |
(0,4 ± 0,04) |
(1,3 ± 0,2) |
(2,2 ± 0,3) |
|
Аммиак (NH3 - азот) |
(15 ± 2) |
(50 ± 5) |
(90 ± 10) |
|
Диоксид азота (NO2 - азот) |
(1,5 ± 0,2) |
(10 ± 2) |
(18 ± 2) |
|
Диоксид углерода (CO2 - азот) |
(0,35 ± 0,5), об. % |
(2,5 ± 0,5), об. % |
(4,75 ± 0,5), об. % |
Список нормативных документов, регламентирующих применение переносных газоанализаторов ОКА:
- ГОСТ 12.3.006 - 75 «ССБТ. Эксплуатация водопроводных и канализационных сооружений и сетей»;
- Приказ 758н "Об утверждении Правил по охране труда в жилищно-коммунальном хозяйстве";
- ПОТ Р М-025-2002 «Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства» не действует, отменен. Заменен Приказом 758н;
- ПБ 09-594-03 «Правила безопасности при производстве, хранении, транспортировании и применении хлора»;
- ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления».
Форма и примеры заказа
В обозначении газоанализатора серии ОКА цифра «92» обозначает наличие сенсора на кислород, буква «М» обозначает наличие сенсора на горючие газы, а буква «Т» обозначает наличие сенсора на токсичные газы.
При заказе конкретной модификации обязательно указывать следующее:
- тип конструкции (с выносным блоком датчиков или встроенным);
- длину соединительного кабеля между блоком индикации и выносным датчиком (от 6 до 30 метров);
- тип газоанализатора (общепромышленный или взрывозащищённый).
Примеры заказа:
- ОКА-92МТ (O2, CH4, CO) переносной газоанализатор кислорода, горючих и токсичных газов с калибровкой по метану и угарному газу с выносным блоком датчиков на кабеле 6 метров, исполнение общепромышленное;
- ОКА-92МТ (O2, CH4, CO, H2S) переносной газоанализатор кислорода, горючих и токсичных газов с калибровкой по метану, угарному газу и сероводороду со встроенным блоком датчиков, исполнение взрывозащищённое;
- ОКА-92МТ (O2, C6H14, H2S) переносной газоанализатор кислорода, горючих и токсичных газов с калибровкой по гексану, сероводороду с выносным блоком датчиков на кабеле 14 метров, исполнение взрывозащищённое.
