Применяется для одновременного контроля профицитного или дефицитного содержания объёмной доли кислорода и опасных массовых концентраций токсичных и горючих газов в воздухе рабочей зоны для обеспечения безопасности работающего персонала при обслуживании колодцев, цистерн, канализационных люков, подвалов и другим объектов подземного типа, где вероятнее всего могут скапливаться вредные вещества и пары.
ОКА-92МТ представляет собой переносной многокомпонентный (измерение от 1 до 5 газов одновременно) газоанализатор с цифровой индикацией с диффузионным отбором пробы (без встроенного насоса) со встроенным блоком датчиков (сенсоров) или с выносным блоком датчиков на кабеле от 6 до 30 метров.
Газоанализаторы делятся на три основных исполнения:

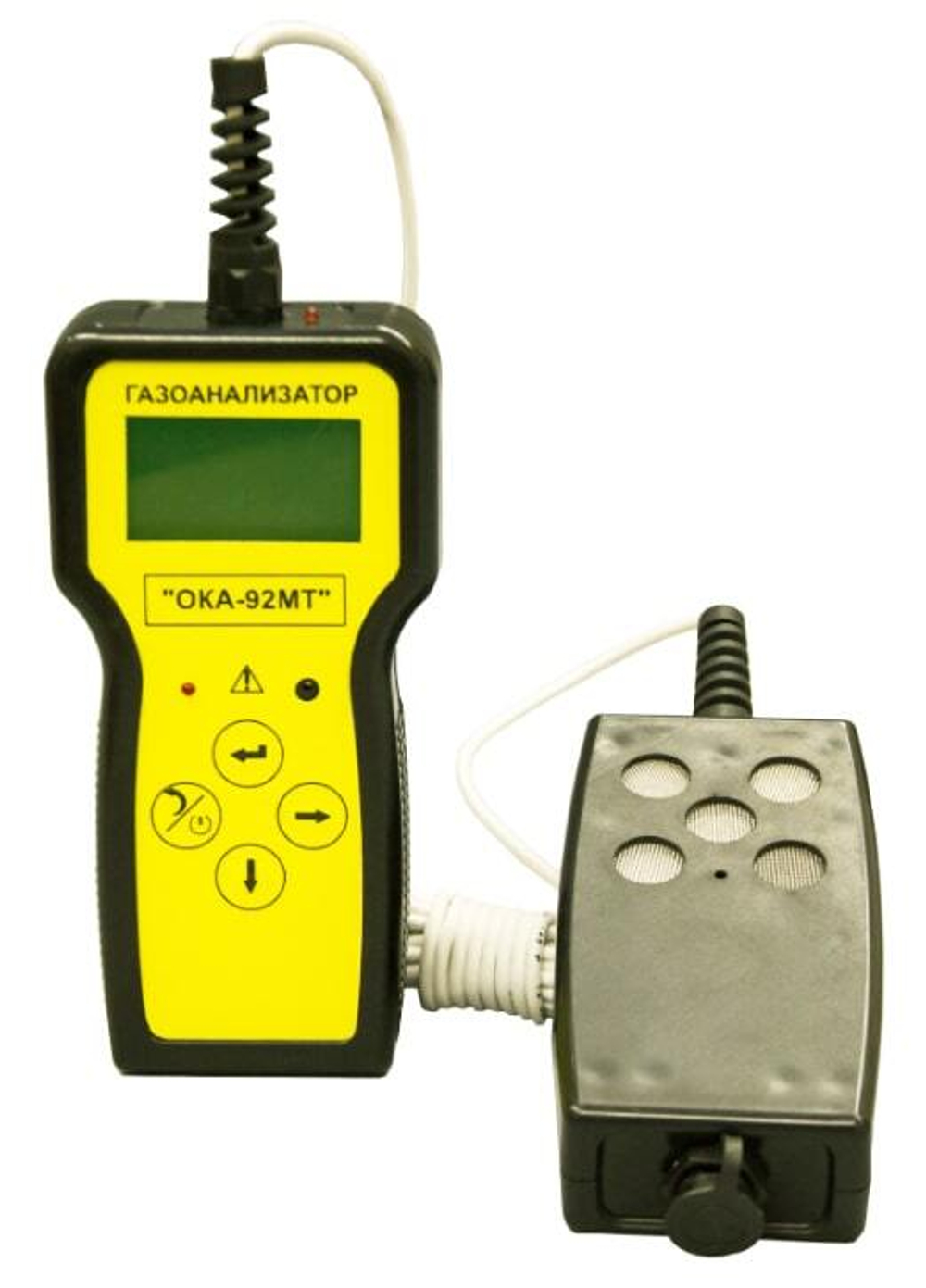

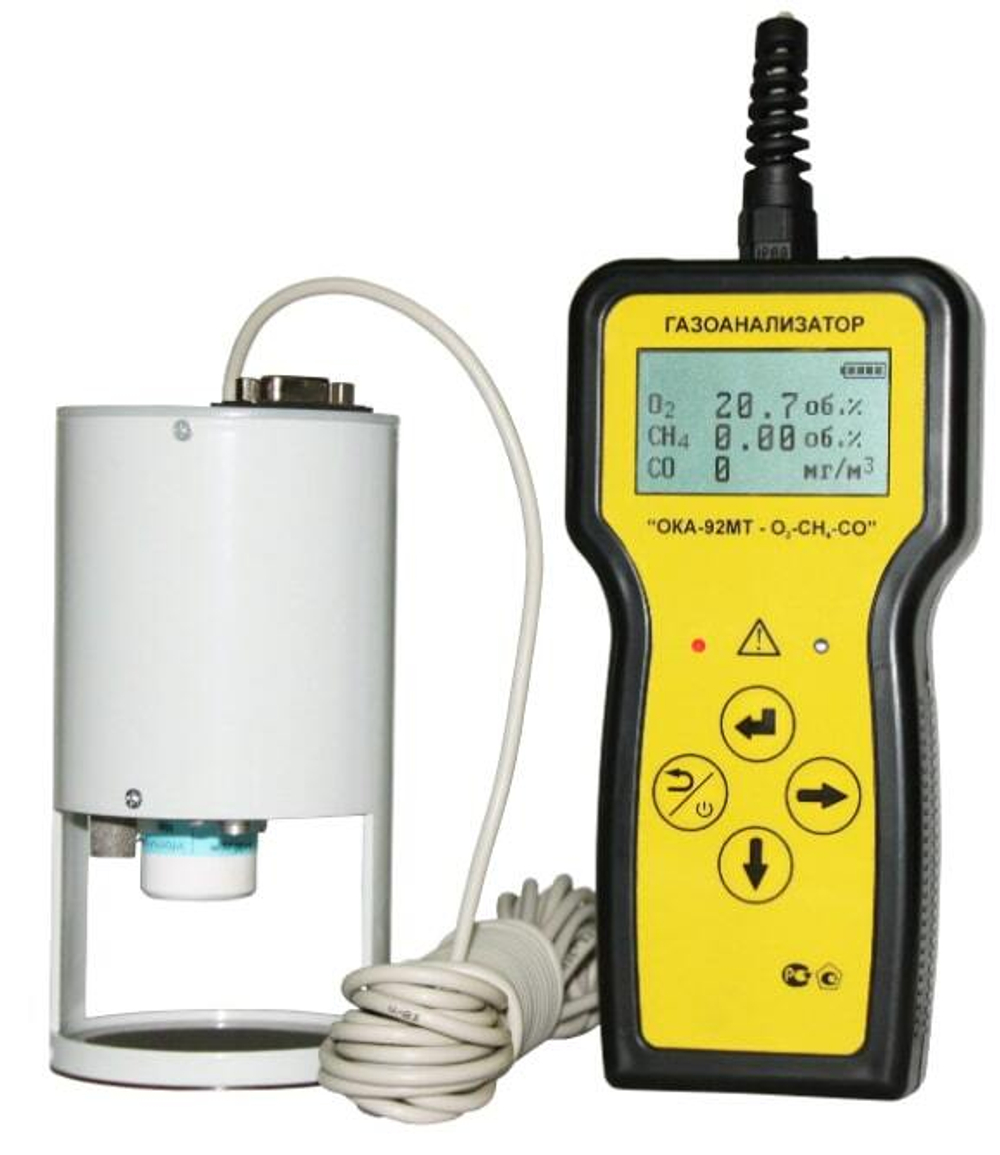

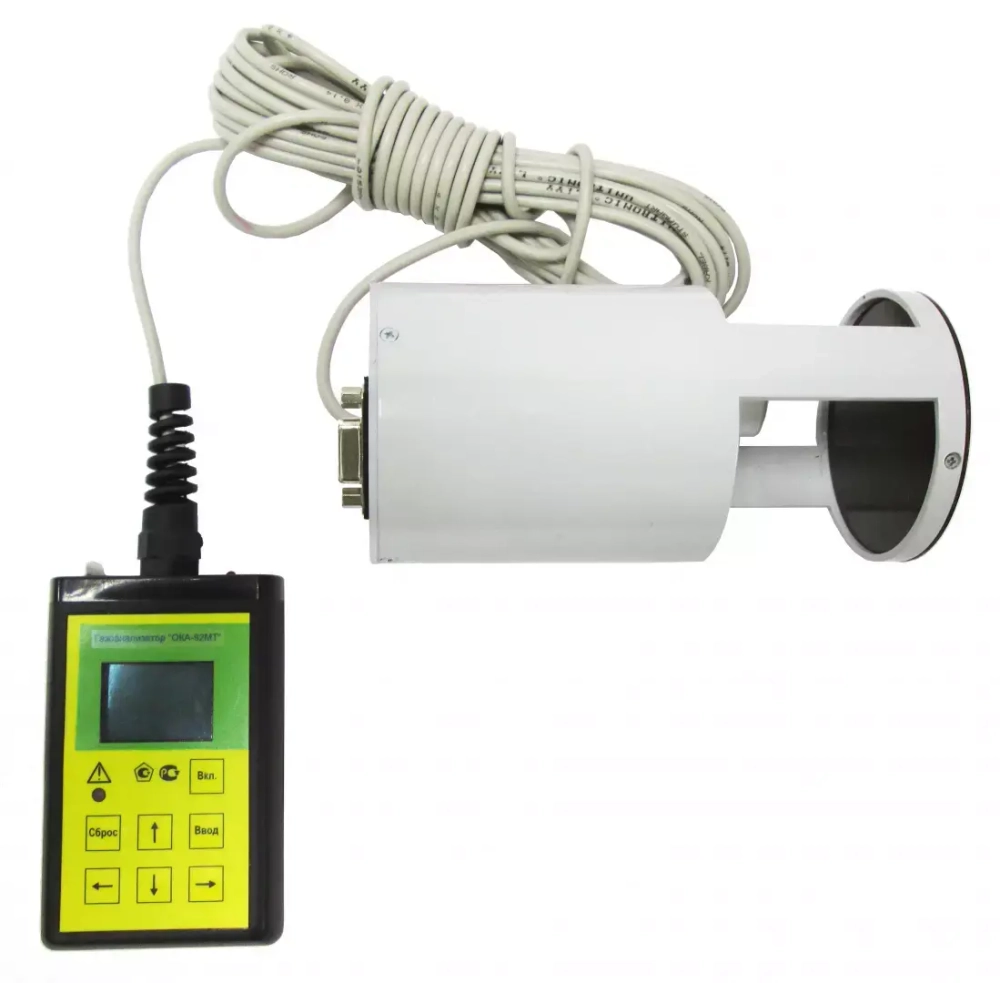

1. с выносным блоком датчиков на кабеле шесть и более метров;

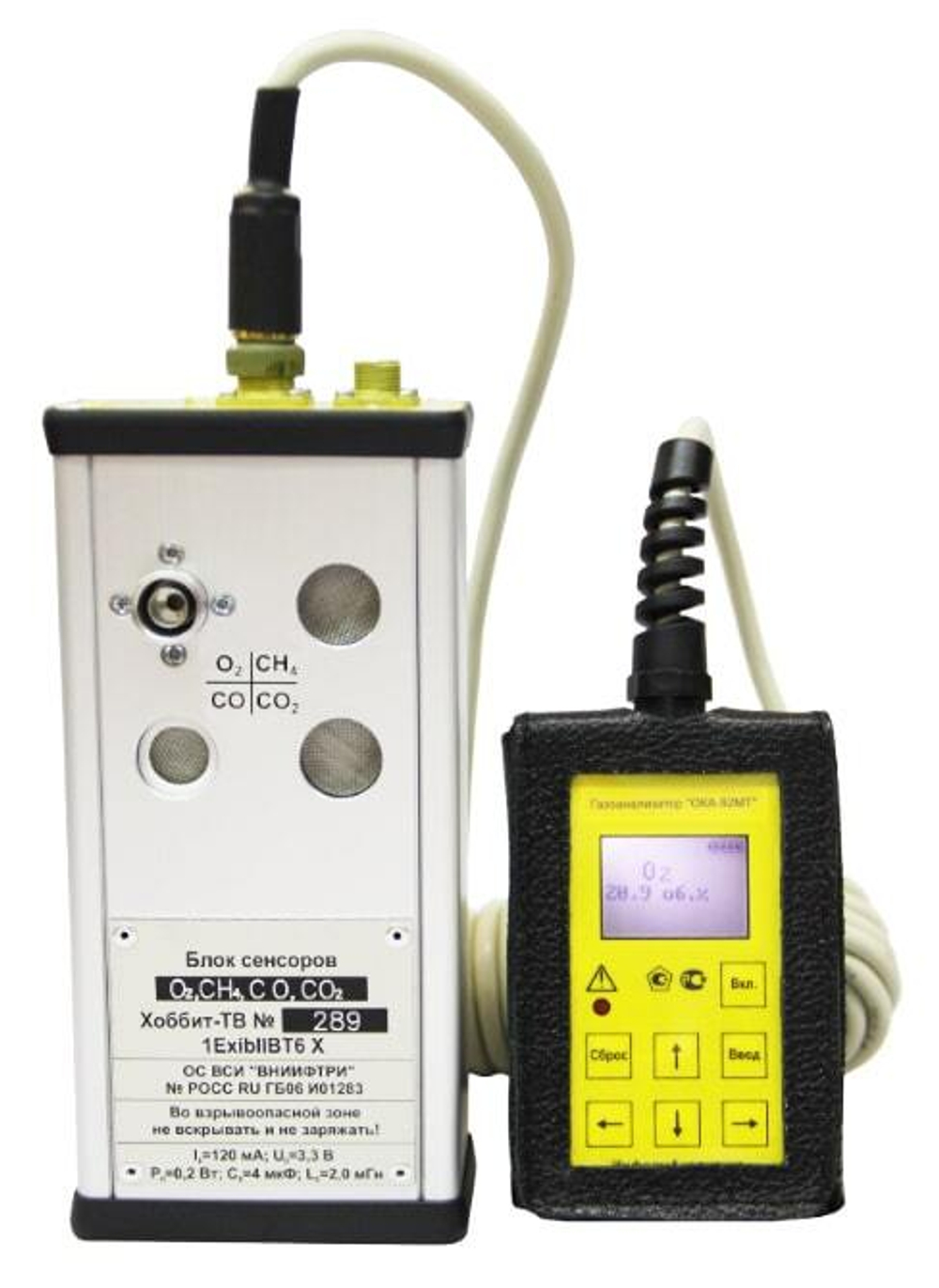

2. с выносным блоком датчиков «Хоббит-ТВ» во взрывозащищённом исполнении на кабеле шесть и более метров;

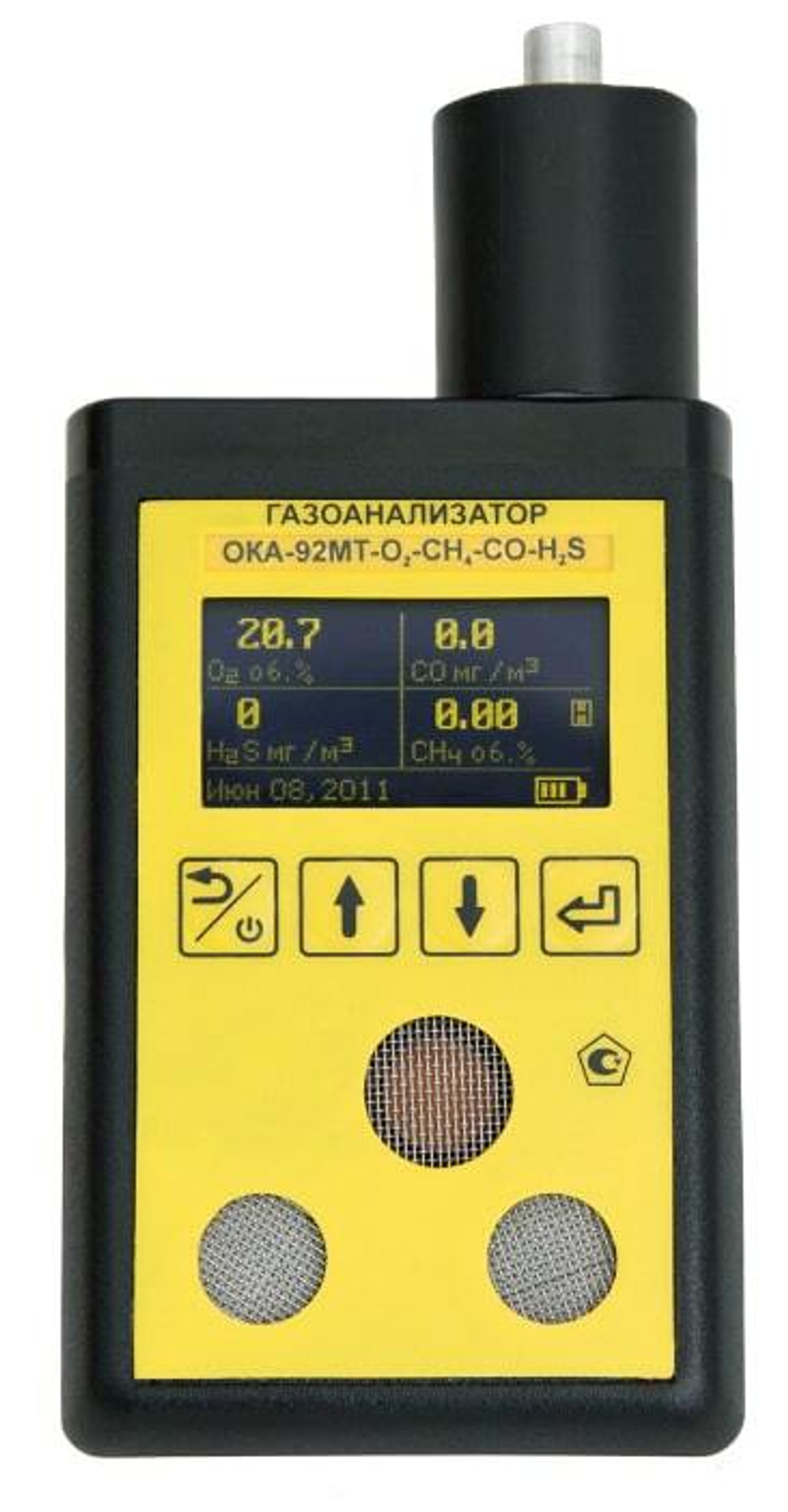

3. с оснащённым встроенным блоком сенсором (малогабаритные индивидуальные и персональные).
Газоанализаторы взрывозащищённого исполнения с выносным датчиком, а также общепромышленного исполнения с выносным датчиком и со встроенным датчиком (персональные) могут быть как однокомпонентными (на 1 газ), так и многокомпонентными (от 2 до 5 газов).
Для работы в колодцах, тоннелях, шахтах применяется классическая модель ОКА-92МТ с выносным блоком датчиков на кабеле от 6 до 30 метров на следующие газы: кислород (O2), угарный газ (CO), сероводород (H2S), метан (CH4) - это самые распространённые газы, скапливающиеся в подземных сооружениях.
Серийно изготавливаемый газоанализатор внесён в Государственный реестр средств измерений и отгружается Заказчику с обязательной поверкой.
После произведения измерений газоанализатором на объектах, где уровень концентрации газов превышает допустимые пределы используют специальные вентиляторы для нагнетания свежего воздуха и удаления паров вредных веществ для человека - ВСП-500М, SHT, ВГОН.
Основные особенности и преимущества:
- небольшой вес и компактные размеры;
- цифровая индикация результатов измерений на ЖК индикаторе;
- встроенная звуковая и световая сигнализация;
- электронная установка нуля;
- специальная модификация прибора для применения водоканалами и ЖКХ для работы в колодцах различного назначения – с выносным блоком датчиков на кабеле от 6 до 30 метров;
- возможность передачи результатов измерений на компьютер при помощи mini-USB кабеля;
- возможность изготовления взрывозащищённого исполнения газоанализатора;
- наличие индикации разряда аккумулятора;
- широкий температурный диапазон эксплуатации прибора (от -40 до +50 °С);
- средний полный срок службы прибора – 10 лет.
Область применения:
- колодцы (кабельные теплофикационные, водопроводные, канализационные и др.);
- канализационные насосные станции;
- ЖКХ;
- склады ГСМ;
- воздух рабочей зоны промышленных помещений;
- тепловые и телефонные сети;
- топливно-энергетический комплекс (ТЭК);
- тоннели;
- канализационные коллекторы и стоки;
- туннели, цистерны, баки, подвалы и другие помещения, где недостаток кислорода или превышение концентраций токсичных и горючих газов представляют угрозу здоровью людям или возможность взрыва.
Форма и примеры заказа
В обозначении газоанализатора серии ОКА цифра «92» обозначает наличие сенсора на кислород, буква «М» обозначает наличие сенсора на горючие газы, а буква «Т» обозначает наличие сенсора на токсичные газы.
При заказе конкретной модификации обязательно указывать следующее:
- тип конструкции (с выносным блоком датчиков или встроенным);
- длину соединительного кабеля между блоком индикации и выносным датчиком (от 6 до 30 метров);
- тип газоанализатора (общепромышленный или взрывозащищённый).
Примеры заказа:
- ОКА-92МТ (O2, CH4, CO) переносной газоанализатор кислорода, горючих и токсичных газов с калибровкой по метану и угарному газу с выносным блоком датчиков на кабеле 6 метров, исполнение общепромышленное;
- ОКА-92МТ (O2, CH4, CO, H2S) переносной газоанализатор кислорода, горючих и токсичных газов с калибровкой по метану, угарному газу и сероводороду со встроенным блоком датчиков, исполнение взрывозащищённое;
- ОКА-92МТ (O2, C6H14, H2S) переносной газоанализатор кислорода, горючих и токсичных газов с калибровкой по гексану, сероводороду с выносным блоком датчиков на кабеле 14 метров, исполнение взрывозащищённое.
Перечень поверочных газовых смесей, применяемые для поверки газоанализатора
|
Измеряемый газ |
ПГС №2, мг/м3 |
ПГС №4, мг/м3 |
ПГС №5, мг/м3 |
|
Кислород (O2) |
(6,0 ± 1,0) |
(15,0 ± 2,0) |
(28,0 ± 2,0) |
|
Метан (CH4 - воздух) |
(0,15 ± 0,03) |
(0,25 ± 0,05) |
(0,45 ± 0,05) |
|
Пропан (C3H8 - воздух) |
(0,06 ± 0,01) |
(0,1 ± 0,01) |
(0,18 ± 0,02) |
|
Гексан (C6H14 - воздух) |
(0,9 ± 0,1), мг/дм3 |
(2 ± 0,2), мг/дм3 |
(3,6 ± 0,4), мг/дм3 |
|
Водород (H2 - воздух) |
(0,14 ± 0,02) |
(0,2 ± 0,02) |
(0,44 ± 0,04) |
|
Оксид углерода - как горючий газ (CO - воздух) |
(0,37 ± 0,07) |
(0,6 ± 0,06) |
(1,1 ± 0,1) |
|
Оксид углерода (CO - воздух) |
(15 ± 2) |
(50 ± 5) |
(90 ± 10) |
|
Сероводород (H2S - азот) |
(7,5 ± 1) |
(15 ± 1,5) |
(27 ± 3) |
|
Диоксид серы (SO2 - азот) |
(7,5 ± 1) |
(50 ± 5) |
(90 ± 10) |
|
Хлор (Cl2 - воздух) |
(0,55 ± 0,06) |
(5,5 ± 0,6) |
(11 ± 1) |
|
Хлористый водород (HCl - азот) |
(3,8 ± 0,04) |
(10 ± 1) |
(18 ± 2) |
|
Фтористый водород (HF - воздух) |
(0,4 ± 0,04) |
(1,3 ± 0,2) |
(2,2 ± 0,3) |
|
Аммиак (NH3 - азот) |
(15 ± 2) |
(50 ± 5) |
(90 ± 10) |
|
Диоксид азота (NO2 - азот) |
(1,5 ± 0,2) |
(10 ± 2) |
(18 ± 2) |
|
Диоксид углерода (CO2 - азот) |
(0,35 ± 0,5), об. % |
(2,5 ± 0,5), об. % |
(4,75 ± 0,5), об. % |
Список нормативных документов, регламентирующих применение переносных газоанализаторов ОКА:
- ГОСТ 12.3.006 - 75 «ССБТ. Эксплуатация водопроводных и канализационных сооружений и сетей»;
- ПОТ Р М-025-2002 «Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства» не действует, отменен. Заменен Приказом 758н;
- Приказ 758н "Об утверждении Правил по охране труда в жилищно-коммунальном хозяйстве"
- ПБ 09-594-03 «Правила безопасности при производстве, хранении, транспортировании и применении хлора»;
- ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления».
