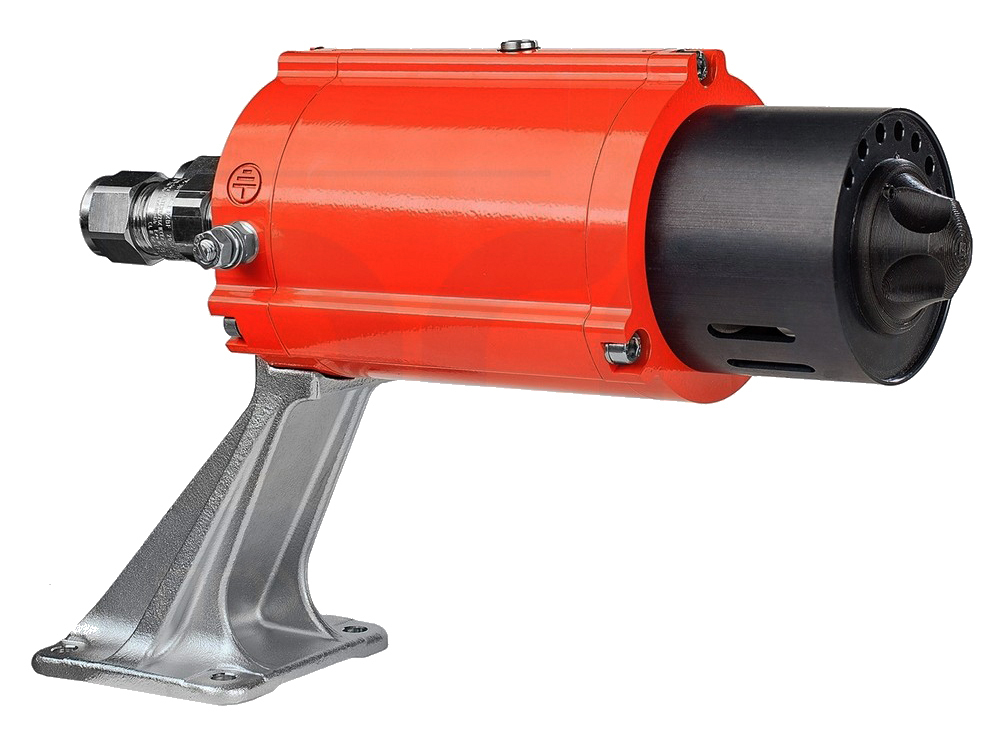

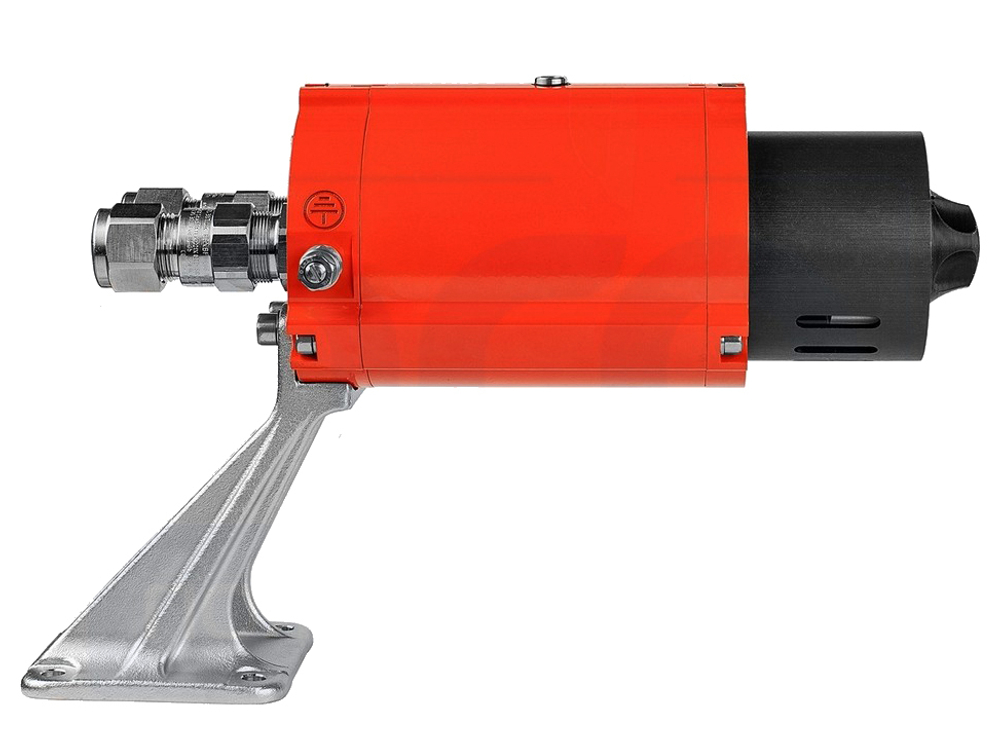

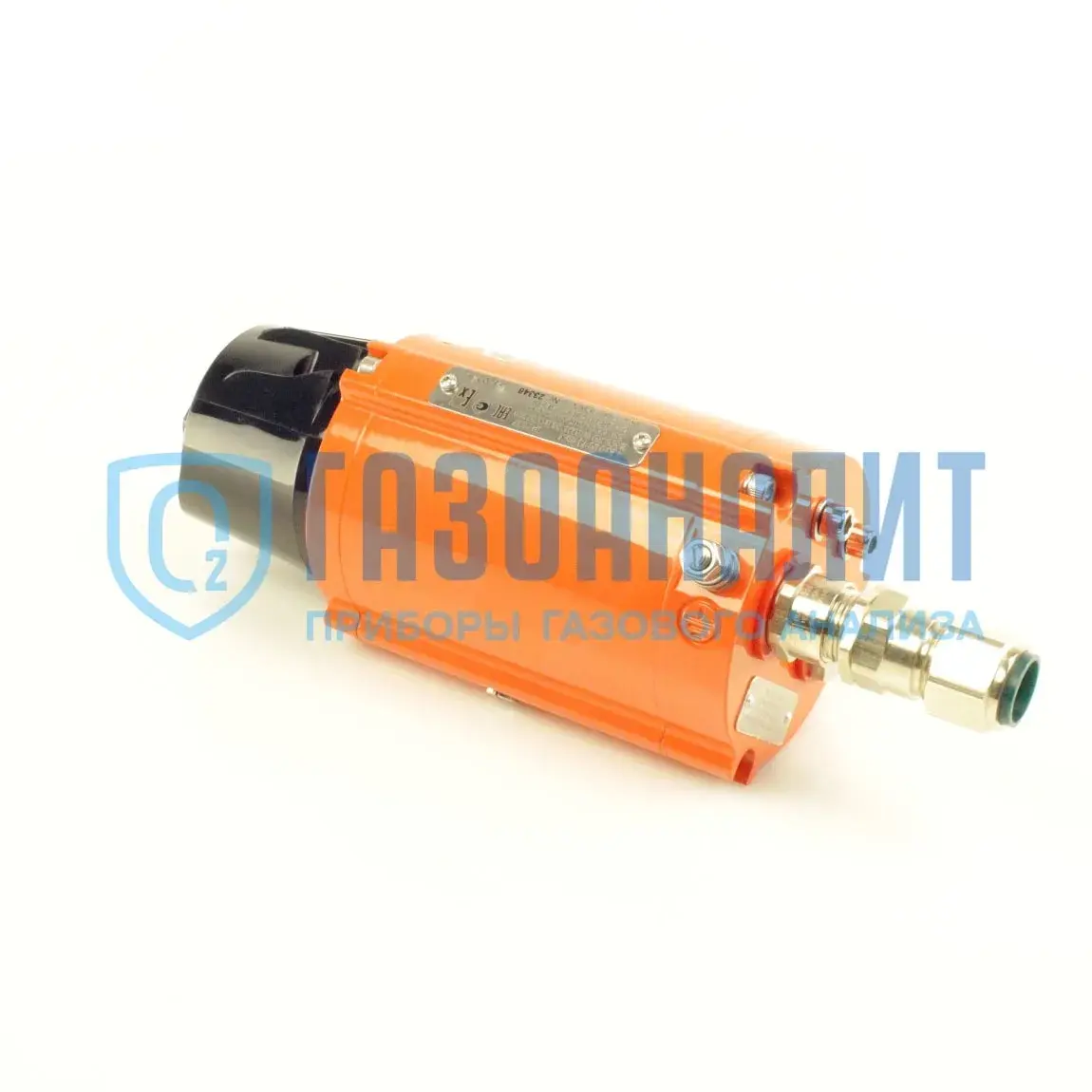

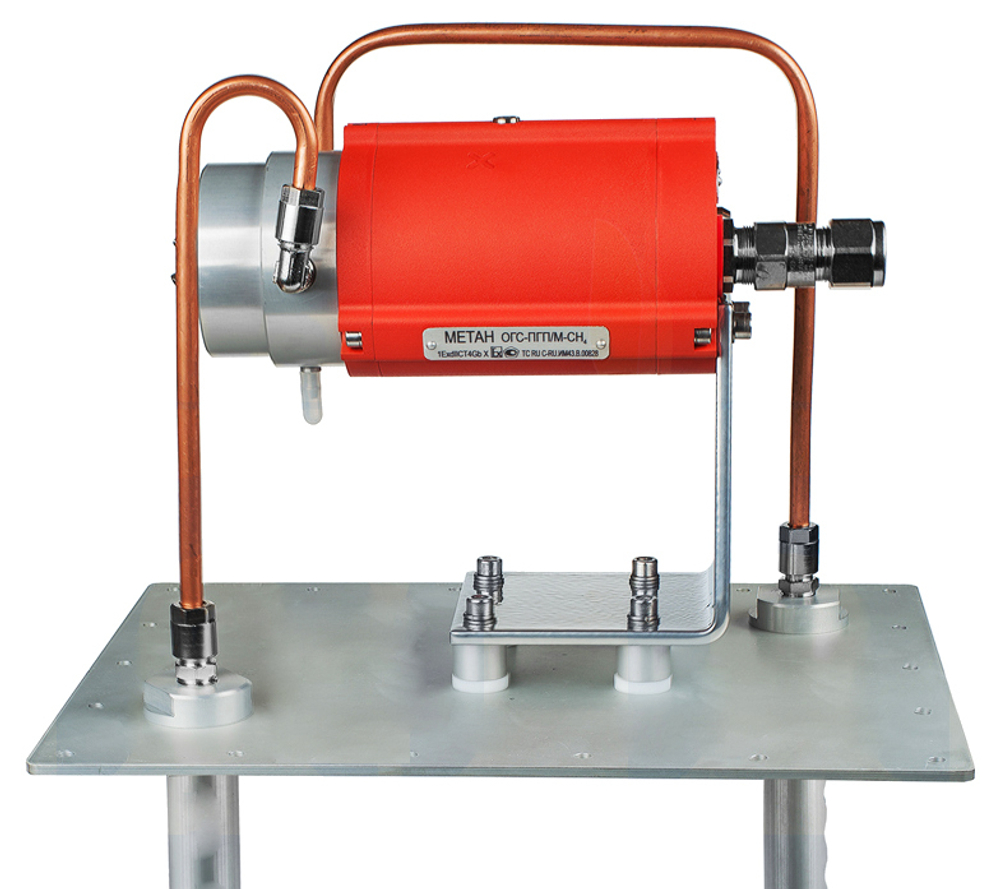

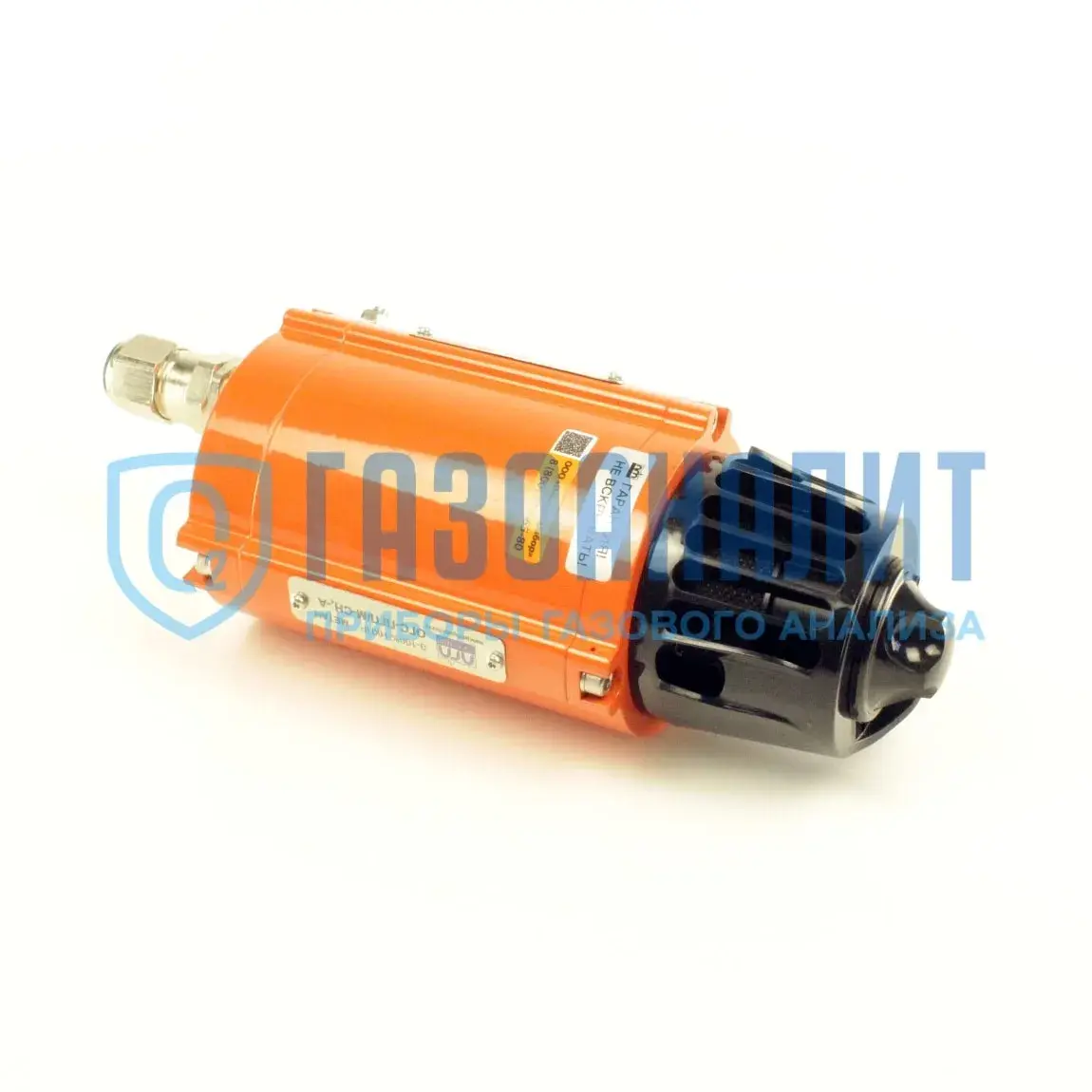

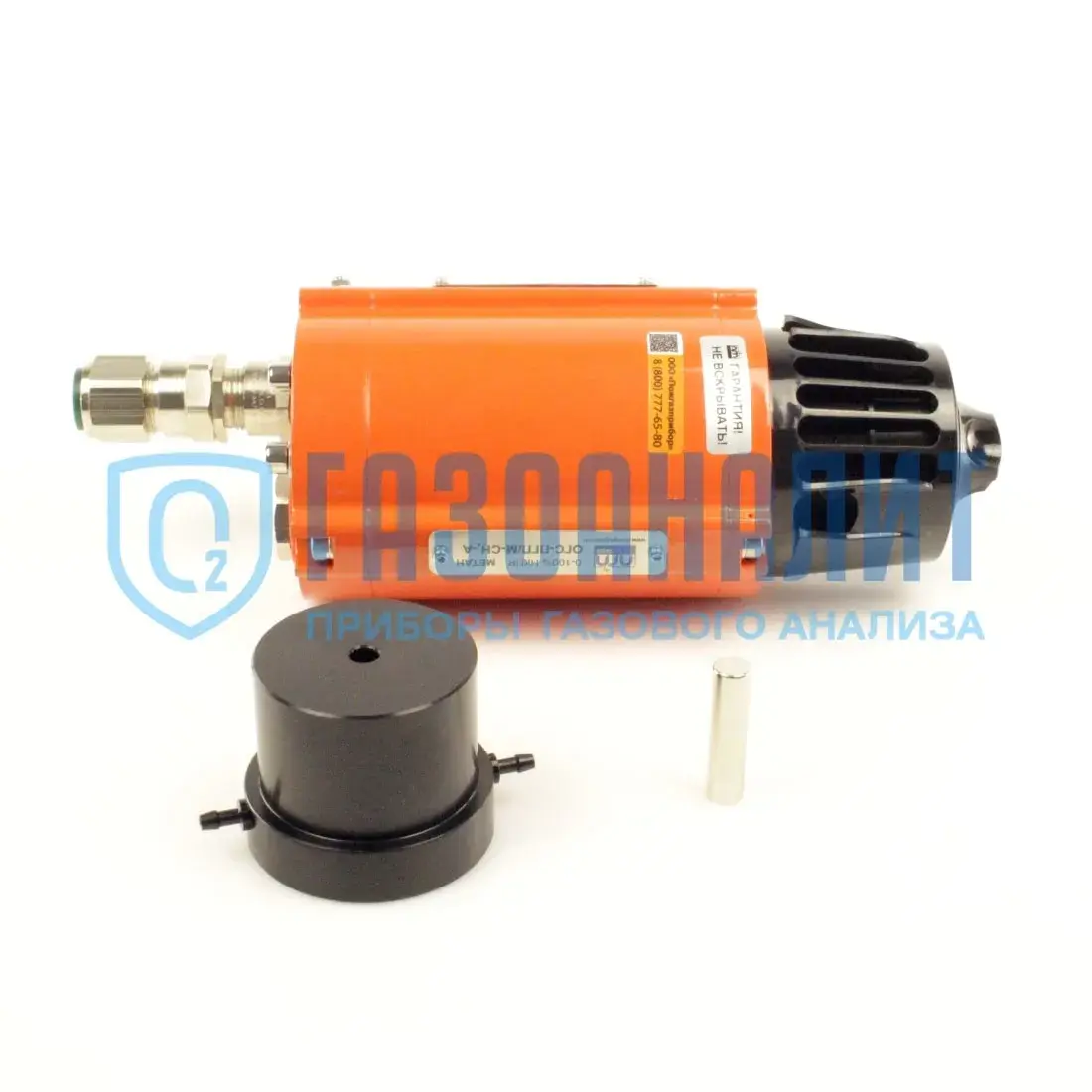

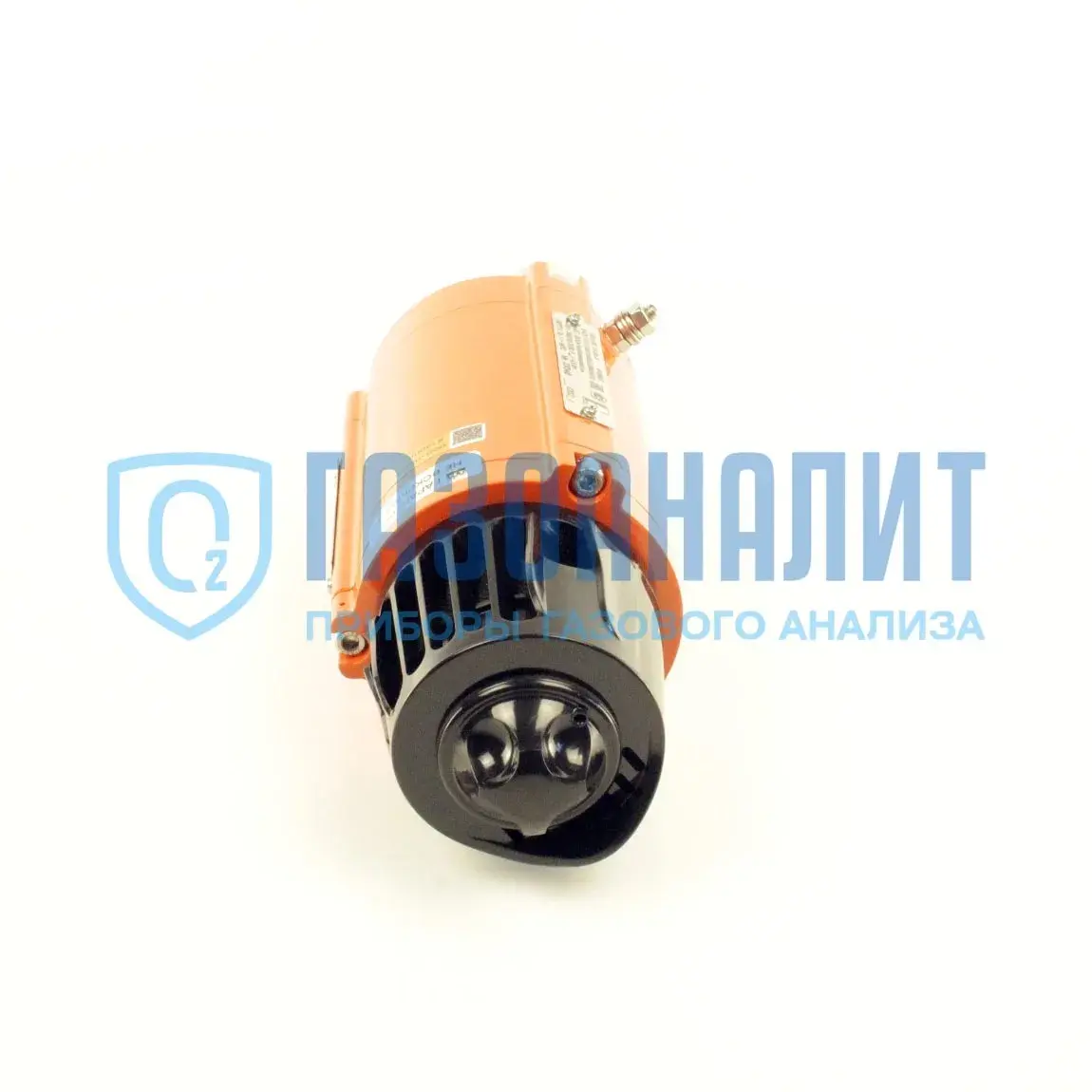

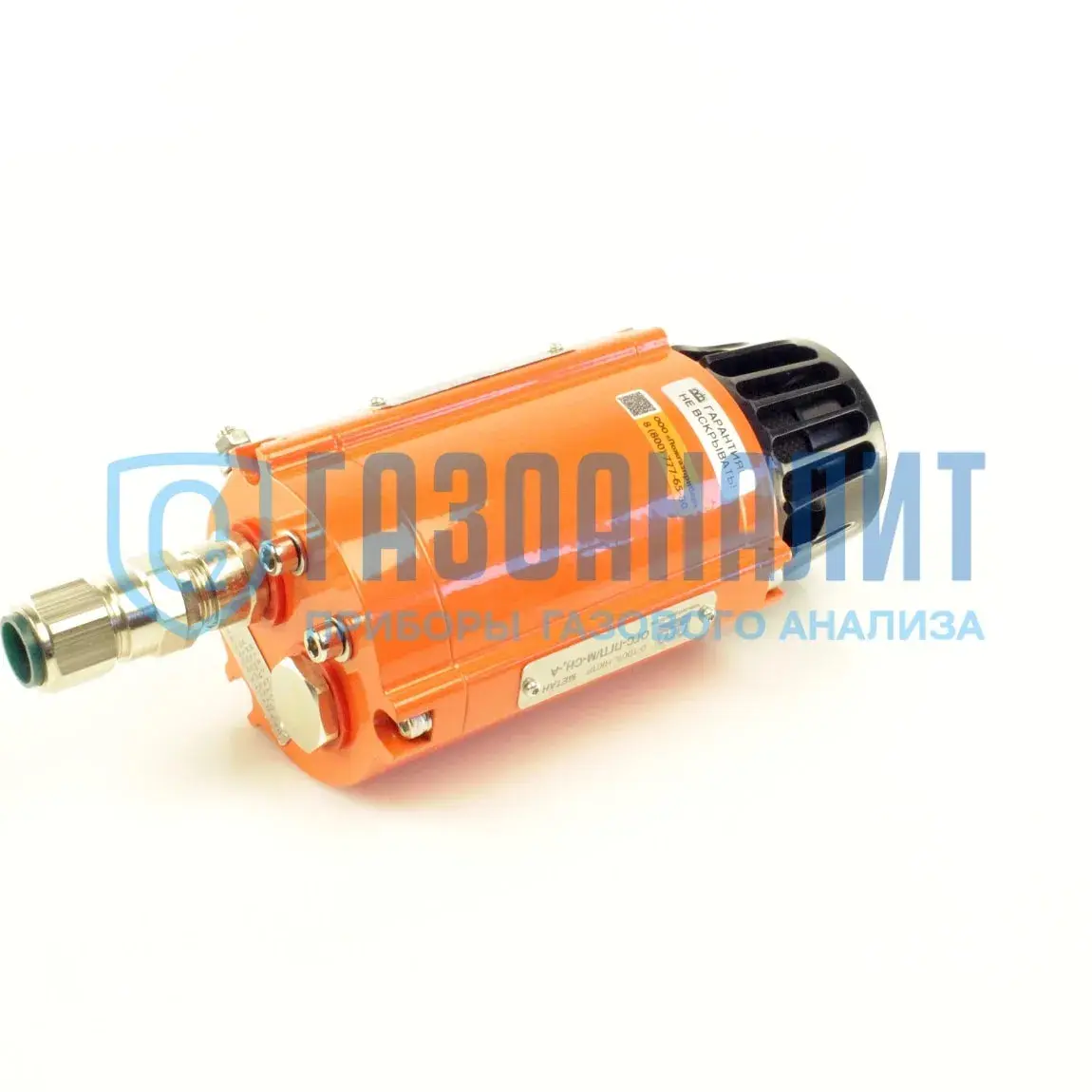

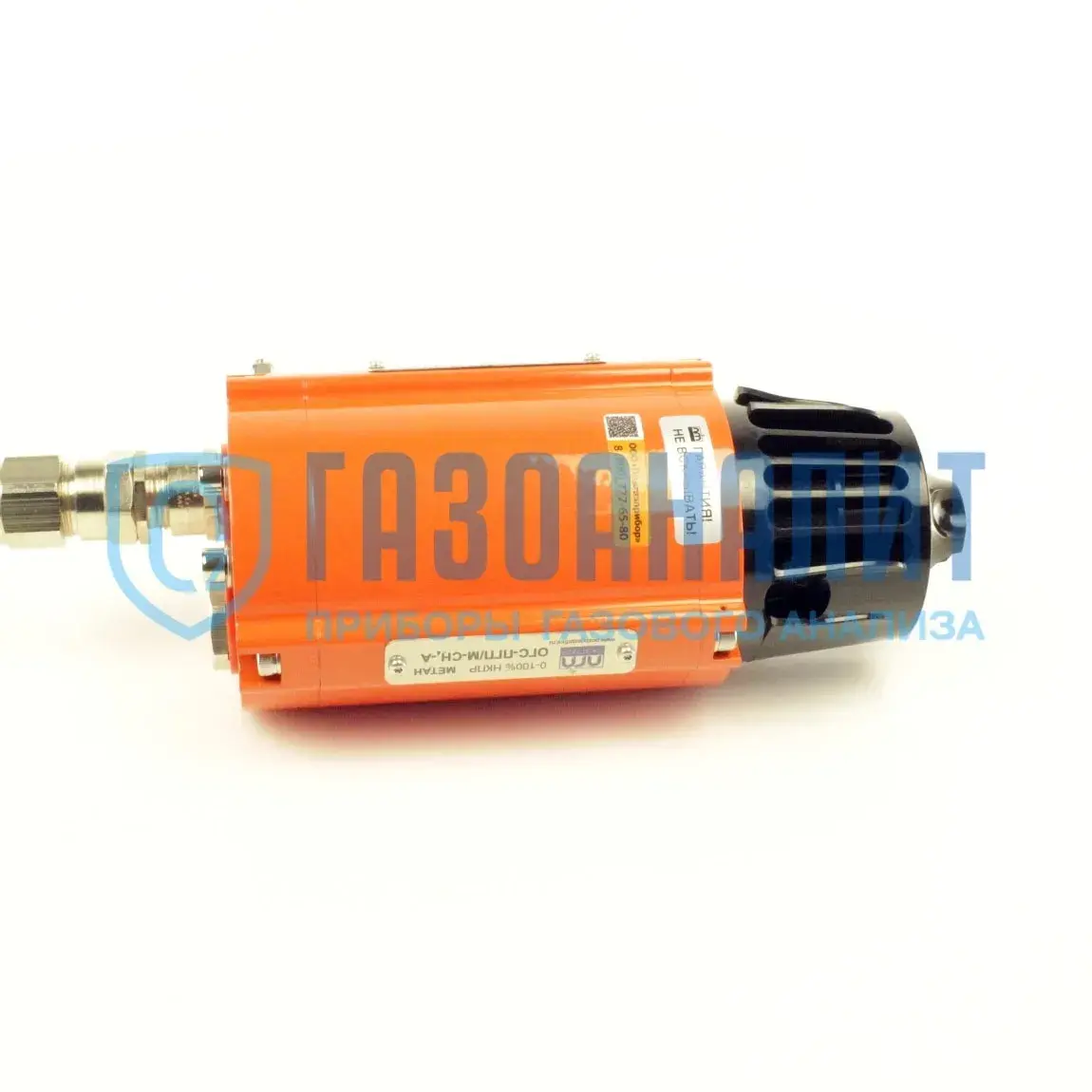

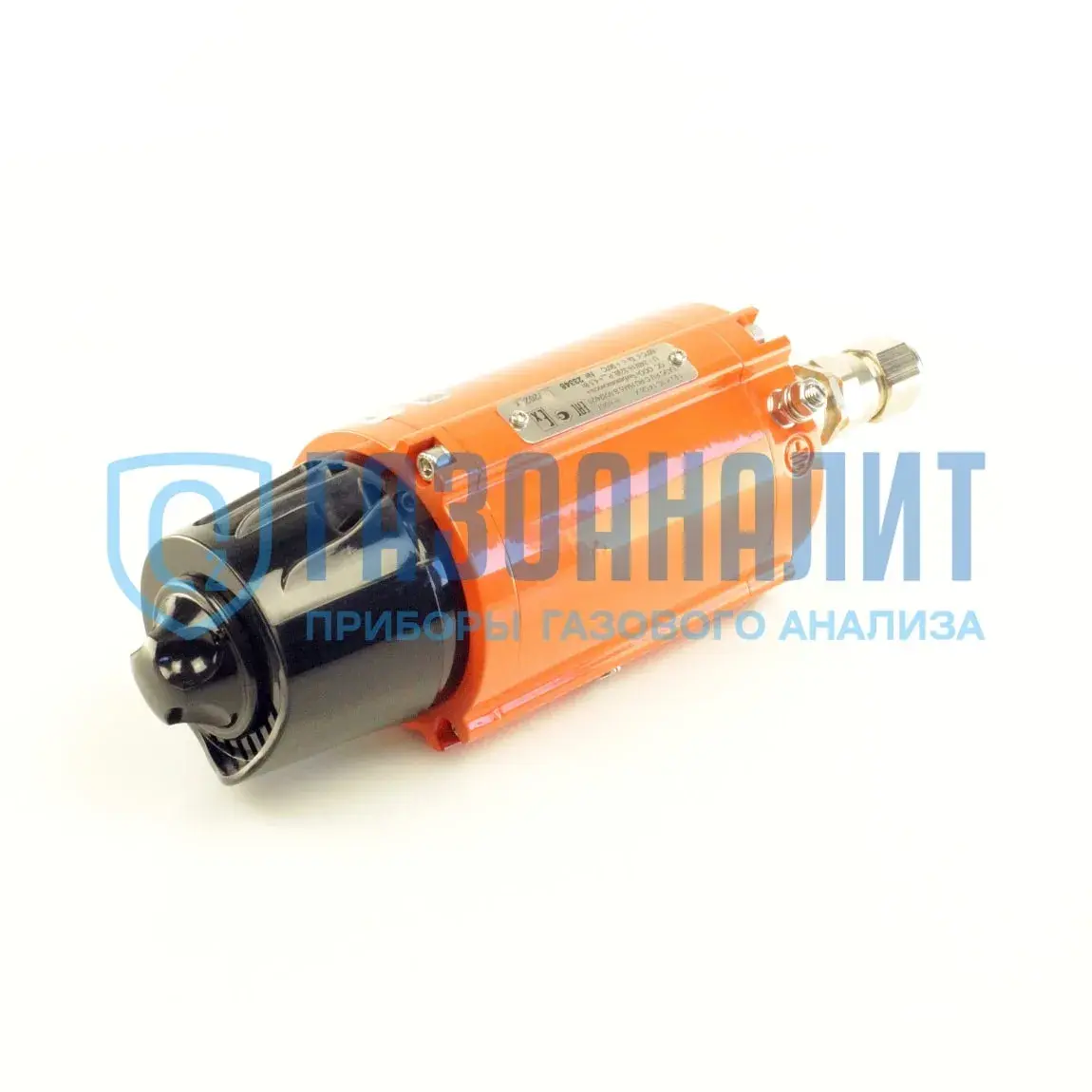

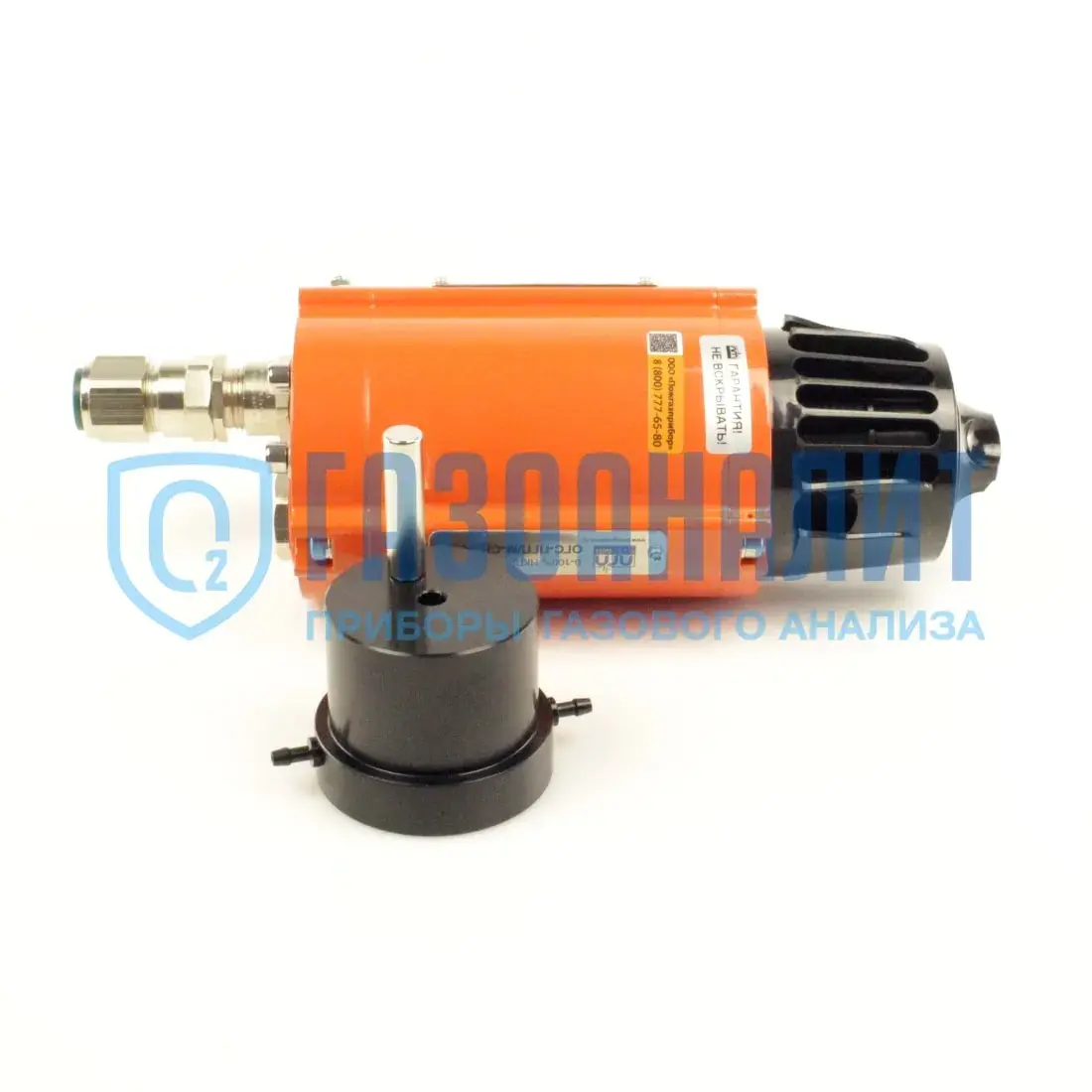

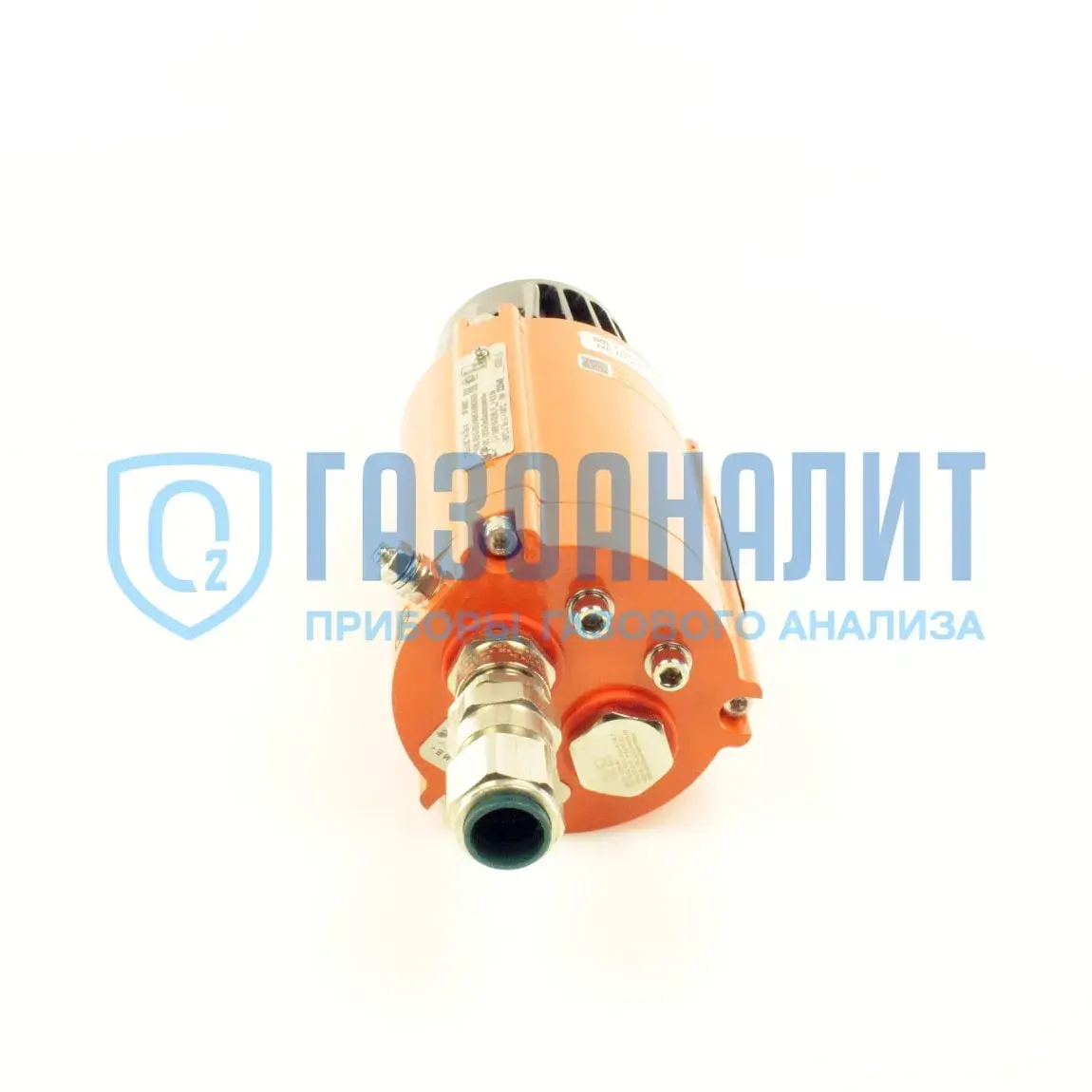

ОГС-ПГП/М газоанализатор взрывоопасных газов оптический автоматический взрывозащищённый стационарный

Предназначен для непрерывных измерений в автоматическом режиме довзрывоопасных концентраций (ДВК) либо объемной доли горючих веществ и паров горючих легковоспламеняющихся жидкостей (CH₄, C₃H₈, C₄H₁₀, C₅H₁₂, C₆H₁₄), нефтепродуктов, а также метанола (CH₃OH) в окружающей атмосфере воздуха рабочей зоны, подачи предупредительной сигнализации о достижении установленных порогов срабатывания в пределах измерения (0-100)% НКПР.

Принцип действия и метод измерения – оптико-абсорционный (инфракрасный), основанный на поглощении инфракрасного излучения измеряемыми компонентами в анализируемой (контролируемой) среде.
Газоанализаторы серии ОГС-ПГП/М являются моноблочными одноканальными (с калибровкой на один газ) стационарными автоматическими аналитическими приборами непрерывного действия.
Способ отбора пробы – диффузионный (без насоса).

Оптический прибор ОГС не имеет перекрёстной чувствительности к присутствию в воздухе рабочей зоны угарного газа (CO), аммиака (NH₃), сероводорода (H₂S) и иных токсичных и агрессивных газов.

Газосигнализатор ОГС-ПГП/М может применяться автономно, как законченное изделие, так и в качестве измерительного преобразователя в составе газоаналитической системы по контролю, сигнализации горючих газов. Прочная металлическая конструкция позволяет эксплуатировать его в экстремальных климатических условиях в агрессивной атмосфере во взрывоопасных зонах помещений и наружных установок.

Прибор соответствует требованиям технических условий ПДАР.413311.001.1ТУ, ГОСТ 13320-81, ГОСТ Р 52350.29.1-2010, ГОСТ Р 52931-2008, техническому регламенту таможенного союза ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2011.

Серийные стационарные инфракрасные газоанализаторы ОГС-ПГП/М внесены в государственный реестр средств измерений Российской Федерации и поставляются строго со свежей государственной поверкой. Поверка осуществляется 1 раз в 36 месяцев (согласно межповерочному интервалу).

Преимущества и основные достоинства

- широкий диапазон рабочей температуры: (от -70 до +120) гр. С;
- увеличенный межповерочный интервал: 3 года;
- малая погрешность: 2,5% НКПР;
- небольшое время отклика: 0,5 сек.;
- наличие локальной настройки параметров;
- присутствует в системе добровольной сертификации ИНТЕРГАЗСЕРТ;
- обогрев оптики;
- контроль загрязнения оптического сенсора;
- самодиагностика;
- высокая чувствительность ко всем видам углеводородов.

Области применения

- буровые, газо- и нефтедобывающие платформы;
- нефте- и газоперерабатывающие терминалы/станции;
- установки по переработке и хранению нефти/газа;
- НПЗ и ГПЗ;
- магистральные газопроводы и нефтепроводы;
- топливноналивные терминалы;
- химические производства;
- авиационные ангары;
- тепловые электростанции, работающие на резервном топливе - мазуте, а также природном и попутном нефтяном газе;
- металлургическая промышленность, машиностроение;
- объекты народного и городского хозяйства: газовые сети, метро, котельные;
- химическая промышленность;
- пищевое и пивоваренное производство;
- компрессорные станции магистральных газо- и нефтепроводов;
- нефтебазы, газгольдеры, склады ГСМ;
- резервуарные и наливные эстакады, портовые терминалы;
- нефтеперерабатывающие и химические предприятия;
- топливно-энергетический комплекс: КЭС, ГРЭС, ТЭЦ.

Структура условного обозначения

, где
1. X1 – обозначение измеряемого компонента из ряда:
- CH₄ - метан,
- C₃H₈ - пропан,
- C₄H₁₀ - бутан,
- C₅H₁₂ – пентан,
- C₆H₁₄ - н-гексан,
- CH₃OH – метанол.
2. Y2 – обозначение материала корпуса [(А)- алюминиевый сплав; (С) – нержавеющая
сталь];
3. И – наличие блока индикации.

Реле «сухие» контакты:
"порог 1" - нормально-разомкнутые контакты,
"порог 2" - нормально-разомкнутые контакты,
"неисправность" - нормально-замкнутые контакты.

Перечень определяемых газов:
- метан (CH₄);
- пропан (C₃H₈);
- бутан (C₄H₁₀);
- изобутан (CH(CH₃)₃);
- пентан (C₅H₁₂);
- циклопентан (C₅H₁₀);
- гексан (C₆H₁₄);
- пропилен (C₃H₆);
- пары нефтепродуктов.

Диапазон измерений: от 0 до 100% НКПР.
Погрешность газоанализатора: ±5% НКПР при диапазоне (0-100)% НКПР.
Вид взрывозащиты газового датчика: взрывонепроницаемая оболочка.

Внешний вид и состав газоанализатора (без кожуха защитного)

1 – кронштейн; 2 – основание; 3 – Ех- кабельные вводы; 4 – корпус ПГ;

5 –оптико-электронный узел; 6 – крышка; 7 – винтовой зажим «земля»; 8 – маркировка.

Внешний вид и состав газоанализатора с LED-индикатором

1 – кронштейн; 2 – вводный отсек; 3 – Ех- кабельные вводы; 4 - корпус преобразователя газового;

5 – оптико-электронный узел/сенсор; 6 – крышка; 7 – винтовой зажим «земля»; 8 – 4-х цветный LED-индикатор.
