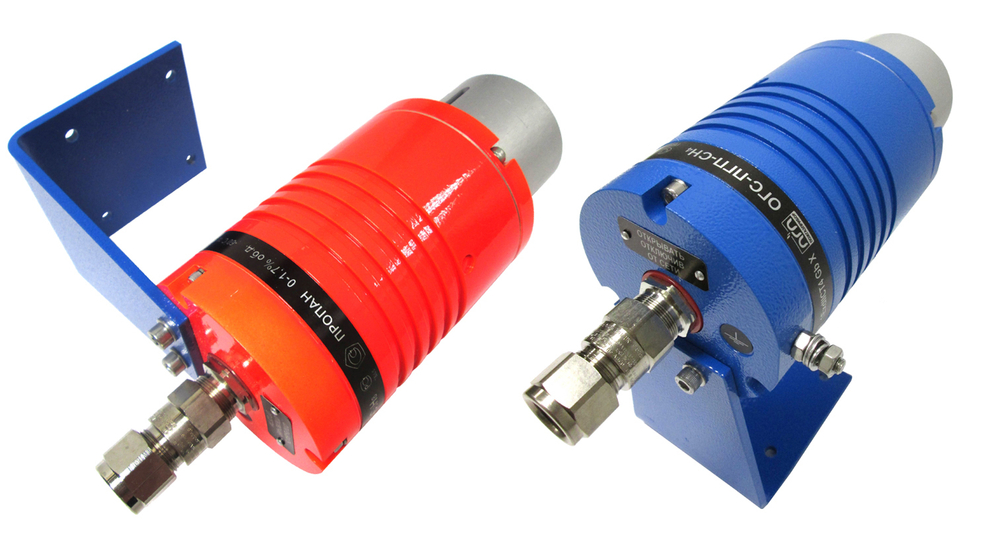

Газоанализатор выполнен в моноблочном исполнении и представляет собой одноканальный (на 1ин контролируемый газ) взрывозащищённый оптический стационарный прибор газового анализа с диффузионным способом отбора пробы непрерывного принципа действия.
ОГС-ПГП может использоваться как самостоятельное изделие, так и в составе стационарной системы газового анализа СГС-ПГП.
Газоанализатор не чувствителен к присутствию в газовоздушной среде аммиака (NH3), сероводорода (H2S), угарного газа (CO), азота (N2) и других агрессивных газов.
В приборе имеются следующие выходные каналы:
- цифровой выход RS-485 Modbus RTU;
- аналоговый унифицированный токовый сигнал (4 – 20) мА;
- дискретные каналы: 3 реле типа «сухой контакт».
Газоанализатор эксплуатируется при температуре от -60 до +90 °C и относительной влажности воздуха не более 95 % при +35 °C и более низких температурах без конденсации влаги.
Наличие встроенного подогрева оптики позволяет избежать её обледенения, запотевания и появления конденсата, а наличие встроенной функцией контроля чистоты оптики позволяет своевременно и качественно обслуживать прибор.
Газоанализатор ОГС-ПГП соответствует техническим условиям ПДАР.413311.001ТУ, ГОСТ Р 13320-81, ГОСТ Р 52350.29.1-2010, ГОСТ Р 52931-2008, техническим регламентам Таможенного союза ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2011, является средством измерения, внесён в Государственный реестр средств измерений Российской Федерации и поставляется Заказчикам всегда с первичной заводской поверкой. Межповерочный интервал – 12 месяцев.
Области применения:
• буровые и нефтедобывающие платформы;• газо- и нефтеперерабатывающие терминалы/станции;
• тепловые электростанции, работающие на мазуте, природном и попутном нефтяном газе;
• установки по переработке и хранению нефти и газа;
• газоперерабатывающие заводы;
• газопроводы и нефтепроводы;
• склады ГСМ, нефтебазы, газгольдеры;
• пищевое и пивоваренное производство;
• топливноналивные терминалы;
• аккумуляторные;
• резервуарные и наливные эстакады, портовые терминалы;
• химические производства;
• авиационные ангары и склады;
• нефтеперерабатывающие предприятия;
• производство этилового спирта;
• химическая промышленность;
• металлургическая промышленность, машиностроение;
• объекты городского хозяйства – газовые сети, метро, котельные, топочные;
• компрессорные станции магистральных газо- и нефтепроводов;
• буровые платформы;
• химические предприятия;
• и другие объекты, где возможно скопление или утечка взрывоопасных горючих газов.
Диапазоны измерения и допускаемые значения основной абсолютной погрешности измерения контролируемых веществ
|
Условное обозначение газоанализатора |
Измеряемый газ |
Диапазон измерений |
Пределы допускаемой основной погрешности |
||
|
% НКПР |
объёмной доли, % |
абсолютной |
относительной |
||
|
ОГС-ПГП-СН4 |
метан (СН4) |
0 - 100 |
0 - 4,4 |
± 5 % НКПР (в диапазоне 0 - 50 % НКПР) |
± 10 % НКПР (в диапазоне 50 - 100 % НКПР) |
|
ОГС-ПГП-С3Н8 |
пропан (С3Н8) |
0 - 100 |
0 - 1,7 |
± 5 % НКПР (в диапазоне 0 - 50 % НКПР) |
± 10 % НКПР (в диапазоне 50 - 100 % НКПР) |
|
ОГС-ПГП-С4Н10 |
бутан (С4Н10) |
0 - 50 |
0 - 0,7 |
± 5 % НКПР |
- |
|
ОГС-ПГП-и-С4Н10 |
бутан (и С4Н10) |
0 - 50 |
0 - 0,65 |
± 5 % НКПР |
- |
|
ОГС-ПГП-С5Н12 |
пентан (С5Н12) |
0 - 50 |
0 - 0,7 |
± 5 % НКПР |
- |
|
ОГС-ПГП-С5Н10 |
циклопентан (С5Н10) |
0 - 50 |
0 - 0,7 |
± 5 % НКПР |
- |
|
ОГС-ПГП-С6Н14 |
гексан (С6Н14) |
0 - 50 |
0 - 0,5 |
± 5 % НКПР |
- |
|
ОГС-ПГП-С3Н6 |
пропилен (С3Н6) |
0 - 50 |
0 - 1 |
± 5 % НКПР |
- |
|
ОГС-ПГП нефтепродукты |
пары нефтепродуктов |
0 - 100 |
- |
± 5 % НКПР |
- |

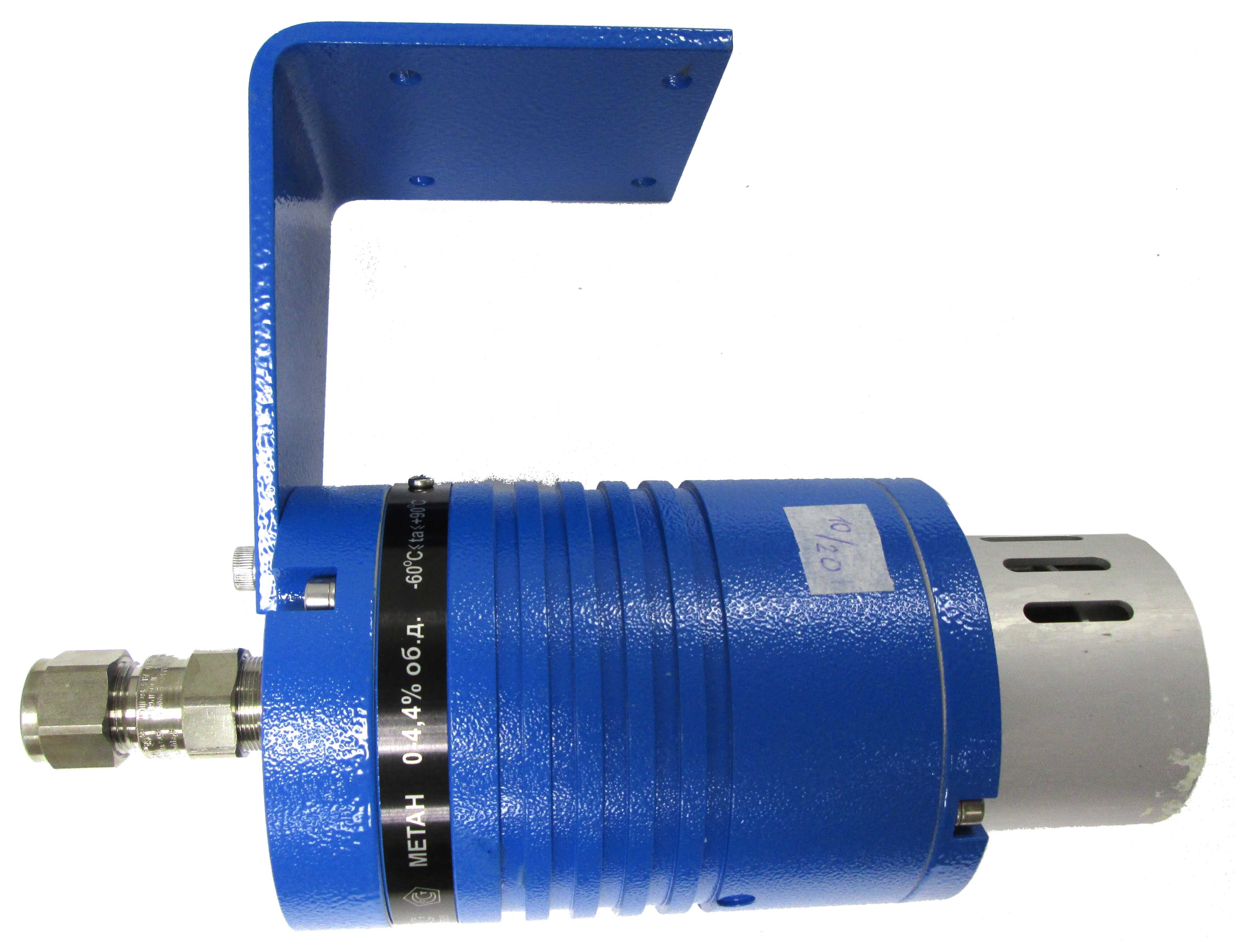

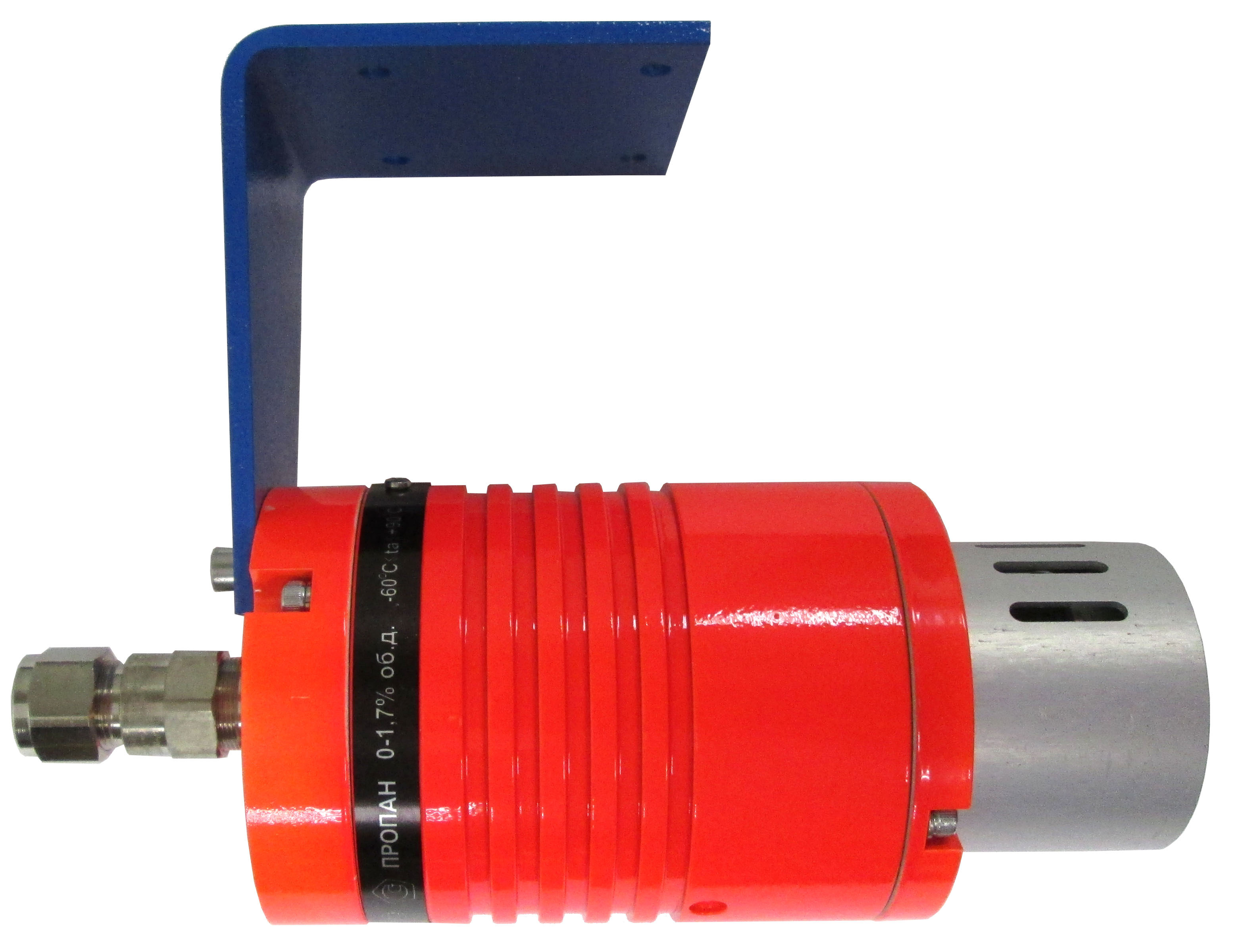

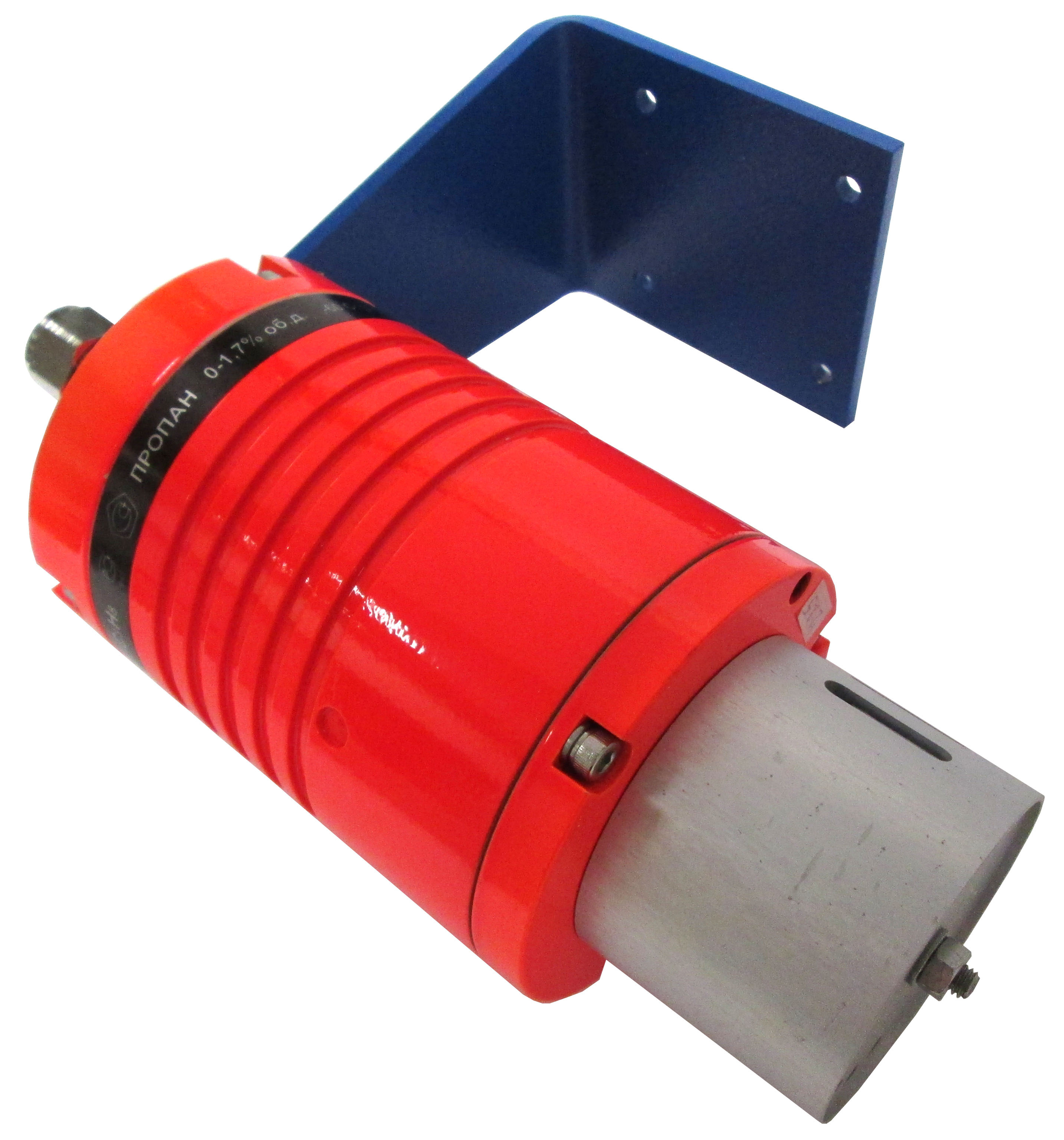

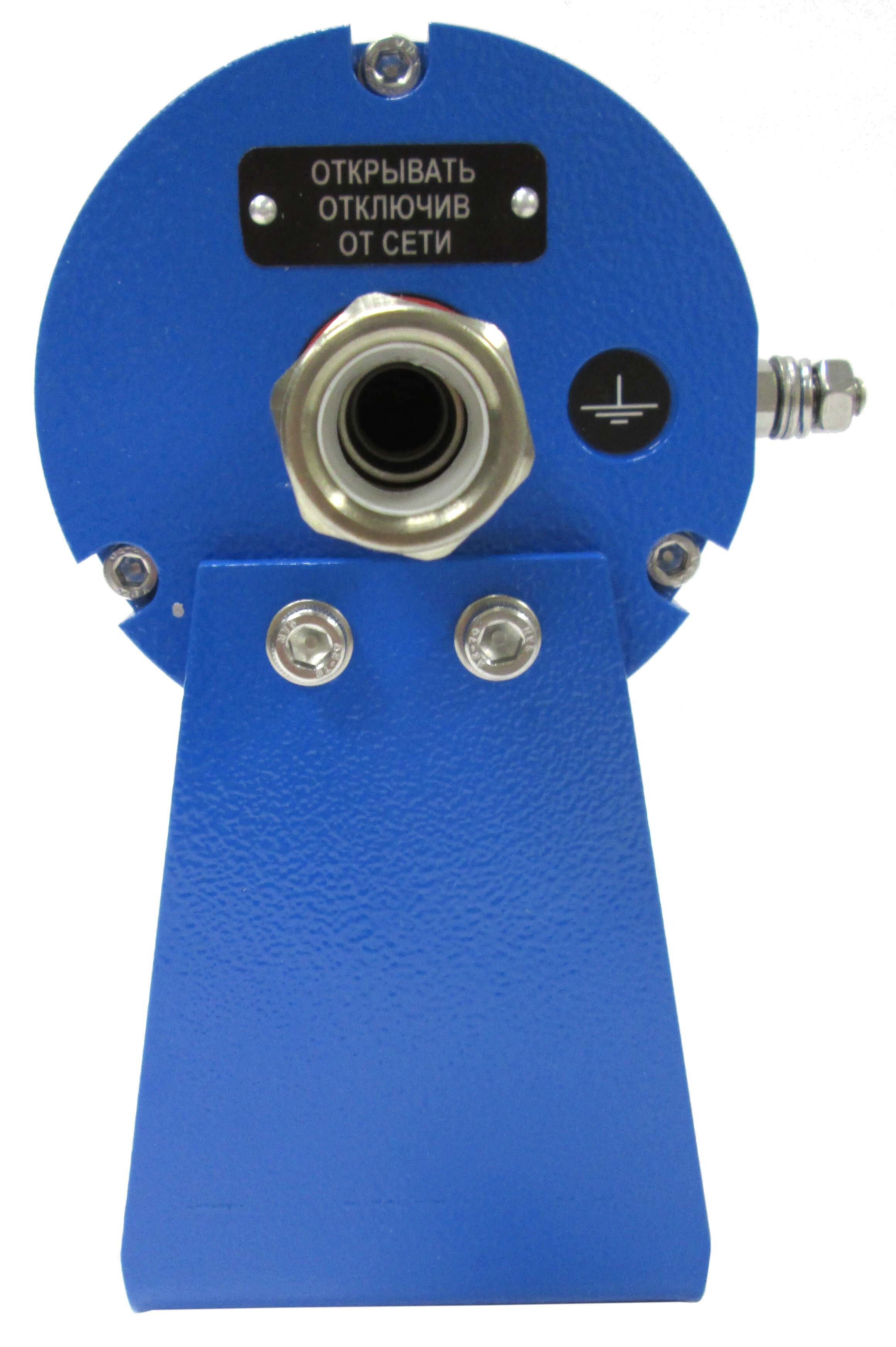

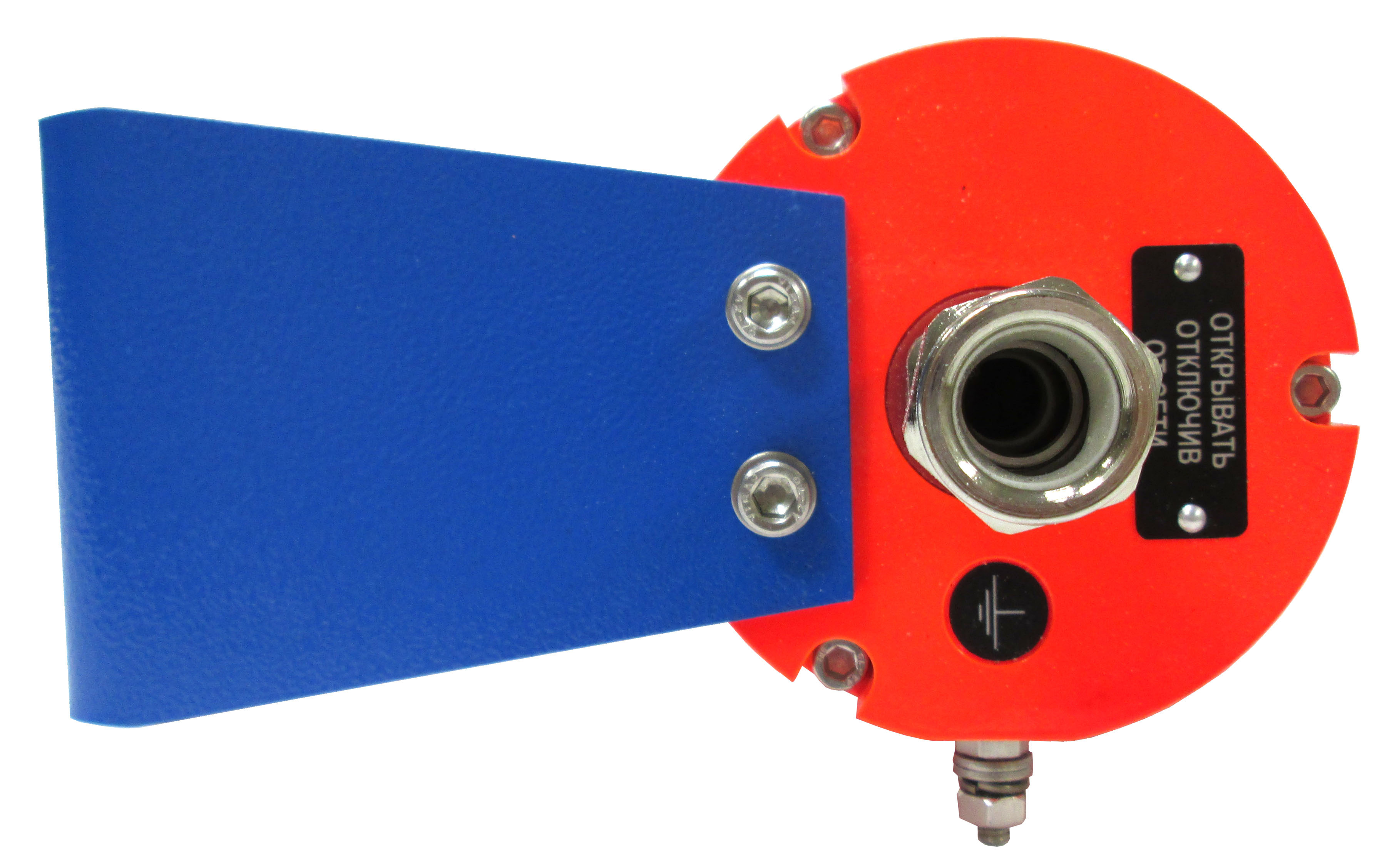

Внешний вид (без кожуха защитного)
1 – кронштейн; 2 – основание; 3 – Ех-кабельные вводы; 4 – корпус ПГ; 5 – оптико-электронный узел; 6 – крышка; 7 – винтовой зажим «земля»; 8 – маркировка.
Габаритные размеры
Схема соединения газоанализатора с пороговым устройством УП-ПГП при помощи аналогового выхода
В качестве сигнального и кабеля питания при работе с аналоговым выходом рекомендуется использовать кабель КВБбШв 4×1,5.
