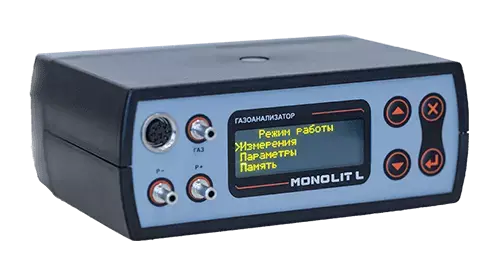

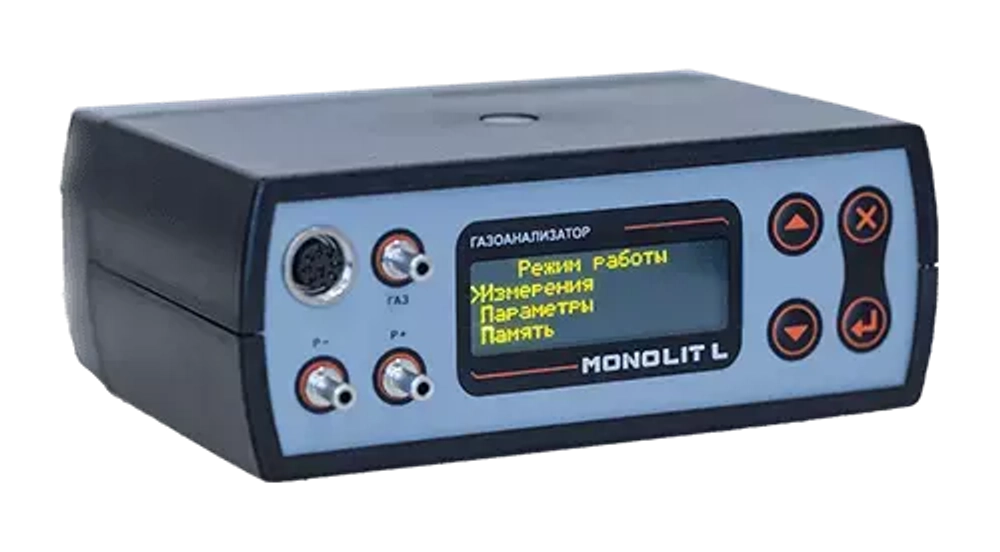

Переносной многофункциональный газоанализатор MONOLIT L в зависимости от модификации применяется для:
- измерения содержания кислорода, оксида углерода, оксида азота, диоксида азота, сернистого ангидрида, сероводорода, суммы углеводородов, аммиака и диоксида углерода в дымовых газах топливосжигающих агрегатов;
- расчёта содержания диоксида углерода и суммы оксидов азота;
- измерения температуры и избыточного давления анализируемого газа, индикация температуры воздуха;
- расчёта скорости потока газа и расхода дымовых газов при работе с трубкой Пито или НИИОГАЗ;
- расчёта параметров топливосжигающих агрегатов: коэффициента избытка воздуха, коэффициента потерь тепла и КПД сгорания топлива;
- расчёта массового выброса загрязняющих веществ.
Изготовлен в ударопрочном пластмассовом корпусе с герметичностью IP20 или IP54 (по заказу).
Взрывозащищённые исполнения выпускаются только с пылевлагозащитой IP54.

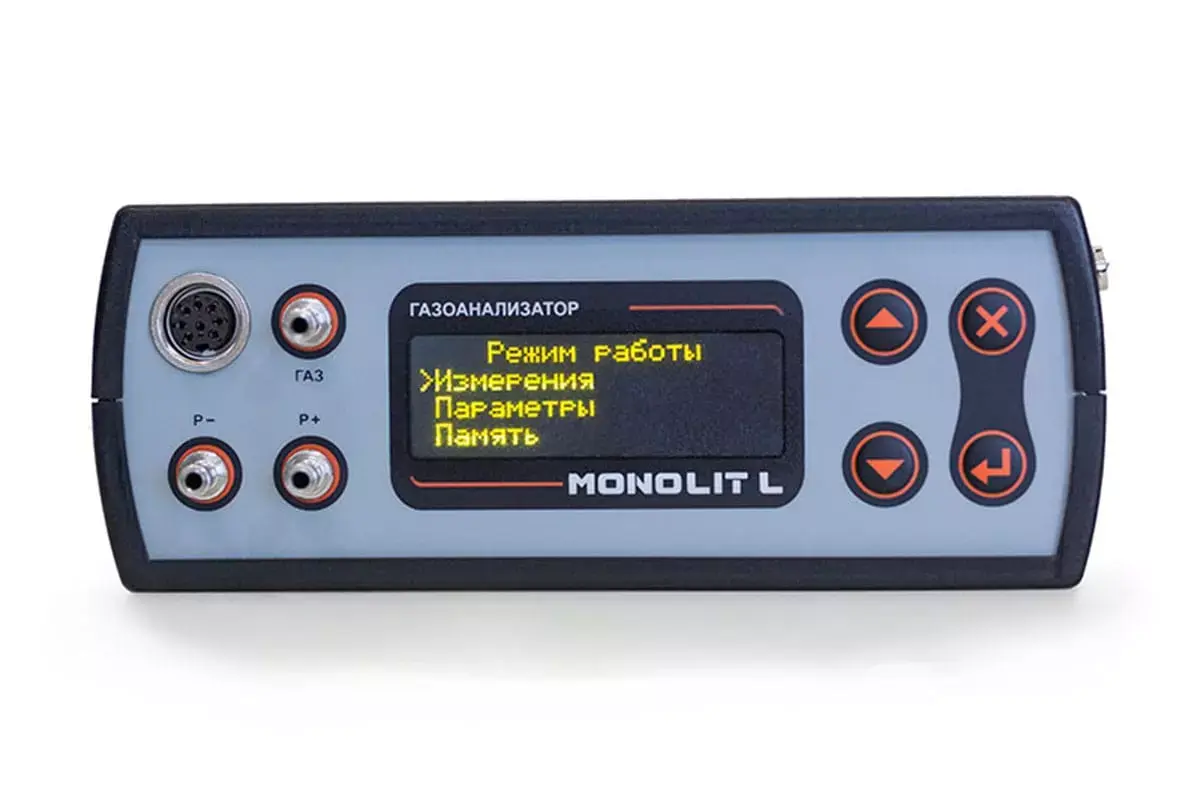

Прибор имеет ЖК-дисплей с подсветкой или OLED дисплей и плёночную клавиатуру с тактильным эффектом для управления. Результаты измерений могут записываться во встроенную память, передаваться на ПК с помощью USB-интерфейса и распечатываться на внешнем инфракрасном принтере.
Энергопитание устройства осуществляется от перезаряжаемого автономного источника питания напряжением 8,4 В.
Устройство MONOLIT L изготавливается в различных модификациях:
- «Т» - исполнение с обогревом измерительного блока и блока питания (температура эксплуатации: от - 50 до + 45 °C).
- взрывозащищённые исполнения для использования во взрывоопасных местах (температура эксплуатации: от 0 до +45°С).
Каждая модификация имеет несколько исполнений, отличающихся верхними пределами диапазонов измерений и предельными значениями допускаемой погрешности.
Отличительные особенности газоанализатора MONOLIT L:
- до 8 точек контроля;
- возможность измерения температуры и избыточного давления анализируемого газа;
- возможность измерения температуры воздуха;
- продолжительность непрерывной эксплуатации без подзарядки - 8 часов;
- контроль заряда аккумулятора;

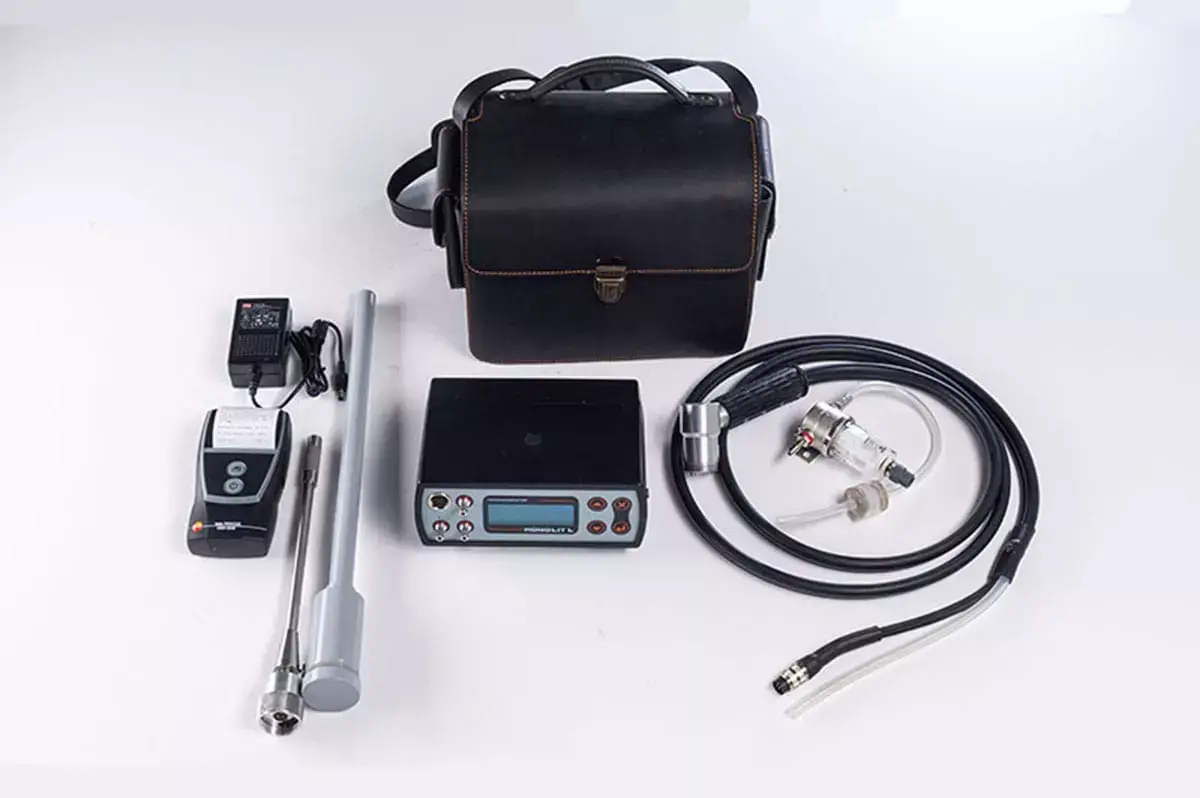

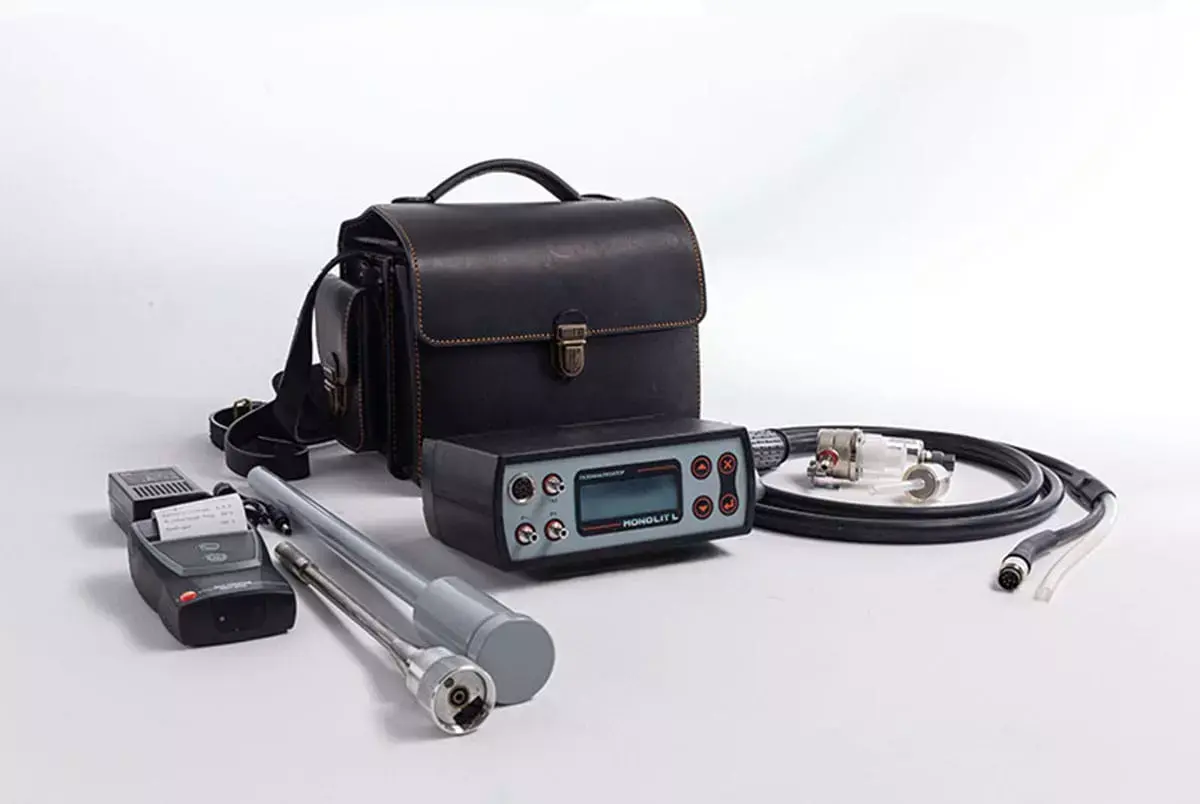

- USB-кабель для переноса данных в компьютер (по заказу);
- термопринтер для распечатки полученных измерений (по заказу);
- трубка Пито для измерения скорости потока (по заказу).
Сферы применения MONOLIT L:
- нефтегазовая промышленность;
- топливно-энергетический комплекс;
- испытания котлоагрегатов, горелочных устройств, оборудования газоочистки для котельных;
- химическое производство;
- открытые участки и замкнутые пространства (тоннели, канализационные насосные станции, колодцы, люки) и пр.
Прибор сертифицирован и зарегистрирован в Госреестре СИ России, поставляется с проведением первичной поверки.
Межповерочный интервал - 1 год.
Средний полный срок службы газоанализатора - 8 лет.
Срок службы электрохимических датчиков - 3 года (за исключением датчика кислорода), датчика кислорода: 1 – 1,5 года.
Метрологические характеристики измеряемых газов:
| Определяемый компонент | Определяемый компонент | Пределы допускаемой основной погрешности | |
|---|---|---|---|
| абсолютной | относительной | ||
| Кислород (О2) | От 0 до 25 % (об.) | ± 0,2 % (об.) | |
| Оксид углерода (CО) | От 0 до 50 млн-1 | ± 2,5 млн-1 | - |
| От 50 до 500 млн-1 | - | ±5% | |
| От 0 до 100 млн-1 | ± 5 млн-1 | - | |
| От 100 до 1000 млн-1 | - | ±5% | |
| От 100 до 2000 млн-1 | - | ±5% | |
| От 0 до 200 млн-1 | ± 10 млн-1 | - | |
| От 200 до 5000 млн-1 | - | ±5% | |
| От 0 до 400 млн-1 | ± 20 млн-1 | - | |
| От 400 до 10000 млн-1 | - | ±5% | |
| От 0 до 2000 млн-1 | ± 100 млн-1 | - | |
| От 2000 до 20000 млн-1 | - | ±5% | |
| От 0 до 5000 млн-1 | ± 150 млн-1 | - | |
| От 5000 до 50000 млн-1 | - | ±3% | |
| От 0 до 0,5 % (об.) | ± 0,015 % (об.) | - | |
| От0,5 до10%(об.) | - | ±3% | |
| Оксид азота (NO) | От 0 до 100 млн-1 | ± 5 млн-1 | - |
| От 100 до 300 млн-1 | ±5 % | ||
| От 0 до 150 млн-1 | ± 7,5 млн-1 | - | |
| От 150 до 1000 млн-1 | - | ±5% | |
| От 150 до 2000 млн-1 | - | ±5% | |
| От 150 до 3500 млн-1 | - | ±5% | |
| От 0 до 500 млн-1 | ± 25 млн-1 | - | |
| От 500 до 5000 млн-1 | - | ±5% | |
| Диоксид азота (NO2) | От 0 до 100 млн-1 | ± 5 млн-1 | - |
| От 100 до 200 млн-1 | - | - | |
| От 100 до 500 млн-1 | - | - | |
| От 100 до 1000 млн-1 | - | ±5% | |
| Сумма оксидов азота (NOx) в пересчете на NO2 | не нормированы (определение по расчету) | ||
| Сернистый ангидрид (SO2) | От 0 до 100 млн-1 | ± 5 млн-1 | - |
| От 100 до 300 млн-1 | - | ±5 % | |
| От 0 до 200 млн-1 | ± 10 млн-1 | - | |
| От 200 до 2000 млн-1 | - | ±5 % | |
| От 200 до 5000 млн-1 | - | ±5 % | |
| От 5000 до 10000 млн-1 | - | ±5 % | |
| Диоксид углерода (CO2) | От 0 до 0,5 % (об.) | ± 0,05 % (об.) | - |
| От 0,5 до 20 % (об.) | - | ± (0,5 + 0,02Сизм) | |
| От 0,5 до 50 % (об.) | - | ± (0,5 + 0,02Сизм) | |
| От 0,5 до 100 % (об.) | - | ± (0,5 + 0,02Сизм) | |
| не нормированы (определение по расчету) | |||
| Углеводороды (СH)* | От 0 до 0,5 % (об.) | ± 0,05 % (об.) | - |
| От 0,5 до 5 % (об.) | - | ± (0,5 + 0,02Сизм) | |
| От 0,5 до 20 % (об.) | - | ± (0,5 + 0,02Сизм) | |
| От 0,5 до 100 % (об.) | - | ± (0,5 + 0,02Сизм) | |
| Сероводород (H2S) | От 0 до 100 млн-1 | ± 5 млн-1 | - |
| От 100 до 500 млн-1 | - | ± 5 % | |
| От 500 до 5000 млн-1 | - | ± 15 % | |
| Аммиак (NH3) | От 0 до 200 млн-1 | ±20млн-1 | - |
| От 200 до 1000 млн-1 | - | ± 10 % | |
| От 200 до 2000 млн-1 | - | ± 20 % | |
|
Примечания: *- градуировка канала СН на один из (CH4, C3H8, C6H14, C2H6, C4H10, C5H1, C2H4, CH3OH, C7H16, C3H6, C2H5OH, C6H6, (CH3)2CO, C8H18, C9H22, пары нефтепродуктов ( бензин по ГОСТ Р 51313-99, топливо дизельное по ГОСТ 305-82, керосин по ГОСТ Р 52050-2006, уайт-спирит по ГОСТ 3134-78)) определяемых компонентов осуществляется изготовителем при заказе. 1 - метрологические характеристики, указанные для канала СО2, действительны только при наличии в газоанализаторе датчика СO2 и зависят от того, какой тип датчика используется. В случае, если в приборе отсутствует датчик СО2, характеристики по каналу диоксида углерода не нормируются, так как определение диоксида углерода проводится в данном случае расчетным методом. 2 - метрологические характеристики, указанные для канала СН, зависят от того, какой тип датчика используется. |
|||
Измерение температуры, скорости и избыточного давления газового потока.
| Измеряемы параметр | Диапазон измерений | Пределы допускаемой основной погрешности | |
|---|---|---|---|
| абсолютная | относительной | ||
| Температура газового потока | -20 … 1000 °C |
±2 °C (-20 — +100 °C) |
±2 % (100 — 1000 °C) |
| Избыточное давление (разрежение) газового потока | от -50 до +50 гПа |
±0,2 гПа (от -10 до +10 гПа) |
±2 % (от -50 до -10 гПа включ. и св. +10 до +50 гПа) |
| Скорость газового потока | расчетным методом при использовании среднего коэффициента преобра-зования динамического давления трубки Пито или НИОГАЗ от 4 до 50 м/с | ±2 м/с | - |
