Метанометр «МГМ-1» представляет собой специализированное устройство, предназначенное для обеспечения безопасности в горнодобывающей промышленности. Его основная функция заключается в своевременном обнаружении повышенной концентрации метана (СН4) в атмосфере горных выработок и принятии соответствующих мер для предотвращения аварийных ситуаций.
Принцип действия метанометра «МГМ-1» основан на термохимическом методе. В основе этого метода лежит беспламенное сжигание метана на рабочем элементе сенсора. При вступлении метана в контакт с активным элементом, происходит реакция, в результате которой выделяется тепло. Это тепло изменяет сопротивление сенсора, что фиксируется измерительной системой.
Метанометр МГМ-1 изготавливается в 2 исполнениях:
- МГМ-1М – для горных машин (проходческих и выемочных комбайнов);
- МГМ-1.1М – для подземных передвижных компрессорных станций и установок.

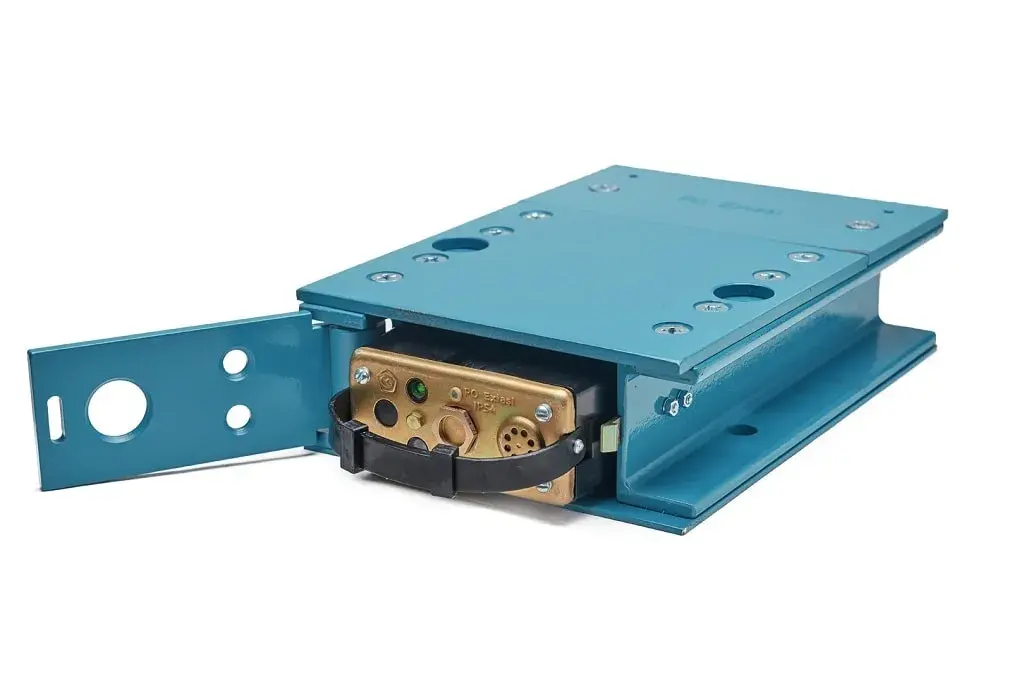

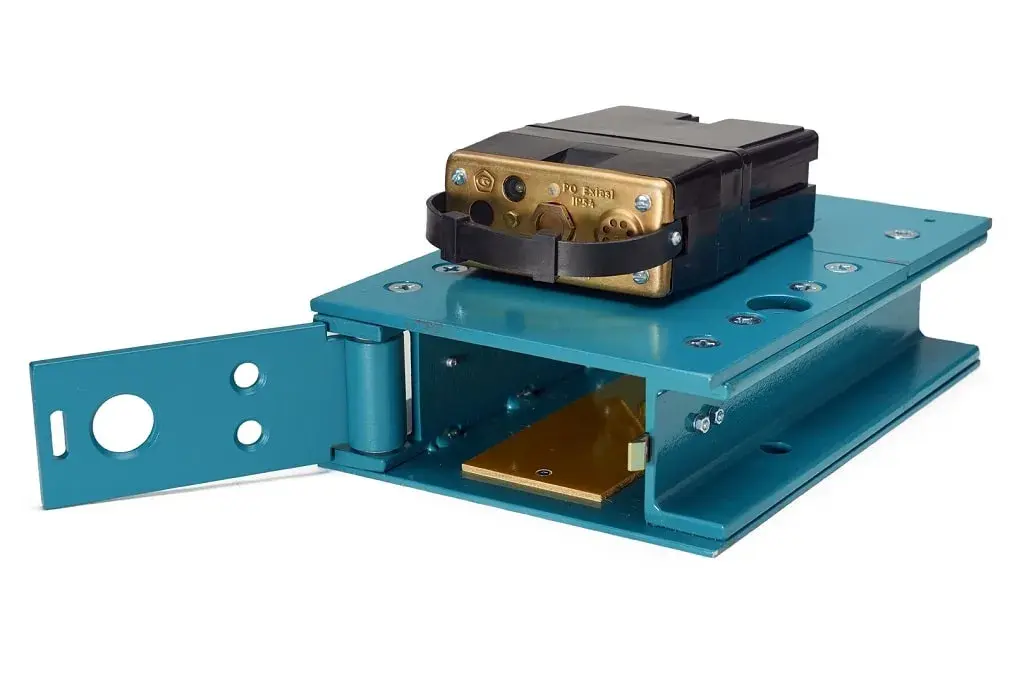

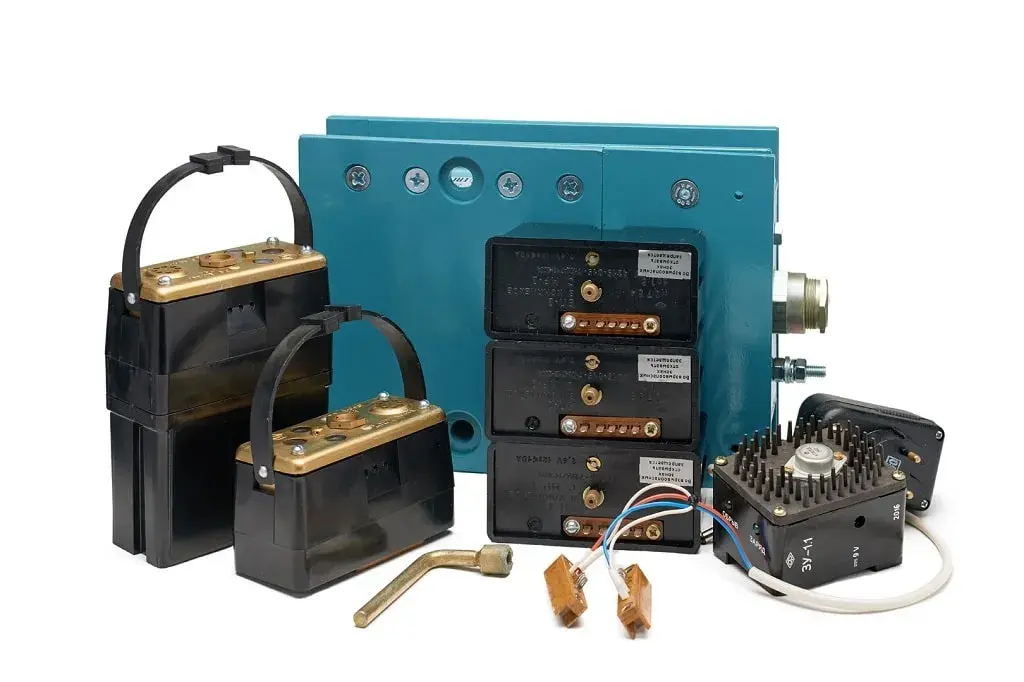

Конструкция устройства включает метанометрический блок МР-3 и блок питания БП-3, которые соединены винтом и заключены в защитный кожух КЗМ-1. Кожух монтируется на корпусе горной машины, обеспечивая защиту устройства от влияния окружающей среды – дождя, снега и т.д.
Корпус метанометрического блока выполнен из пластмассы. Внутри находятся сенсор, индикаторы световой сигнализации (красный и зелёный), звуковой зуммер и кнопка включения. Эти элементы защищены металлической крышкой, которая имеет отверстия для индикации и звука. Для удобства переноски предусмотрен ремень, закреплённый на крышке.
Особенности манометра «МГМ-1»:
- взрывозащищённое исполнение корпуса РО Ex ia I Ma X;
- класс защиты манометрического блока - IP54;
- "чёрный ящик" обеспечивает хранение данных за 45 часов работы;
- звуковая и световая сигнализация о выходе за предел концентрации СН4;
- автоматическое отключение электропитания горной машины или компрессорной установки при превышении предельного значения СН4;
- защита от несанкционированного изменения настроек;
- передача данных из памяти метанометра в компьютер с помощью устройства УСИ-1.
Прибор внесён в Госреестр СИ РФ под №78656-20.
Межповерочный интервал – 1 год.
Назначенный срок службы – 3 года.
