Переносной (индивидуальный) многоканальный взрывозащищенный газоанализатор Лидер 04 (CH4 - CO) разработан и серийно изготавливается для одновременного контроля и измерения концентрации в воздухе рабочей зоны от 1 до 4 газообразных веществ из перечня: взрывоопасные газы Ex (CH4, C3H8, C6H14), токсичные (CO, H2S) и кислород (O2). В случае превышения концентрации газа прибор оповещает Пользователя с помощью свето-звуковой и вибросигнализации. Забор газовой пробы осуществляется диффузионным методом. Для обеспечения принудительного забора газовой пробы опционально можно заказать внешний электрический насос PP01 (или ручную насос-грушу).
! Газоанализатор работает в автоматическом непрерывном режиме, что эффективно позволяет обеспечить безопасность рабочего персонала.

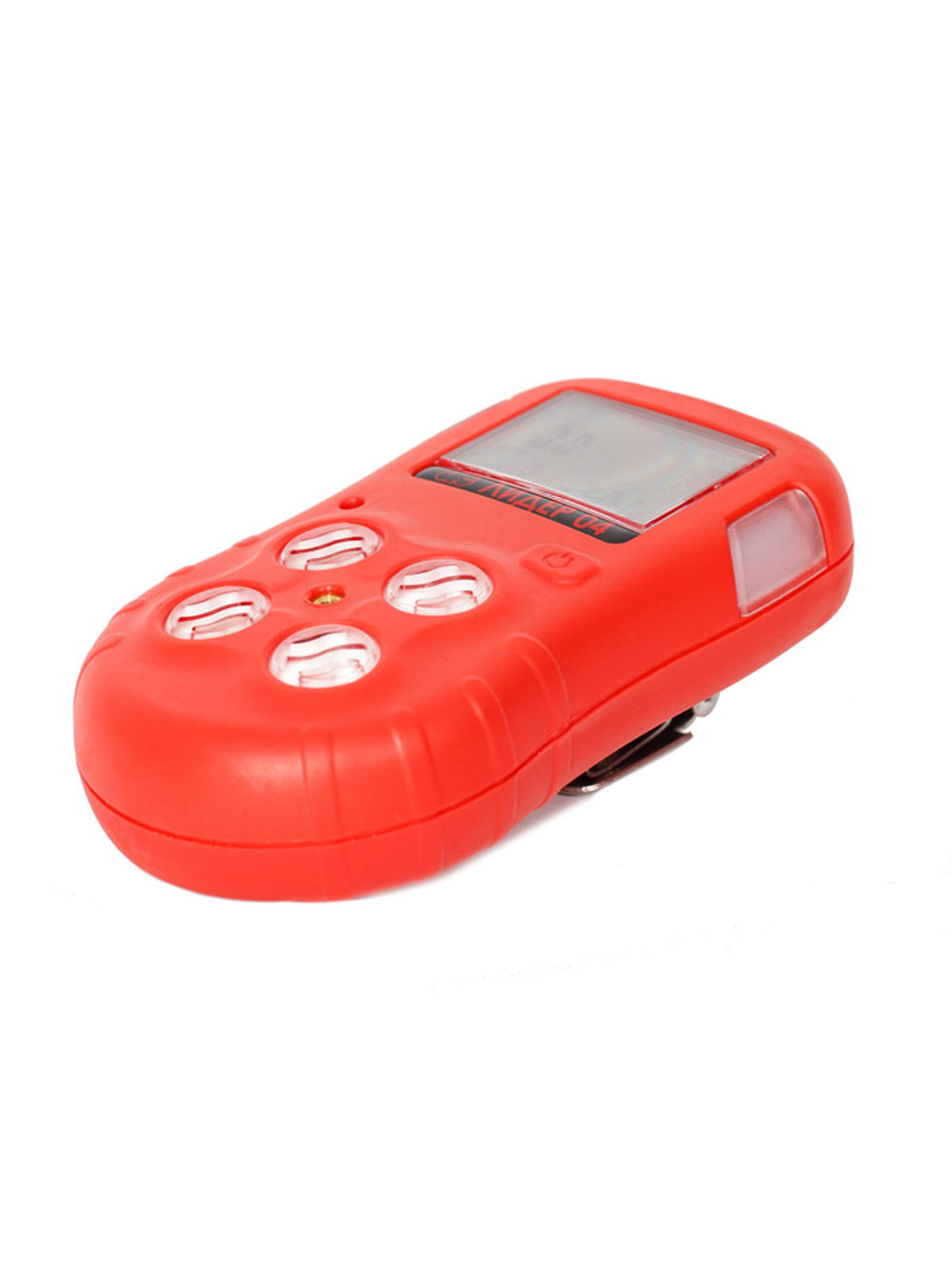

Конструктивно прибор выполнен в ударопрочном пластиковом корпусе с нескользящим покрытием, оснащен высококачественными газочувствительными датчиками (сенсорами), цифровым ЖК-дисплеем, простым в эксплуатации встроенным микропроцессорным контроллером (32-битный) с низким энергопотреблением и перезаряжаемой ионно-литиевой аккумуляторной батареей (АКБ) позволяющей непрерывно работать до 20 часов.
В приборе применяются следующие типы датчиков (сенсоров):
- ТКД (термокаталитический) датчик предназначен для контроля до взрывных концентраций (ДВК) взрывоопасных газов Ex;
- ЭХД (электрохимический) датчик предназначен для контроля предельно допустимых концентраций (ПДК) токсичных газов и кислорода.
Достоинства газоанализатора:
- возможность перенастройки Пользователем заводских порогов сигнализации посредством ПО;
- управление прибором одной кнопкой;
- высокая степень защиты от влаги и пыли IP68;
- обслуживаемый (возможность замены датчика и АКБ отработавших свой ресурс);
- наличие функции автоматической калибровки;
- наличие функции проверки работоспособности прибора;

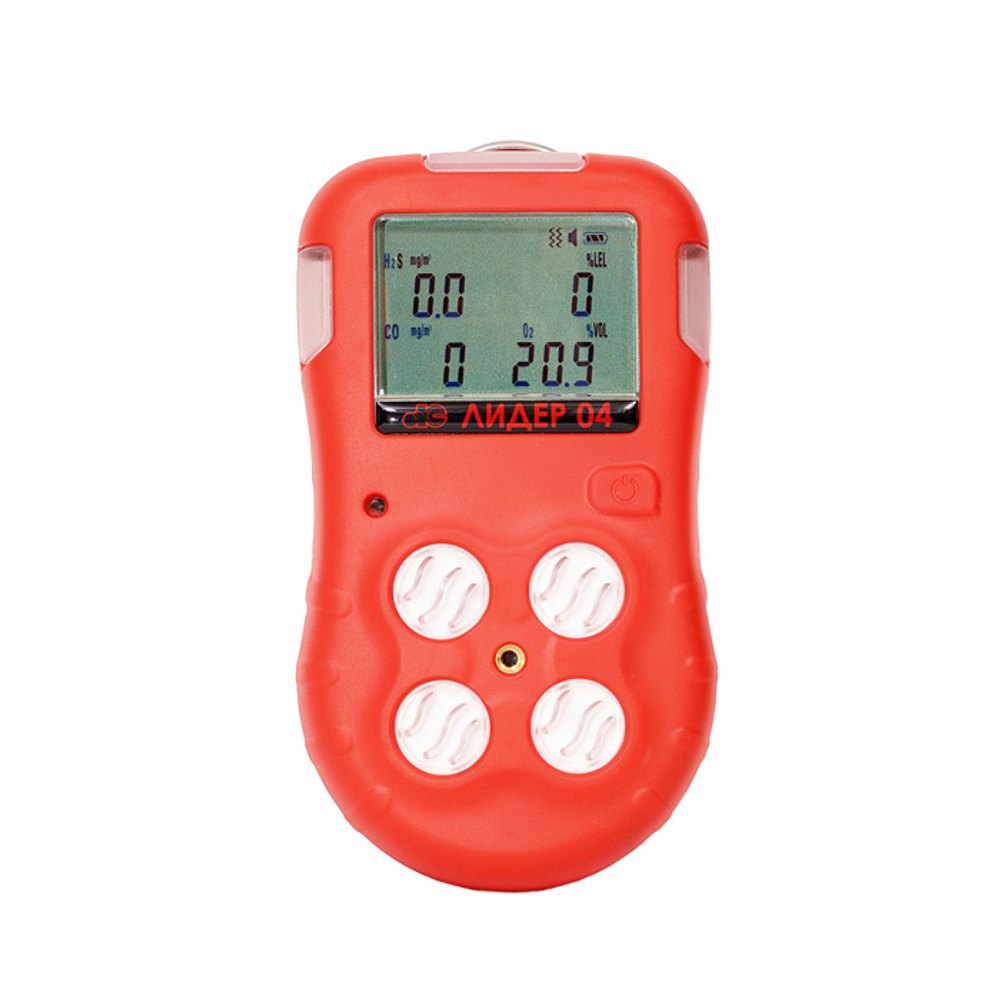

- оснащен высококонтрастным цифровым ЖК-дисплеем показывающим текущую концентрацию контролируемых газов;
- защита Ex датчика от отравления высокими концентрациями;
- наличие памяти (с архивом более 100 000 записей) и возможность передачи информации на ПК;
- 2-х пороговая сигнализация со свето-звуковым и вибрационным оповещением;
- для токсичных газов (CO, H2S) предусмотрена дополнительная сигнализация двух видов (низкого, высокого уровня) отображающая концентрацию предельного значения кратковременного воздействия (STEL) и средневзвешенного временного значения концентрации контролируемого газа (TWA);

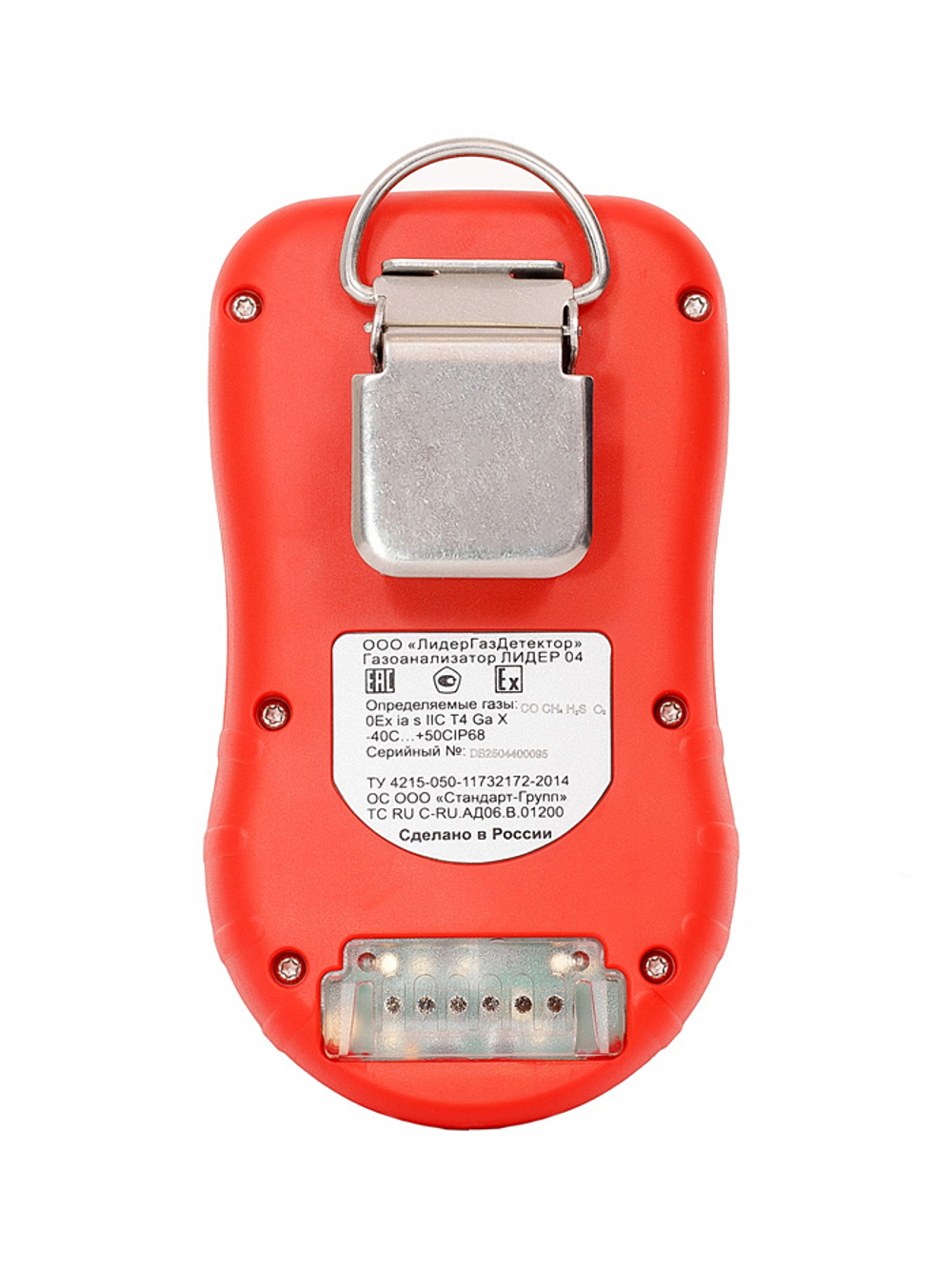

- наличие крепежного зажима для фиксации на одежде Пользователя;
- наличие индикатора отображающего состояние заряда АКБ;
- наличие специального индикатора зеленого цвета периодически мигающего и оповещающего Пользователя о соответствии окружающей среды нормам безопасности.
Области применения:
- НПЗ, нефтебазы, газоперекачивающие станции, газовые магистрали и пр. объекты нефтегазовой инфраструктуры;
- химическая, металлургическая, энергетическая, горнодобывающая и др. отрасли промышленности;
- контроль воздуха рабочей зоны промышленных зданий и сооружений;
- водоканалы и коммунальные службы.
Технические характеристики
| Характеристики | Значения |
| Режим работы | периодический (на время заряда АКБ) |
| Контролируемые газы | Ex (калибровка по CH4 или C3H8 или C6H14), O2, H2S, CO |
| Встроенные датчики | термокаталитический сенсор: горючие газы (Ex) |
| электрохимический сенсор: токсичные газы (H2S, CO), O2 | |
| Способ отбора пробы газовой смеси | диффузионный или принудительный (посредством внешнего электрического насоса РР01 или ручного насоса-груши) |
| Время прогрева газоанализатора, мин, не более | 2 |
| Время установления показаний Т0,9Д, с, не более | 30 |
| Электрическое питание | литиевый аккумулятор, 1800 Ач, 3,6 В постоянного тока |
| Минимальное время непрерывной работы, часов, не менее | 12 |
| Сигнализация | световая, звуковая, вибрационная, разряд батареи |
| Время зарядки АКБ, ч, не более | 3 |
| Маркировка взрывозащиты | ОЕх da ia IIC Т4 GaX |
| Уровень защиты корпуса от пыли и влаги по ГОСТ 14252-2015 | IP68 |
| Габаритные размеры высота×ширина×толщина), мм, не более | 116×66×30 |
| Масса, кг, не более | 0,2 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °C | от -45 до +50 |
| - относительная влажность воздуха без конденсации, %, не более | от 5 до 95 |
| - атмосферное давление, кПа | от 70 до 130 |
| Средний срок службы сенсоров, лет, не менее | 2 |
| Средний полный срок службы прибора, лет, не менее | 10 |
| Гарантия на газочувствительные датчики, лет | 2 |
| Гарантия на газоанализатор, лет | 2 |
| Межповерочный интервал, месяцев | 12 |
Метрологические характеристики и пороги сигнализации
| Контролируемый газ | Диапазон измерений | Диапазон показаний | Нижний порог сигнализации | Верхний порог сигнализации | Сигнализация TWA | Сигнализация STEL |
| Горючий газ Ex | 0 - 50 % НКПР | 0 - 100 % НКПР | 10 % НКПР | 20 % НКПР | - | - |
| Оксид углерода CO | 0 - 1000 мг/м3 | 0 - 1000 мг/м3 | 20 мг/м3 | 100 мг/м3 | 20 мг/м3 | 100 мг/м3 |
| Оксид углерода CO | 0 - 2000 мг/м3 | 0 - 2000 мг/м3 | 20 мг/м3 | 100 мг/м3 | 20 мг/м3 | 100 мг/м3 |
