Данный газоанализатор представляет собор переносной, многокомпонентный (на несколько газов), взрывозащищённый прибор с принудительной подачей газовой смеси на газочувствительные сенсоры.
Корпус прибора выполнен из пластмассы с защитой от пыли и влаги – IP54.
КОМЕТА-М исполнение 007 имеет 2 выходных фитинга, которые дают возможность подавать газовоздушную смесь на встроенные датчики, минуя микронасос.
Газоанализатор выполнен по техническим условиям ТУ26.51.53-002-07518800-2018, является средством измерения, внесён в Государственный реестр средств измерений и поставляется Заказчику с обязательной первичной поверкой.
Газоанализатор входит в серию газосигнализаторов серии ИГС-98.
Область применения:
- колодцы (теплофикационные, канализационные, кабельные, водопроводные и др.), коллекторы подземных инженерных сетей;- воздух рабочей зоны;
- канализационные коллекторы и стоки;
- топливно-энергетический комплекс (ТЭК);
- промышленные зоны предприятий;
- тепловые и телефонные сети;
- КНС;
- ЖКХ;
- туннели, цистерны, трюмы и другие помещения, где недостаток кислорода или превышение массовых концентраций горючих и токсичных газов представляют угрозу здоровью персонала или взрыва.
Измеряемые газы и диапазоны измерения
|
Определяемый компонент |
Диапазон измерения |
Участок диапазона измерений |
Пределы допускаемой основной погрешности, % |
Время установления показаний T0,9, с, не более |
Группа газов |
|
|
приведённой |
относительной |
|||||
|
диоксид азота (NO2) |
0,01 - 10, мг/м3 |
0,01 - 1, мг/м3 |
25 |
60 |
2 |
|
|
1 - 10, мг/м3 |
25 |
|||||
|
0,1 - 32, мг/м3 |
0,1 - 2, мг/м3 |
15 |
50 |
1 |
||
|
2 - 32, мг/м3 |
15 |
|||||
|
1 - 320, мг/м3 |
1 - 10, мг/м3 |
15 |
40 |
2 |
||
|
10 - 320, мг/м3 |
15 |
|||||
|
оксид азота (NO) |
0,01 - 5, мг/м3 |
0,01 - 1, мг/м3 |
25 |
45 |
3 |
|
|
1 - 5, мг/м3 |
25 |
|||||
|
0,1 - 32, мг/м3 |
0,1 - 5, мг/м3 |
15 |
2 |
|||
|
5 - 32, мг/м3 |
15 |
|||||
|
1 - 4000, мг/м3 |
1 - 50, мг/м3 |
15 |
75 |
3 |
||
|
50 - 4000, мг/м3 |
15 |
|||||
|
аммиак (NH3) |
0,01 - 10, мг/м3 |
0,01 - 1, мг/м3 |
25 |
40 |
2 |
|
|
1 - 10, мг/м3 |
25 |
|||||
|
0,1 - 200, мг/м3 |
0,1 - 10, мг/м3 |
15 |
1 |
|||
|
10 - 200, мг/м3 |
15 |
|||||
|
1 - 1600, мг/м3 |
1 - 100, мг/м3 |
15 |
60 |
2 |
||
|
100 - 1600, мг/м3 |
15 |
|||||
|
пары углеводородов (CH (C2 - C10)) |
50 - 3200, мг/м3 |
50 - 900, мг/м3 |
35 |
60 |
2 |
|
|
900 - 3200, мг/м3 |
35 |
|||||
|
0,01 - 2 об. доля, % |
0,01 - 0,2 об. доля, % |
15 |
45 |
1 (т/к); 3 (опт) |
||
|
0,2 - 2 об. доля, % |
15 |
|||||
|
этанол (C2H5OH) |
0,1 - 32, мг/м3 |
0,1 - 5, мг/м3 |
25 |
180 |
3 |
|
|
5 - 32, мг/м3 |
25 |
|||||
|
10 - 8000, мг/м3 |
10 - 1000, мг/м3 |
15 |
45 |
2 |
||
|
1000 - 8000, мг/м3 |
15 |
|||||
|
0,01 - 1,6 об. доля, % |
0,01 - 0,2, мг/м3 |
15 |
2 |
|||
|
0,2 - 1,6, мг/м3 |
15 |
|||||
|
водород (H2) |
0,01 - 4 об. доля, % |
0,01 - 0,4 об. доля, % |
15 |
60 |
2(эх, т/к); 3(ткм) |
|
|
0,4 - 4 об. доля, % |
15 |
|||||
|
гелий (He) |
1 - 100 об. доля, % |
1 - 10 об. доля, % |
25 |
20 |
3 |
|
|
10 - 100 об. доля, % |
25 |
|||||
|
диоксид углерода (СО2) |
10 - 2000, мг/м3 |
10 - 200, мг/м3 |
25 |
45 |
3 |
|
|
200 - 2000, мг/м3 |
25 |
|||||
|
0,01 - 5 об. доля, % |
0,01 - 0,5 об. доля, % |
15 |
3 |
|||
|
0,5 - 5 об. доля, % |
15 |
|||||
|
0,1 - 100 об. доля, % |
0,1 - 5 об. доля, % |
15 |
3 |
|||
|
5 - 100 об. доля, % |
15 |
|||||
|
кислород (O2) |
0,01 - 1,6 об. доля, % |
0,01 - 1 об. доля, % |
15 |
35 |
2 |
|
|
1 - 1,6 об. доля, % |
15 |
|||||
|
0,1 -32 об. доля, % |
0,1 - 20 об. доля, % |
2,5 |
15 |
1 |
||
|
20 - 32 об. доля, % |
2,5 |
|||||
|
1 - 100 об. доля, % |
1 - 30 об. доля, % |
5 |
45 |
3 |
||
|
30 - 100 об. доля, % |
5 |
|||||
|
угарный газ (CO) |
0,01 - 32, мг/м3 |
0,01 - 10, мг/м3 |
15 |
60 |
2 |
|
|
10 - 32, мг/м3 |
15 |
|||||
|
0,1 - 320, мг/м3 |
0,1 - 20, мг/м3 |
15 |
1 |
|||
|
20 - 320, мг/м3 |
15 |
|||||
|
1 - 3200, мг/м3 |
1 - 200, мг/м3 |
15 |
2 |
|||
|
200 - 3200, мг/м3 |
15 |
|||||
|
метанол (СН3ОН) |
0,1 - 32, мг/м3 |
0,1 - 5, мг/м3 |
25 |
180 |
3 |
|
|
5 - 32, мг/м3 |
25 |
|||||
|
10 - 8000, мг/м3 |
10 - 1000, мг/м3 |
15 |
45 |
2 |
||
|
1000 - 8000, мг/м3 |
15 |
|||||
|
0,01 - 1,6 об. доля, % |
0,01 - 0,2 об. доля, % |
15 |
2 |
|||
|
0,2 - 1,6 об. доля, % |
15 |
|||||
|
метан (CH4) |
0,01 - 1 об. доля, % |
0,01 - 0,2 об. доля, % |
15 |
30 |
2 |
|
|
0,2 - 1 об. доля, % |
15 |
|||||
|
0,01 - 3,2 об. доля, % |
0,01 - 0,5 об. доля, % |
15 |
1 |
|||
|
0,5 - 3,2 об. доля, % |
15 |
|||||
|
0,01 - 5 об. доля, % |
0,01 - 0,5 об. доля, % |
10 |
45 |
3 |
||
|
0,5 - 5 об. доля, % |
10 |
|||||
|
1 - 100 об. доля, % |
1 - 5 об. доля, % |
10 |
3 |
|||
|
5 - 100 об. доля, % |
10 |
|||||
|
пропан (C3H8) |
0,01 - 2 об. доля, % |
0,01 - 0,2 об. доля, % |
15 |
45 |
2 (т/к); 3 (опт) |
|
|
0,2 - 2 об. доля, % |
15 |
|||||
|
0,1 - 100 об. доля, % |
0,1 - 2 об. доля, % |
15 |
3 |
|||
|
2 - 100 об. доля, % |
15 |
|||||
|
диоксид серы (SO2) |
0,01 - 4, мг/м3 |
0,01 -1, мг/м3 |
25 |
60 |
2 |
|
|
1 - 4, мг/м3 |
25 |
|||||
|
0,1 - 32, мг/м3 |
0,1 - 10, мг/м3 |
15 |
1 |
|||
|
10 - 32, мг/м3 |
15 |
|||||
|
1 - 320, мг/м3 |
1 - 20, мг/м3 |
15 |
2 |
|||
|
20 - 320, мг/м3 |
15 |
|||||
|
сероводород (H2S) |
0,01 - 4, мг/м3 |
0,01 - 1, мг/м3 |
25 |
60 |
2 |
|
|
1 - 4, мг/м3 |
25 |
|||||
|
0,1 - 32, мг/м3 |
0,1 - 3, мг/м3 |
15 |
1 |
|||
|
3 -32, мг/м3 |
15 |
|||||
|
1 - 200, мг/м3 |
1 - 20, мг/м3 |
15 |
2 |
|||
|
20 - 200, мг/м3 |
15 |
|||||
|
формальдегид (H2CO) |
0,1 - 10, мг/м3 |
0,1 - 0,5, мг/м3 |
25 |
180 |
2 |
|
|
0,5 - 10, мг/м3 |
25 |
|||||
|
хлористый водород (HCl) |
0,1 - 32, мг/м3 |
0,1 - 5, мг/м3 |
15 |
60 |
2 |
|
|
5 - 32, мг/м3 |
15 |
|||||
|
1 - 320, мг/м3 |
1 - 15, мг/м3 |
15 |
3 |
|||
|
15 - 320, мг/м3 |
15 |
|||||
|
хлор (Cl2) |
0,01 - 4, мг/м3 |
0,01 - 0,4, мг/м3 |
25 |
90 |
3 |
|
|
0,4 - 4, мг/м3 |
25 |
|||||
|
0,1 - 32, мг/м3 |
0,1 - 1, мг/м3 |
15 |
120 |
2 |
||
|
1 - 32, мг/м3 |
15 |
|||||
|
Любые газы |
газы из списка |
|||||
Исполнения газоанализатора (обозначения при заказе)
|
Децимальный номер исполнения газоанализатора |
Описание прибора |
|
ФГИМ.413415.006 |
Комета-М исполнение 005 (базовое) с принудительной подачей газовоздушной смеси. Забор проб осуществляется через фитинг, находящийся на боковой стенке прибора. |
|
ФГИМ.413415.007 |
Комета-М исполнение 007 с принудительной подачей газовоздушной смеси. Особенностью прибора являются 2 выходных фитинга, которые позволяют подать газовую смесь на встроенные датчики, минуя устройство принудительной подачи. Забор проб осуществляется через фитинг, расположенный на боковой стенке прибора или через один из выходных фитингов при условии принудительной подачи газовой смеси. |
|
ФГИМ.413415.008 |
Комета-М исполнение 008 с принудительной подачей газовоздушной смеси. Забор проб осуществляется через фитинг, находящийся на боковой стенке прибора. Один из газочувствительных сенсоров устанавливается на корпусе прибора и работает диффузионным способом. |

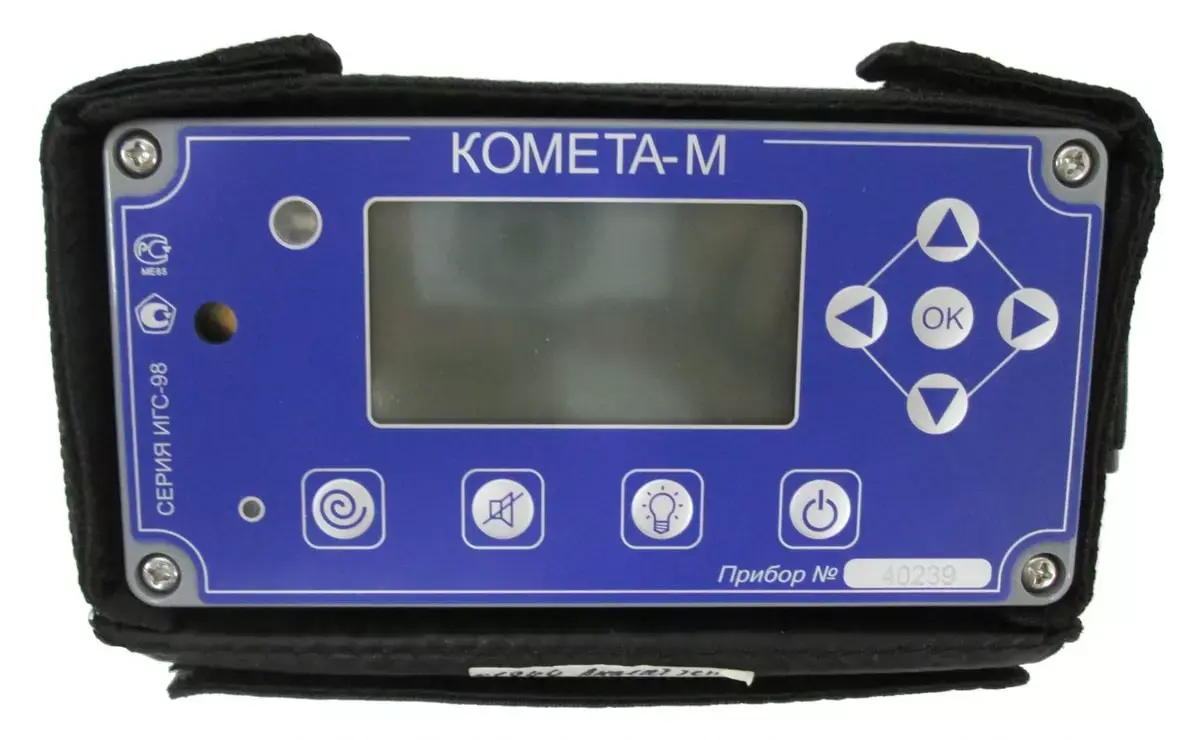

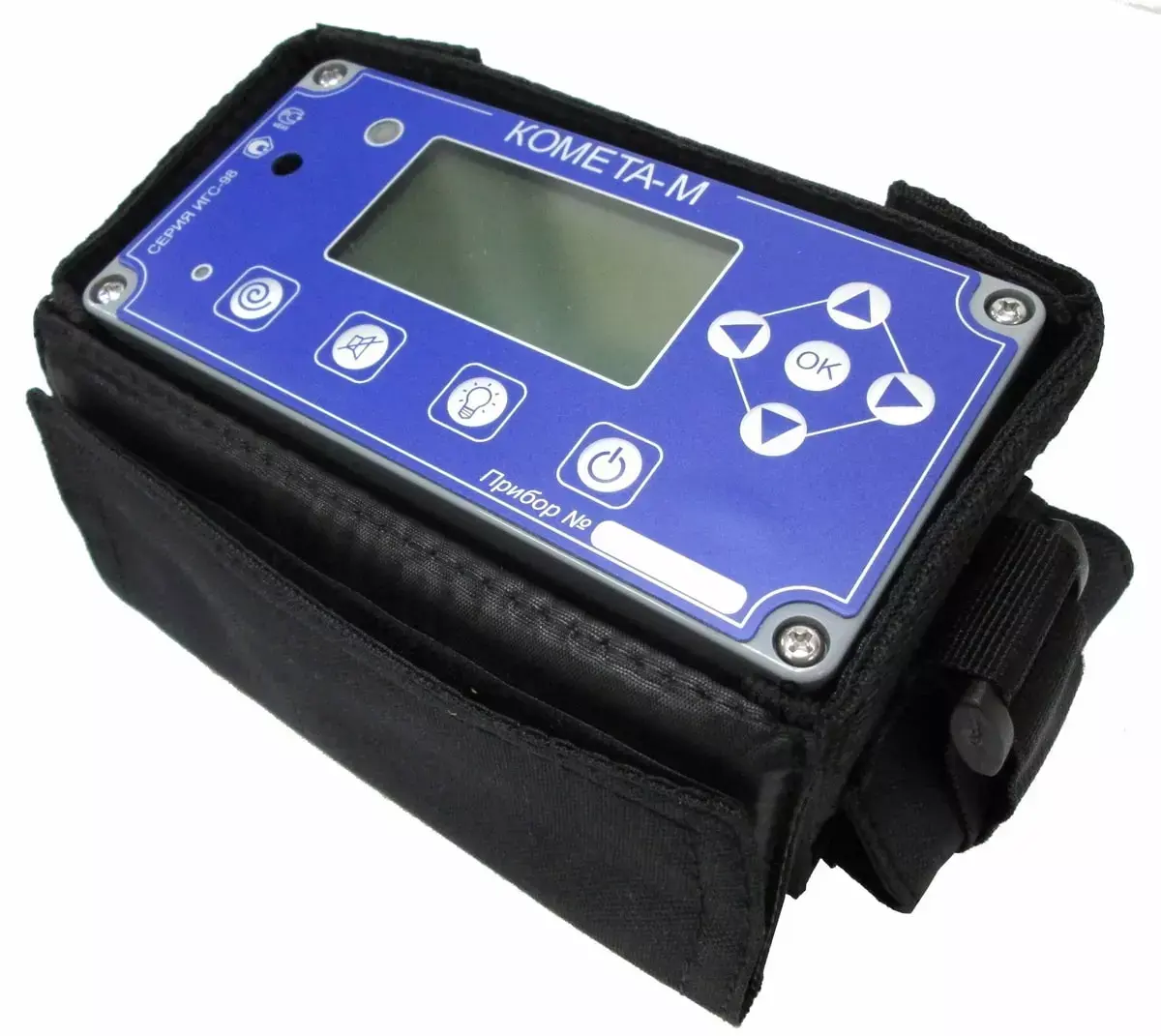

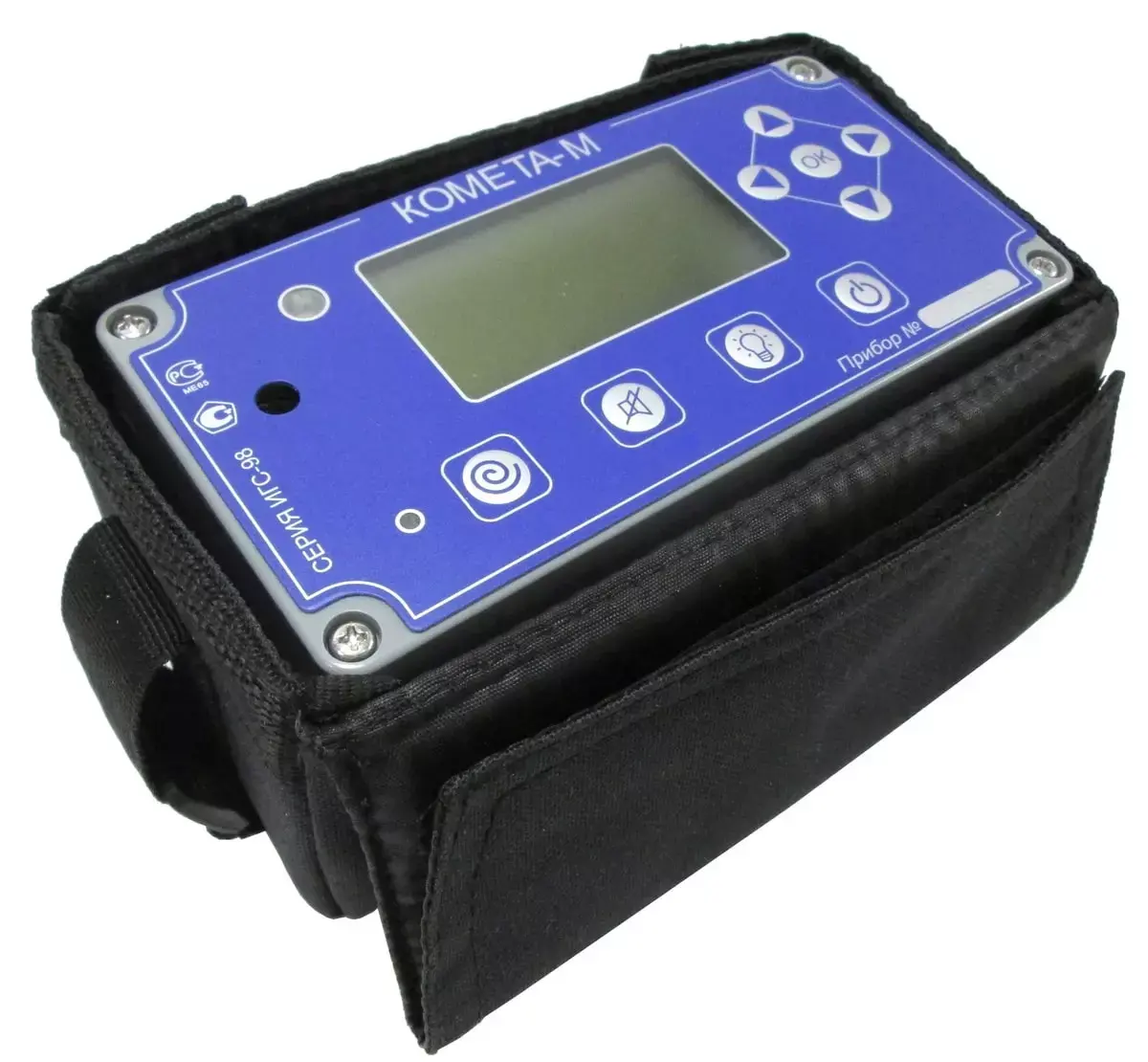

Внешний вид и состав газоанализатора
1 - кнопка включения/выключения электронасоса; 2 - кнопка отключения звуковой сигнализации; 3 - кнопка включения подсветки дисплея; 4 - кнопка включения/выключения газоанализатора; 5 - система из 5-ти кнопок (джойстик) для управления меню дисплея; 6 - светодиод тревожной сигнализации; 7 - светодиод индикации включения насоса; 8 - матричный ЖК-дисплей; 9 - штуцер воздухозаборного устройства; 10 - входное отверстие для подключения зарядного устройства; 11 - винты крепления корпуса; 12 - отверстие сирены звуковой сигнализации; 13 - разъём для подключения к компьютеру; 14 - место установки карты памяти типа ММС; 15 - выходное отверстие из газовой камеры.
