Газоанализатор представляет собой стационарный многоканальный газоанализатор непрерывного действия с принудительным отбором пробы (имеет встроенный побудитель расхода).
Серийно изготавливаемый газоанализатор КГА-8ЕС - является заменой снятого с производства газоанализатора КГА-8С.

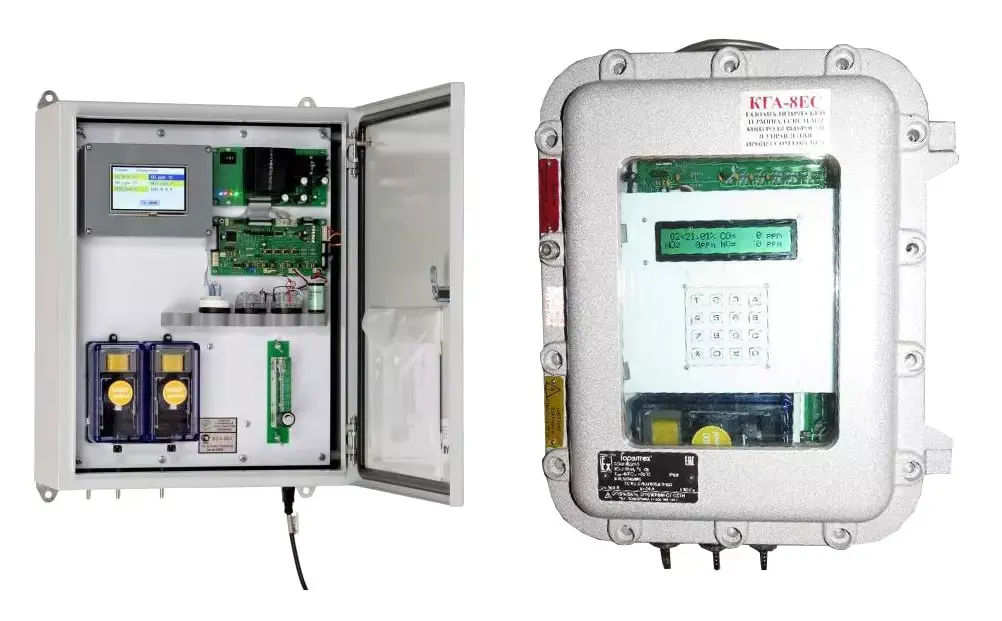

Газоанализатор может иметь два исполнения:
- общепромышленный (невзрывозащищённый);
- взрывозащищённый Exd (взрывобезопасный).
Конструктивно газоанализатор изготовлен в корпусе из ударопрочного полистирола и металла, состоящий из нескольких блоков:
- блок датчиков (до 5 датчиков);
- побудитель расхода;
- блок клапанов;
- блок обработки и отображения измерительной информации;
- блок питания.
Данные блоки смонтированы в металлическом шкафу с замком.
Газоанализатор имеет следующие выходные сигналы:
- цифровой выходной сигнал (интерфейс RS-485).
- унифицированный аналоговый выходной токовый сигнал (диапазон 0 - 5, 0 - 20 или 4 - 20 мА);
- жидкокристаллический дисплей.
Существуют аналогичные стационарные газоанализаторы на отходящие дымовые газы: АКВТ, АНГОР-С, ТДК-3М «ОКСИМЕСС», АГМ-501, ИКТС-11, ЭКОН, ЭКОН-ВТ.
КГА-8ЕС имеет децимальный номер КГ5.422.015, является средством измерения, внесён в Государственный реестр средств измерений и поставляется Заказчику с первичной поверкой.
Область применения:
Применяется для контролирования отходящих дымовых газов топливосжигающих установок в разных отраслях промышленности.Состав анализируемой среды
|
Компонент |
Объёмная доля компонента, %, не более |
|
O2 |
21 |
|
CO |
1 |
|
CO2 |
20 |
|
NO |
0,2 |
|
NO2 |
0,015 |
|
SO2 |
0,5 |
|
SO3 |
0,007 |
|
H2 |
0,15 |
|
CH4 |
1 |
Измеряемые компоненты газоанализатора
|
Контролируемые газы |
Диапазон показаний объёмной доли измеряемого газа |
Диапазон измерений объёмной доли измеряемого газа |
Пределы допускаемой основной погрешности |
|
|
абсолютной |
относительной, % |
|||
|
Кислород (О2) |
от 0 до 21 % |
от 0 до 5 % |
± 0,2 % об. д. |
- |
|
свыше 5 до 21 % |
± (0,1375+0,0125·Свх) % об. д. |
|||
|
Оксид углерода (CO) |
от 0 до 20 млн-1* |
от 0 до 20 млн-1 |
± 3 млн-1 |
- |
|
от 0 до 2000 млн-1 |
от 0 до 200 млн-1 |
± 20 млн-1 |
||
|
свыше 200 до 2000 млн-1 |
- |
± 10 |
||
|
Оксид азота (NO) |
от 0 до 20 млн-1 |
от 0 до 20 млн-1 |
± 3 млн-1 |
- |
|
от 0 до 1000 млн-1 |
от 0 до 100 млн-1 |
± 10 млн-1 |
||
|
свыше 100 до 1000 млн-1 |
- |
± 10 |
||
|
Диоксид серы (SO2) |
от 0 до 1000 млн-1 |
от 0 до 100 млн-1 |
± 10 млн-1 |
- |
|
свыше 100 до 1000 млн-1 |
- |
± 10 |
||
|
Диоксид азота (NO2) |
от 0 до 20 млн-1 |
от 0 до 20 млн-1 |
± 3 млн-1 |
- |
|
Диоксид углерода (CO2) |
от 0 до 5 % |
от 0 до 5 % |
± 0,3 % об. д. |
- |
|
от 0 до 20 % |
от 0 до 5 % |
± 0,5 % об. д |
||
|
свыше 5 до 20 % |
- |
± 10 |
||
|
Метан (CH4) термокаталитический датчик |
от 0 до 10000 млн-1 |
от 1000 до 10000 млн-1 |
- |
± 25 |
|
Метан (CH4) оптический датчик |
от 0 до 10000 млн-1 |
от 1000 до 10000 млн-1 |
± 1000 млн-1 |
- |
1) Свх - объёмная доля кислорода на входе газоанализатора, %;
2) цена единицы наименьшего разряда цифрового дисплея газоанализатора для измерительного канала объёмной доли кислорода 0,1 %, измерительных каналов объёмной доли оксида углерода, диоксида углерода, оксида азота, диоксида азота, диоксида серы и метана 1 млн-1;
3) датчики с диапазонами измерений, отмеченные «*», можно использовать для контроля воздуха рабочей зоны.
